起因

之前有尝试过乐鑫官方提供的smartconfig，效果并不是很理想，后来也使用巴法云的一键配网功能，想重新学习原理并实现这个功能，但发现网上关于UDP组播的方式文章很好，很多都是使用广播方式发送WIFI信息，因此就重新自己做了程序并记录一下。

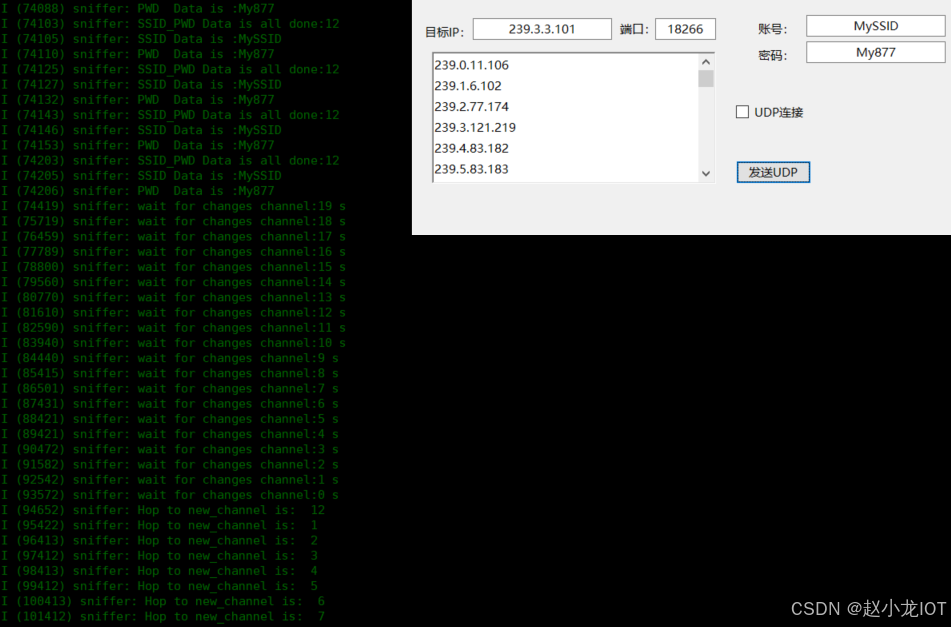

目前实现的效果为:使ESP8266进入混杂模式，然后使用UDP程序发送组播信息，得到并解析出路由器的SSID和PWD信息！后续就能使用这个账号密码来连接WIFI了

最后实现的是组播方式发送信息，且每一个数据包带上校验和。第一个数据包为数据总长度，第二个为SSID长度，后边为SSID和PWD数据。

网上有很多文章已经很完整解释了一键配网的基本原理，这里就简单记录用到的内容。

常用的配网方式

1、AP配网：ESP等WIFI芯片开启AP模式，然后手机连接上这个AP并通过TCP等发送路由器SSID和PWD信息到芯片，WIFI芯片接收到后切换到STA模式并连接到对应WIFI，这个方式的缺点是步骤麻烦，不过也相对稳定！可以通过强制门户功能使手机在连接上AP之后直接打开配网网页！

2、一键配网：用户直接通过已经连接路由器的手机或者其他工具发送UDP广播或多播信息，处于混杂模式(WiFi Promiscuous)的WIFI芯片会接收并解析相应信息后得到了联网SSID和PWD信息，然后进行联网操作。

3、蓝牙配网等：通过蓝牙或者其他方式将配网信息发送到WIFI芯片并进行联网。

流程实现

1、先复制乐鑫SDK下的 examples/wifi/sniffer 混杂实验到测试目录，并编译。
2、通过网络工具的UDP功能向 239.0.0.1:18226 发送任意数据，这里就发送一个字符，此时路由器会发送组播信息。
3、使用Wireshark等工具查看当前IP所发送的UDP数据包，发现有个 0x01 0x00 0x05 ... 的数据包，这就是组播数据包。
4、对ESP接收到的数据进行解析，截取 0x01 0x00 0x05 ... 开头的6组数据，这个其实是这个 239.0.0.1 对应的MAC地址。
5、后续只要对 UDP地址进行调整即可得到相应的信息。
