Arduino小白入门教程(一)

Arduino的基本认识（用最大众最基础的UNO板子为例）

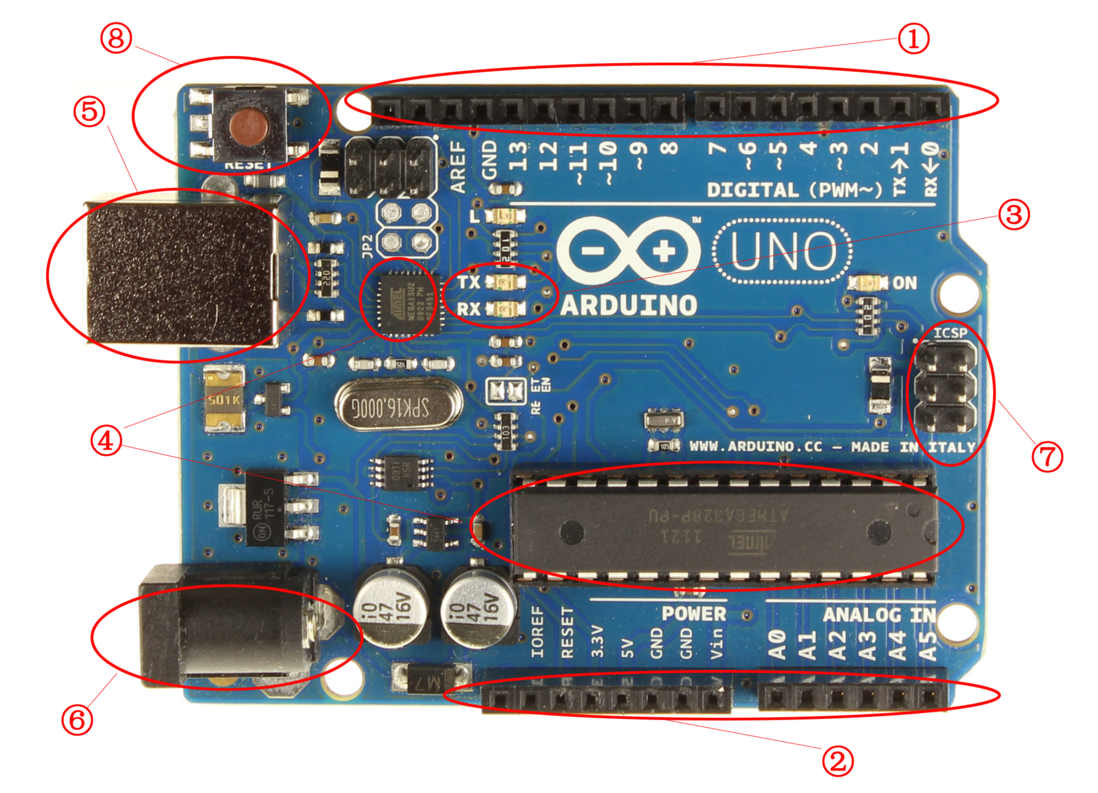

UNO

1.从左到右，AREF：用于配置模拟输入的参考电压。GND：接地。14跟数字信号引脚
2.从左到右，IOREF：用于配置微控制器等工作电压。RESET：复位键。3.3V：3.3V输出。 5V：5V输出。GND：接地。GND：接地。Vin：电源输入引脚。6跟模拟信号引脚
3.TX：串口输出信号灯。RX串口读取信号灯。
4.ATMEL微处理器
5.USB串行接口
6.外接电源接口
7.ICSP：in circuit serial programmable （在线串行编程）
8.RESET按钮
第一次接触Arduino单片机、组成原理没及格的小码农们看到这么多专有名词是不是要吓哭啦，不要担心，上面都是小铺垫，下面详细讲解。

数字引脚

上文中的那14个引脚便是数字引脚，细心的同学发现有些数字旁边带有~这个符号，这是有细微差别的，带有~符号的引脚是通过PWM进行数字编码（不懂点链接），在使用Arduino烧写程序组建项目时数字引脚基本是不可或缺的。它们有什么用呢？它们是可以配置成输入、输出的接口。举几个栗子：一个温控报警系统，传感器连接到了配置成输入的数字引脚，一旦检查到高温，就给某个引脚一个高电压，Arduino读到高电压就可以报警了。输出也是同理，可以是Arduino主
