一、OPC UA核心技术解析

1. 与传统OPC的区别

特性	OPC Classic	OPC UA
通信协议	COM/DCOM	跨平台TCP/HTTPS
数据建模	扁平化标签	面向对象层次模型
安全机制	Windows ACL	X.509证书加密
扩展性	有限	支持自定义类型

2. 核心概念

地址空间：树形结构组织节点（Objects, Variables, Methods）
节点类型：
- BaseObjectType：设备抽象（如"Motor1"）
- VariableType：数据点（如"Temperature"）
- MethodType：可调用功能（如"StartRecipe"）
传输协议：
- opc.tcp://host:4840（默认端口）
- https://host:443/opcua（Web安全）

二、实际应用案例

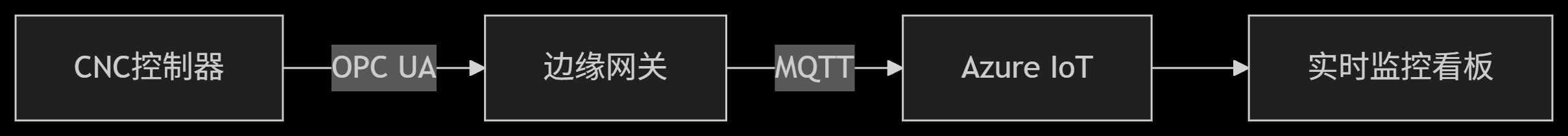

案例1：智能工厂设备监控

场景：实时采集CNC机床的以下数据：

主轴转速（RPM）
刀具磨损状态
故障代码

案例2：制药厂批次生产

场景：反应釜的批次控制：

下载配方（Method调用）
监控温度/压力（Variable读取）
触发报警（Event订阅）

# 伪代码：批次控制
def run_batch(reactor_id, recipe):
    reactor = opcua_client.get_node(f"ns=2;s=Reactors/{reactor_id}")
    reactor.call_method("LoadRecipe", recipe)
    while not reactor.read_value("BatchComplete"):
        monitor_params(reactor)
        check_alarms(reactor)

三、代码实现演示

1. C# OPC UA服务器实现

// 创建带安全策略的服务器
var server = new ApplicationInstance {
    ApplicationName = "CNC_OPC_Server",
    ApplicationType = ApplicationType.Server
};

var certificate = await server.LoadOrCreateCertificate();
var endpoint = new ConfiguredEndpointCollection().AddTCPEndpoint(4840, certificate);

// 构建地址空间
var namespaceUri = "http://yourcompany.com/CNC/";
var addressSpace = server.Application.CreateAddressSpace();
var root = addressSpace.RootFolder;

// 添加CNC设备节点
var cncNode = addressSpace.AddObject(root, "CNC1", "CNCMachine");
var rpmNode = addressSpace.AddVariable(cncNode, "SpindleRPM", "RPM", DataType.Double);
rpmNode.WriteValue(0.0); // 初始值

// 启动服务
await server.Start(endpoint);
Console.WriteLine("OPC UA Server running...");

2. Python客户端数据采集

from opcua import Client
import time

# 安全连接配置
url = "opc.tcp://192.168.1.100:4840"
cert_path = "./client_cert.pem"
key_path = "./client_key.pem"

client = Client(url)
client.set_security_string(f"Basic256Sha256,SignAndEncrypt,{cert_path},{key_path}")

try:
    client.connect()
    print("Connected to OPC UA Server")

    # 获取节点
    cnc_node = client.get_node("ns=2;s=CNC1")
    rpm_node = client.get_node("ns=2;s=CNC1/SpindleRPM")

    # 实时订阅
    class SubHandler(object):
        def datachange_notification(self, node, val, data):
            print(f"RPM changed: {val}")

    handler = SubHandler()
    sub = client.create_subscription(500, handler)
    sub.subscribe_data_change(rpm_node)

    while True:
        time.sleep(1)

finally:
    client.disconnect()

3. Java异常监控（基于Eclipse Milo）

// 创建事件订阅
public void subscribeAlarms(OPCUAClient client) throws Exception {
    // 获取报警节点
    UaNode alarmNode = client.getAddressSpace().getNode(
        new NodeId(2, "Alarms/HighTemperature")
    );

    // 创建订阅
    UaSubscription subscription = client.getSubscriptionManager()
        .createSubscription(1000.0).get();

    // 添加监控项
    MonitoringParameters parameters = new MonitoringParameters(
        client.getIdentityToken(),
        1000.0,  // 采样间隔
        null,     // 过滤器
        UInteger.valueOf(10),  // 队列大小
        true      // 丢弃最旧数据
    );

    subscription.createMonitoredItem(
        alarmNode.getNodeId(),
        MonitoringMode.Reporting,
        parameters,
        (item, value) -> {
            if (value.getValue().getValue() != null) {
                System.out.println("ALERT: " + value.getValue().getValue());
                triggerSMSAlert();
            }
        }
    );
}

四、工业协议转换场景

案例3：PLC协议桥接

需求：将西门子S7-1200的Modbus数据转为OPC UA

# 协议转换网关伪代码
class ProtocolBridge:
    def __init__(self):
        self.mb_client = ModbusTcpClient('192.168.1.50')
        self.opc_server = start_opcua_server()

    def run(self):
        while True:
            # 读取Modbus寄存器
            temp = self.mb_client.read_holding_registers(40001, 1)

            # 更新OPC UA节点
            self.opc_server.write_node_value(
                "ns=2;s=PLC1/Temperature",
                float(temp.registers[0]) / 10.0  # 转换为浮点
            )
            time.sleep(1.0)

五、安全配置最佳实践

服务器证书配置

# 生成服务器证书
openssl req -newkey rsa:2048 -nodes \
  -keyout server.key -x509 -days 365 \
  -out server.crt -subj "/CN=opcua.yourdomain.com"

# 转换为DER格式
openssl x509 -outform der -in server.crt -out server.der

客户端安全策略配置

<!-- Client配置示例 -->
<SecurityConfiguration>
  <ApplicationCertificate>
    <Path>./client_cert.pfx</Path>
    <Password>secure123</Password>
  </ApplicationCertificate>
  <TrustedIssuerCertificates>
    <Certificate Path="./server.der" />
  </TrustedIssuerCertificates>
</SecurityConfiguration>

典型问题解决方案

1. 高延迟处理

// 优化订阅参数
var subscription = new Subscription {
    PublishingInterval = 100,
    Priority = 100,
    PublishingEnabled = true,
    MaxNotificationsPerPublish = 1000
};

2. 大数据块传输

# 使用Read/Write服务处理大数组
def read_large_array(node_id, chunk_size=1000):
    results = []
    for i in range(0, total_count, chunk_size):
        chunk = client.read_array(node_id, i, chunk_size)
        results.extend(chunk)
    return results

OPC UA特别适用于以下场景：
