本文介绍了UML中用于扩展和定制的三种关键技术：注解、衍型和标记值。注解用于提供附加信息，衍型用于创建新的构造块种类，标记值则允许在衍型中定义新的属性。约束则用于添加或修改UML元素的语义规则。通过这些技术，建模者可以更好地表达新特性和语义，提升模型的沟通效率。
  1. 入门

有时在原有基础上增加一些定制特色，比如说明新特性等。需要额外的注解，

衍型、标记值和约束时UML提供的用以增加新的构造块，创建新的特性和说明新的语义的机制。如，

2.术语和概念

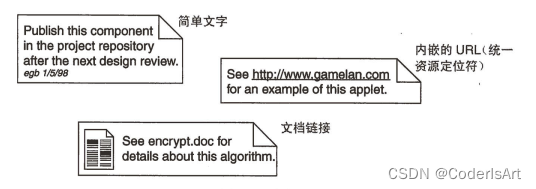

注解（note）是附加在元素或元素集上用来表示约束或注释的图形符号

衍型（steroType）是对UML词汇的扩展，允许用于创建与已有的构造块相似但针对特定问题的新种类的构造块。

标记值（tagged value）是衍型的一种特性，允许在衍型中创建新的信息

约束（constraint）是对UML元素语义的文字说明，允许增加新的规则或修改已有的规则。

  • 注解
