Linux驱动中LCD相关参数及时序

在LCD的相关参数中主要是图像传输时序及VSYNC,HSYNC，DATA_ENABLE等参数

LCD驱动移植中经常会需要配置LCD显示相关的参数及data transfer timing。

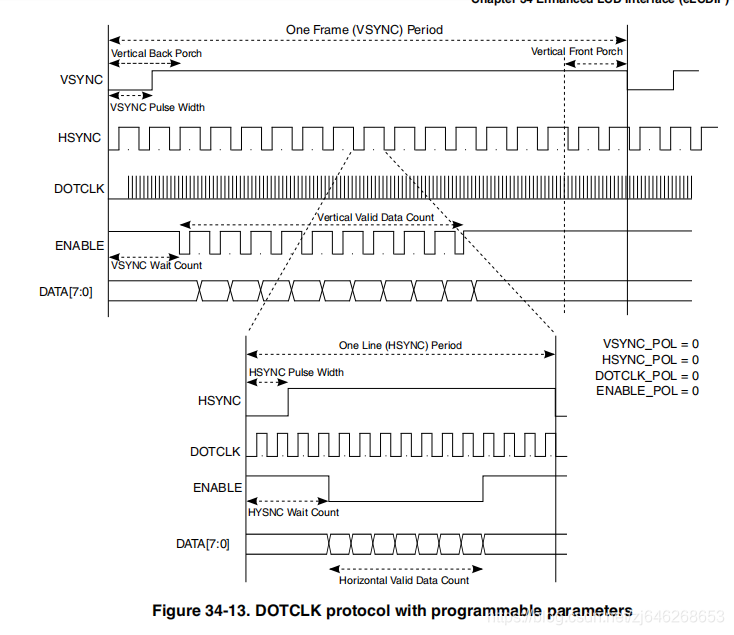

SOC中LCD控制器需要的时序

从SOC时序图获取的信息

• VSYNC时序图中低电平无效，高电平传输数据。
• HSYNC时序图中低电平无效，高电平传输数据。
• DATA_ENABLE低电平使能传输数据。

LCD屏厂商提供的时序

从LCD厂商提供文档中时序图获取的信息

• VSYNC时序图中低电平无效，高电平传输数据。
• HSYNC时序图中低电平无效，高电平传输数据。
• DATA_ENABLE低电平无效，高电平使能传输数据。

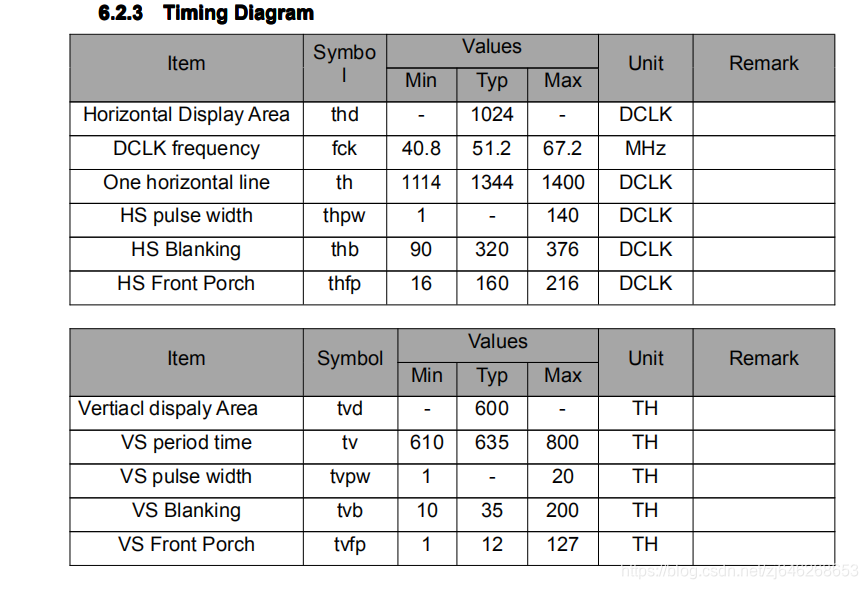

LCD厂商提供的时序参数

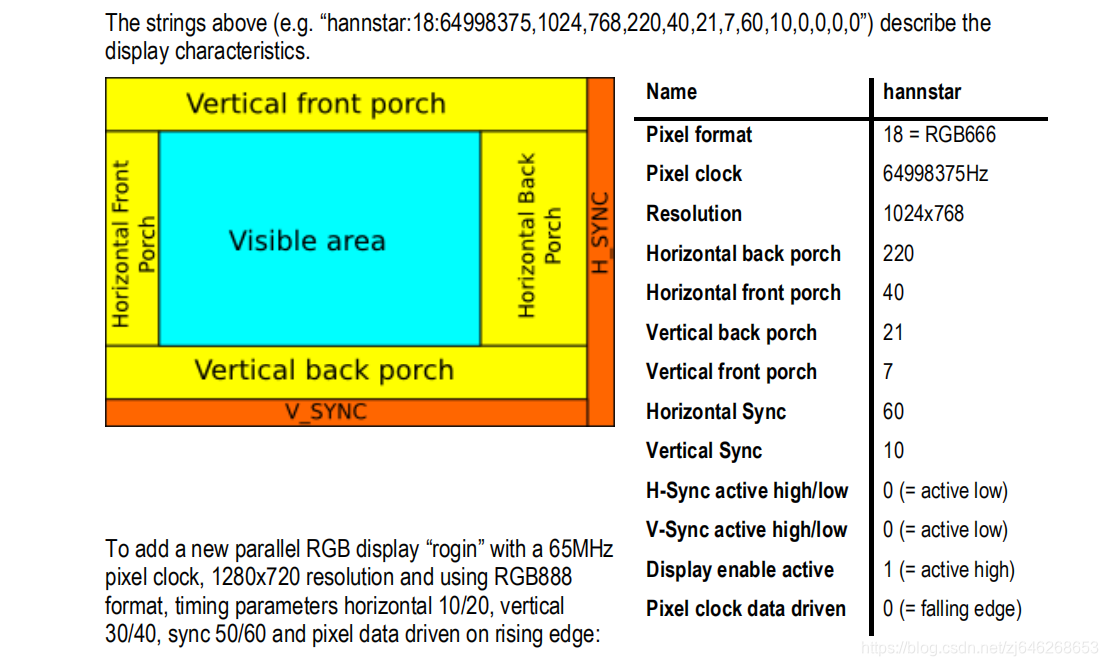

IMX平台增加一个RGB LCD厂商的参数标例
<
