静态路由实验

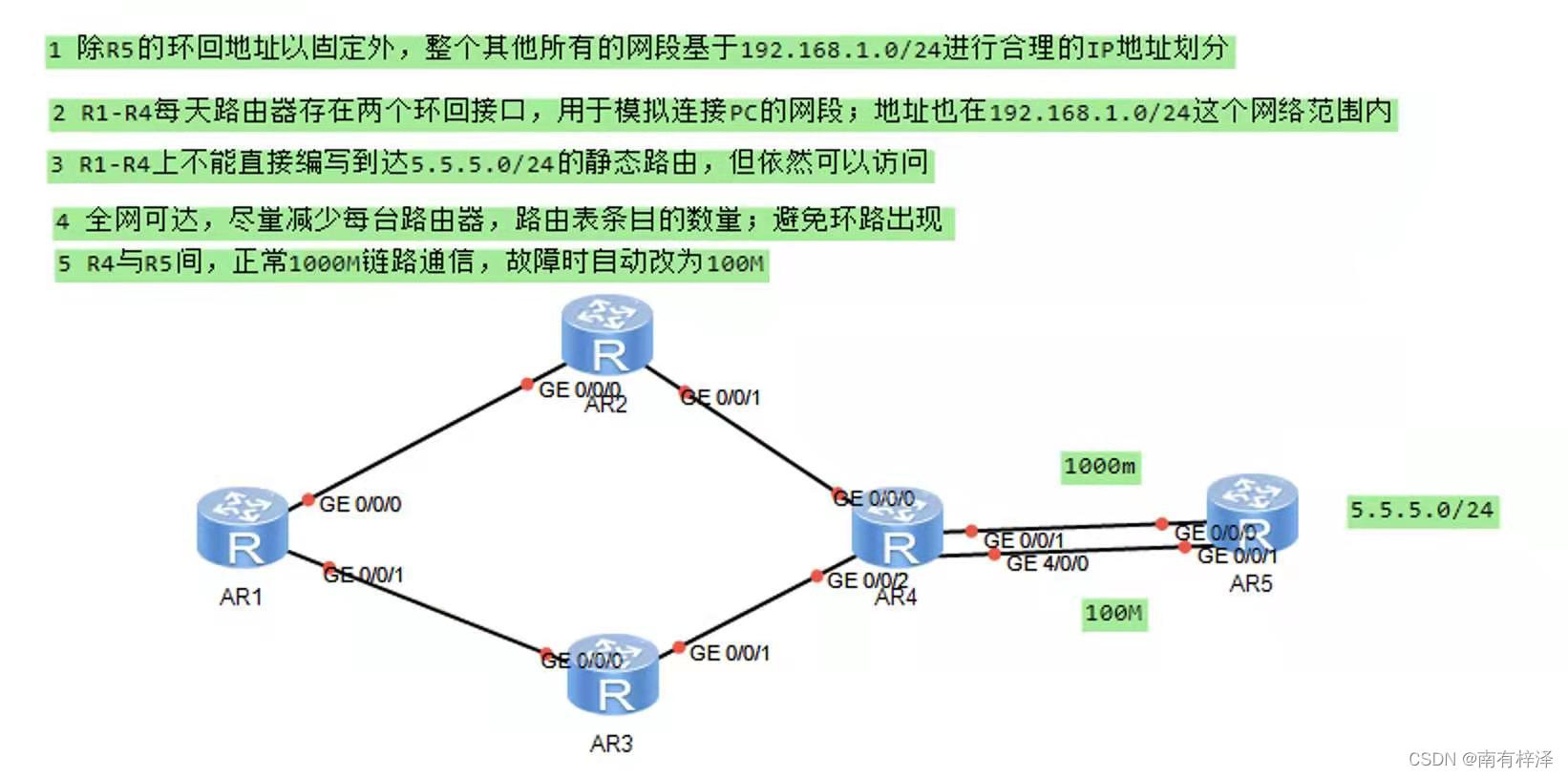

实验要求如下：

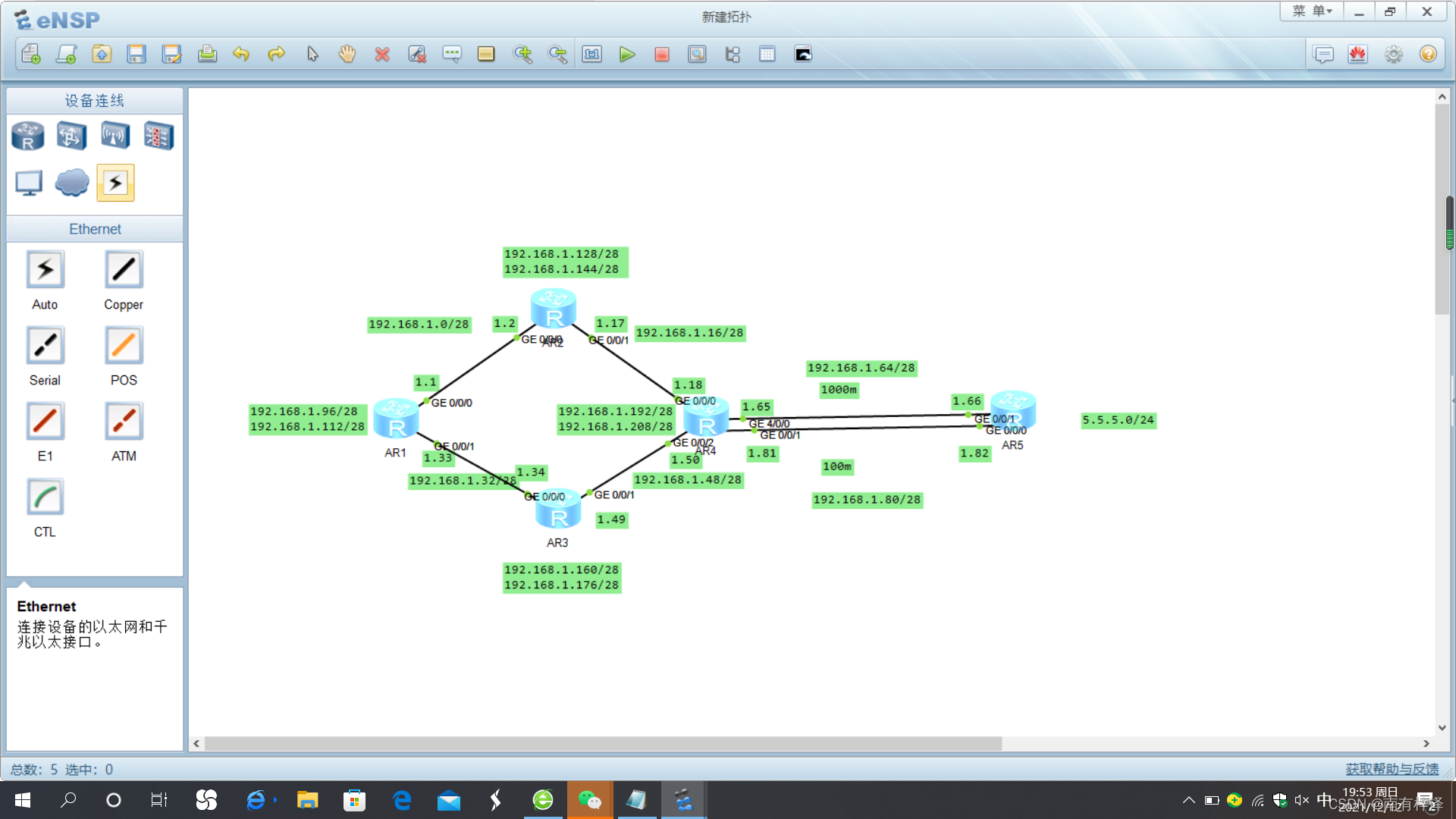

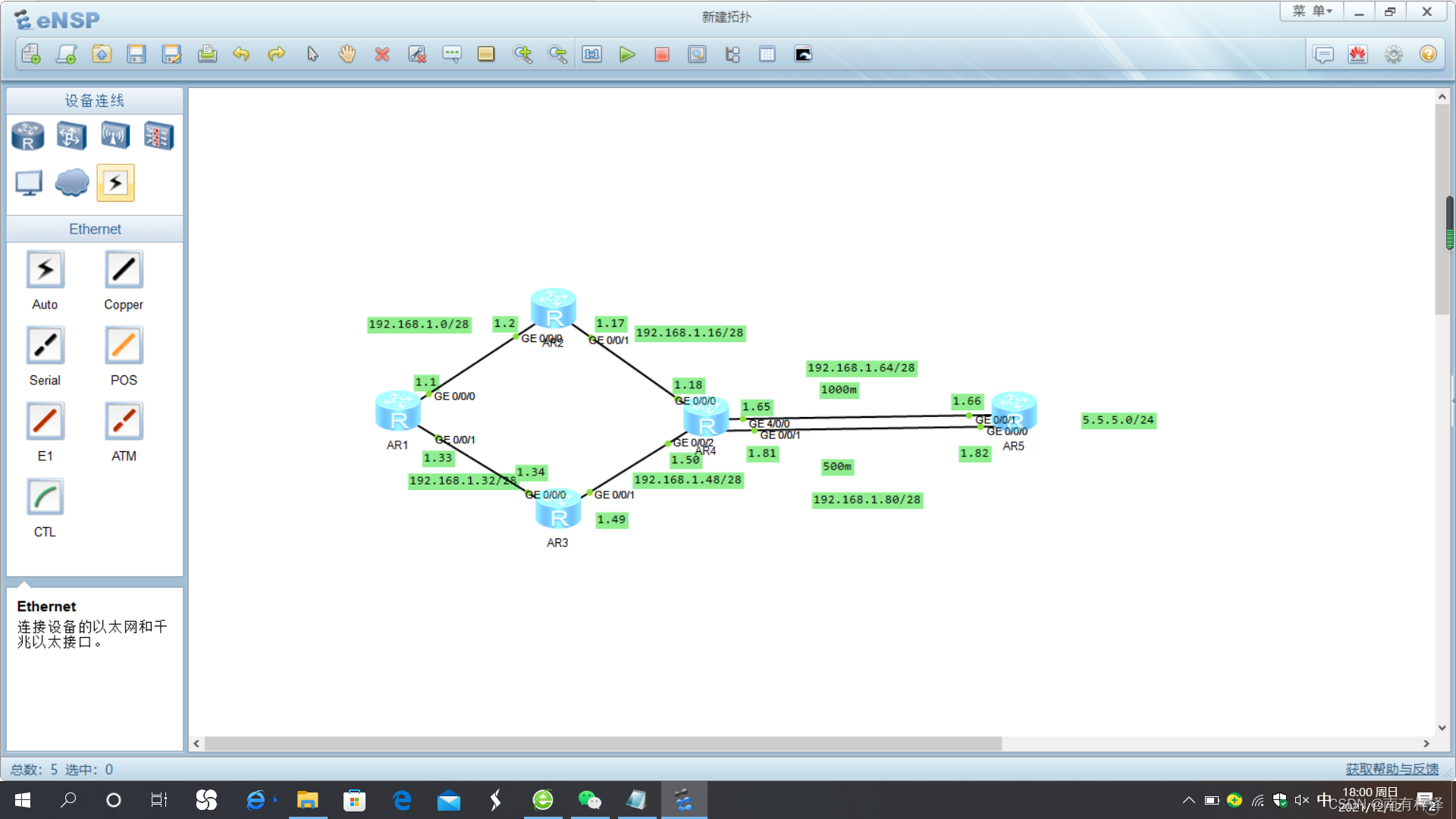

1.给六个广播域划分IP地址网段：

[Huawei]interface GigabitEthernet x

[Huawei-GigabitEthernet]ip address IP地址

第一段广播域网段：192.168.1.0/28

第二段广播域网段：192.168.1.16/28

第三段广播域网段：192.168.1.32/28

第四段广播域网段：192.168.1.48/28

第五段广播域网段：192.168.1.64/28

第六段广播域网段：192.168.1.80/28

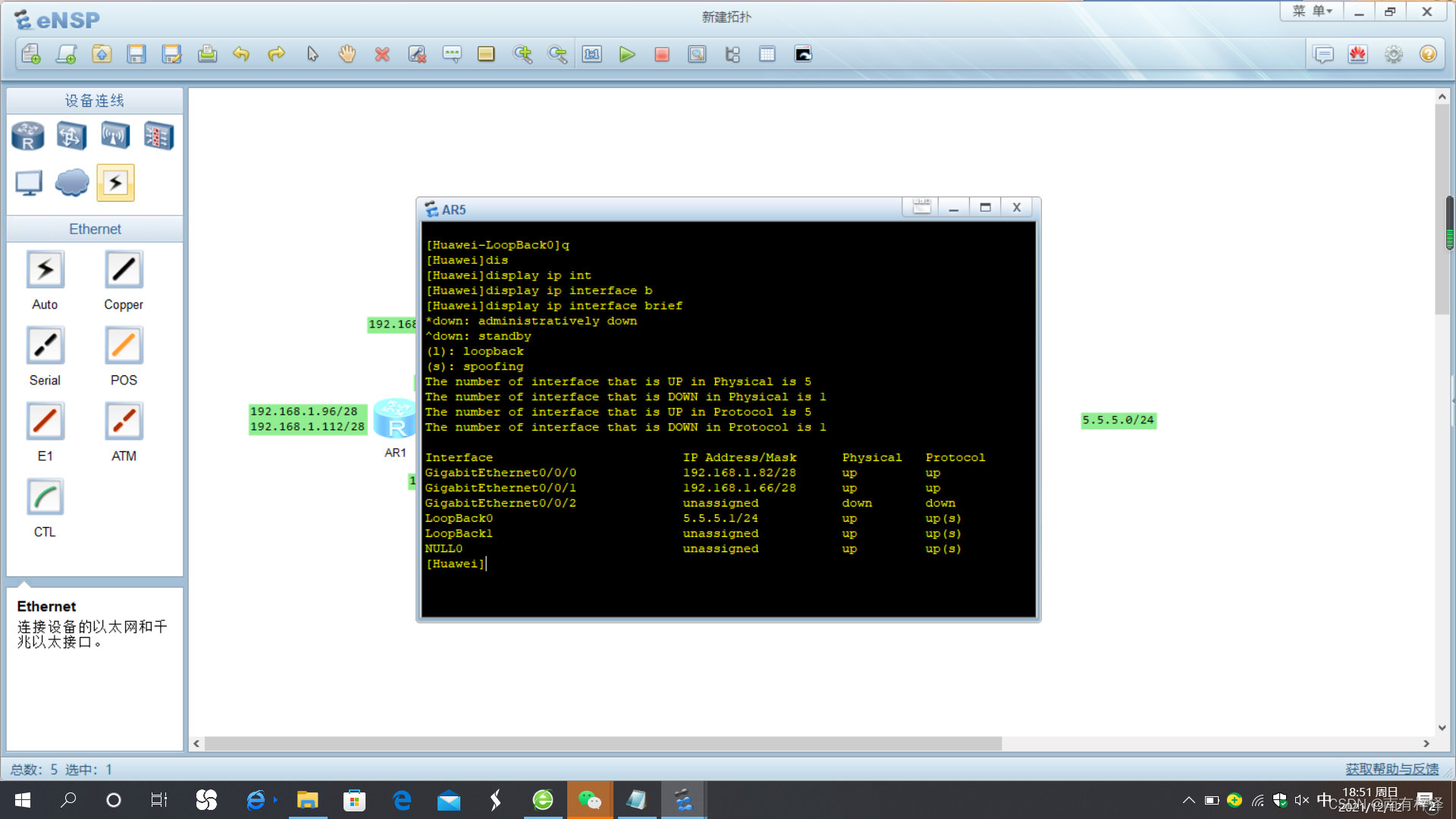

并给路由器接口配置好ip地址



2.给AR1-4各配置两个环回网段：

[Huawei]inter LoopBack x

[Huawei-LoopBack0]ip address 环回ip

AR1：192.168.1.96/28       192.168.1.112/28

AR2：192.168.1.128/28       192.168.1.144/28

AR3：192.168.1.160/28       192.168.1.176/28

AR4：192.168.1.192/28       192.168.1.208/28

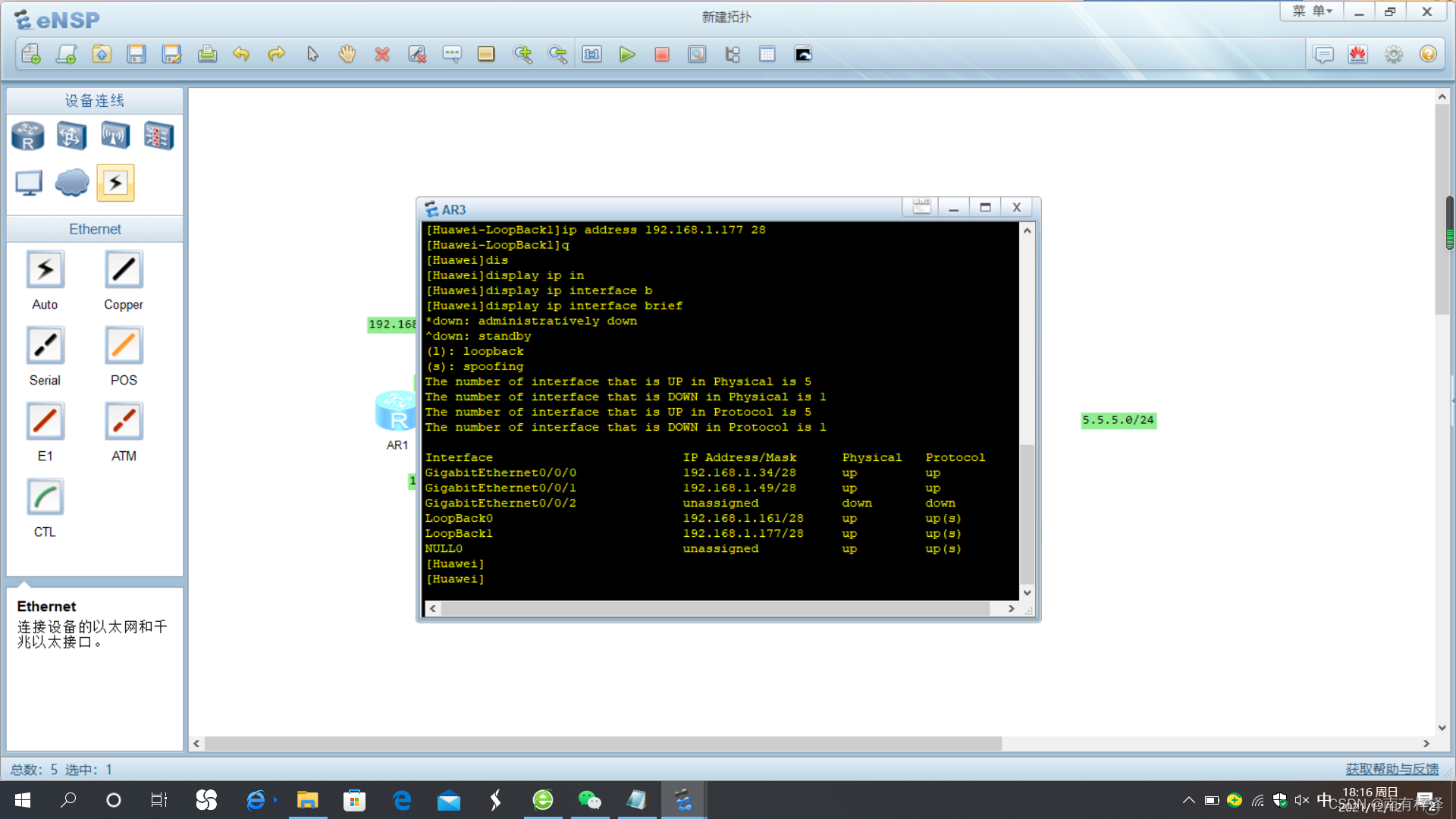

并配置好两个环回ip地址





3.手写五个路由器到其他路由器（除开AR5）的静态路由：

[Huawei]ip route-static 目标网段 子网掩码 下一跳

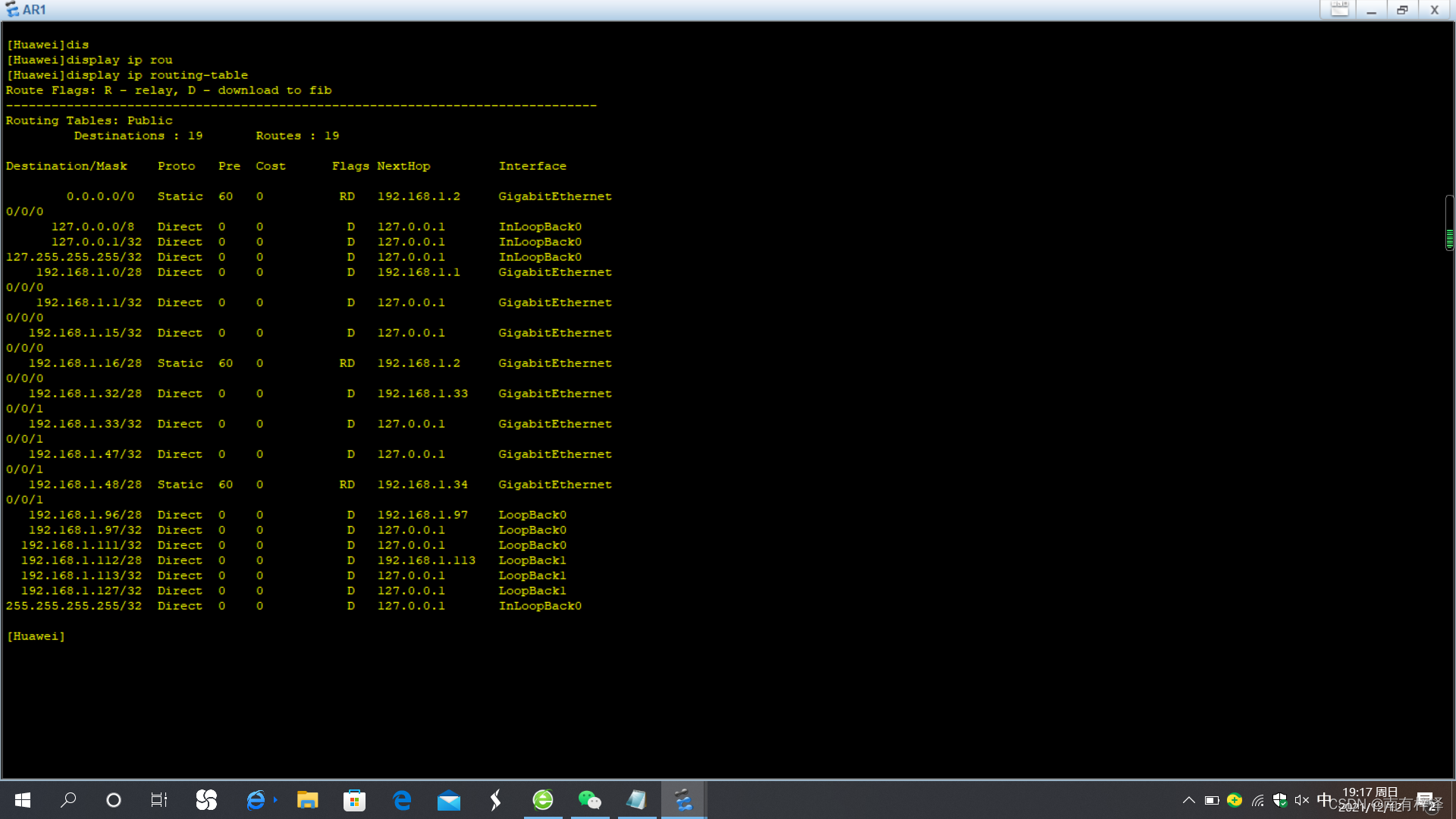

AR1

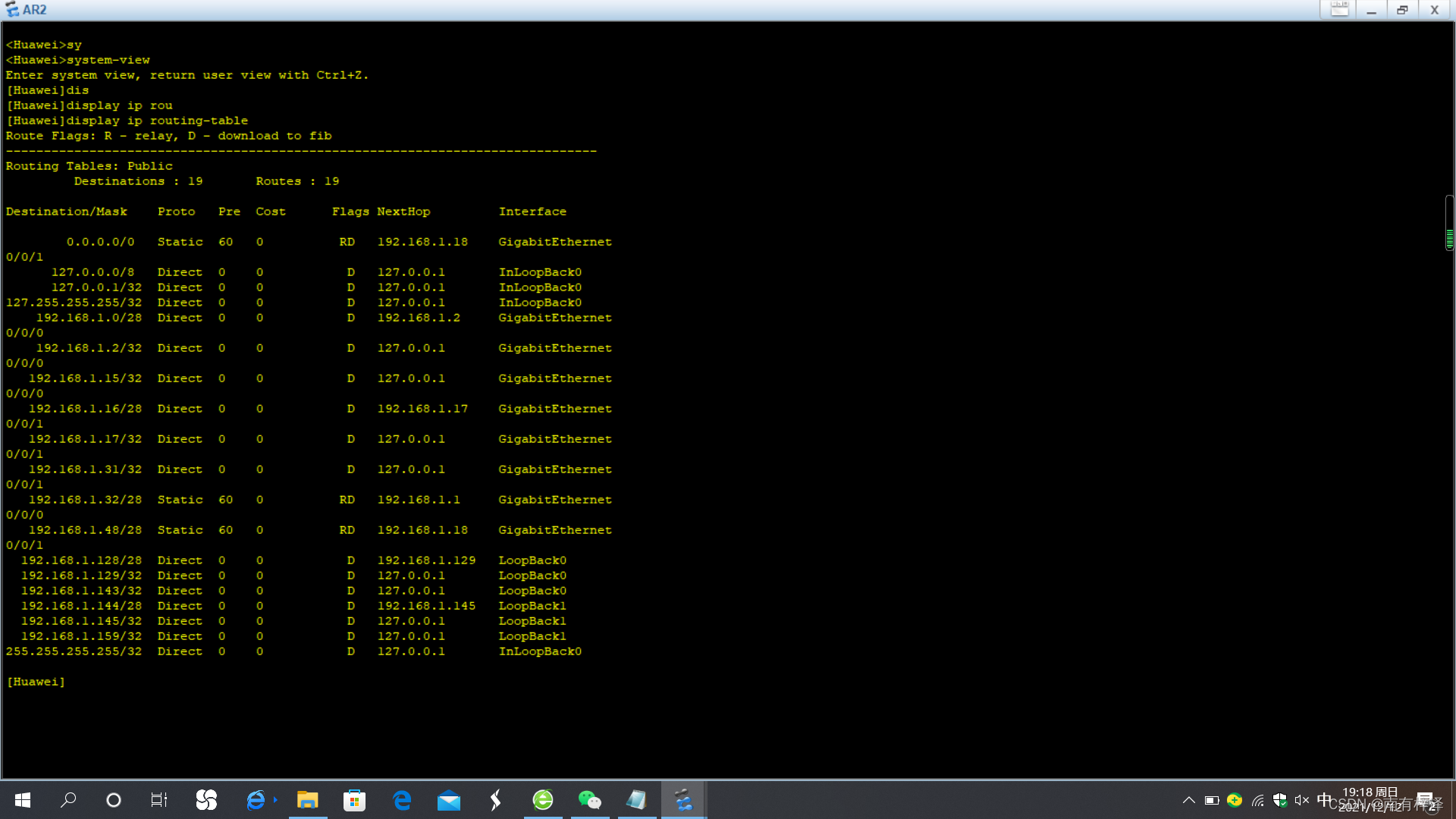

 AR2

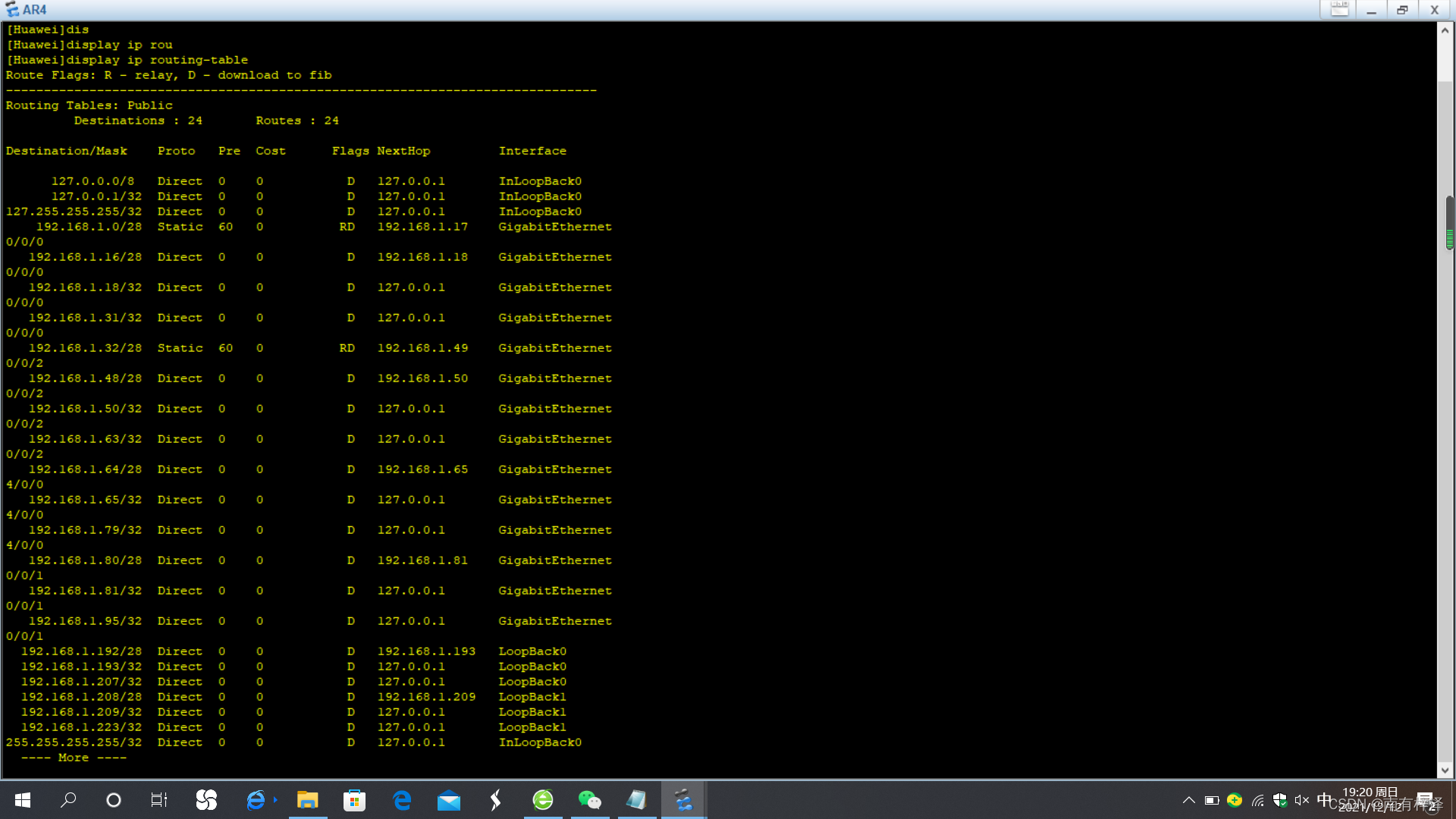

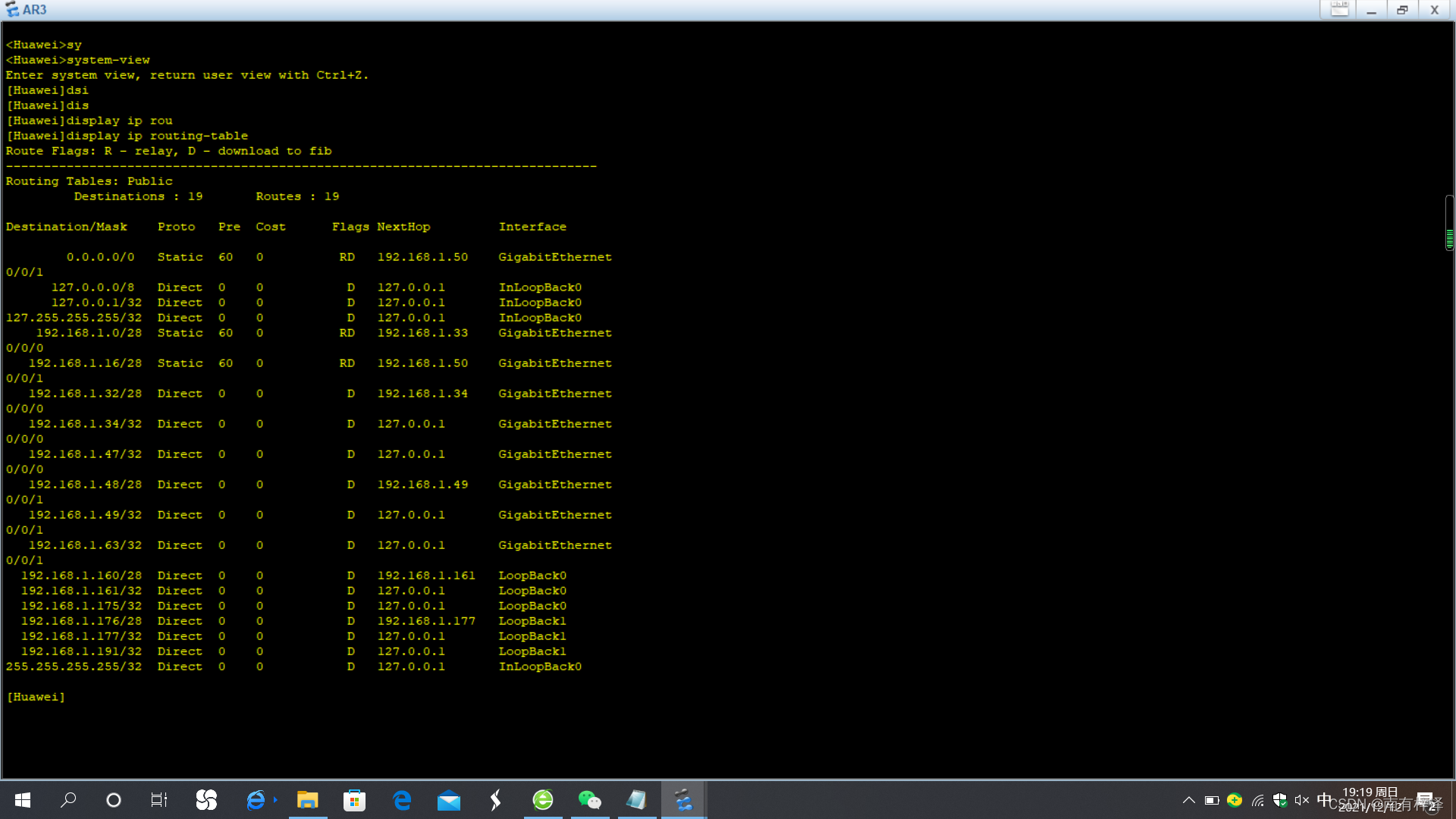

 AR3AR4

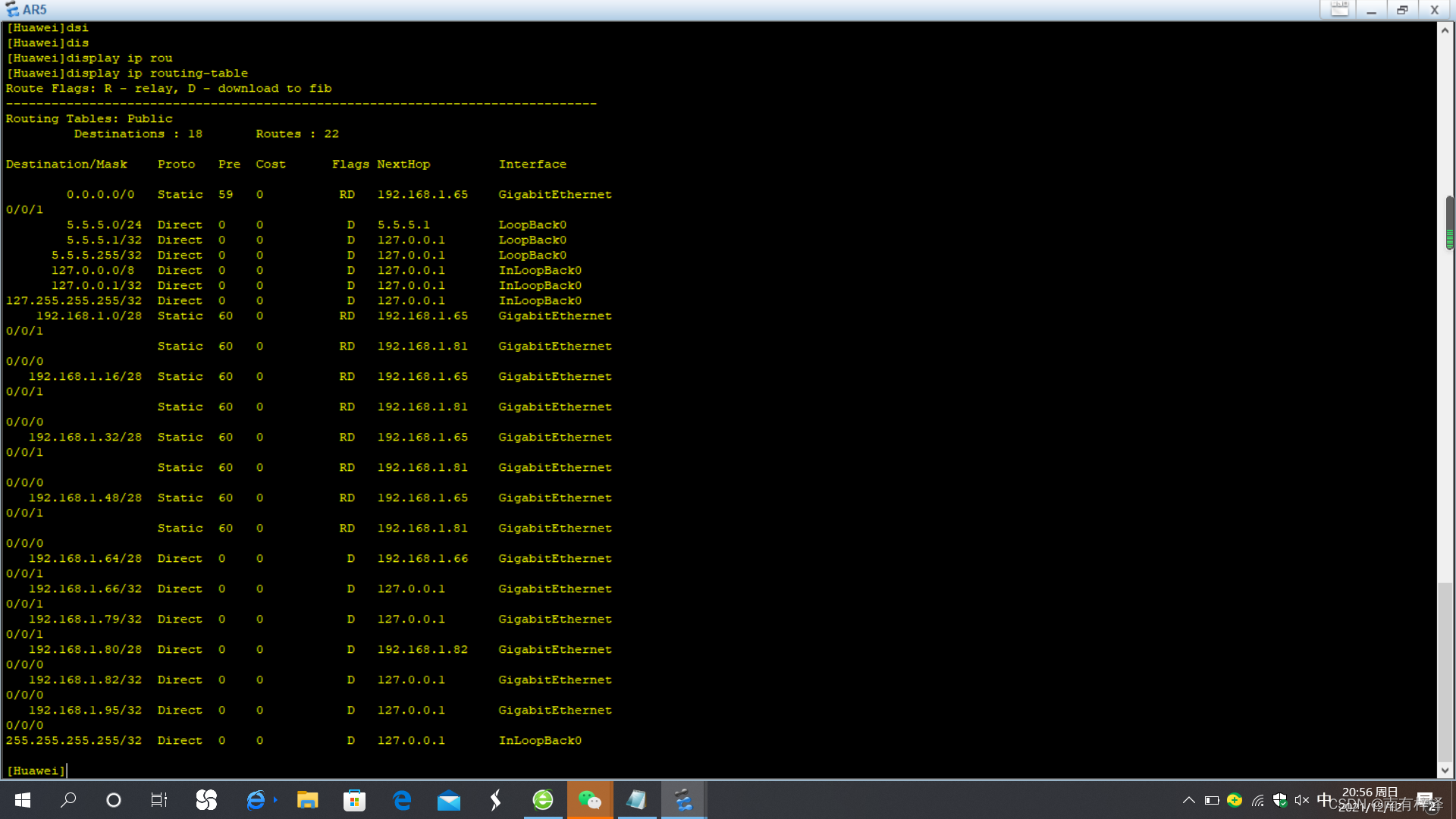

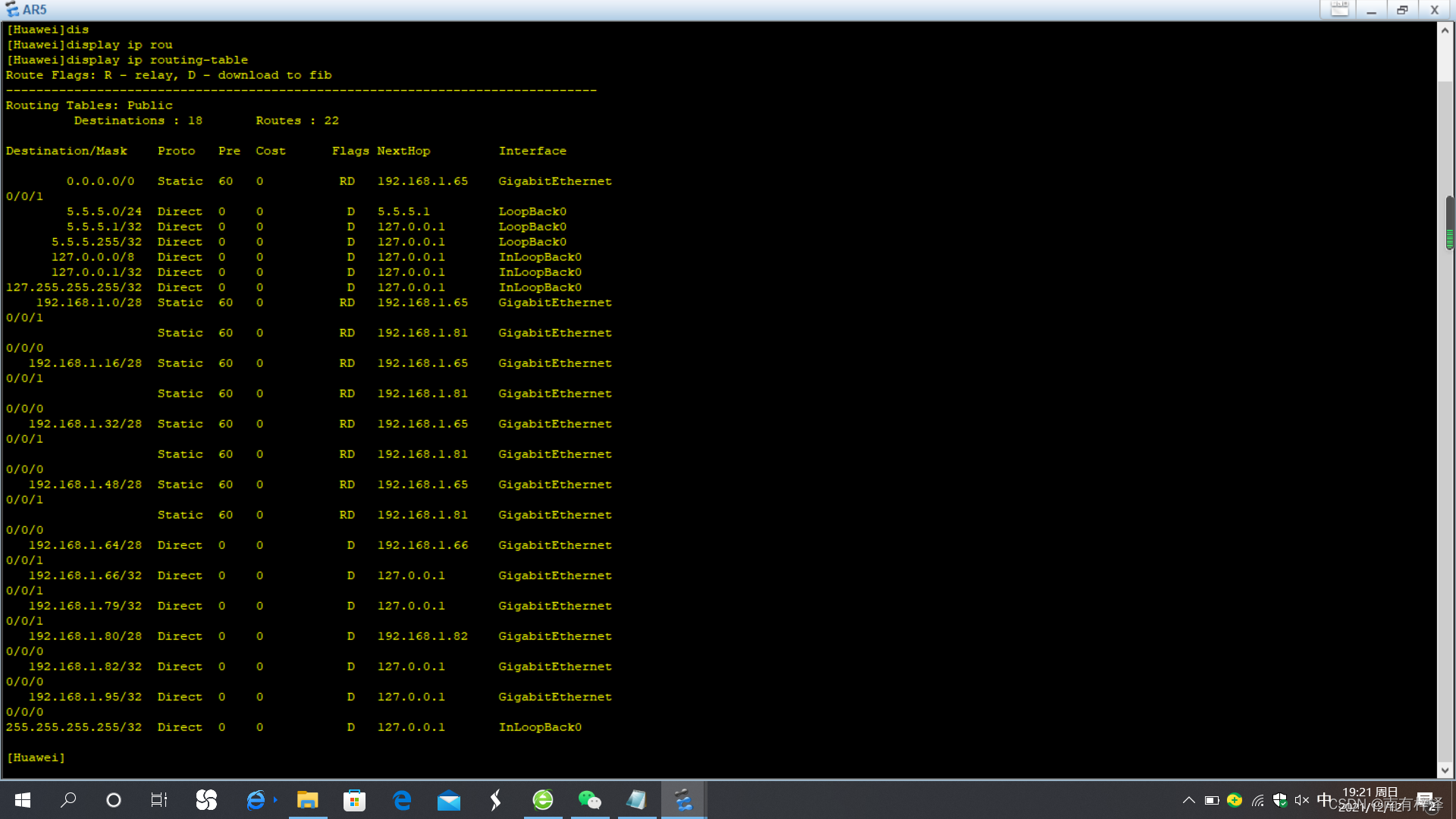

 AR5

 4.给四个路由器（AR1-4）到AR5的缺省路由

[Huawei]ip route-static 0.0.0.0 0 下一跳                   0.0.0.0可以表示所有IP地址

5.给AR1做一个空接口路由，防止产生路由黑洞

[Huawei]ip route-static 192.168.1.96 28 NULL 0

6.给AR4到AR5的浮动静态路由

[Huawei]ip route-static 0.0.0.0 0 192.168.1.66 preference 59

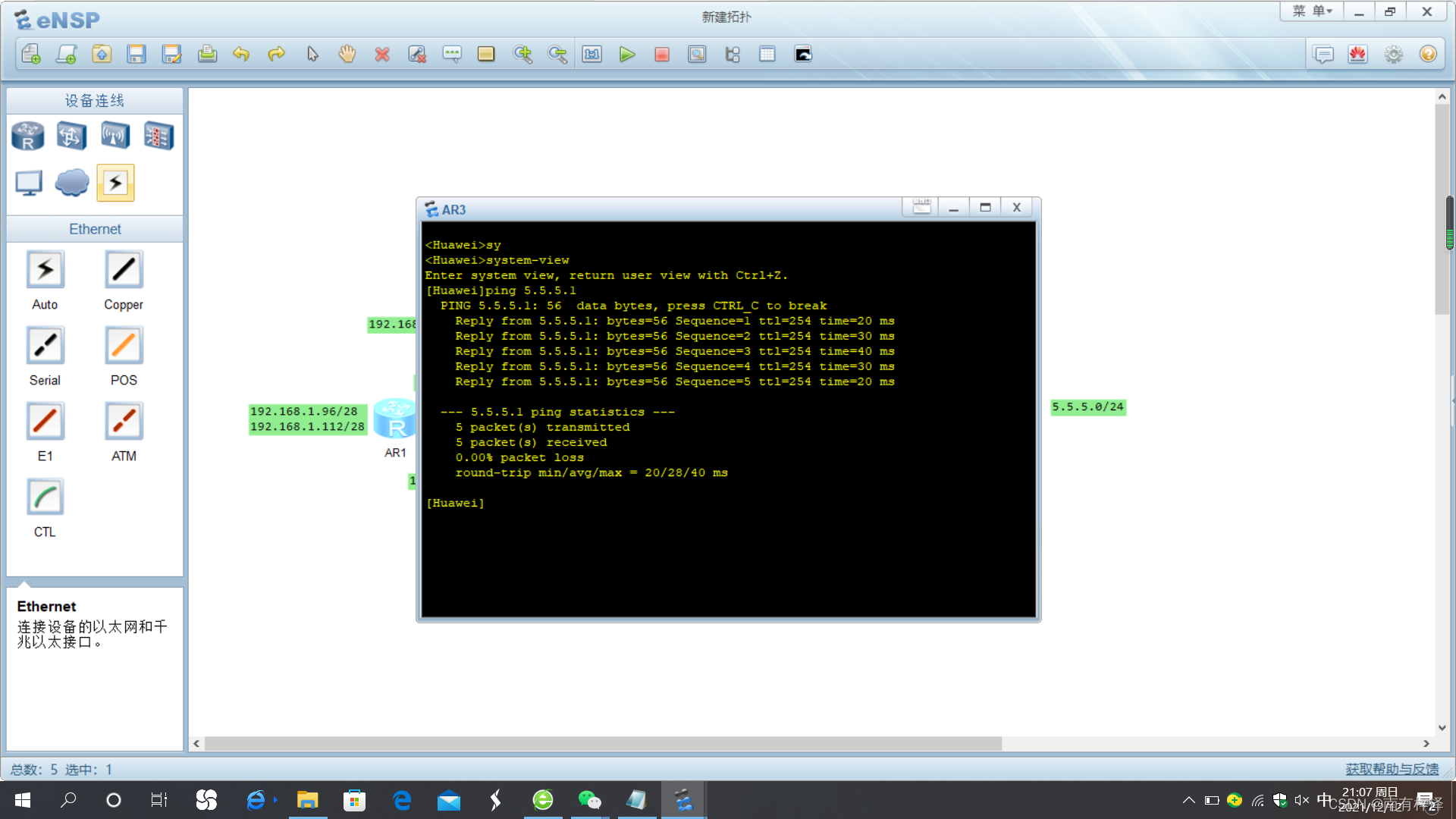

 7.测试

ping一下

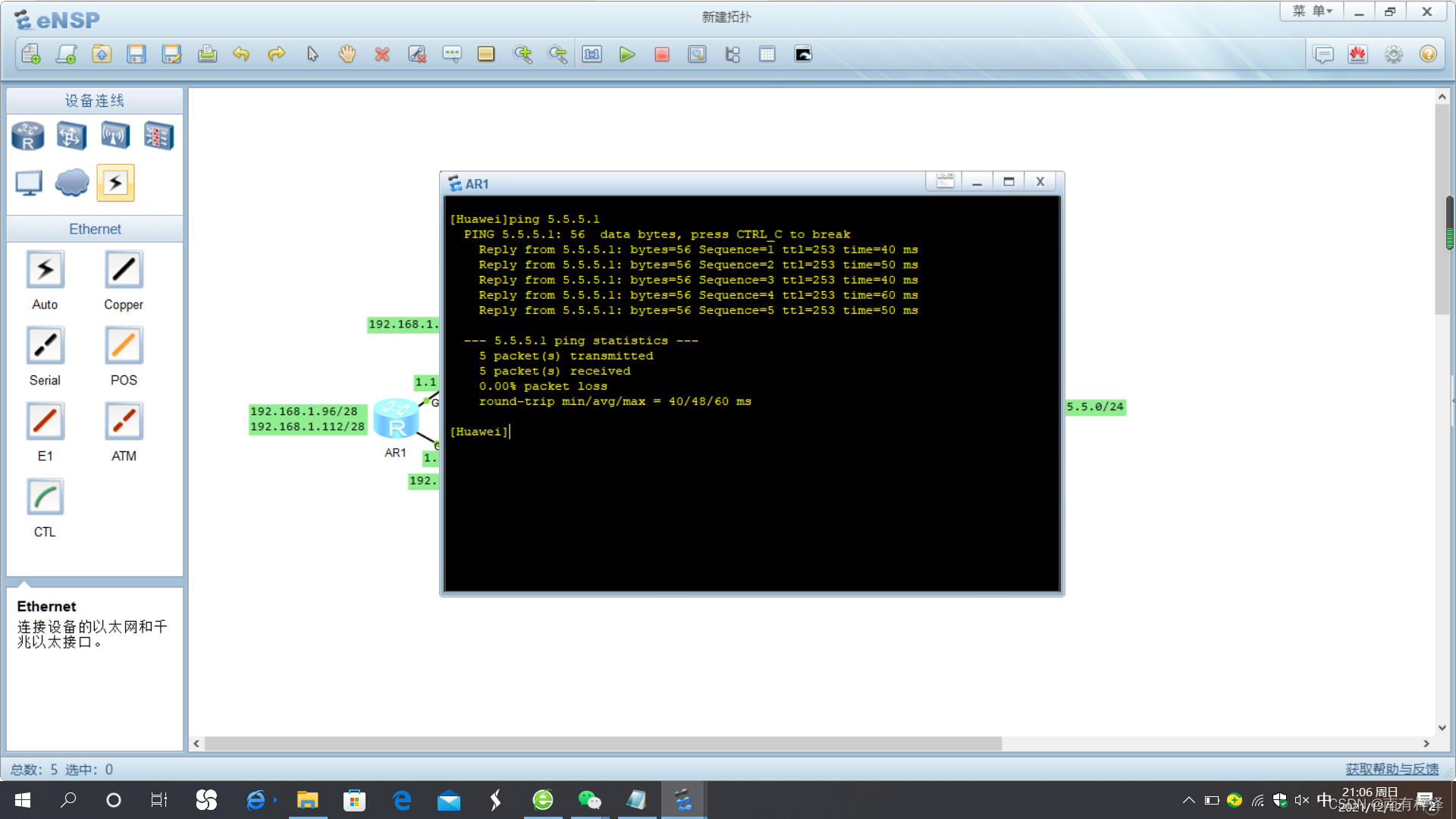

AR1：

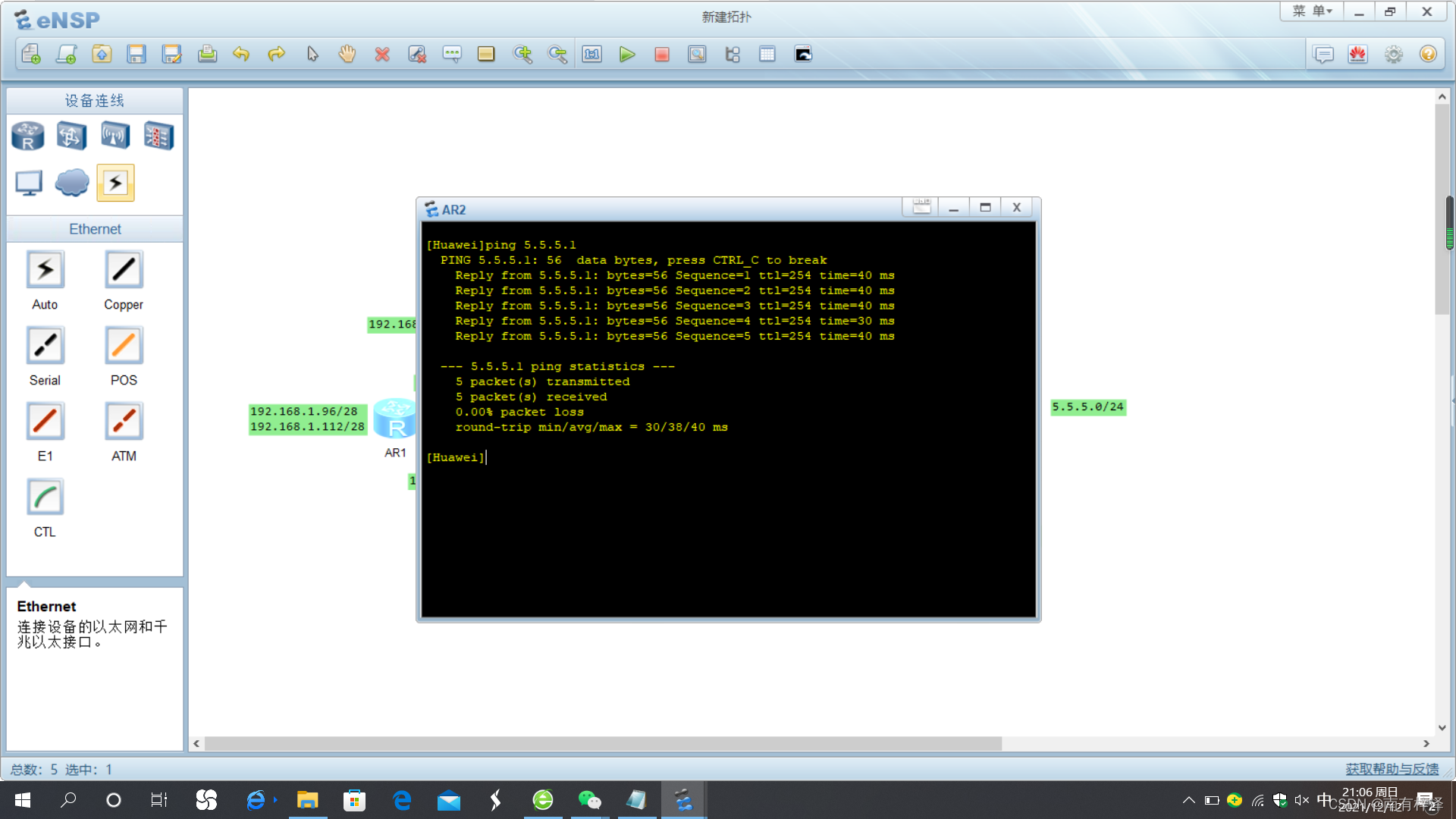

AR2

AR3

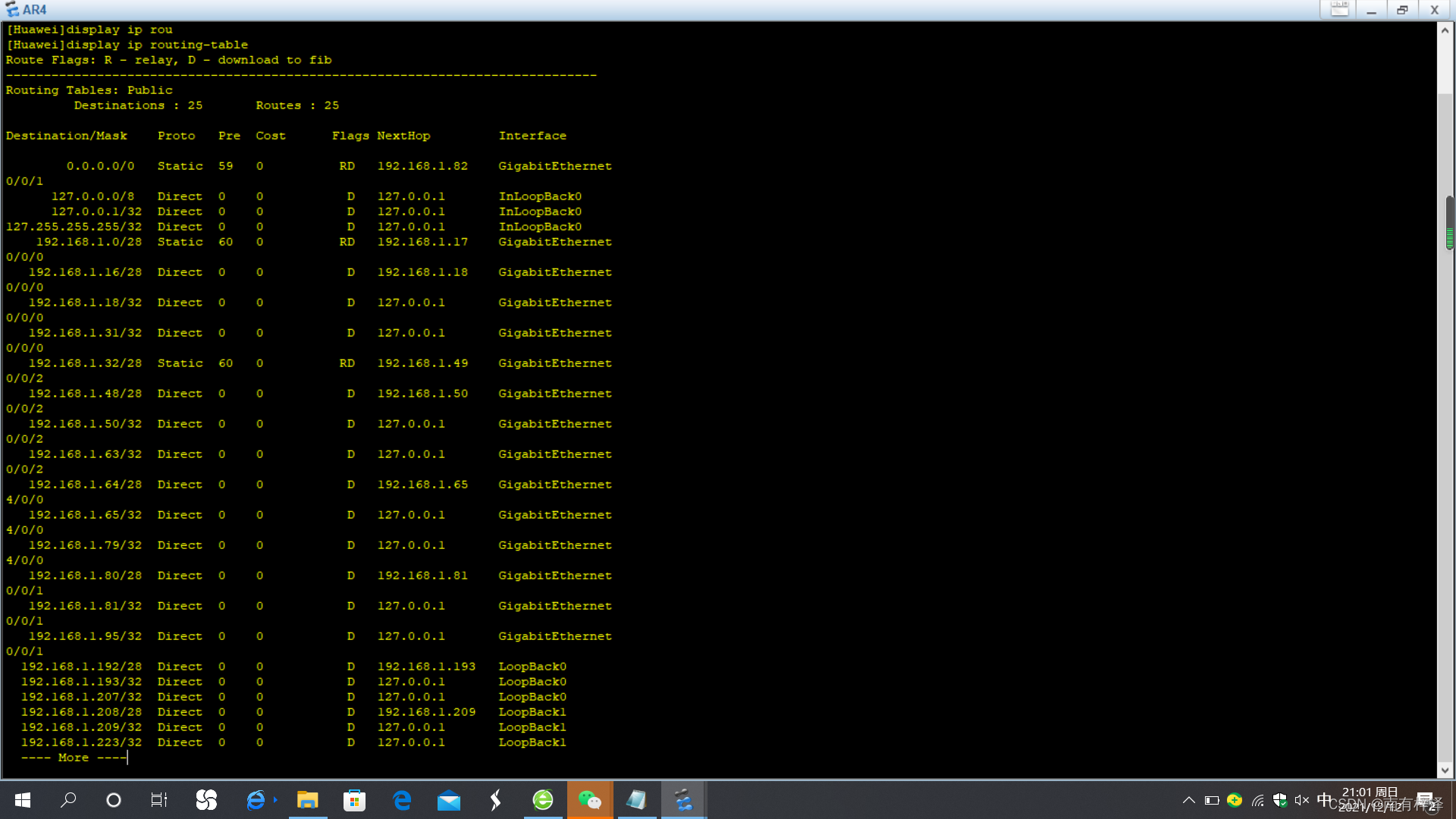

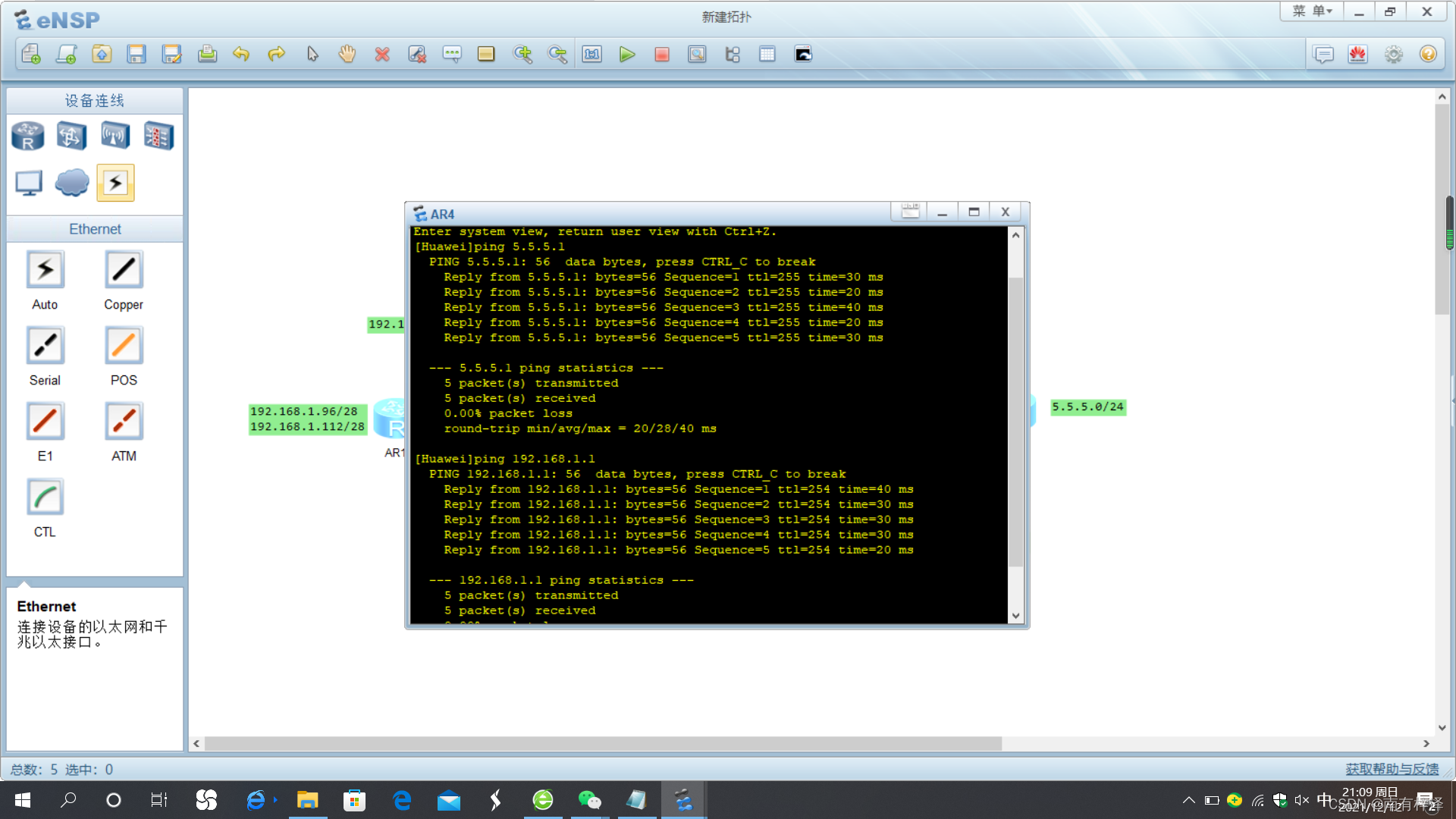

 AR4

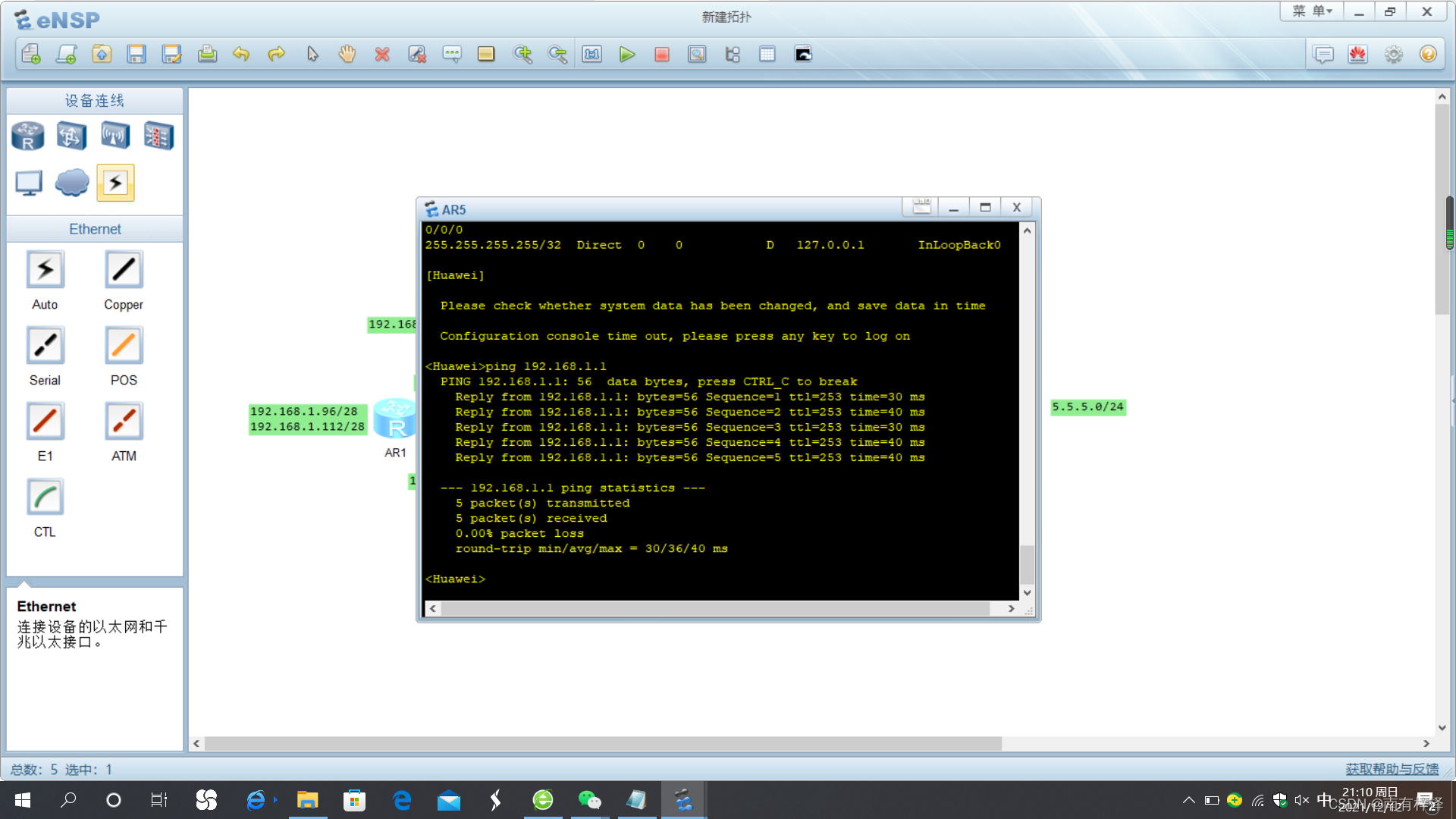

AR5
