【型号解读】厚膜混合电源JLHFL2805S的代表含义和参数指标

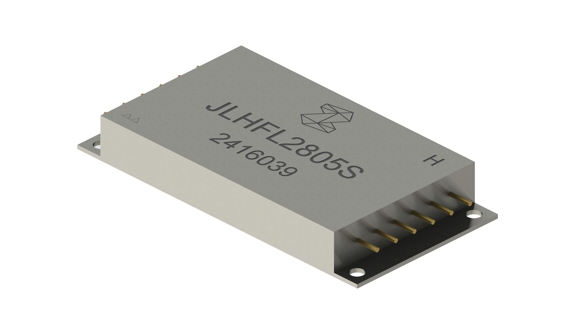

这一张图片经常出现在“厚膜电源”系列，从图上显示它的型号应为“JLHFL2805S”，那么这个型号代表着什么含义呢？

JLHFL2805S属于JLHFL系列，是由智腾微研制的标准通用型厚膜电源。该公司高可靠厚膜集成DC/DC变换器及EMI滤波器产品秉持线路自主研发、工艺自主开发、整机应用验证、形成系列产品的产业发展理念，基于完整的产品设计中心、厚膜集成工艺制造平台、测试筛选及可靠性检测全产业链，生产满足特种装备电子供电系统需求的高可靠电源产品。

该类型电源模块的核心特点是使用了混合集成厚膜工艺。厚膜混合电源产品采用厚膜基板工艺，裸芯片混合功率集成，金属全密封气密封装工艺，具有宽温度范围，高可靠性，长寿命的特点。

长期以来国内高端装备使用的特种厚膜电源都依赖从国外进口，近几年随着国内技术不断进步，情况逐渐扭转。由智腾微自主研制的标准通用型厚膜混合集成DC/DC变换器产品，可以做到与国外VPT、INTERPOINT、IR公司及国内同类公司产品完全兼容，可实现PIN-PIN插拔替换。产品包括5W、10W、20W、40W、120W共5大系列产品,输出电压覆盖3.3V-28V，输出包括单数输出、双路输出、三路输出，内部元器件100%国产化，具备禁止、同步输入输出、欠压保护、过流保护等功能。

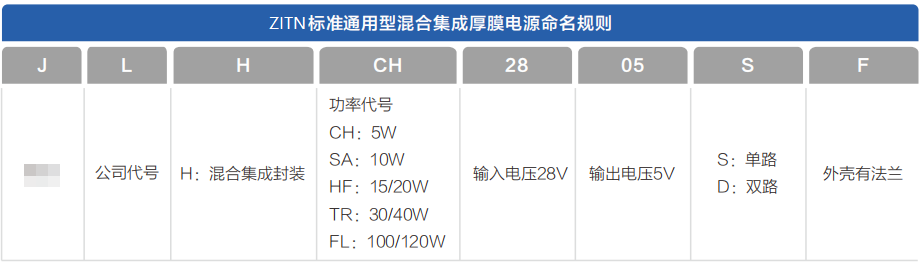

由图可知，JLHFL2805S的型号含义为，功率100/120W、输入电压28V（范围），单路输出5V电压的混合集成电源。

系列共性参数
宽输入电压范围：15V~50V
最大功率密度：80W/in3
工作温度范围：-55℃~125℃
抗浪涌电压能力：80V，1S

外形参数
JLHFL28系列标准尺寸为76.50mm×38.48mm×10.41mm，质量典型为75g，可原位替代VPT公司的DVFL28系列
