IBM x3500 M2 添加 RAID-1 笔记

IBM x3500 M2 添加RAID-1笔记

启动服务器。

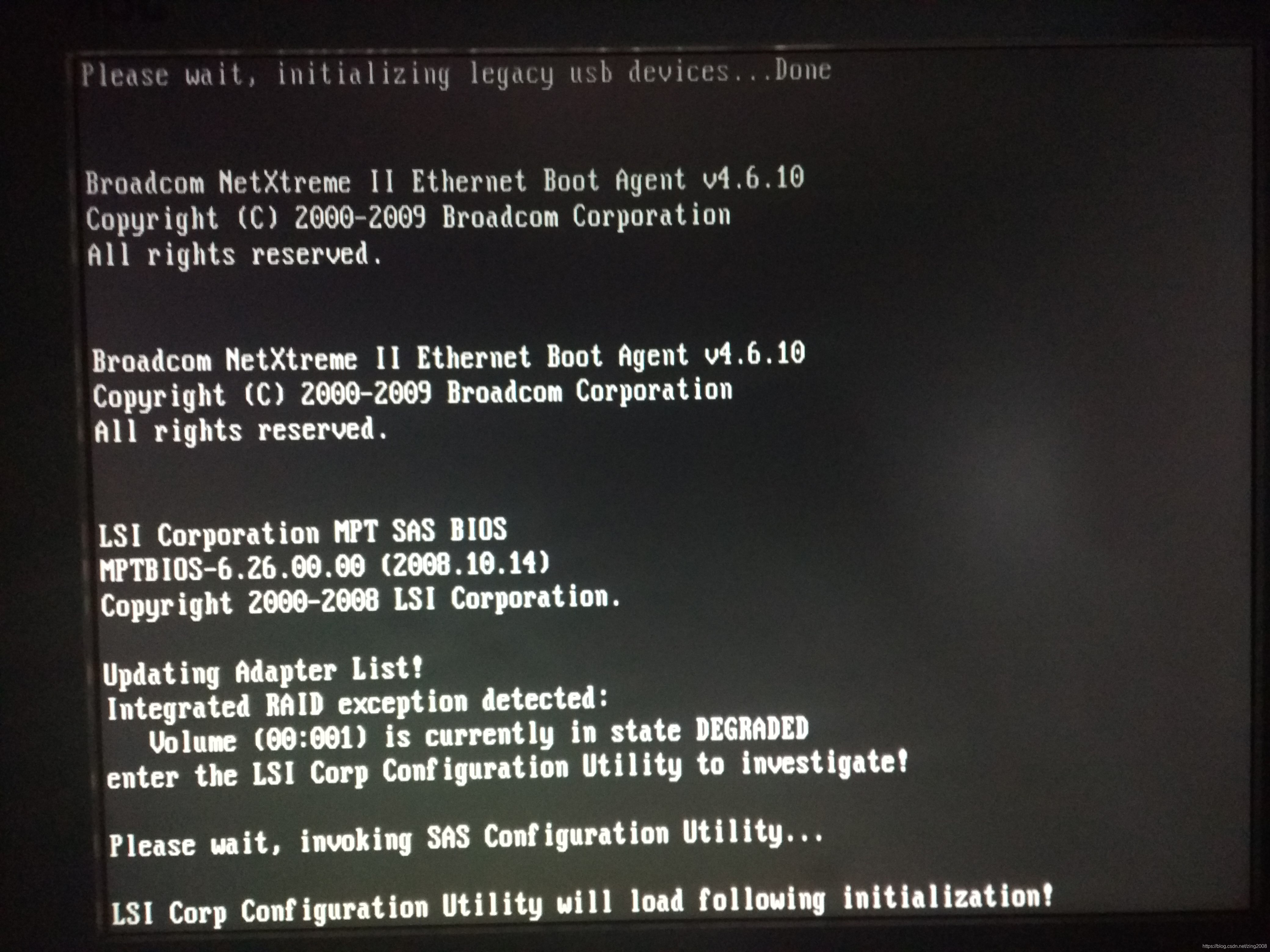

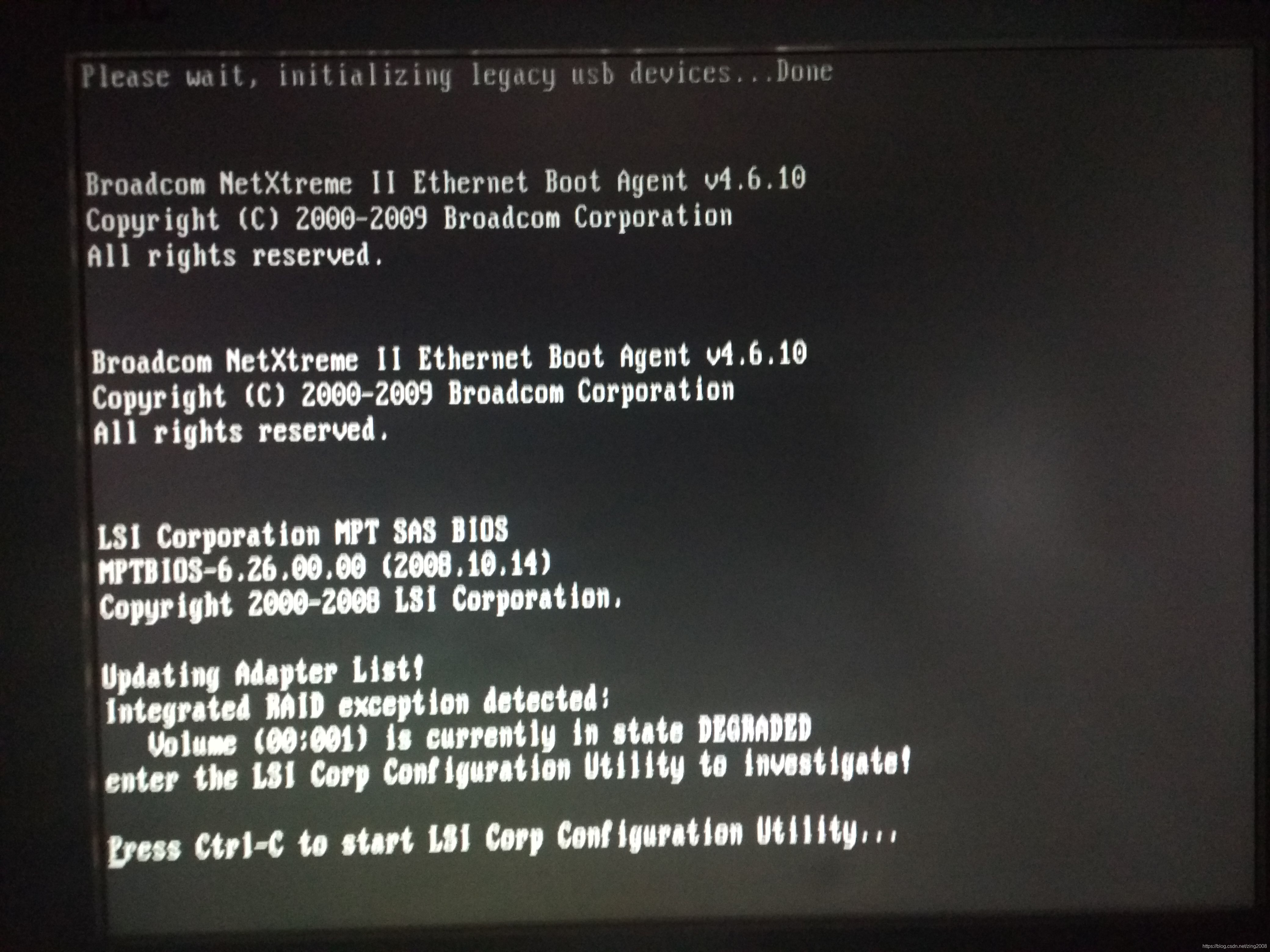

（图3）

注意这里，正常启动的话，'Updating Adapter List !' 后面应该只是 ‘Press Ctrl-C to start ...'。没有中间那段（至于这张图，请往下看）。

如：

Updating Adapter List !

Press Ctrl-C to start LSI Corp Configuration Utility ...

按<CTRL><C>进入RAID设置程序。

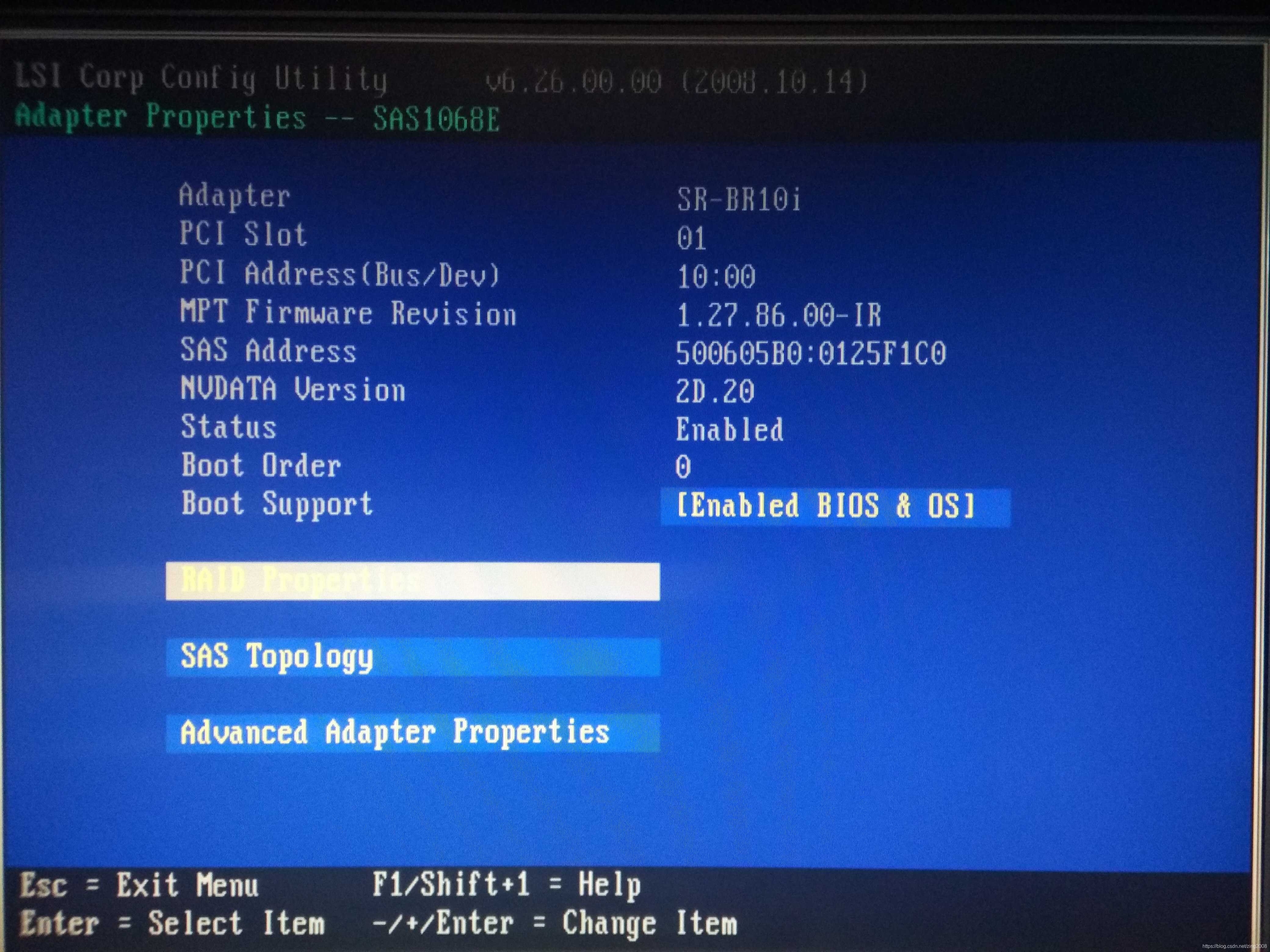

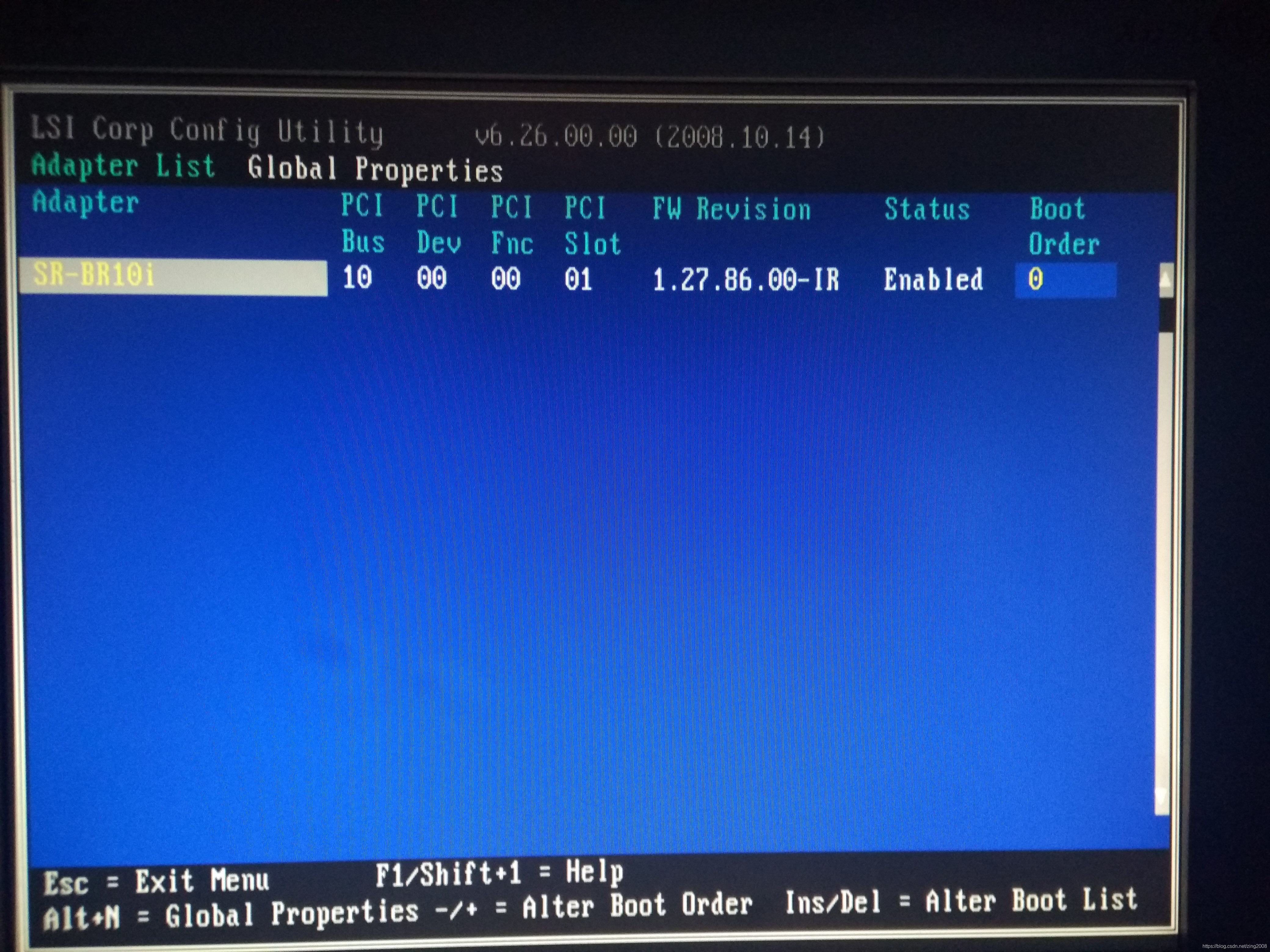

进入后看到Adapter卡名。再Enter进入属性设置。

创建 RAID：

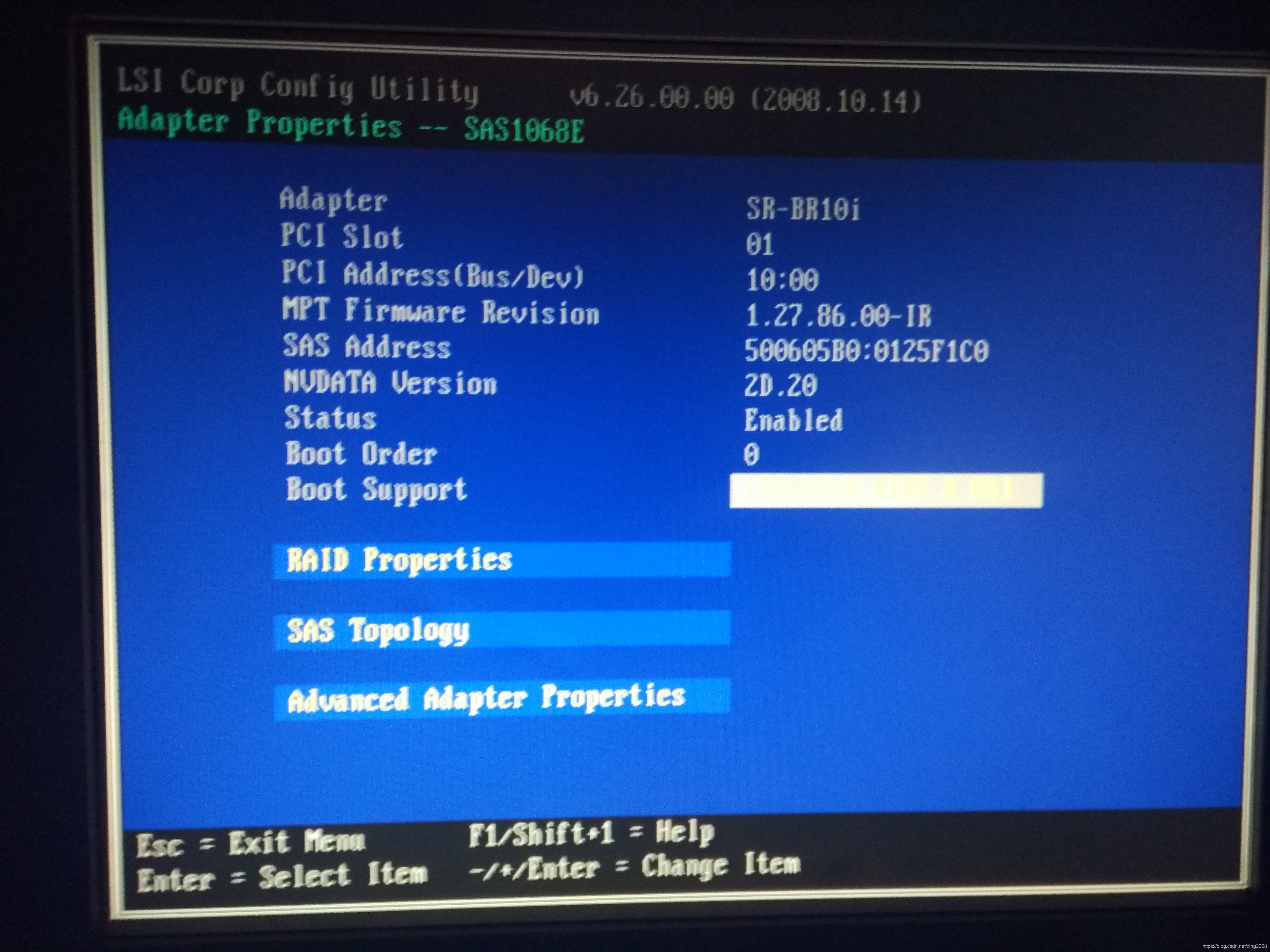

选择 'RAID Properties'

按<C>键，创建新的RAID。

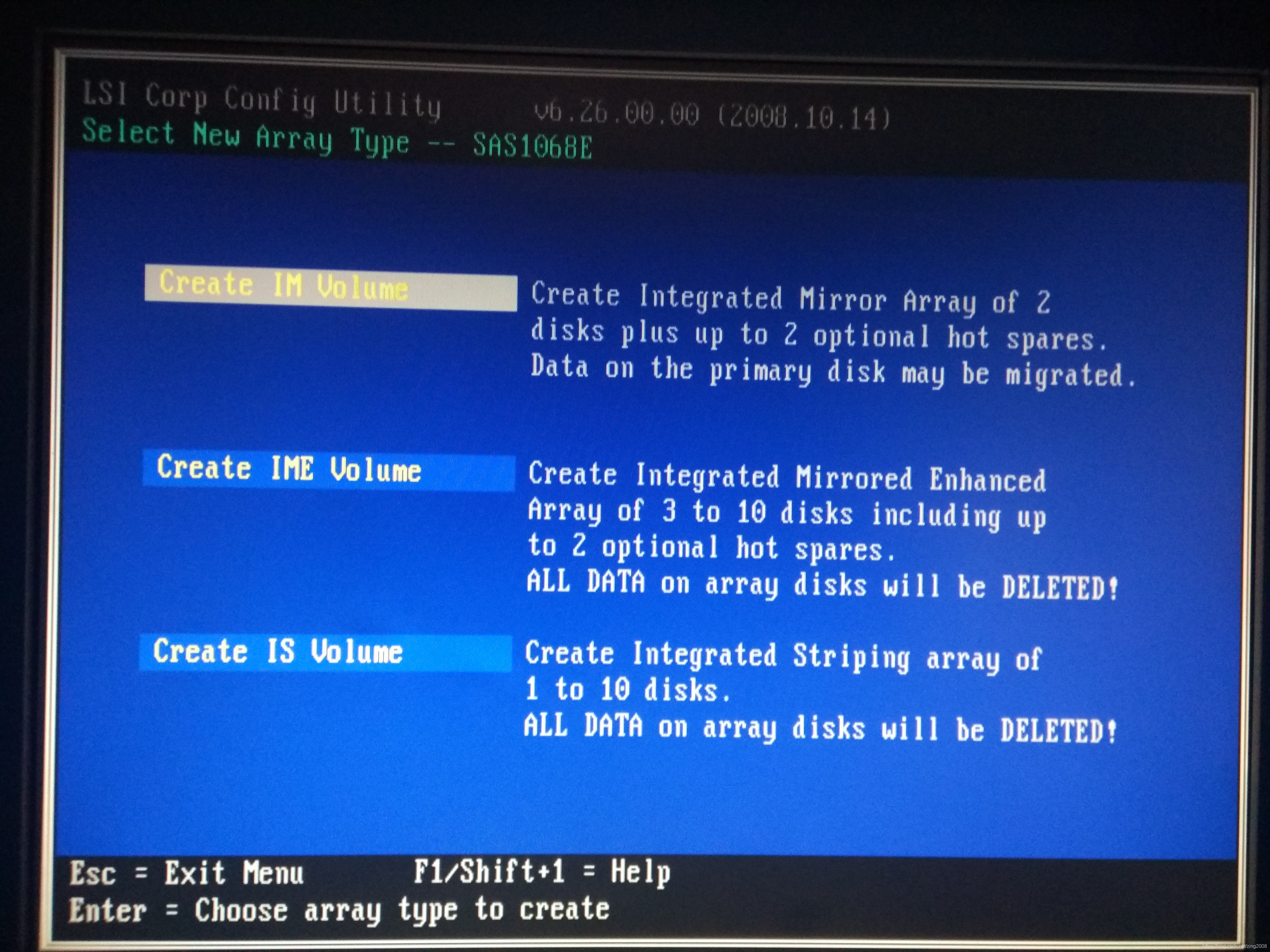

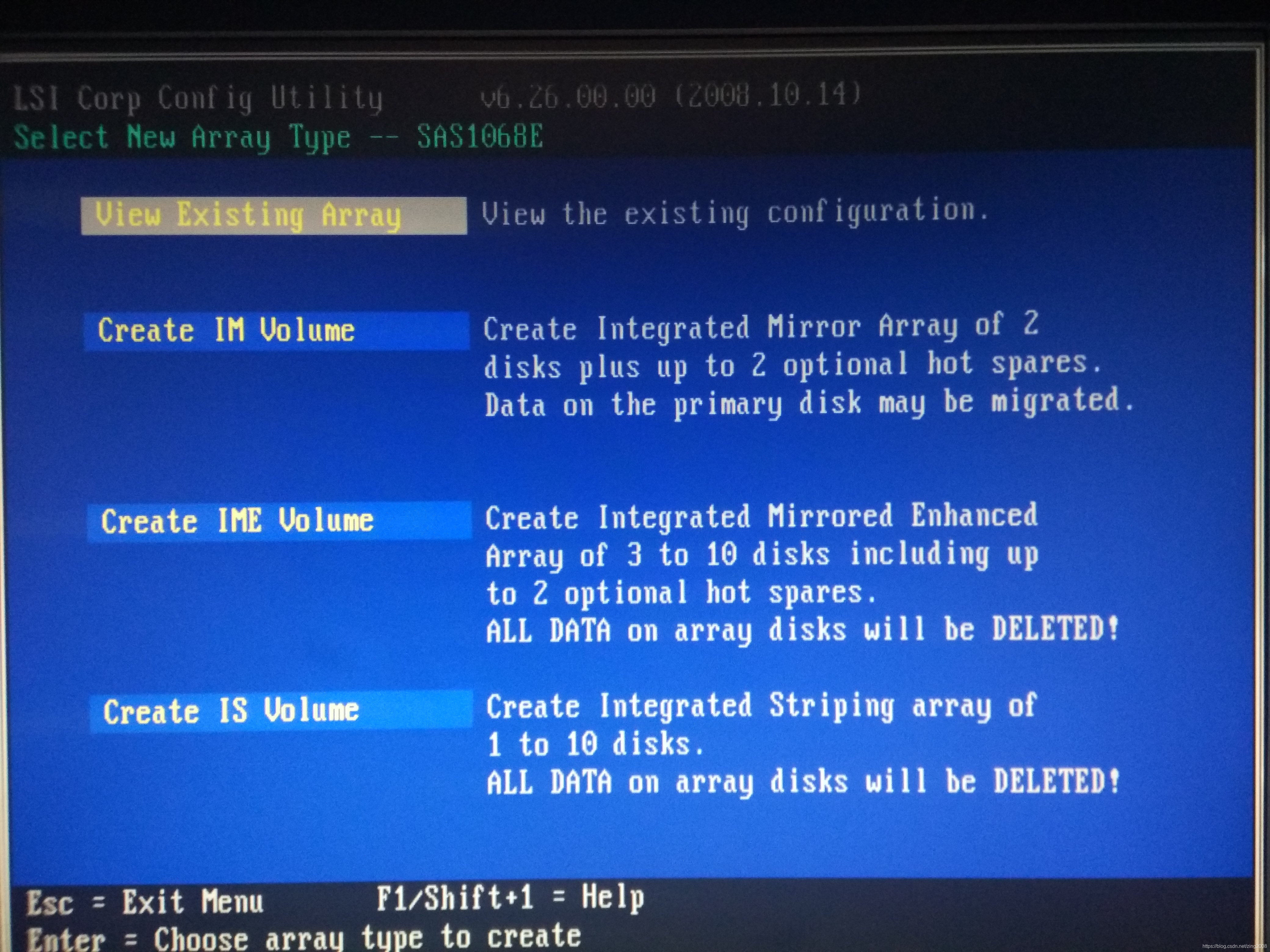

这里我们选择IM镜像卷（RAID-1）。

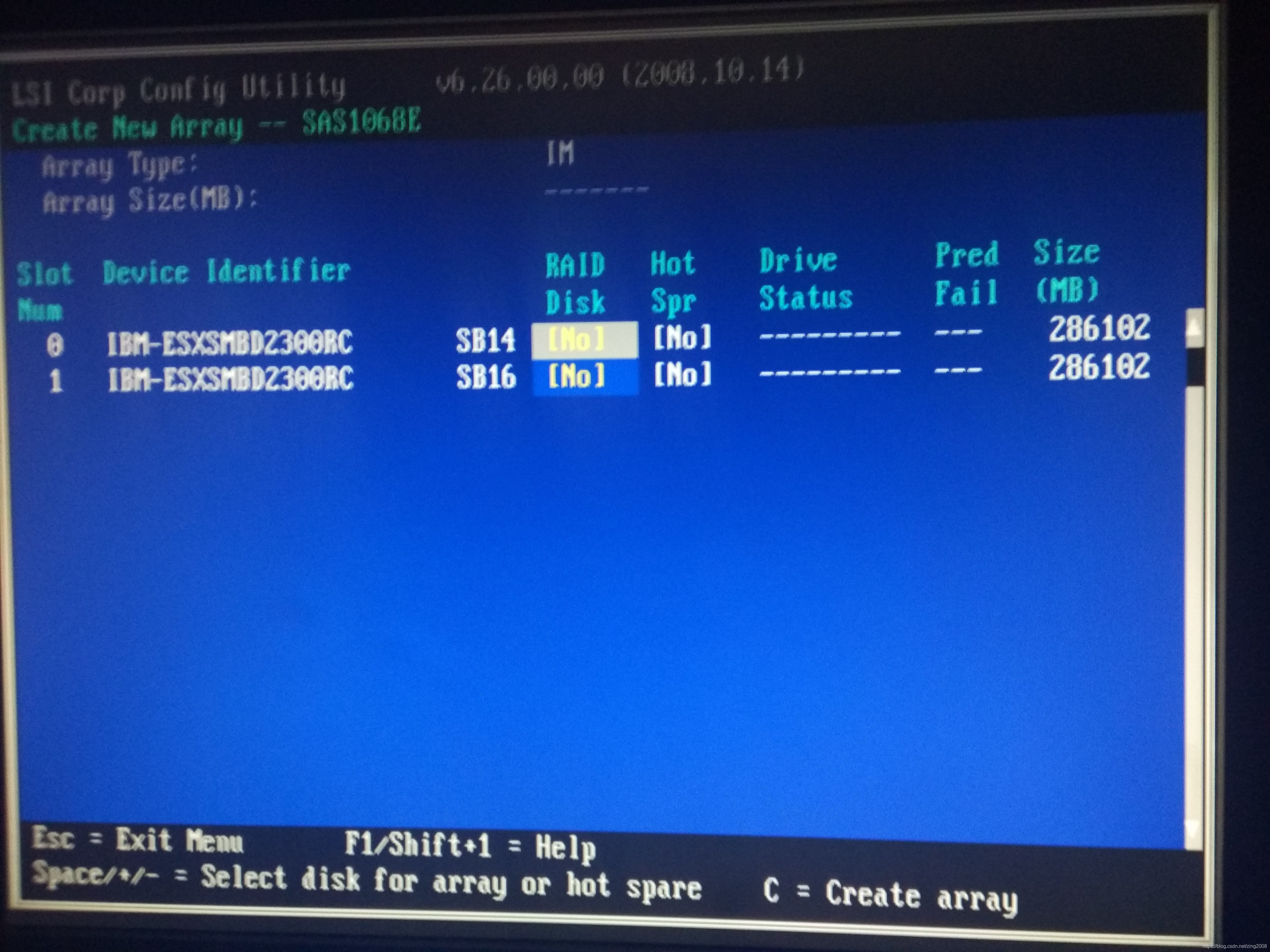

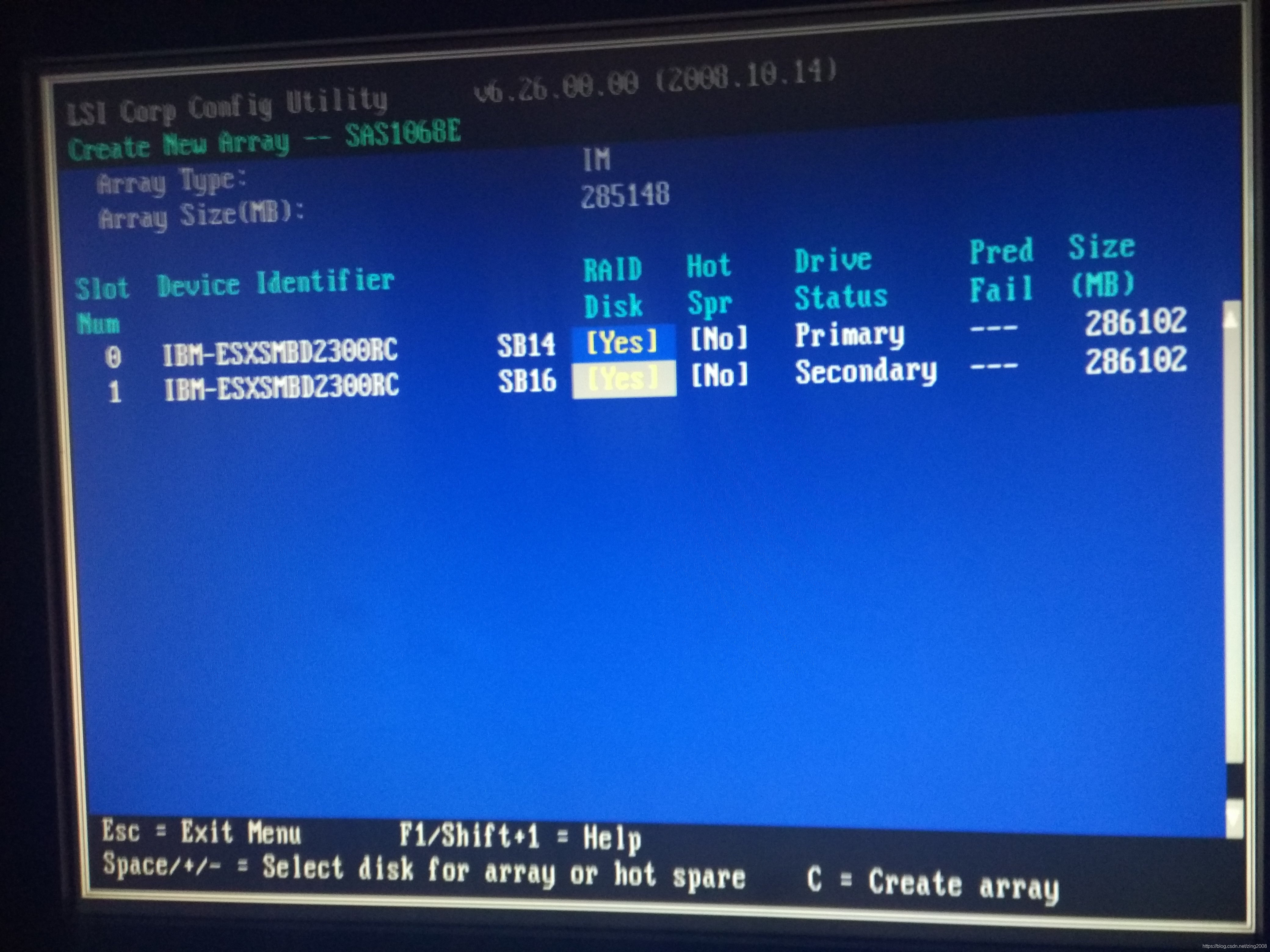

按<+>键，将磁盘加入RAID。

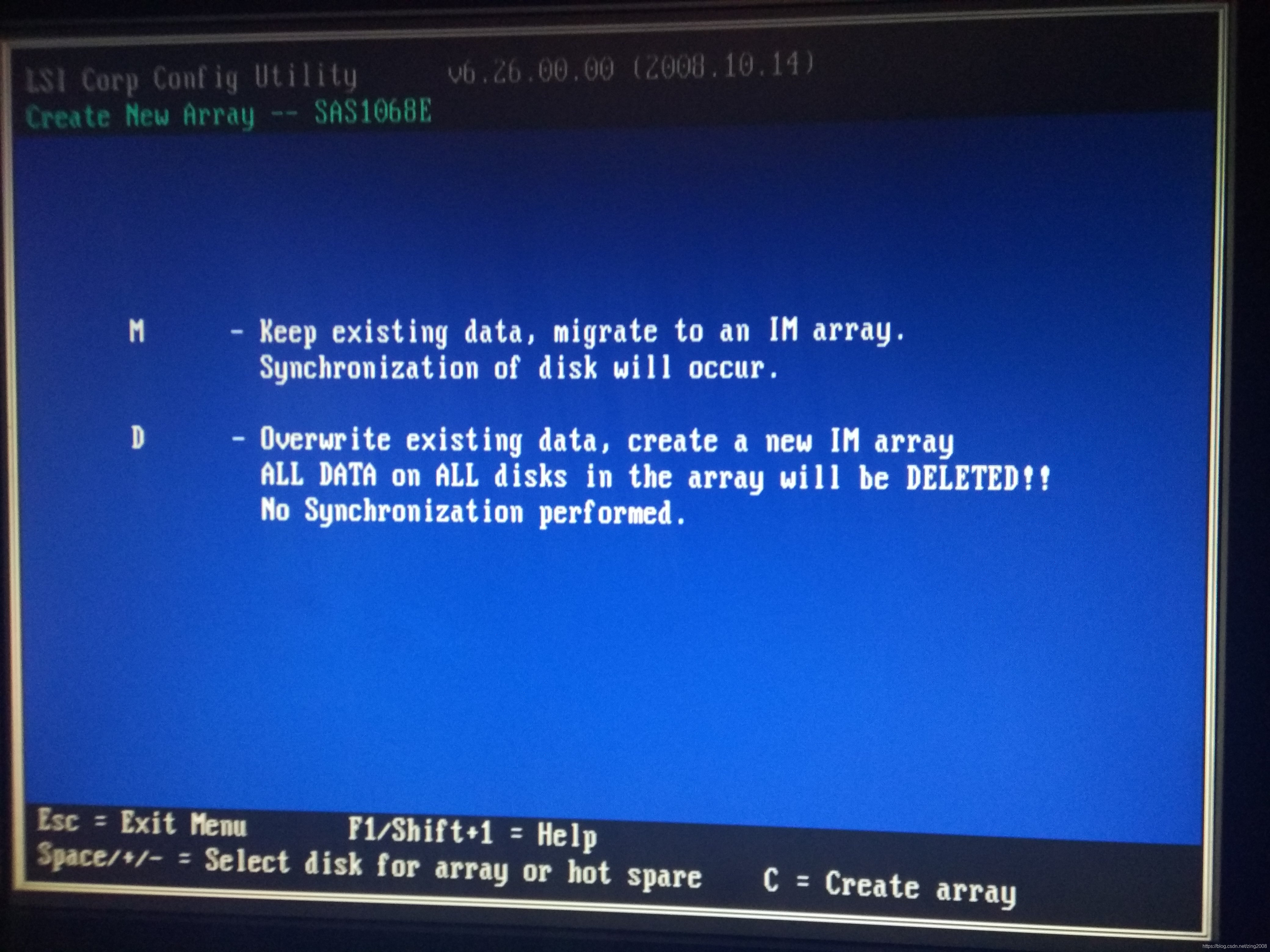

问是否保留数据，并且迁移到RAID中。这里选择 ‘D’ 覆盖数据。

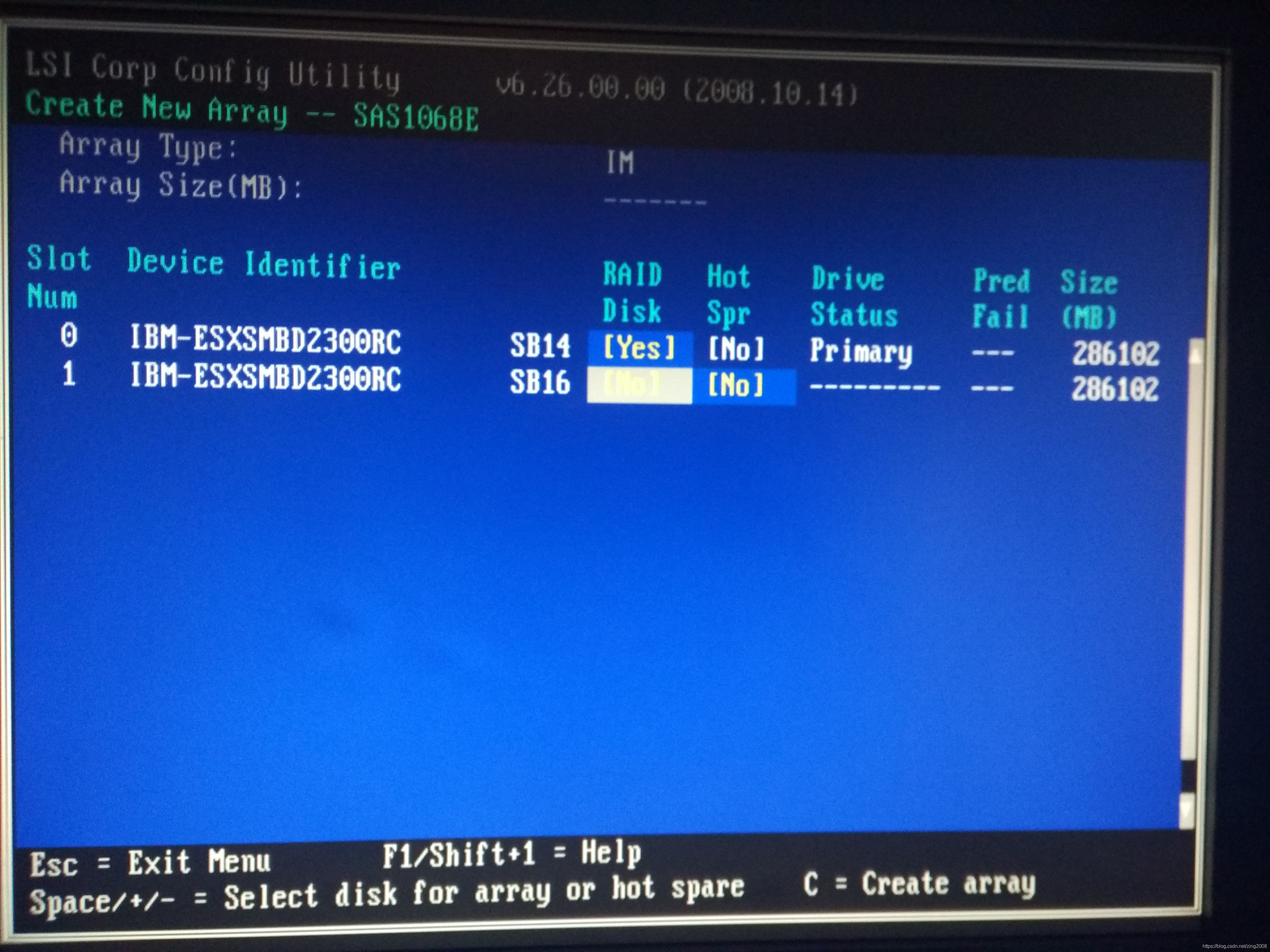

RAID Disk 项下将由 ’No‘ 改为 ’Yes‘，同样两块磁都设上 ’Yes'。

按<ESC>退出。

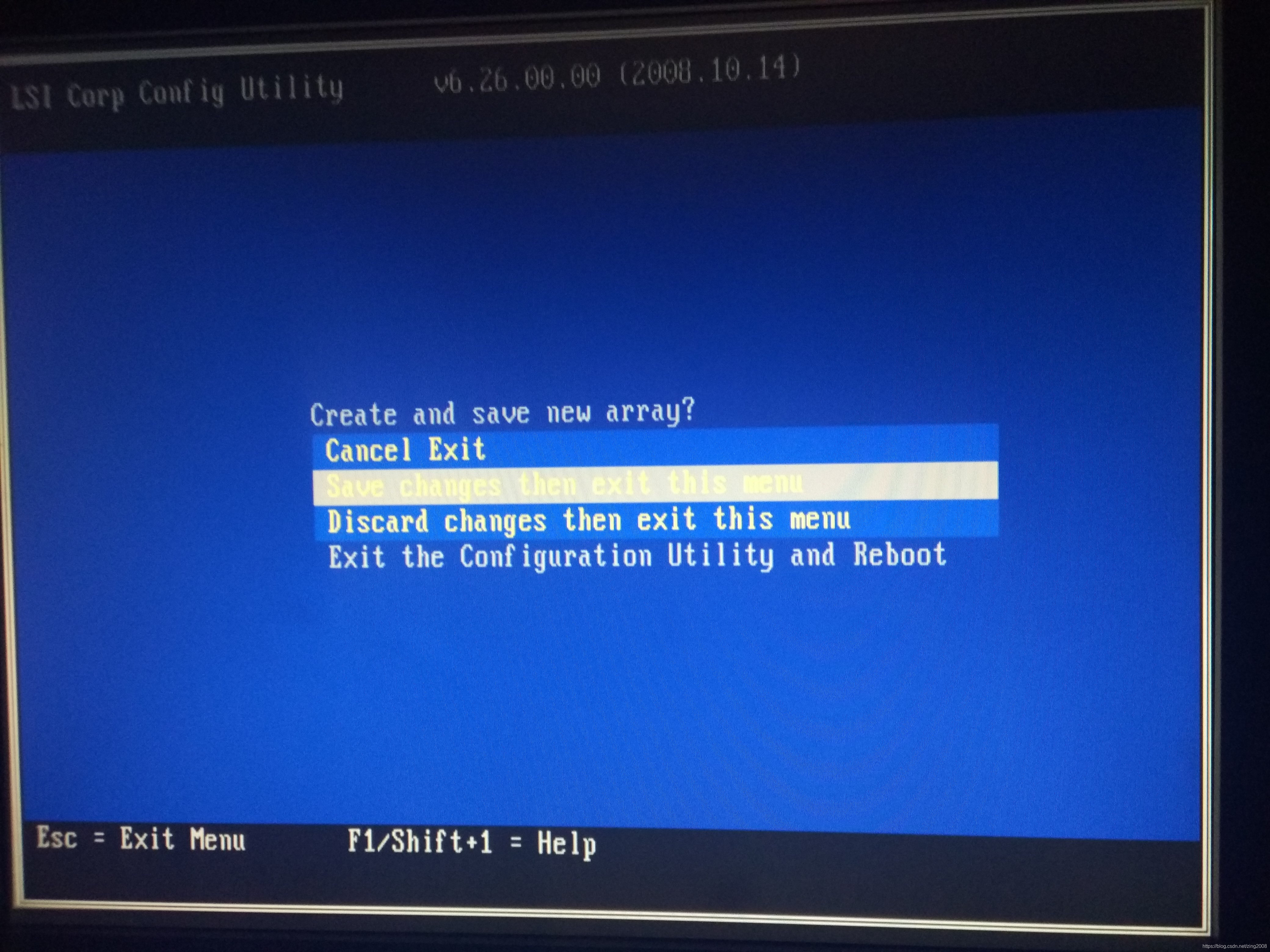

选择 ‘Save changes then exit this menu’。创建完成。

View RAID:

重启后再次进入RAID设置程序。（过程省略，如上述）

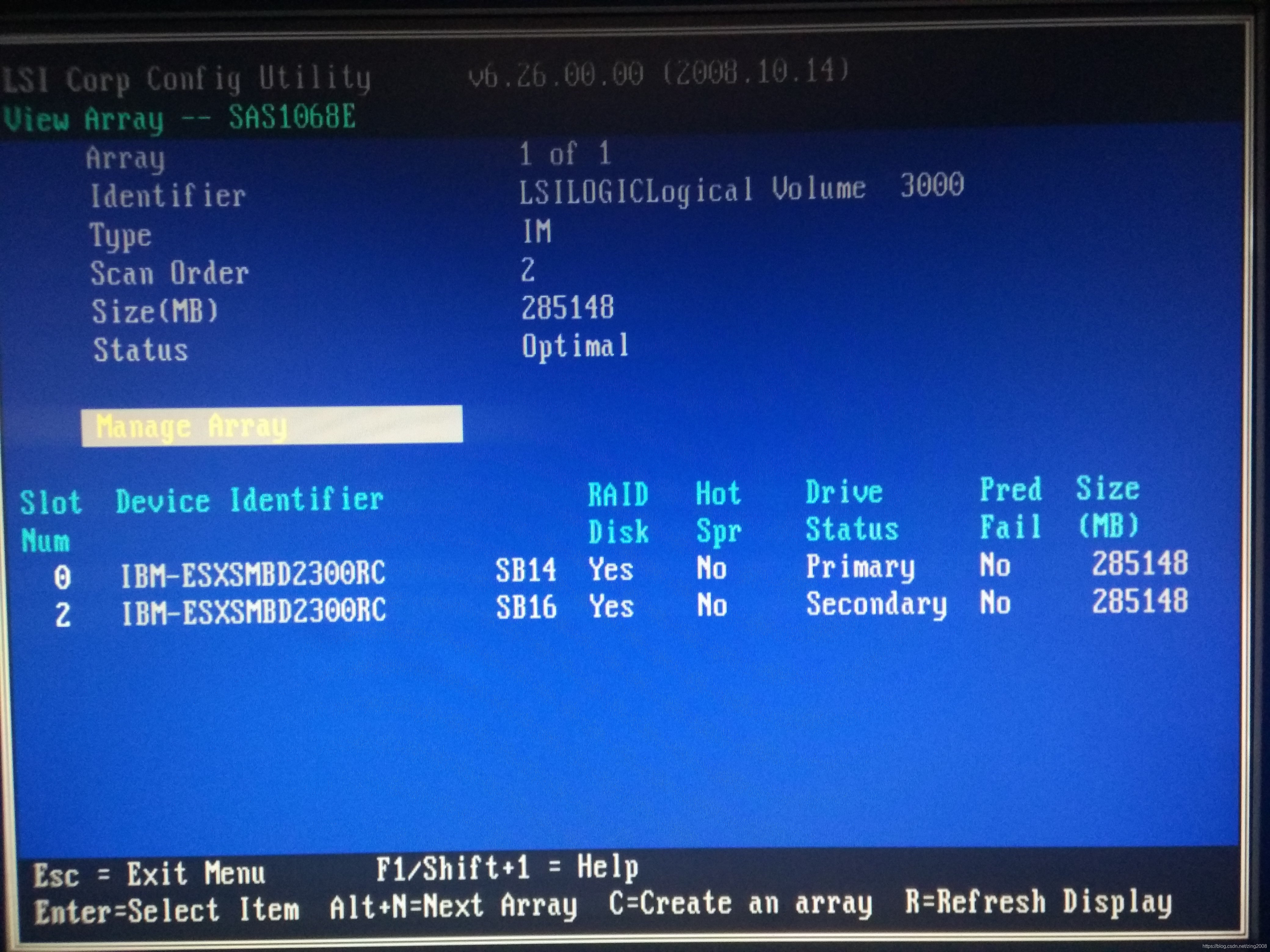

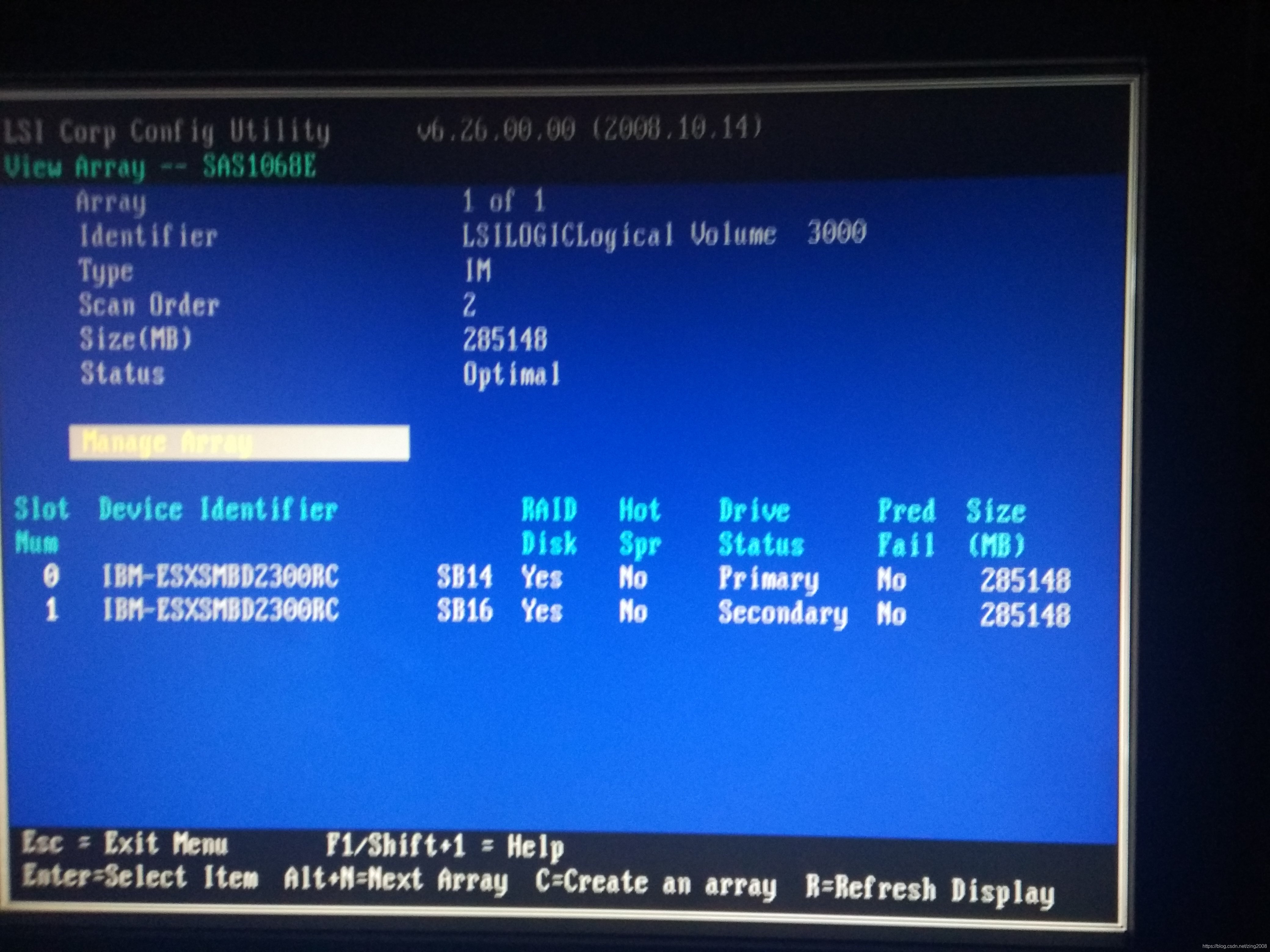

会出现 ‘View Existing Array’ 这个新菜单，进去看看。

可以看到（一块在第一个槽，另一块在第三个槽）两块磁盘都在RAID中，并且已经Optimal 了。

删除RAID：

在上图 ‘View Array’ 界面中，选择 'Manage Array'。

选择最后一个选项 'Delete Array'

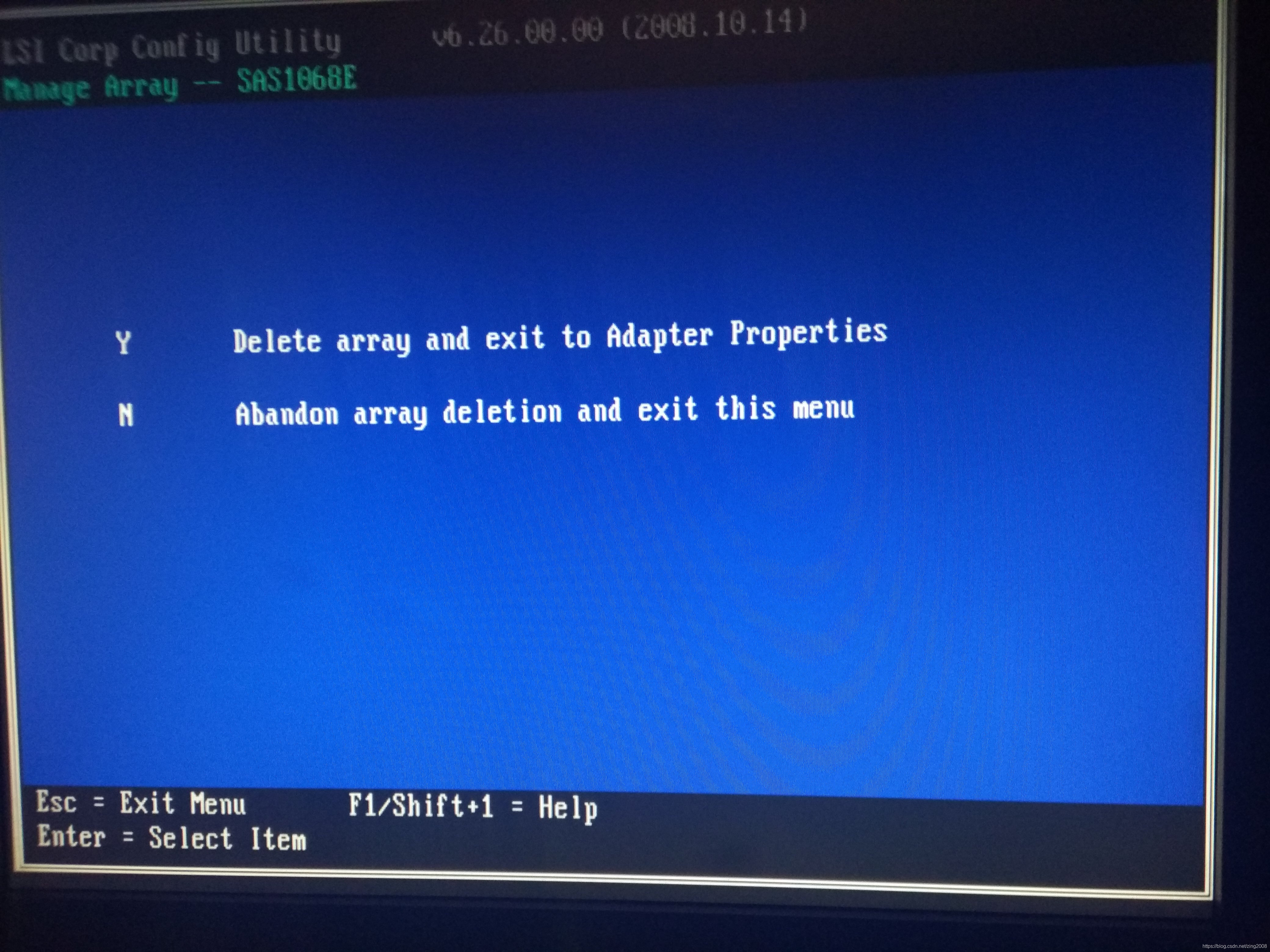

按<Y>键，选择删除。

同步RAID:

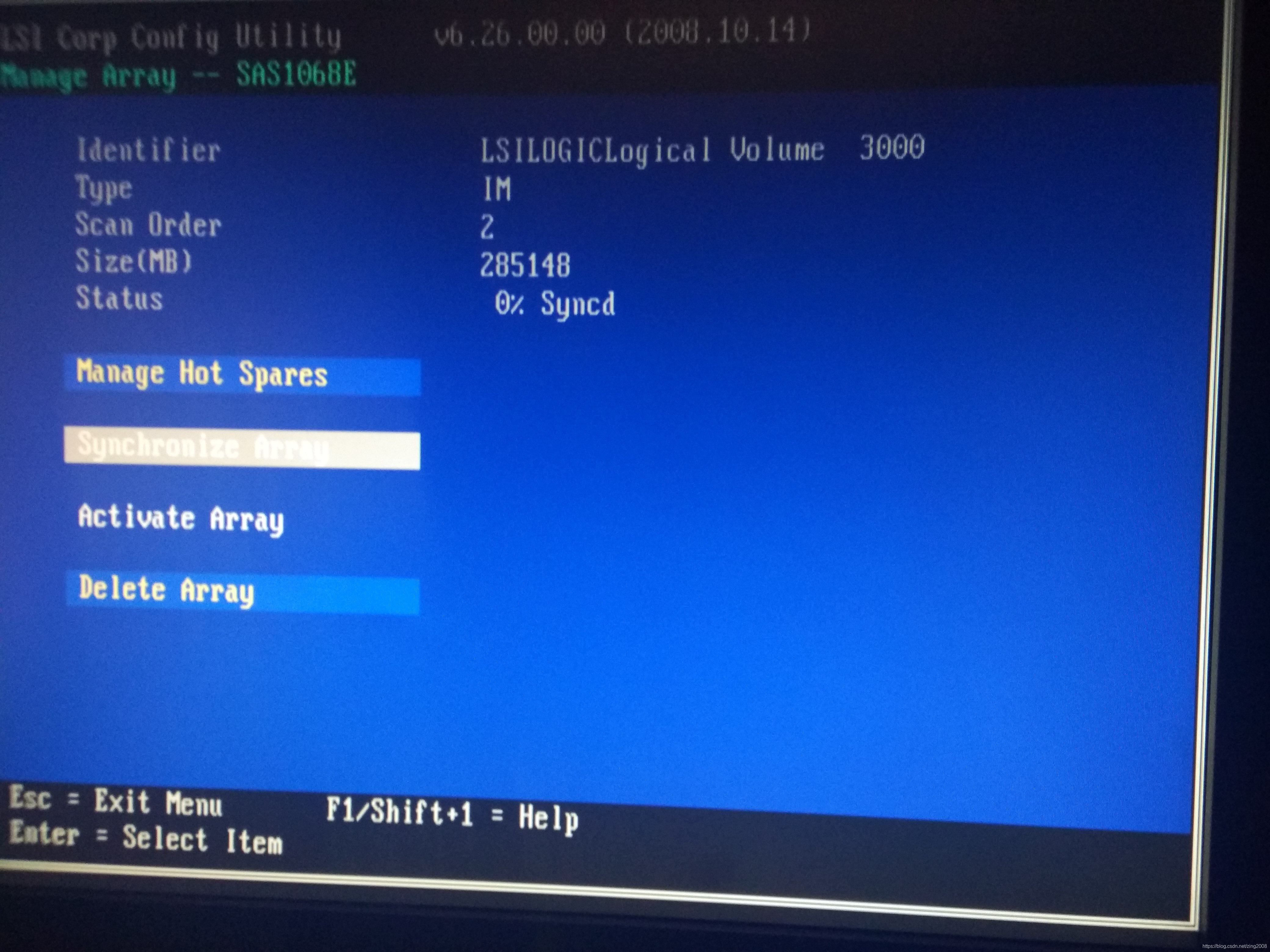

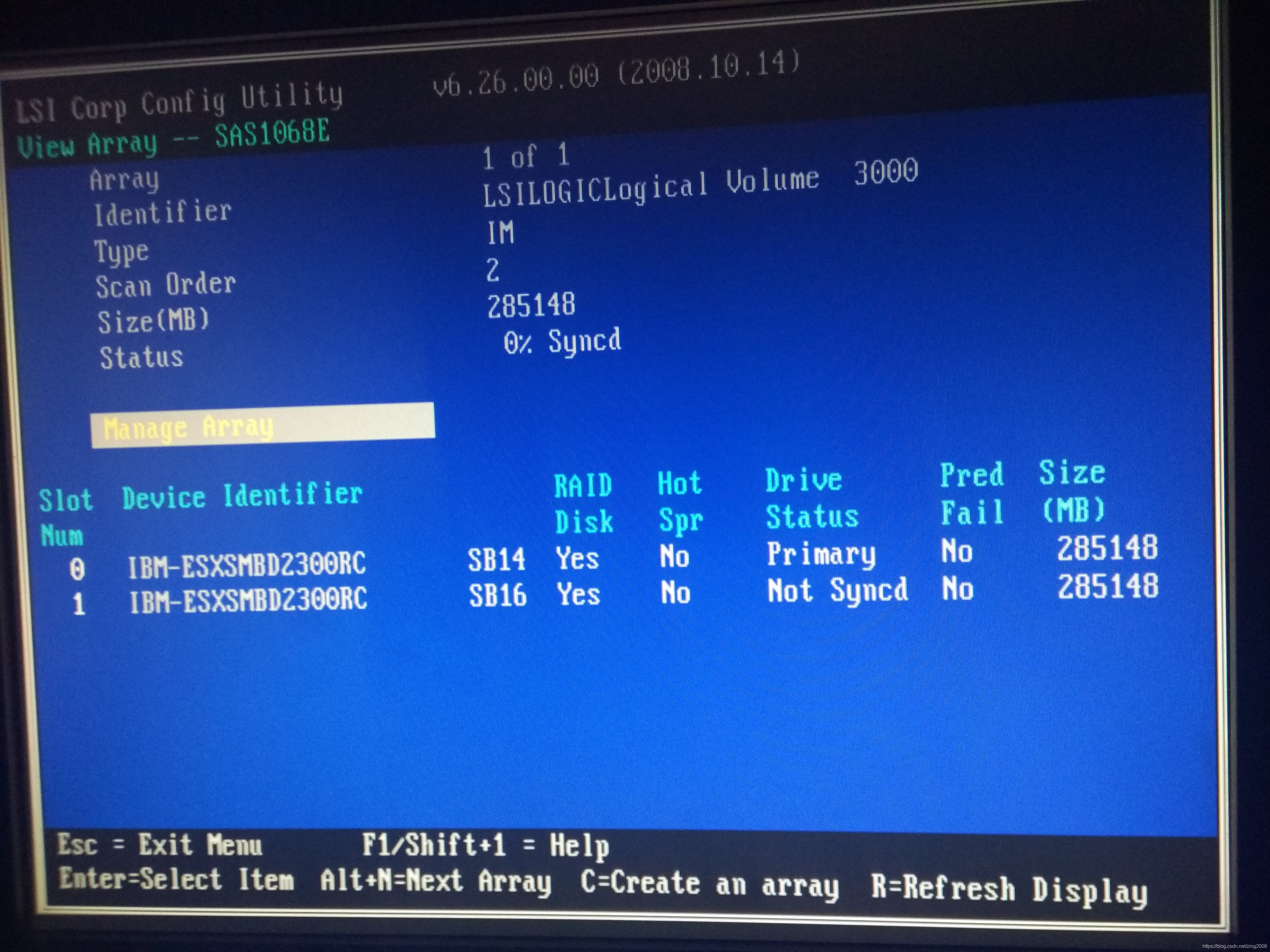

还是 'Manage Array' 界面， 选择 'Synchronize Array' 同步。

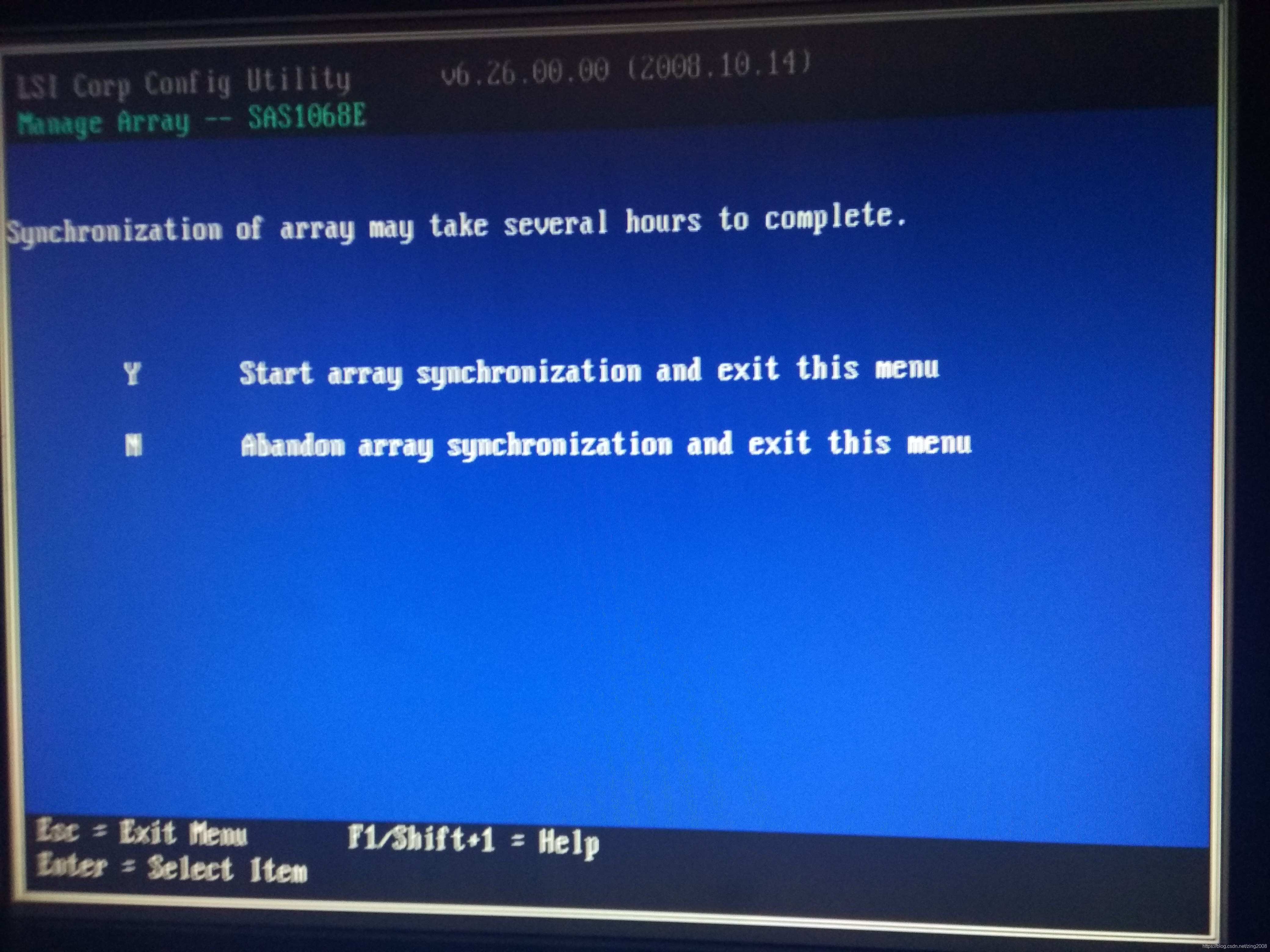

按<Y>键，开始同步。

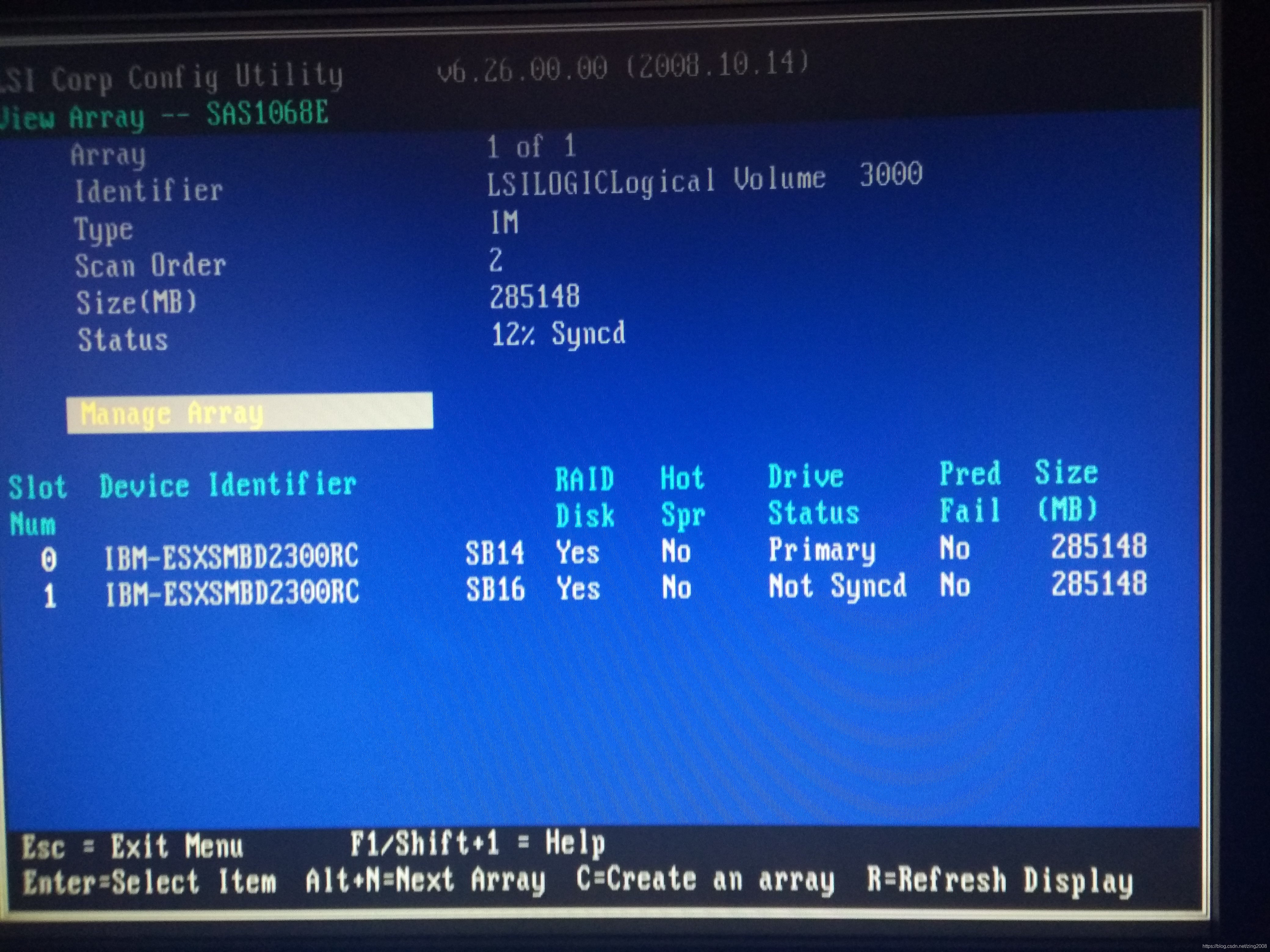

同步时间较长，耐心等待。（就这台的话，大概用了两个多小时的时间）

<ESC> 上级界面。

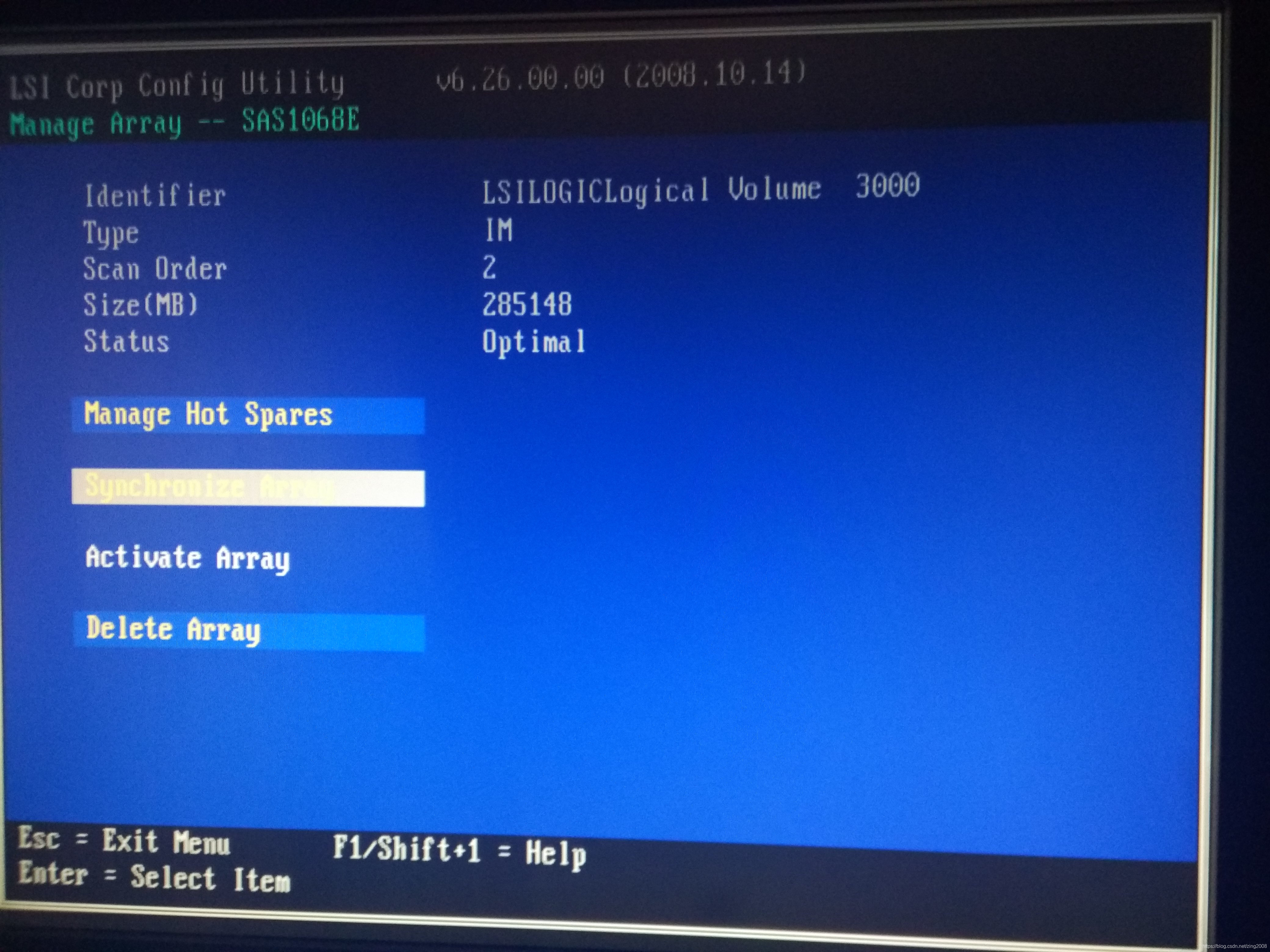

同步完成。

<ESC>键退出，再选 'Exit the Configuration Utility and Reboot' 重启动。

如果将其中一块磁盘拔出（假设有问题的话），会是什么样的呢？没错! 就会出现一开始图3的情况 DEGRADED !

Updating Adapter List !

Intergrated RAID exception detected;

    Volume (00:001) is currently in stats DEGRADED

enter the LSI Corp Configuration Utility to investigate !

Press Ctrl-C to start LSI Corp Configuration Utility...

如果再将拔掉的磁盘插回，使其恢复RAID呢？

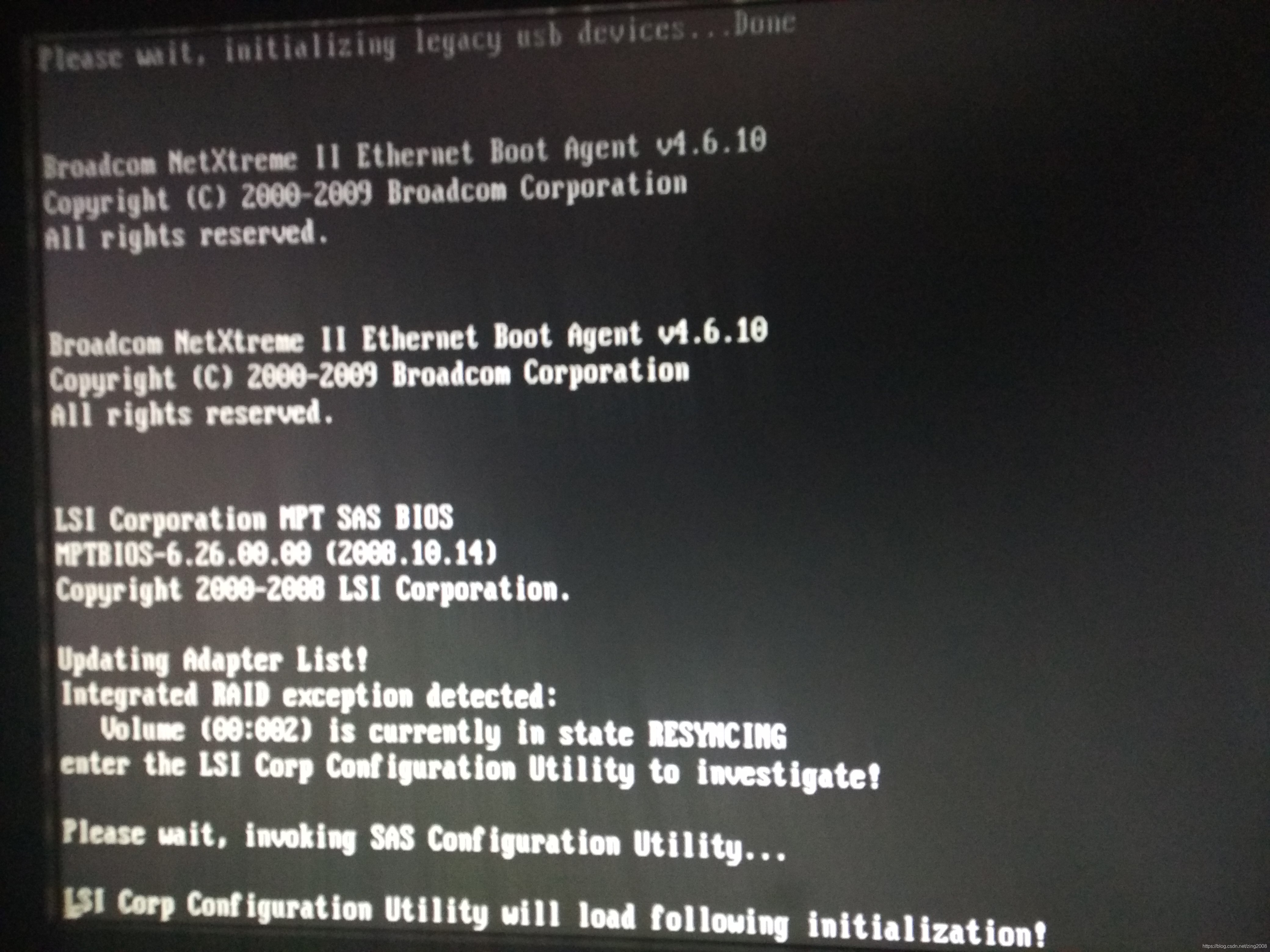

RESYNCING ！
