Digi XBee-PRO 900HP模块应用注意事项

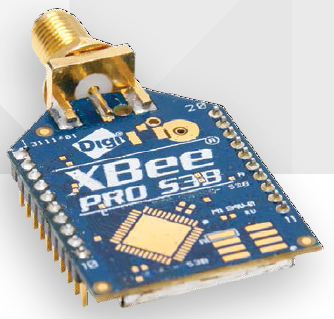

从第一次使用Digi XBee-PRO 900HP模块到现在，少说也有七八个年头了。惭愧的是，900HP模块的用户手册却从来没有仔仔细细的看过一遍。这几天，终于耐着性子看了一遍，还是有些收益的，现在就分享出来。先说说900HP模块的应用注意事项。

一、关于供电

模块要求的电压范围是2.1~3.6V，推荐使用3.3V。需要注意的是：<3.0V的电源电压，可能会降低性能，输出功率和接收灵敏度可能会降低。

模块的最大电流是RF发射的时候，按照手册数据：PL=4时，典型值为215mA，最大值为290mA。

因此推荐使用3.3V 300mA以上的电源给模块供电。

900HP模块对电源的要求如下：

不良的电源会导致无线电性能不佳，尤其是如果您未将电源电压保持在容差范围内或噪声过大的话。为了帮助减少噪声，建议放置1.0µF和47pF的电容器尽可能靠近PCB上的引脚1。若电源使用开关稳压器，首选高于500kHz的开关频率。将电源纹波限制在最大50mV的峰峰值。

二、关于电路板布局

XBee模块无需特殊的PCB设计注意事项，只是对天线部分要注意下：

天线位置对于获得最佳性能很重要。以下建议可帮助您实现最佳天线性能。将天线垂直向上（竖直）。天线沿垂直于其指向的方向辐射并接收最佳信号，因此垂直天线的全向辐射方向图在整个水平范围内最强。
