51单片机逆向，更新4，用P0口控制实现流水灯效果。

原创已于 2025-11-13 20:16:24 修改 · 1.3k 阅读

30 ·

CC 4.0 BY-SA版权

文章标签：

#51单片机 #嵌入式硬件 #单片机

于 2025-11-11 18:15:43 首次发布

51单片机逆向项目专栏收录该内容

1 篇文章

订阅专栏

51单片机逆向

51单片机逆向

51单片机逆向

51单片机逆向1，点亮一个LED示例

C代码

参考代码


#include <reg52.h>   //包含特殊功能寄存器定义的头文件

sbit LED = P0^0;     //位地址声明，注意：sbit必须小写、P大写！
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;

void main()
{
    ENLED = 0;
    ADDR3 = 1;
    ADDR2 = 1;
    ADDR1 = 1;
    ADDR0 = 0;
    LED = 0;        //点亮小灯
    while (1);      //程序停止在这里
}

hex烧录文件

在这里插入图片描述

用IDA加载

看下框图
在这里插入图片描述

这里看出从地址00出，跳到地址11处，这里是做初始化工作。完成之后跳到我们的用户程序main中。

初始化程序
我们一步一步来，这里先从简单的开始。
在这里插入图片描述

跳转指令总结：

这里用到了短跳sjmp和长跳limp指令。其中02 00 11 ，02 后面给的是绝对值地址，这个是长跳，02是机器码
长跳给绝对值地址
其中验证一下，从初始化完成跳转到用户函数也是用的绝对值跳转，长跳。
长跳指令验证

下面看一下短跳：
短跳用到的是sjmp指令 80 是机器码，后面给一个有符号的地址（这个地址是相对地址，区别于绝对值地址。），这里要注意是有符号的，一般这样理解就没有错。如果是负数就是回跳，是正数往下跳。（注意FE需要转换为有符号的数。）
短跳指令sjmp
这里看一下指令djnz,机器码D8 FD
DJNZ跳转指令
djnz是给的相对指令，相对于当前pc指针的值。这里FD也是有符号数。
给同学们留一个作业，FD转换为有符号数是多少？

51单片机逆向2，LED闪烁示例

C代码

#include<reg52.h>

sbit LED = P0^0;
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;

void main()  //void即函数类型
{
    //以下为声明语句部分
    unsigned int i = 0;  //定义一个无符号整型变量i，并赋初值0

    //以下为执行语句部分
    ENLED = 0;   //U3、U4两片74HC138总使能
    ADDR3 = 1;   //使能U3使之正常输出
    ADDR2 = 1;   //经U3的Y6输出开启三极管Q16
    ADDR1 = 1;
    ADDR0 = 0;
    while (1)
    {
        LED = 0;                  //点亮小灯
        for (i=0; i<30000; i++);  //延时一段时间
        LED = 1;                  //熄灭小灯
        for (i=0; i<30000; i++);  //延时一段时间
    }
}

hex烧录文件

hex文件

用IDA加载

看下框图，框图比项目1点亮led要复杂多了。看下面的分析。

在这里插入图片描述

汇编代码分析

1，这里我们分成模块来分析。从这里直接跳到初始化函数中。

2，初始化函数和上面基本一致，这里略。

初始化完成初始化之后跳到用户函数。这里重点是用户函数的分析。
初始化函数

3，用户函数分析

用户函数有点复杂，我们先看用户函数的小框架

4 ，这一段赋值和点亮led代码一致，为了方便理解这里我给添加注释，下面看重点的。

两个复位，三个置位指令

5，点亮led

点亮led

6,循环

a，这里先把A寄存器清零，同时R6，R7都清零。
b,R7加1
c, 判断R7（？）与#0是否相等不相等跳到code_17的位置。code_17也是相对位置，相对距离是1个单位。
d,R6与#0x75不相等跳到code_12的位置，这里F8也是相对位置，记住这是有符号的需要大家手动转换一下。
说明：30,000 = 0x7530,在51系统中7530被分割成两部分。
上面跳到code12的位置，重复执行b—>d的步骤。结果就是当R7加到0时候，跳出改循环，这个循环我把有用的代码提取出来
code_12:INC R7
CJNE R7 #0 code_17
code_17:cjne R6, #0x75, code_12(在这个循环中R6始终等于0不满足条件），所以上面这段指令会一致循环，当R7+++++++，溢出为0的时候满足跳出该循环（相对的说法）。
溢出之后CJNE R7 #0 code_17 这条指令满足条件，顺序执行，R6++++
也上两个循环满足0x75之后，在执行inc R7
cjne R7, #0x30, code_12,0不等于0x30.所以还需要循环到0x30.完成上面循环之后，跳出循环延时时间到。

上面循环完成了。就需要熄灭LED
LED熄灭

这里就是一两，一灭完成，下面记住重复上面的循环，不过这里的差比是循环的时候跳转的位置不一样。我们看一下差异。

第二个大循环

这里看出跳到的是code_d，也就是点亮led的位置。这也就是while(1)的大循环。

这里需要说一下，clr c 这里用到了subb指令所以需要献给cy清零
在这里插入图片描述

51单片机逆向3、用P0口控制实现流水灯效果

C代码

 #include <reg52.h>

sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;

void main()
{
    unsigned int i = 0;     //定义循环变量i，用于软件延时
    unsigned char cnt = 0;  //定义计数变量cnt，用于移位控制

    ENLED = 0;
    ADDR3 = 1;
    ADDR2 = 1;
    ADDR1 = 1;
    ADDR0 = 0;
    while (1)  //主循环，程序无限循环执行该循环体语句
    {
        P0 = ~(0x01 << cnt);      //P0等于1左移cnt位，控制8个LED
        for (i=0; i<20000; i++);  //软件延时
        cnt++;                    //移位计数变量自加1
        if (cnt >= 8)             //移位计数超过7后，再重新从0开始
        {
            cnt = 0;
        }
    }
}

hex烧录文件

02 00 3C E4 FF FE FD C2  94 D2 93 D2 92 D2 91 C
90 A8 05 74 01 08 80 02  C3 33 D8 FC F4 F5 80 E
FE FF 0F BF 00 01 0E BE  4E F8 BF 20 F5 0D ED C
94 08 74 80 94 80 40 D9  E4 FD 80 D5 78 7F E4 F
D8 FD 75 81 07 02 00 03
000  ?? ?? ?? ?? ?? ?? ?? ??  ?? ?? ?? ?? ?? ??
010  ?? ?? ?? ?? ?? ?? ?? ??  ?? ?? ?? ?? ?? ??
020  ?? ?? ?? ?? ?? ?? ?? ??  ?? ?? ?? ?? ?? ??
030  ?? ?? ?? ?? ?? ?? ?? ??  ?? ?? ?? ?? ?? ??
040  ?? ?? ?? ?? ?? ?? ?? ??  ?? ?? ?? ?? ?? ??
050  ?? ?? ?? ?? ?? ?? ?? ??  ?? ?? ?? ?? ?? ??

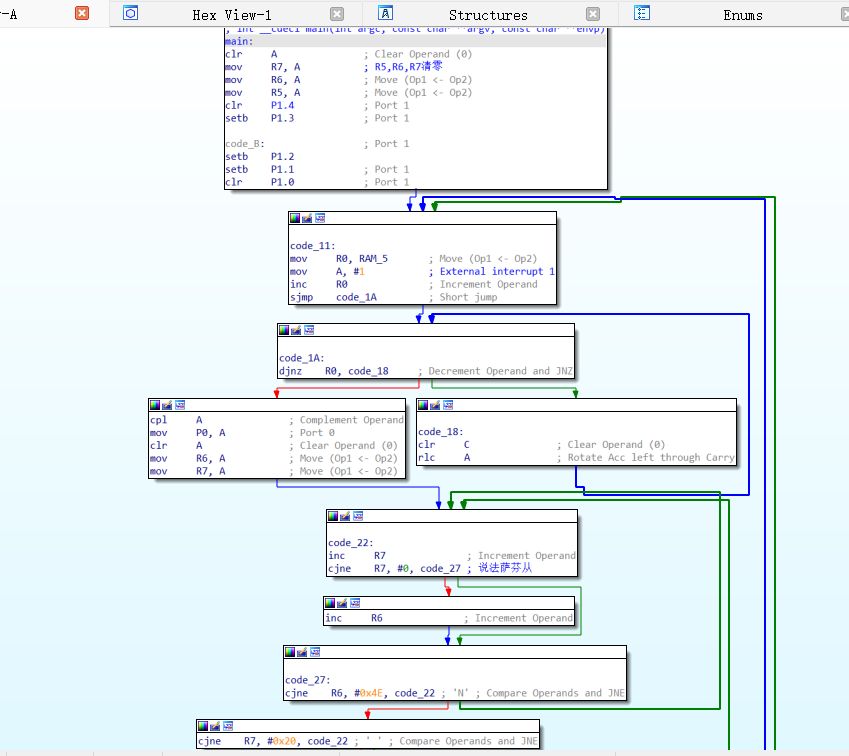

用IDA加载

这里稍微看一下大概就可以了。我们把重点放在初始化和main函数里面。
这里稍微看一下就可以了

汇编代码分析：

1 程序入口

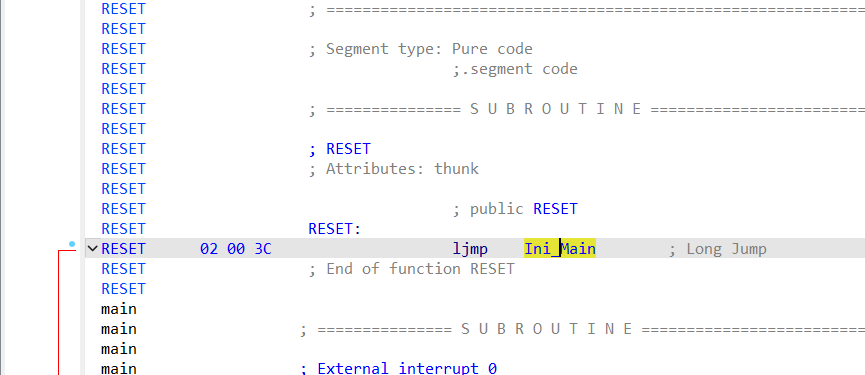

从入口直接跳到初始化到吗Ini_Main函数里面。这里是一个长跳指令ljmp,机器码（02）后面跟的是绝对值地址。3C的地方，我们跳到3C的地方。
跳到初始化的位置

2 初始化Ini_Main函数的分析

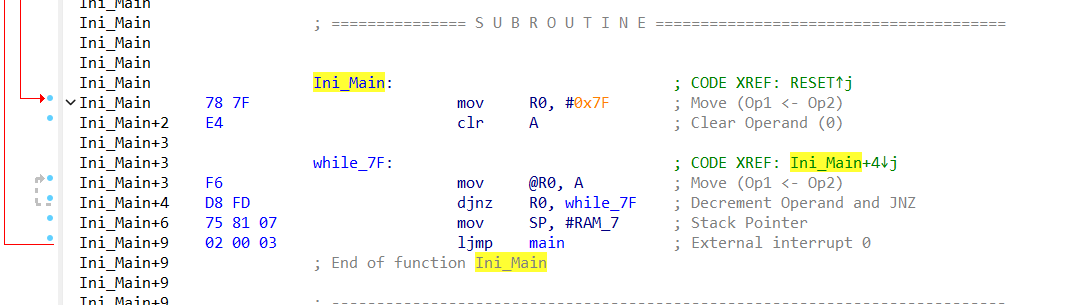

逆向代码
这里可以看出初始化就是对内存0-127之前的范围初始化为0，循环128次，对内存初始化，后面是设置栈顶指针。

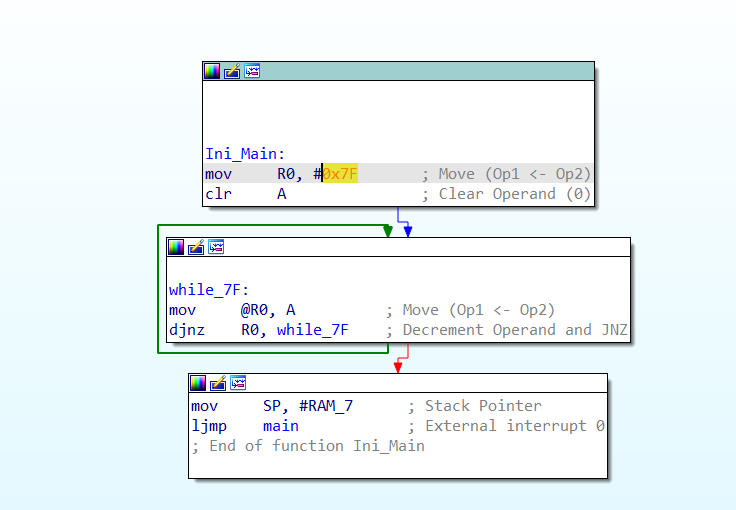

初始化的框图

3，用户函数main的分析：

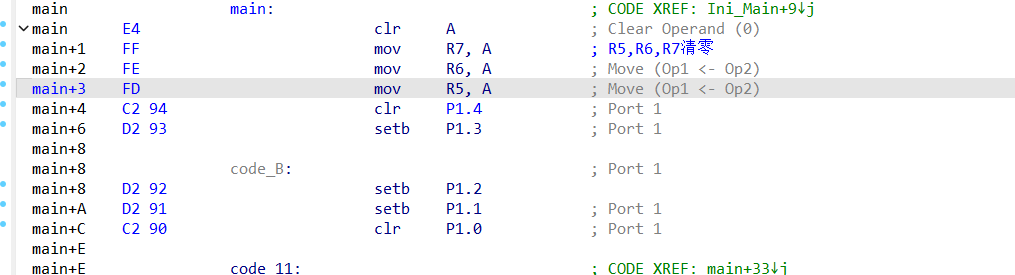

1，对IO口进行赋值，并对寄存器R5,6,7进行清零

在这里插入图片描述

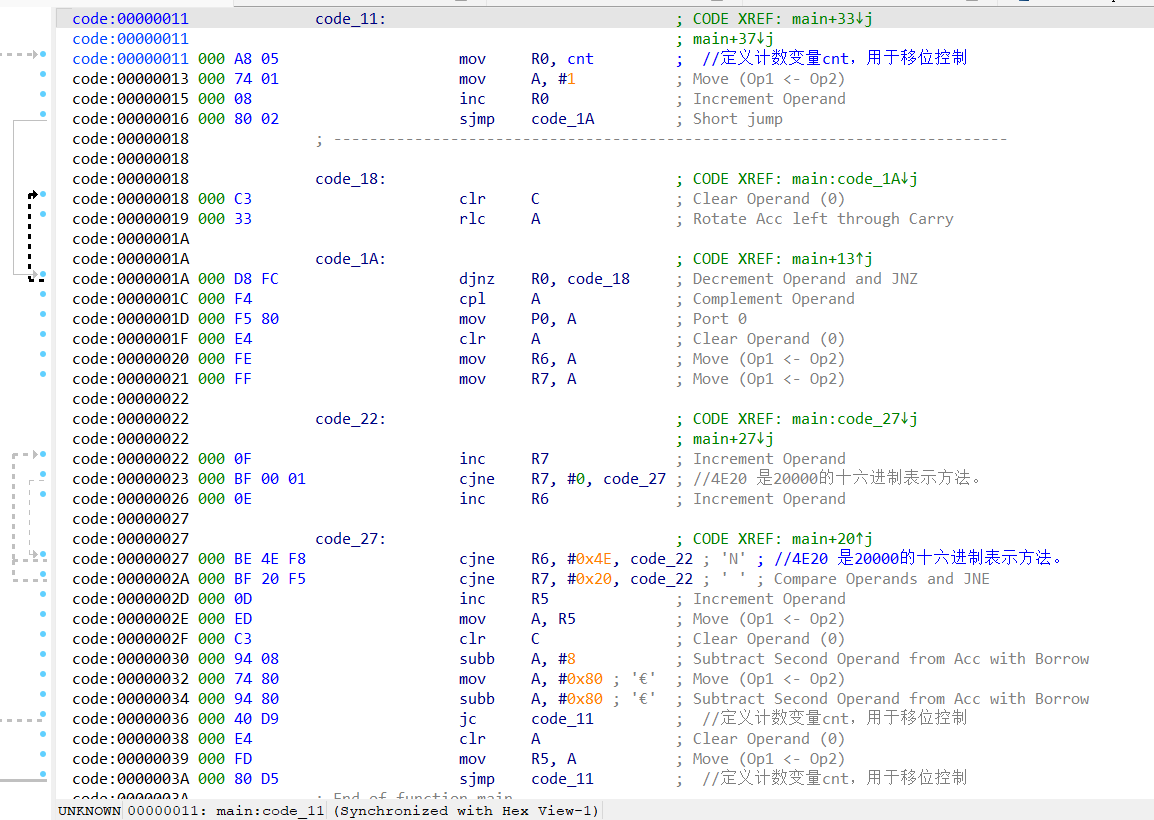

2，双循环
双循环这里可以参考上面的2，3的内容
3，补充一下，移位指令。rlc指令，机器码（0x33）
这里是循环对移位指令的操作。

###总结：这里没有新鲜内容，内容框架。
