SEGGER-RTT调试（代替串口printf输出）的使用方法

最新推荐文章于 2025-08-13 18:30:46 发布
转载 最新推荐文章于 2025-08-13 18:30:46 发布 · 2.8k 阅读 · 7

本文介绍如何在无串口输出的情况下，利用SEGGER-RTT进行嵌入式系统的调试。通过安装jlink驱动，配置SEGGER-RTT源文件到项目，实现使用SEGGER_RTT_printf()函数进行实时打印输出。

在没有串口printf输出的情况下，可以使用SEGGER-RTT进行嵌入式开发调试。
RTT Real Time Terminal 即jink的实时终端
使用方法

1. 安装jlink V5.02或以上版本的驱动

在这里插入图片描述
我装的是V5.02d版本Jlink，可以在网上找到安装包进行安装。

安装完成后，打开安装路径，可以看到以下应用程序：

这里写图片描述

我们用到的是头两个。

2. 将SEGGER-RTT的源文件配置到项目程序中

网上下载源文件RTT_Implementation_140925解压得到

这里写图片描述

将RTT文件夹和Syscalls文件夹复制到工程路径下，并在工程中添加文件

SEGGER_RTT.c、SEGGER_RTT.h、SEGGER_RTT_Conf.h、SEGGER_RTT_printf.c和RTT_Syscalls_KEIL.c，如果用的是其他IDE，就添加RTT_Syscalls_IAR.c或RTT_Syscalls_GCC.c。

这里写图片描述

在“Options for Target”中包含头文件路径。

3. 应用示例

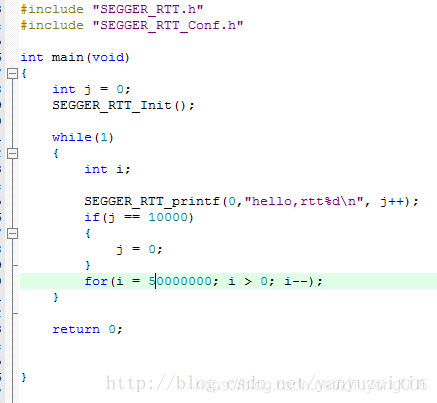

在这里插入图片描述

如图，添加头文件“SEGGER_RTT,h”和“SEGGER_RTT_Conf.h”，

然后调用SEGGER_RTT_Init()初始化

此时便可以使用SEGGER_RTT_printf()函数进行打印输出了

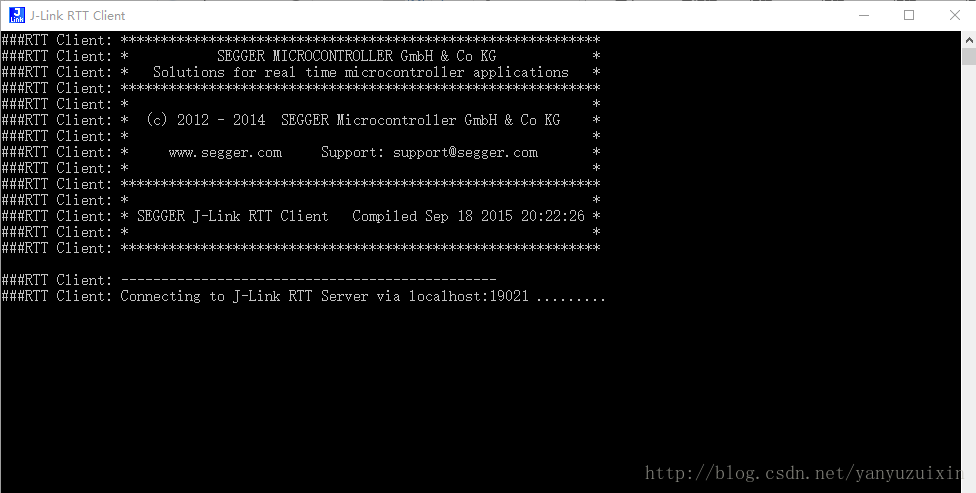

打开以下两个程序

这里写图片描述

这里写图片描述

这里写图片描述

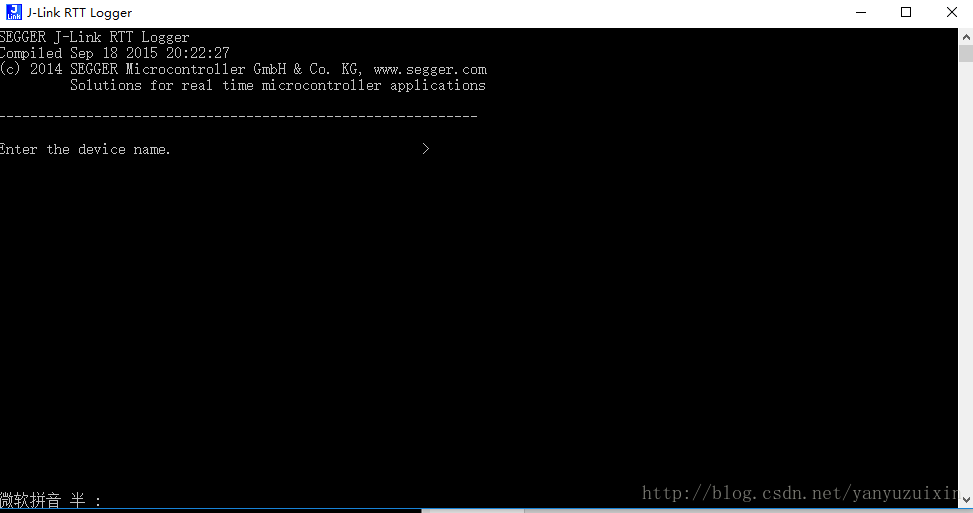

此时还没有连接上设备，在J-Link RTT Logger中提示输入设备信息

这里写图片描述

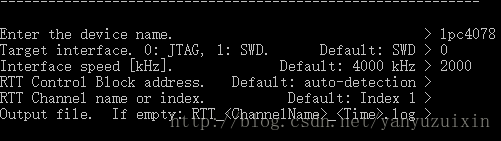

头三项实际填写，相关信息在Keil中可以找到，其他选择默认，一路Enter
J-Link RTT Logger显示如下

这里写图片描述

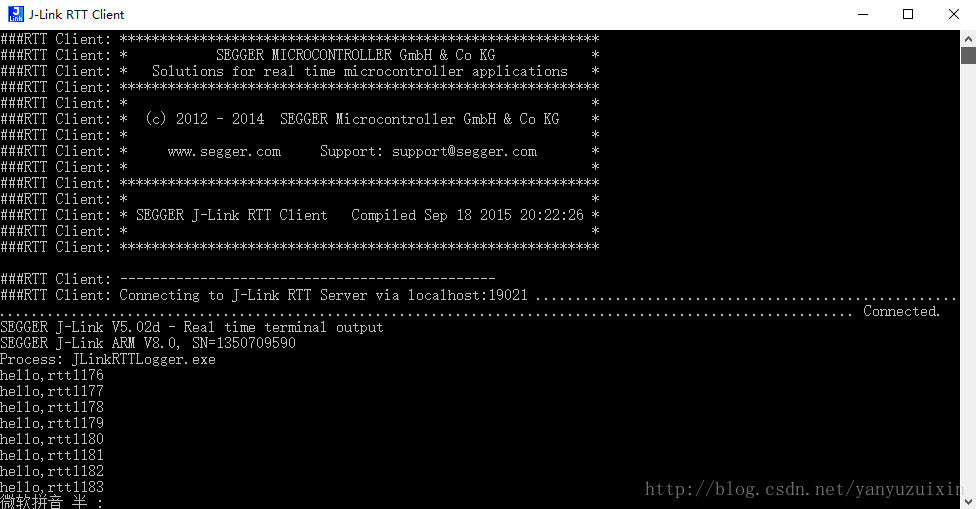

J-Link RTT Client显示已连接，并成功输出打印内容

这里写图片描述
