JVM运行时内存结构

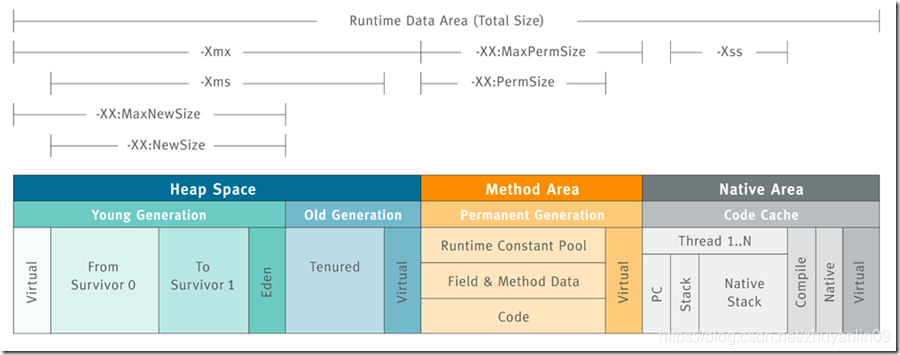

主要结构：堆内存、方法区、栈（说明：基于JDK1.7）

• 堆内存是JVM中最大的一块由年轻代和老年代组成，而年轻代内存又被分成三部分，Eden空间、From Survivor空间、To Survivor空间,默认情况下年轻代按照8:1:1的比例来分配；
• 方法区存储类信息、常量、静态变量等数据，是线程共享的区域，为与Java堆区分，方法区还有一个别名Non-Heap(非堆)；
• 栈又分为java虚拟机栈和本地方法栈主要用于方法的执行；



Java堆（Java Heap）是Java虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，几乎所有的对象实例都在这里分配内存。Java堆是垃圾收集器管理的主要区域，因此很多时候也被称做“GC堆”。如果从内存回收的角度看，由于现在收集器基本都是采用的分代收集算法，所以Java堆中还可以细分为：新生代和老年代；再细致一点的有Eden空间、From Survivor空间、To Survivor空间等。根据Java虚拟机规范的规定，Java堆可以处于物理上不连续的内存空间中，只要逻辑上是连续的即可，就像我们的磁盘空间一样。在实现时，既可以实现成固定大小的，也可以是可扩展的，不过当前主流的虚拟机都是按照可扩展来实现的（通过-Xmx和-Xms控制）。如果在堆中没有内存完成实例分配，并且堆也无法再扩展时，将会抛出OutOfMemoryError异常。

方法区（Method Area）

与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码等数据。虽然Java虚拟机规范把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫做Non-Heap（非堆），目的应该是与Java堆区分开来。对于习惯在HotSpot虚拟机上开发和部署程序的开发者来说，很多人愿意把方法区称为“永久代”（Permanent Generation），本质上两者并不等价，仅仅是因为HotSpot虚拟机的设计团队选择把GC分代收集扩展至方法区，或者说使用永久代来实现方法区而已。对于其他虚拟机（如BEA JRockit、IBM J9等）来说是不存在永久代的概念的。即使是HotSpot虚拟机本身，根据官方发布的路线图信息，现在也有放弃永久代并“搬家”至Native Memory来实现方法区的规划了。

JVM栈（JVM Stacks）

每当启动一个新线程的时候，java虚拟机都会为它分配一个java栈。java以栈帧为单位保存线程的运行状态。虚拟机只会对java栈执行两种操作：以栈帧为单位的压栈或者出栈。每个线程包含一个栈区，栈中只保存基础数据类型的对象和自定义对象的引用(不是对象)，对象都存放在堆区中 。每个栈中的数据(原始类型和对象引用)都是私有的，其他栈不能访问。 栈分为3个部分：基本类型变量区、执行环境上下文、操作指令区(存放操作指令)。


本地方法栈（Native Method Stacks）

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别不过是虚拟机栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的Native方法服务。虚拟机规范中对本地方法栈中的方法使用的语言、使用方式与数据结构并没有强制规定，因此具体的虚拟机可以自由实现它。甚至有的虚拟机（譬如Sun HotSpot虚拟机）直接就把本地方法栈和虚拟机栈合二为一。与虚拟机栈一样，本地方法栈区域也会抛出StackOverflowError和OutOfMemoryError异常。

程序计数器 (Program Counter (PC) Register)

用于保存当前线程执行的内存地址。由于JVM程序是多线程执行的（线程轮流切换），所以为了保证线程切换回来后，还能恢复到原先状态，就需要一个独立的计数器，记录之前中断的地方，可见程序计数器也是线程私有的。注意这个区域是唯一一个不抛出OutOfMemoryError的运行时数据区。


特别说明：（以下是JDK8变更的部分）

• 移除了永久代（PermGen），替换为元空间（Metaspace）；
• 永久代中的 class metadata 转移到了 native memory（本地内存，而不是虚拟机）；
• 永久代中的 interned Strings 和 class static variables 转移到了 Java heap；
• 永久代参数 （PermSize MaxPermSize） -> 元空间参数（MetaspaceSize MaxMetaspaceSize）；

JDK8变更的原因：

• 字符串在永久代中，容易出现性能问题和内存溢出；
• 类及方法和信息等比较难确定其大小，因此对于永久代的代销指定比较困难，太小容易出现永久代溢出，太大容易出现老年代溢出；
• 永久代会为GC带来不必要的复杂度，并且回收效率偏低；
• Oracle可能会将HotSpot 与JRockit 合二为一；
