20190712_8258_function detail_疑问

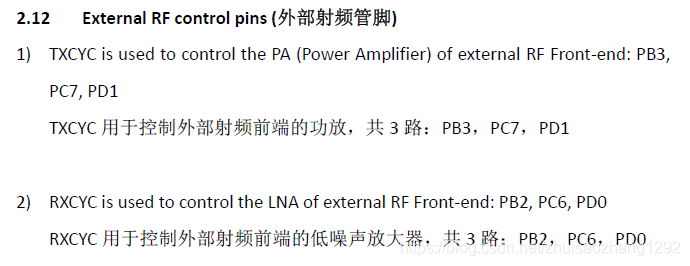

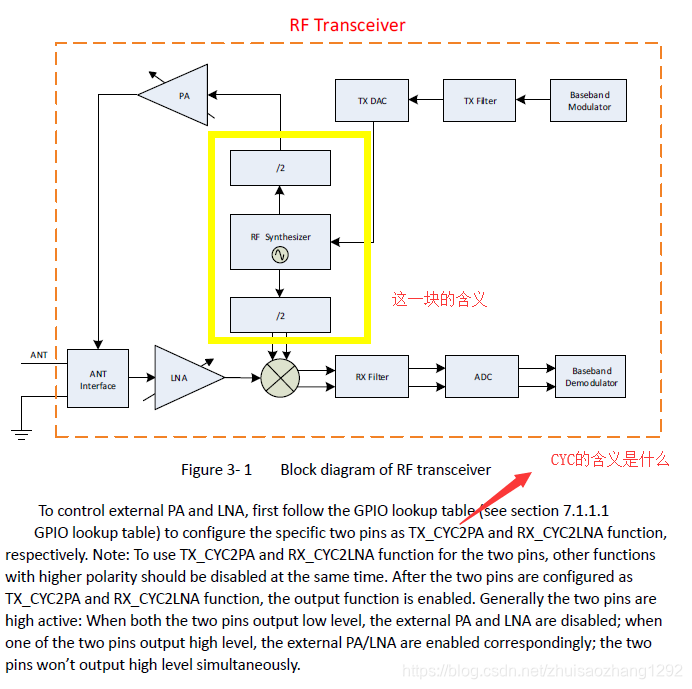

1:为什么需要3对 PA/LNA控制，仅一对就可以正常工作了吧？

具体看需求，一对可以控制一级功放。

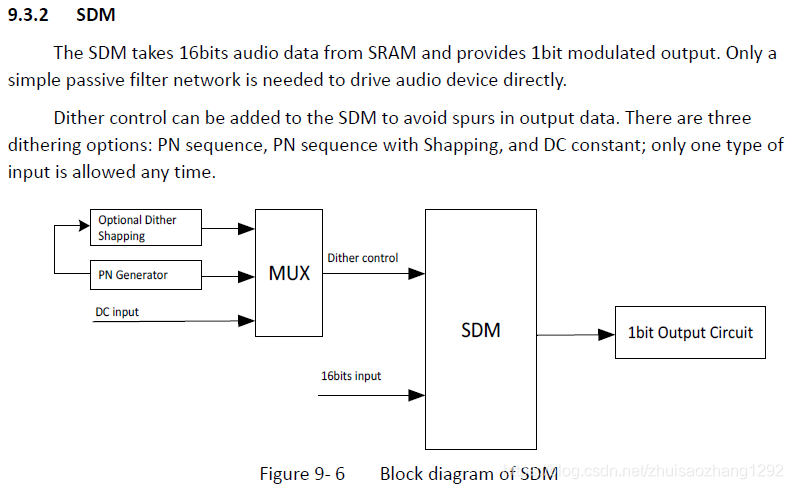

2：抖动选择 --> 避免spurs（毛刺？）的原因？

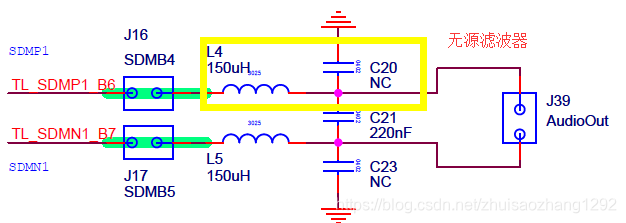

输出端 并联电容的原因？

芯片SDM管脚输出的数字信号，通过LC振荡电路还原原有的音频信号（可以理解为在矩形波中提取有效正弦信号/滤除杂波）

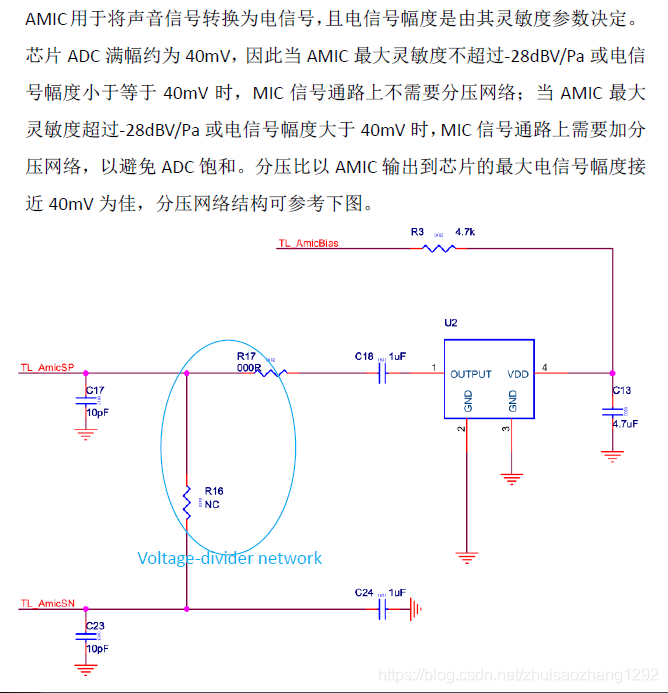

3：如果不需要分压 他的网络结构是什么样子的？

 一定记得把麦克风作为输入，其output管脚作为输出，为防止输入信号过大（损坏AD管脚），需要对输入进行分压。

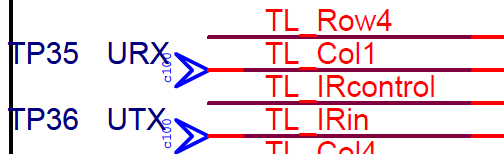

3：蓝色标志是测试点？符合什么情况下会放置测试点

正常电源、IO管脚都会放置测试点

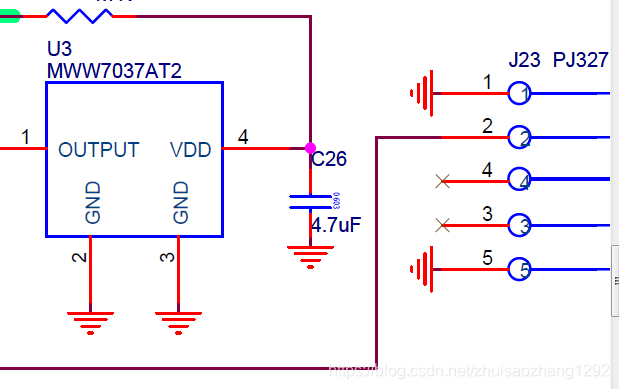

4：选择麦克风芯片的考量依据？

看客户需求 选择合适的芯片;正常用前辈留下的，如果不符合需求，再重新选型

5：是否是经典电路？



RCU：

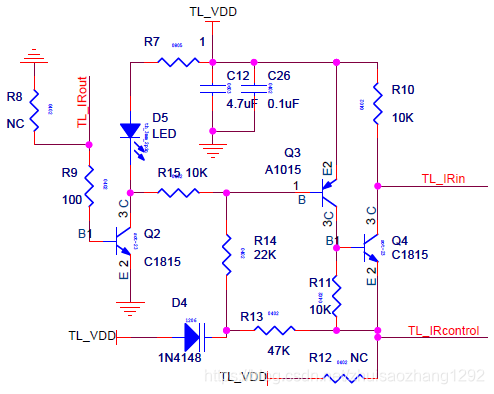

室内定位：

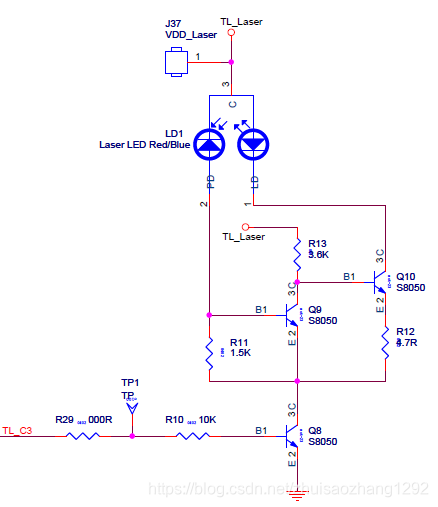

TL_C3作为普通管脚，无法驱动激光LED，所以添加了放大电路作为驱动。











ESL

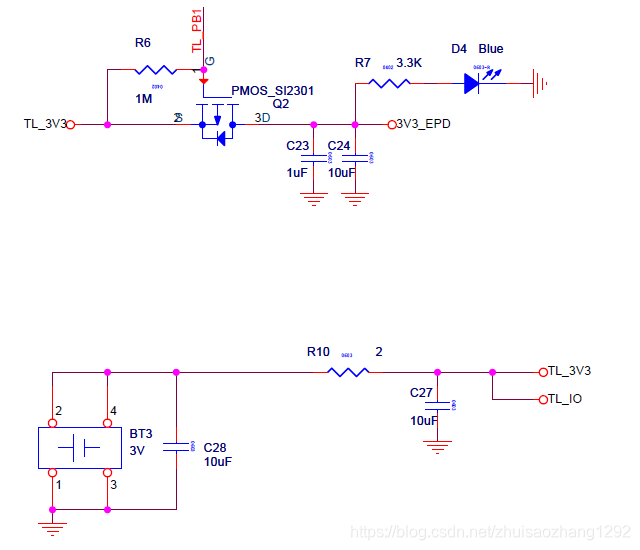

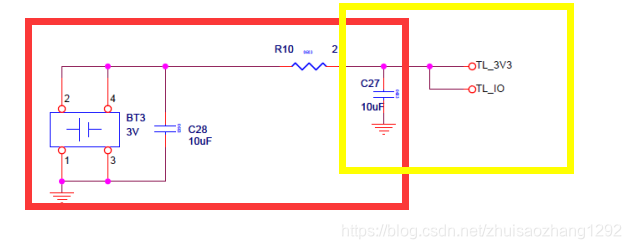

6:这两个电路的作用？

第一个只是一个PMOS管的开关电路，第二个是因为锂电池的时候，电池的电流会迅速上升，导致电压迅速下降，可能无法达到主芯片最小的启动电压，使其无法正常工作，为避免这个问题，并联有10uF的大电容（可以将其理解为2个电路，红框内电路，黄框内电路），这样使得电池电压输出更为平稳。



Mouse：

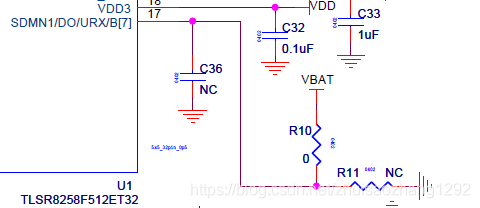

7：17管脚接电容电阻的作用？上拉？

17管脚是可以作为AD口的输入的，这个电路是用来监测电池电压的。
