环境：STM32F103

中断的确定方法：

准备：先触发uart1的接收中断

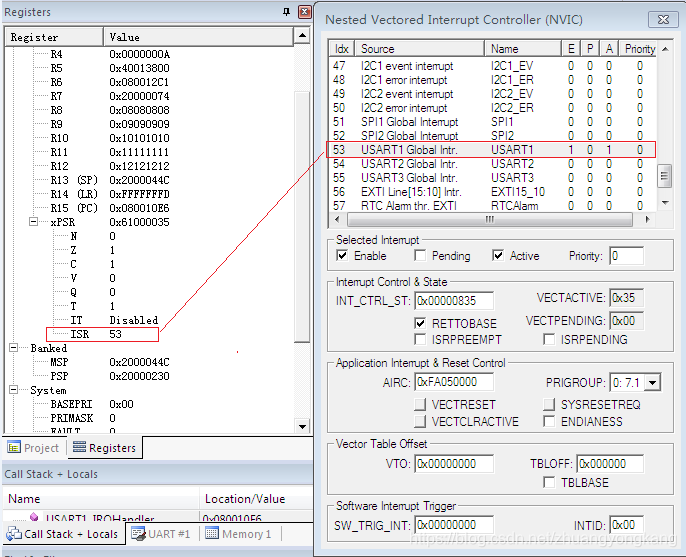

方法1：观察下面的窗口（这种方法适合中断和异常）

Register中的ISR表示当前发生中断的编号为53，然后在NVIC窗口中查53号对应的中断类型即可

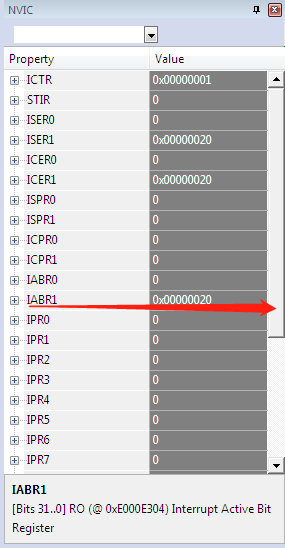

方法2：观察下面的窗口（这种方法仅适合中断）

IABR:某个中断发生时，其对应的bit位就自动设置为1，然后查控制器对应的中断位置，就可以确定中断触发的类型

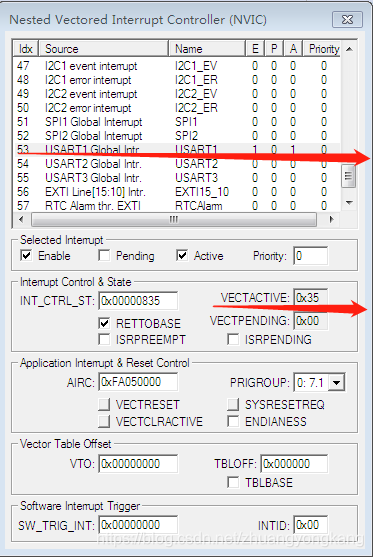

方法3：观察下面的窗口（这种方法适合中断和异常）

VECTACTIVE：是当前活动的ISR编号，该位段指出当前运行中的ISR是哪个中断或异常的。

结论：可以看出通过方法3是最好的方式，并且适合中断和异常
