Axure制作播放器原型图-OpenGL FFmpeg QT Rtmp H264 视频监控 mp4播放

要做一个集成了：

1.视频监控 视频播放+云台控制

2.图片浏览yuv jpg bmp 图片处理 锐化 模糊 二值化

3.音频播放 pcm  aac 音频分析 处理

4.视频文件播放 视频文件格式分析h264-annexb avi flv mp4

5.流媒体播放 hls webrtc rtsp rtmp

6.视频分析 处理--人脸识别、目标检测、目标跟踪、美颜

7.流媒体服务rtmp webrtc rtsp服务

源代码

player: 混合播放器代码图片播放、视频播放、设备捕捉、网络播放、推流、变换、目标跟踪ffmpeg sdl opengl x264 aac rtmp webrtc opencv

参考资料

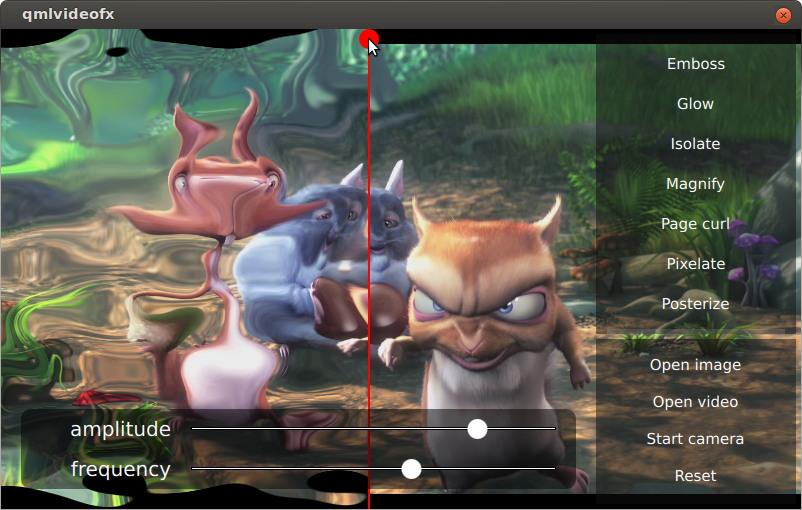

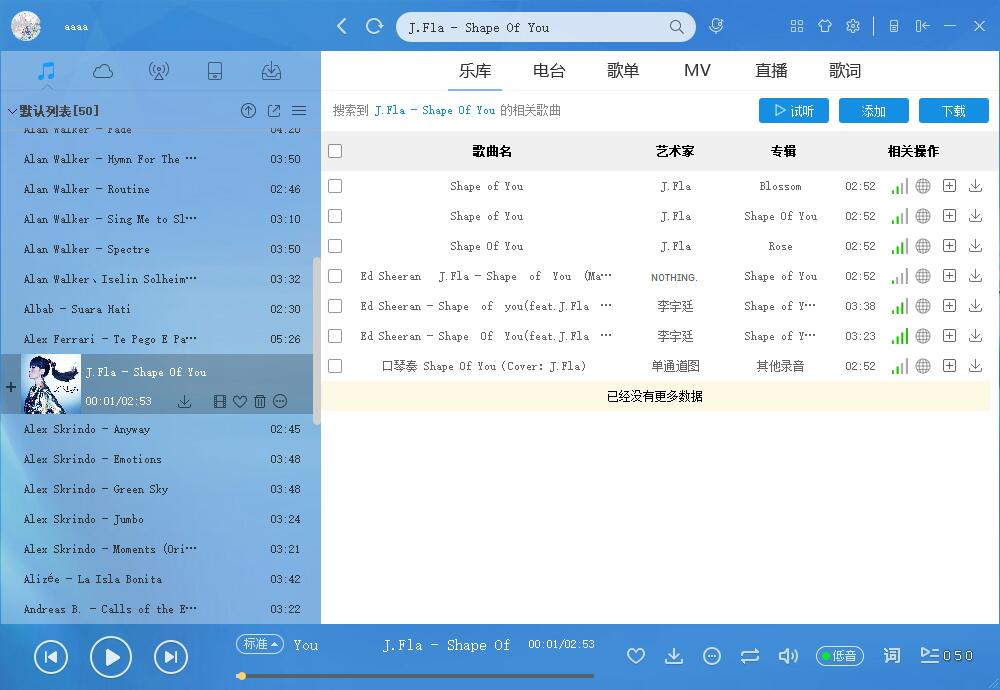

刚开始的时候参考了很多界面，例如

GitHub - ithewei/hplayer: A multi-screen player using Qt + FFmpeg.

 https://github.com/Greedysky/TTKMusicplayer

https://github.com/wang-bin/QtAV

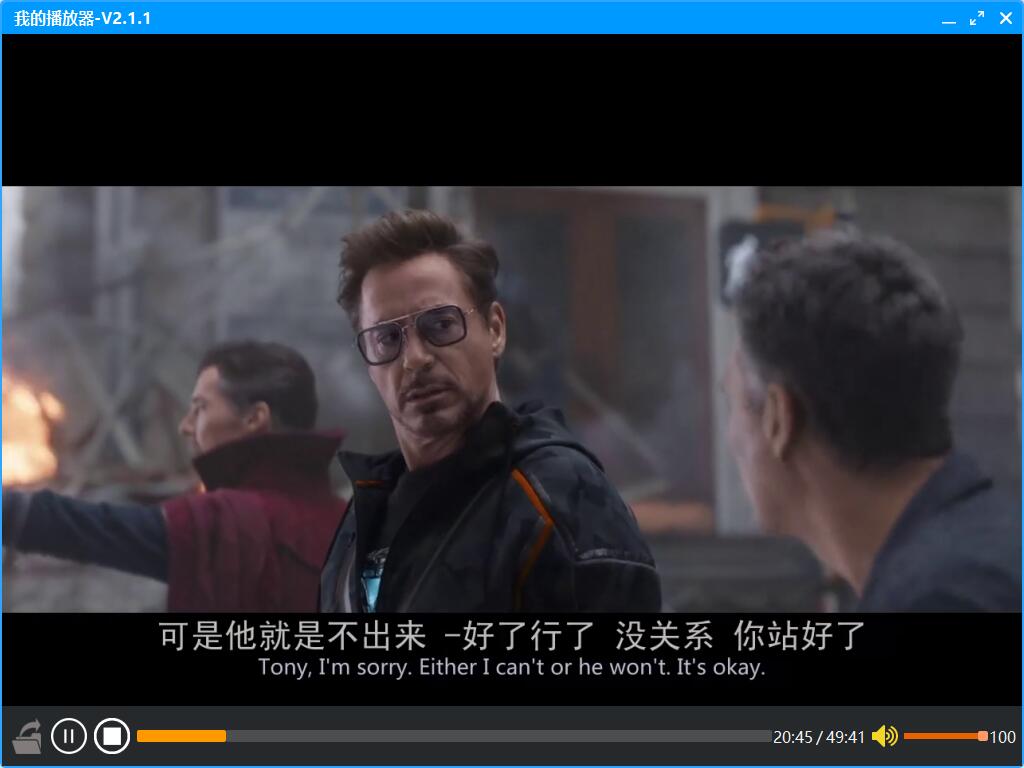

​​​​​​https://github.com/yundiantech/VideoPlayerz

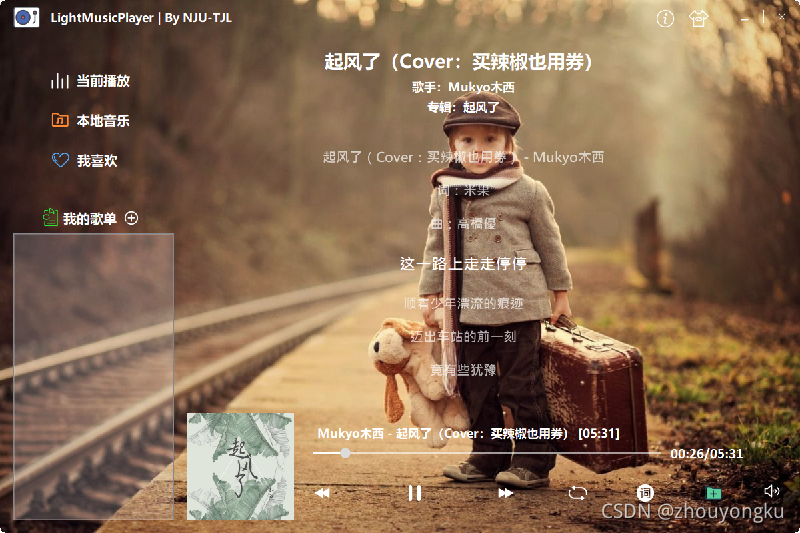

https://github.com/NJU-TJL/Qt5-MusicPlayer

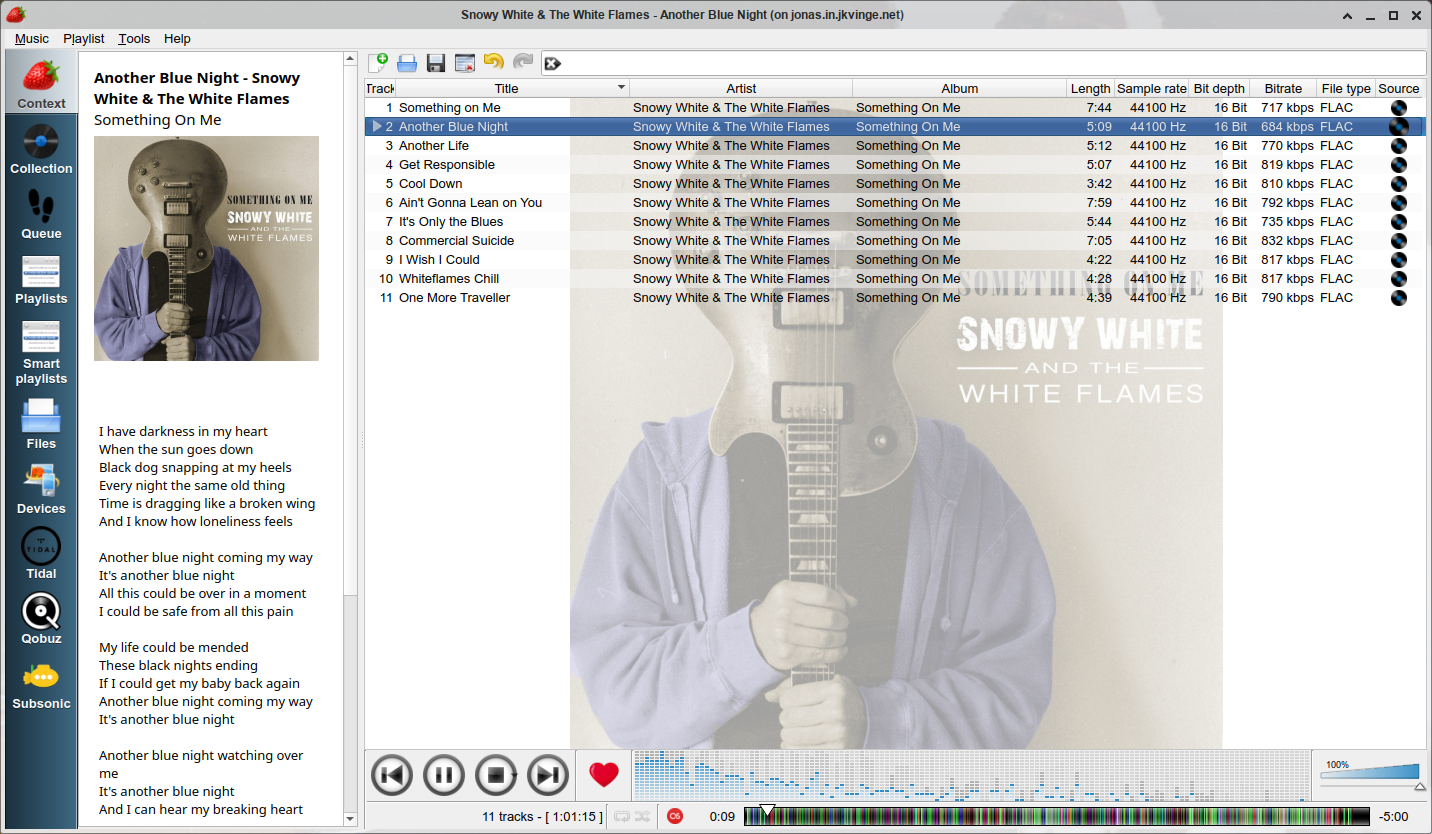

GitHub - strawberrymusicplayer/strawberry: Strawberry Music Player

实现效果

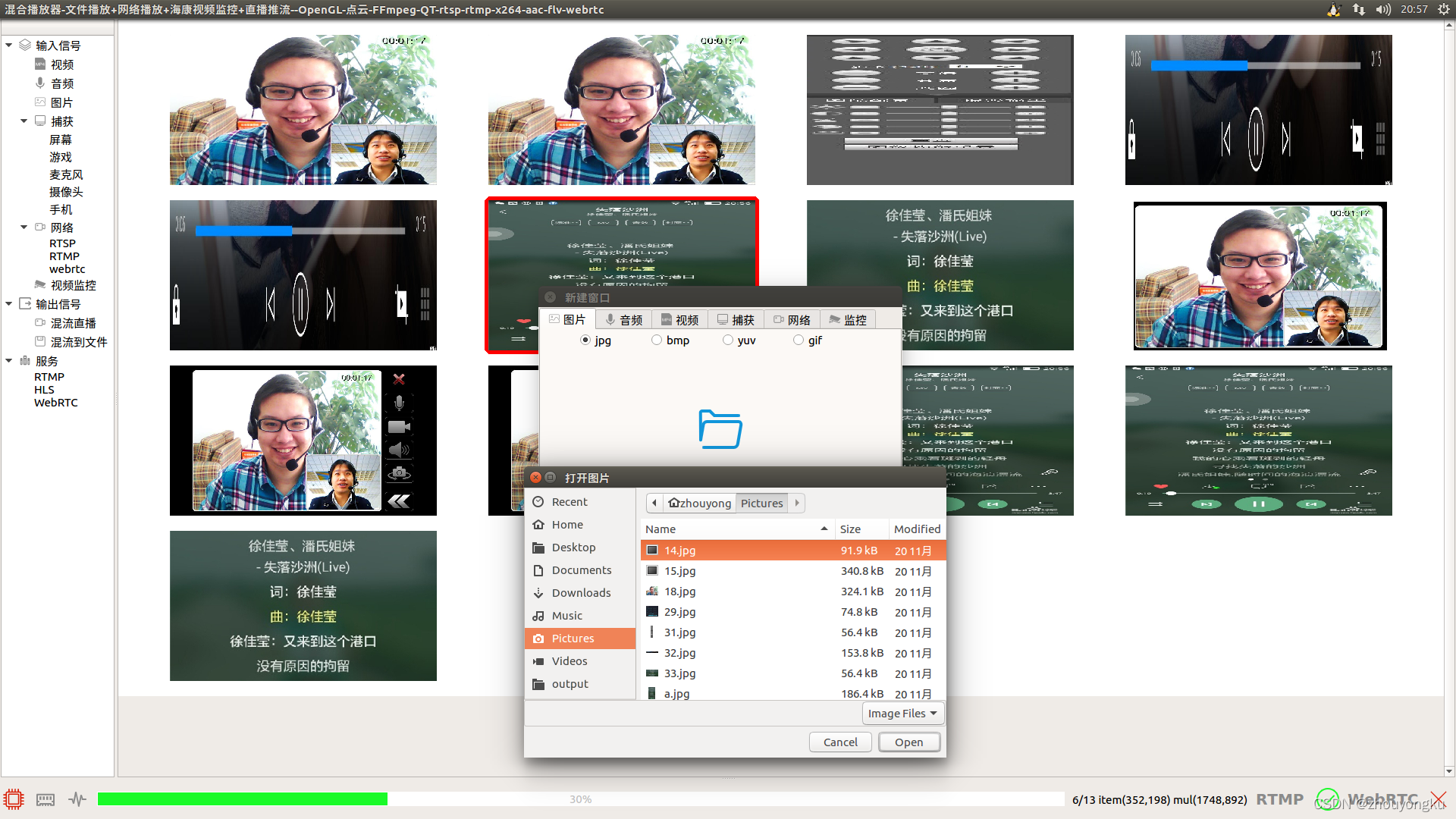

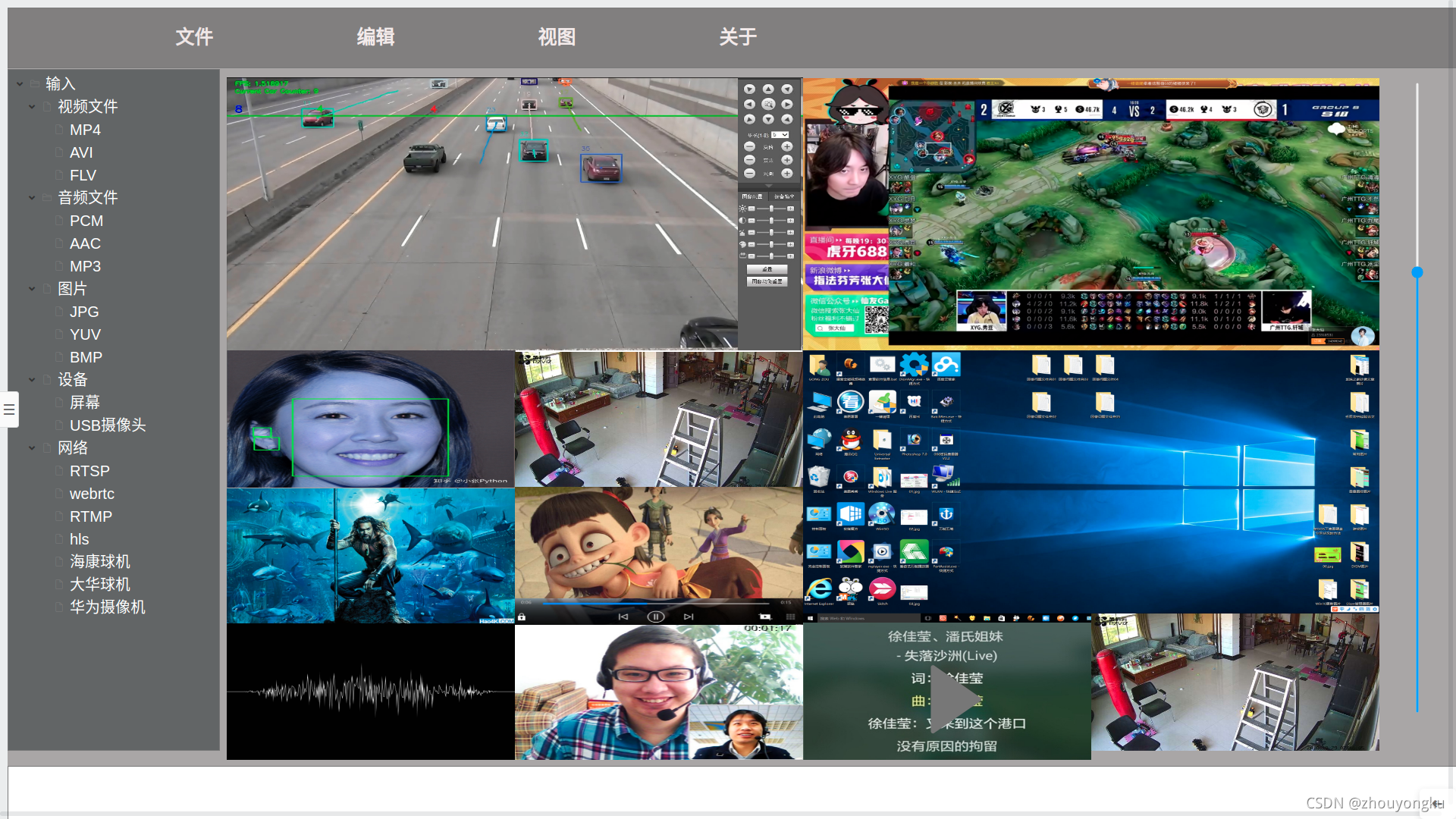

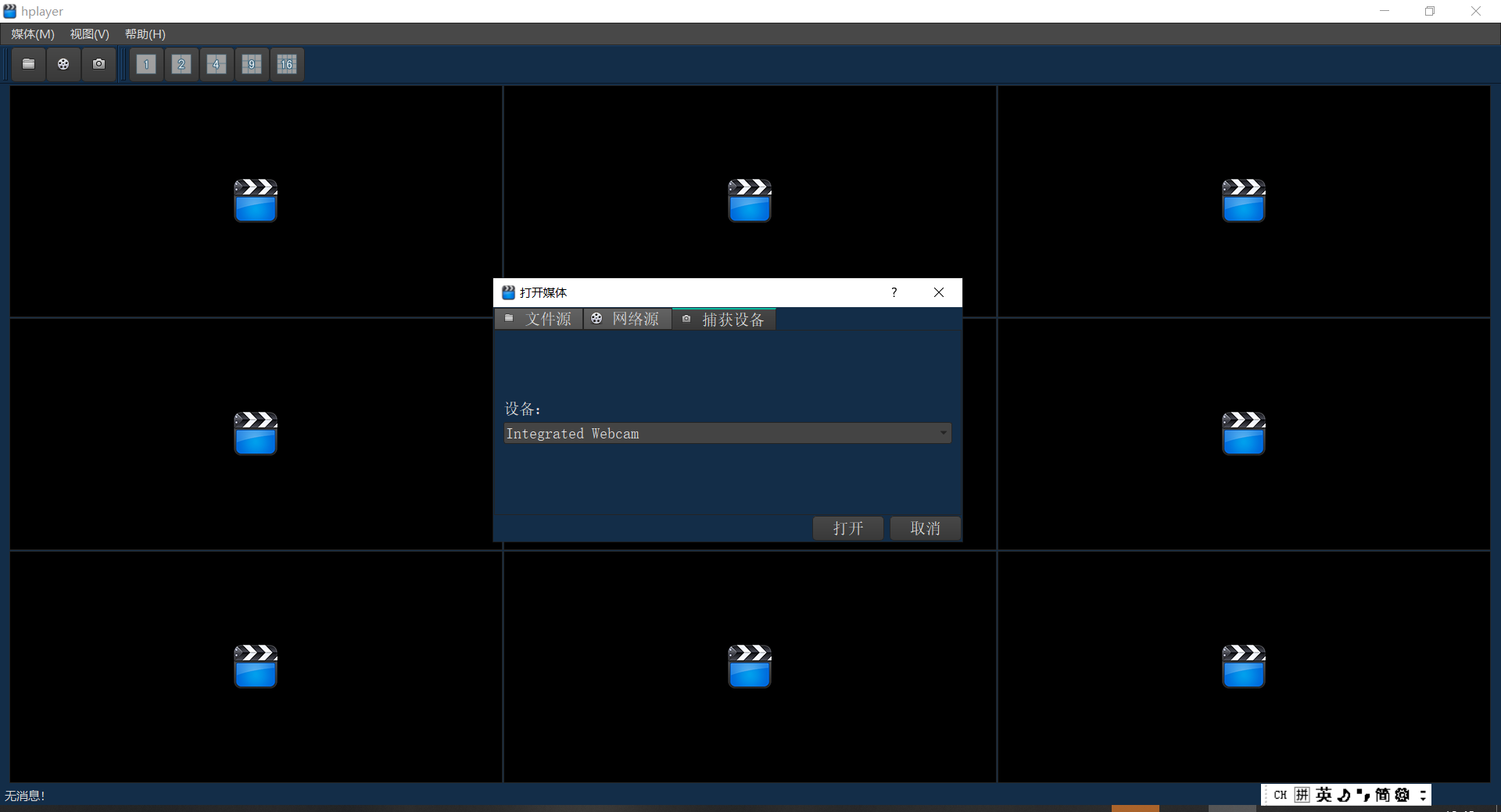

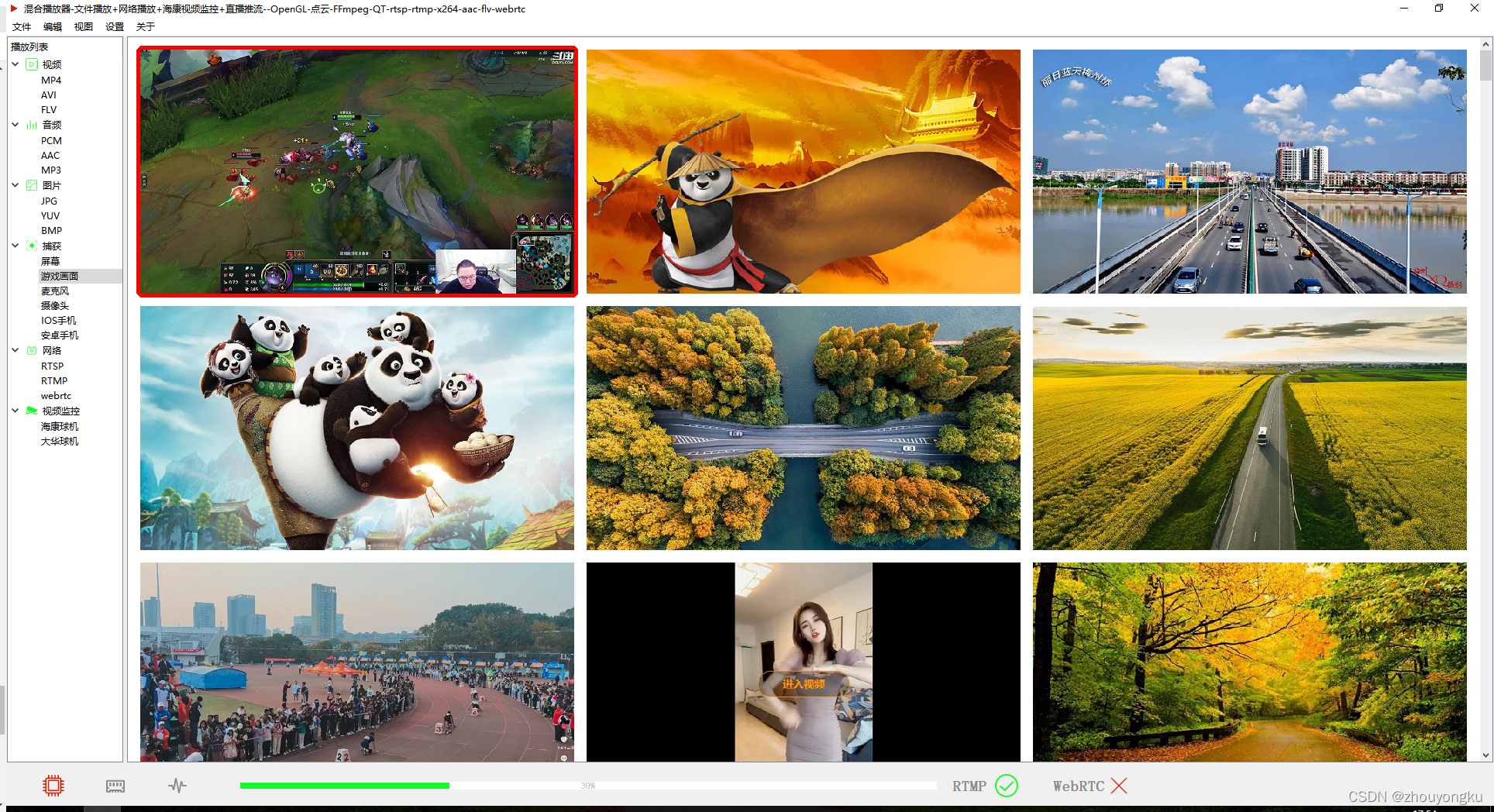

 为此，我先设计了第一个版本，包括了所有输出的树

但是我后来想，这种操作稍微复杂，而且有如下问题：

1.无法重点展示某个界面

2.状态提示不明显

于是我修改了界面，变成了如下：

 --------------------------------------------------------最终效果 --------------------------------------------------------

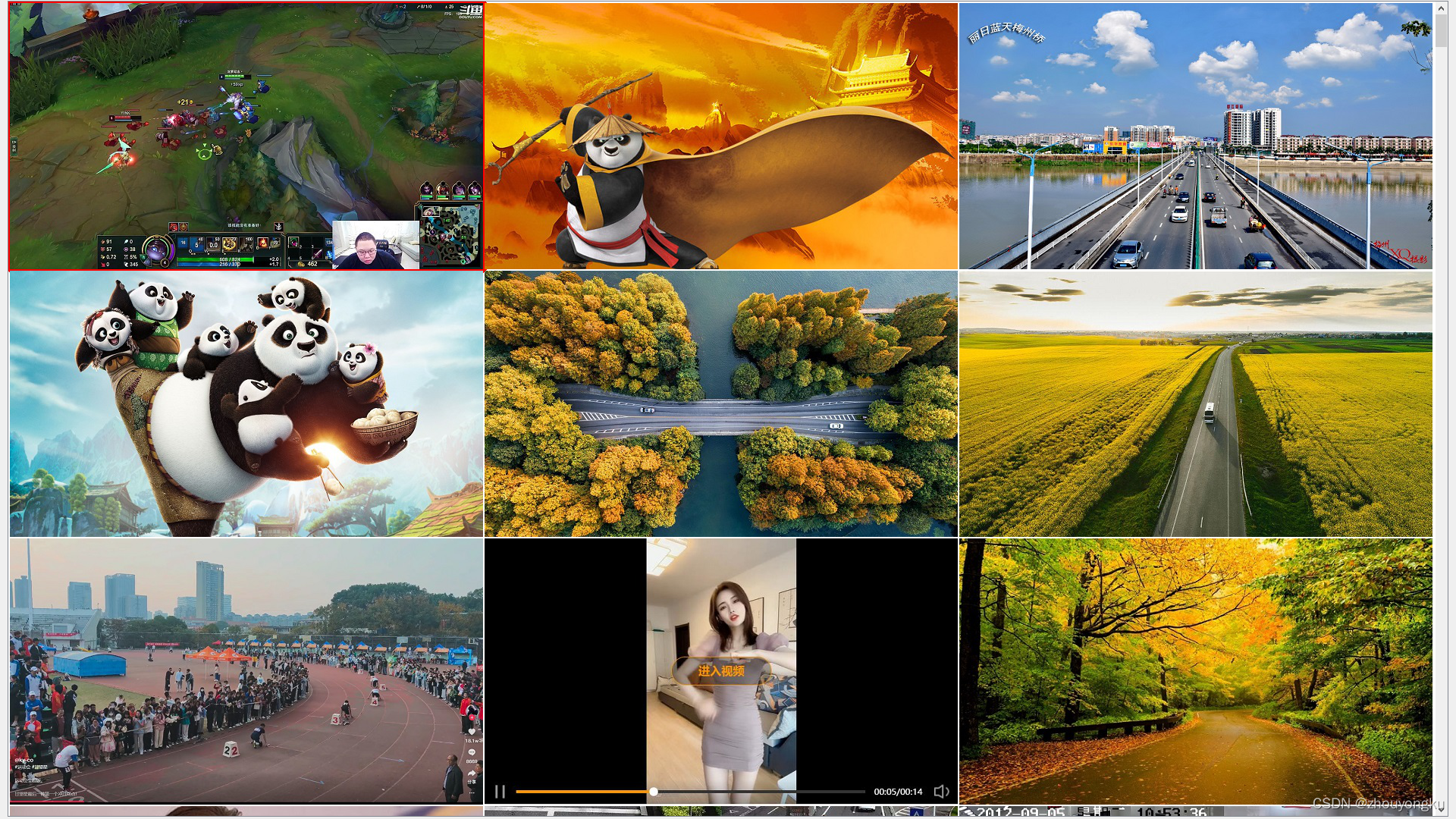

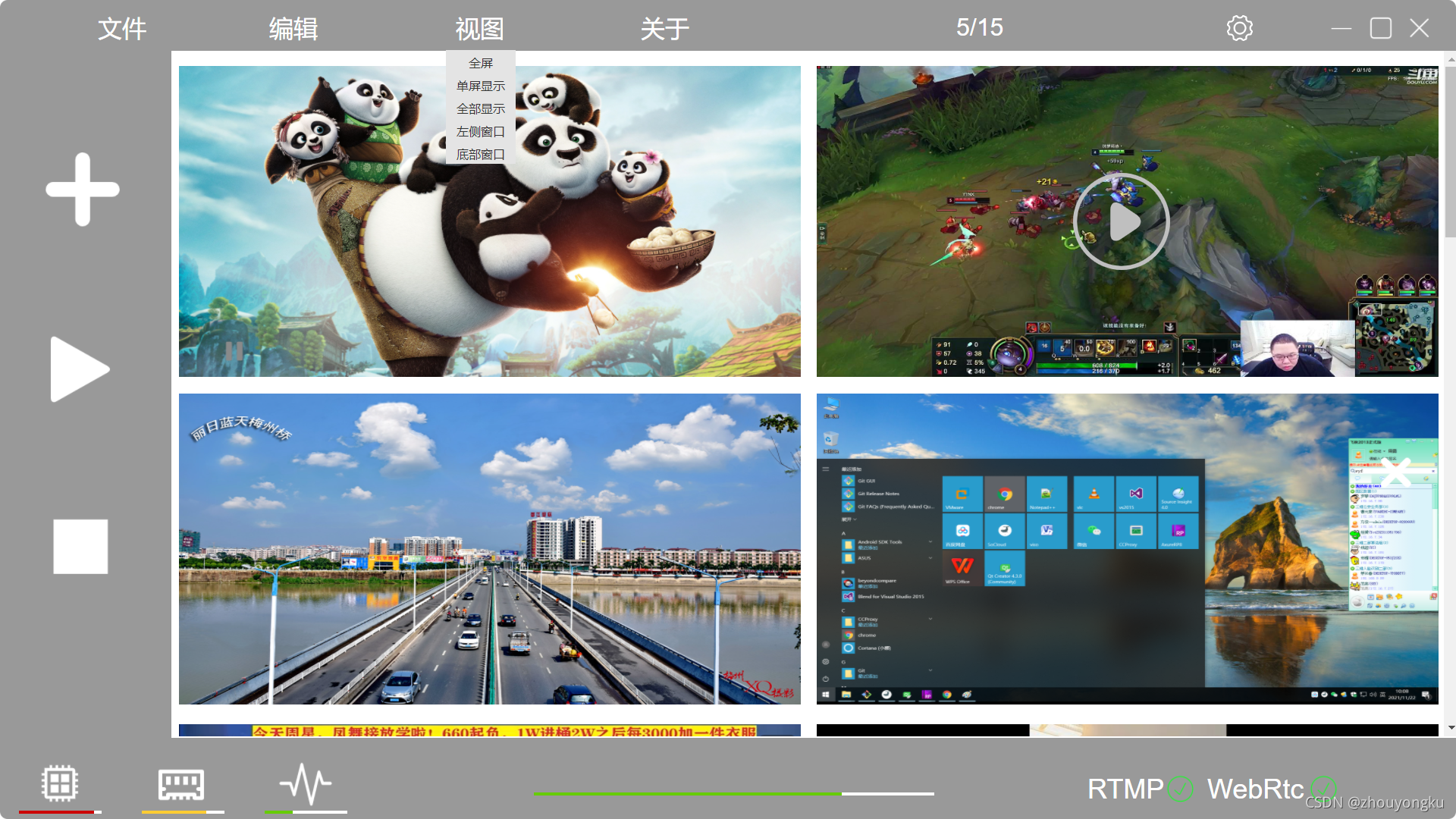

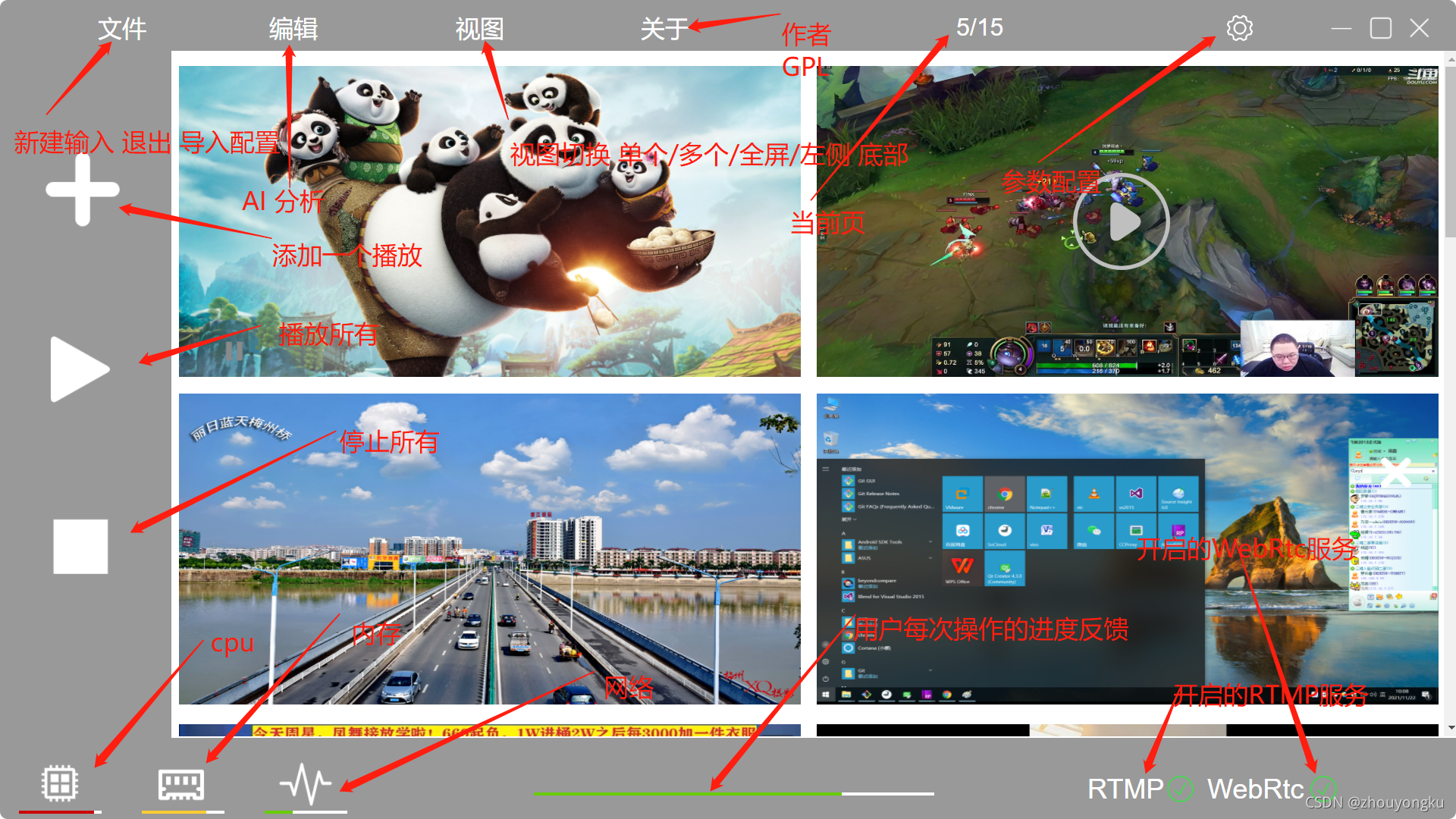

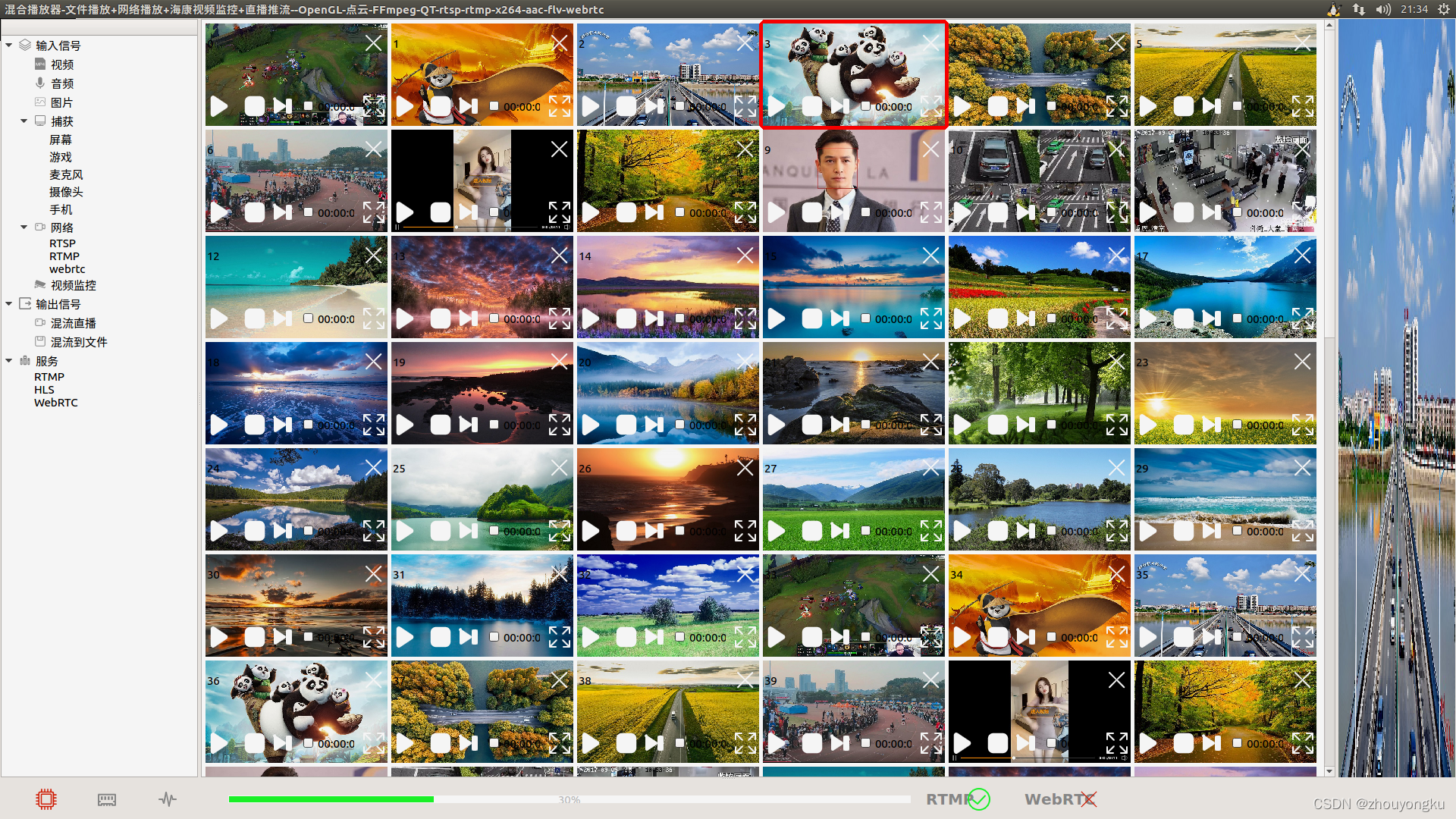

所有界面视图

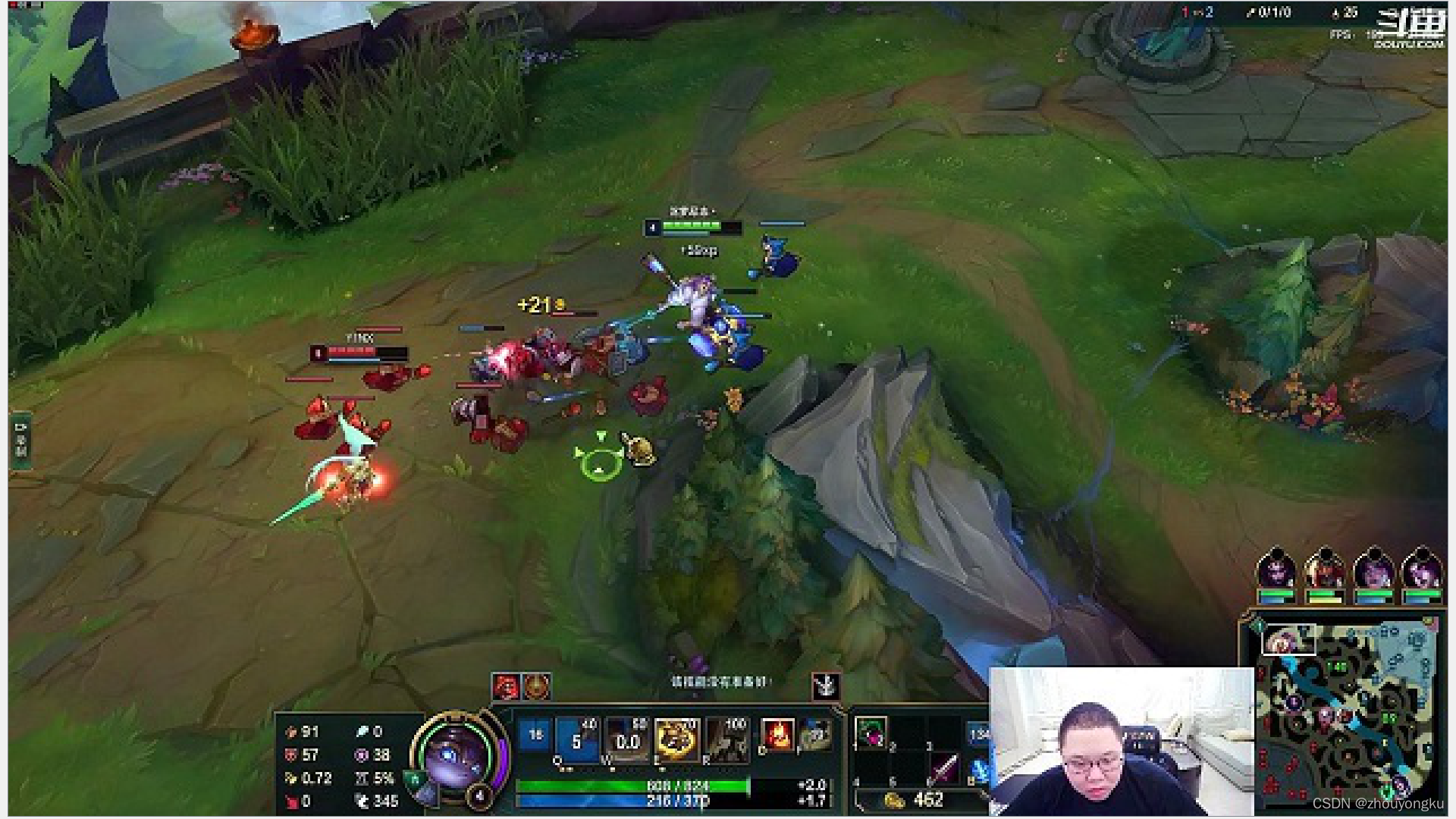

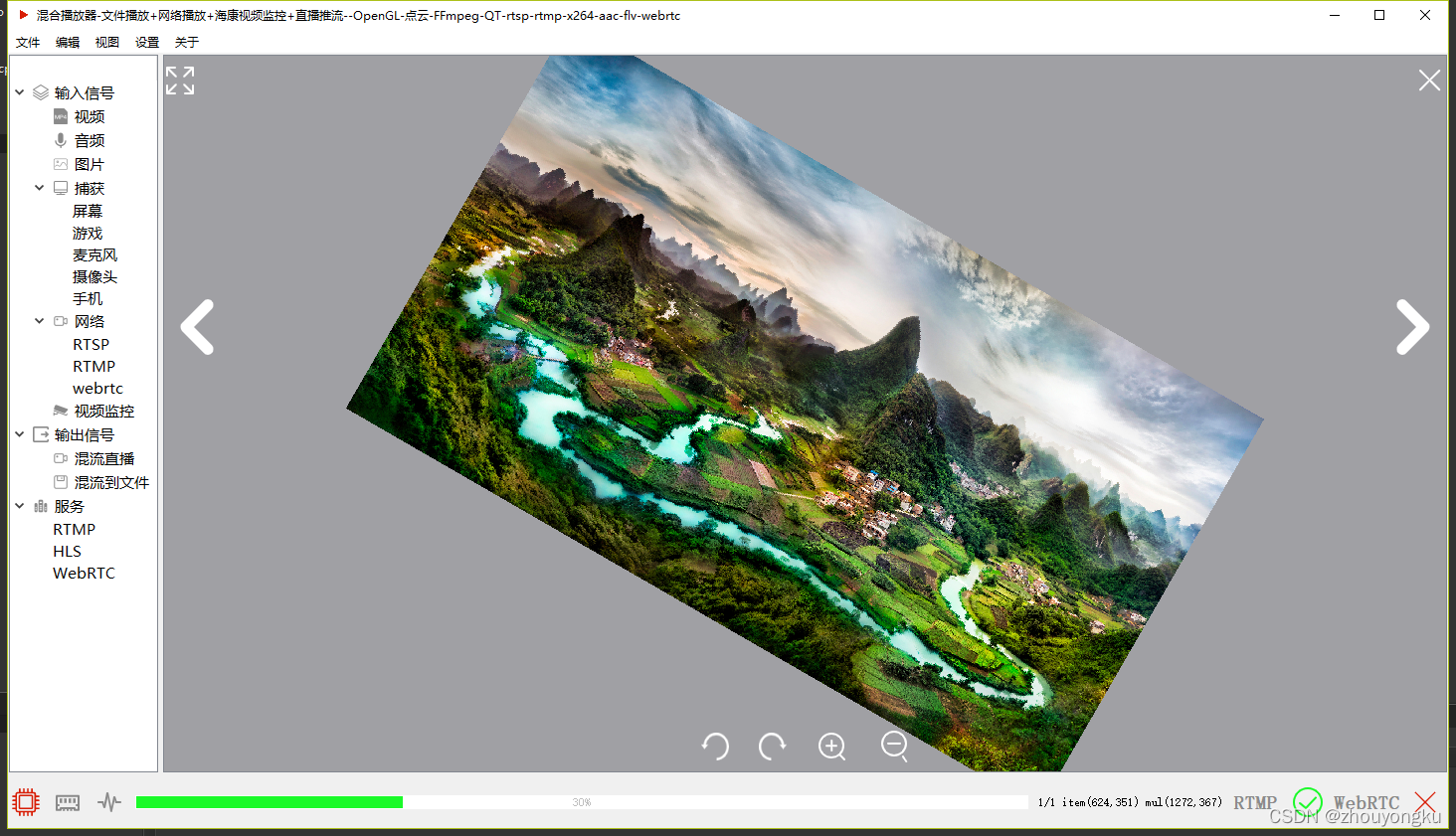

 单个画面视图：



这种对用户来说，只点击+号和播放按钮即可，状态一目了然，非常便捷

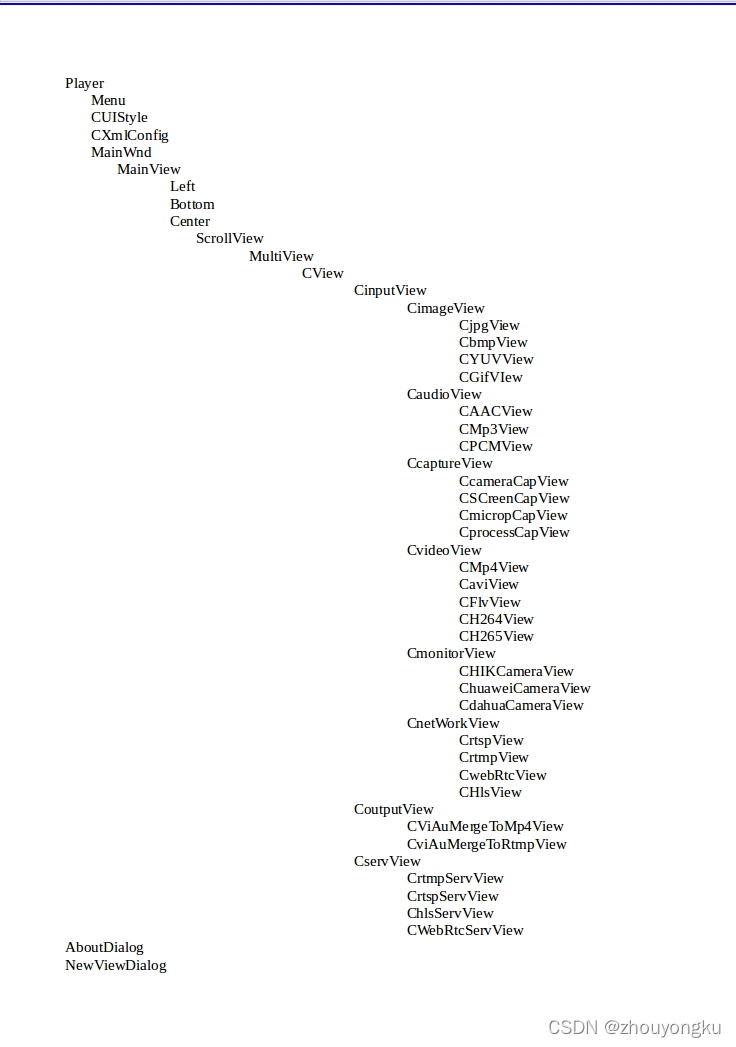

对于不同应用，按照输入类型不同，采用不同的窗口类来加载

窗口设计

1.图像文件

CImageView

如jpg yuv bmp png

支持图像文件格式解析显示

支持图像图形编辑、另存为、二值化、锐化、模糊、镜像等操作

2.音频文件

CAudioFileView

aac wmv pcm

支持文件格式解析显示

支持音频波形显示、声音播放、静音、除噪、降声、输出

3.视频文件

CVideoFileView

mp4 avi flv

支持文件格式解析显示

支持解码过程显示

4.设备捕获

CDeviceCaptureView

USB视频设备：

屏幕捕捉

支持捕捉过程信息显示

5.网络媒体

CNetMediaView

HLS WebRtc rtmp rtsp

支持网络包信息解析

支持协议分析

6.视频监控

CHIKCameraView

如海康球机  支持预制位、缩放、变焦、转动

支持视频分析

支持网络分析

支持协议分析

混流设计

新建一个混流，包含一个音频和一个视频

音频：约定采样率、通道、编码格式

视频：约定分辨率、码率、编码格式

输出设计

将混流后的码流输出到某个目的地：

1.本地存储 设置存储格式、封包格式，文件存储规则，如设定格式为mp4 按照250MB/个进行存储。

2.网络推流  如果选择网络推流，则 在“服务”功能中选择一个，本机的rtmp或者本机的webrtc服务。

服务设计

用户在启动软件的时候 自动启动RTMP和WebRtc服务，本机作为服务提供方，供其它客户端或者第三方调用。其他输入也可以混流后输出到本服务。

基本设计思想：

输入---->处理----->输出------>服务

例如：

把一个mp4文件播放，分两路，第1路进行人脸识别  第2路进行输出到本地rtmp地址rtmp://127.0.0.1/test/chan1223

把USB摄像头捕获到的数据转成1280*720+麦克风捕获到的数据-----h264编码+aac编码---混流后输出到WebRtc--output1,同时再开一个客户端 创建一个输入output1

资源下载：axure混合播放器-多窗口和单窗口-交通文档类资源-优快云下载

实现代码：player: 混合播放器代码图片播放、视频播放、设备捕捉、网络播放、推流、变换、目标跟踪ffmpeg sdl opengl x264 aac rtmp webrtc opencv



V1.0.0 2021-12-04

实现了：

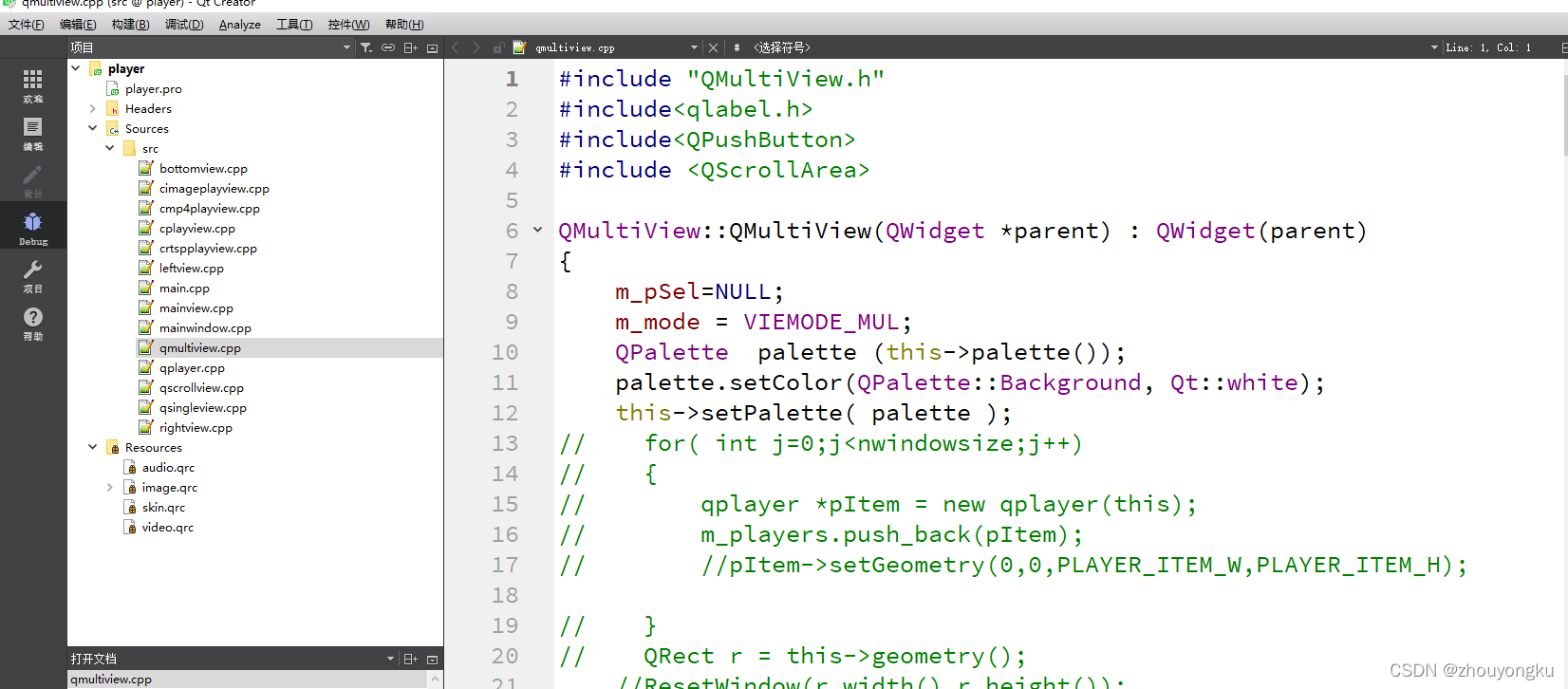

1.调色板 绘制背景

2.支持多窗口模式中---仿照浏览器类似的的播放窗口数量根据窗口宽度自适应调整

3.支持scrollbar

4.选中后绘制选中框

5.支持单视频窗口模式和多视频窗口模式切换

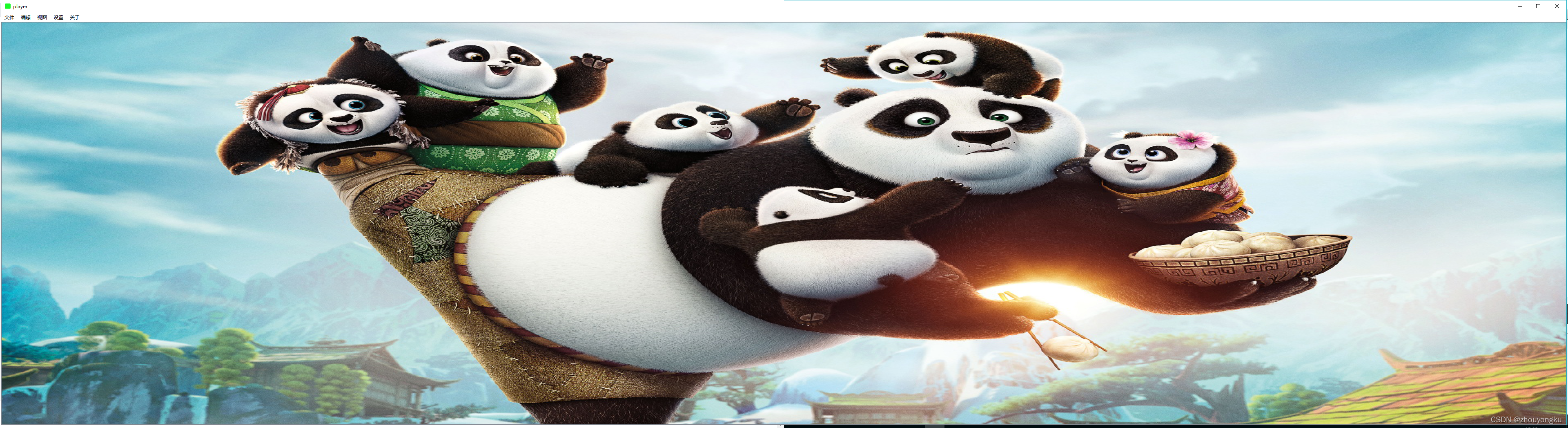

6.支持单窗口模式中--拉伸窗口图像缩放。

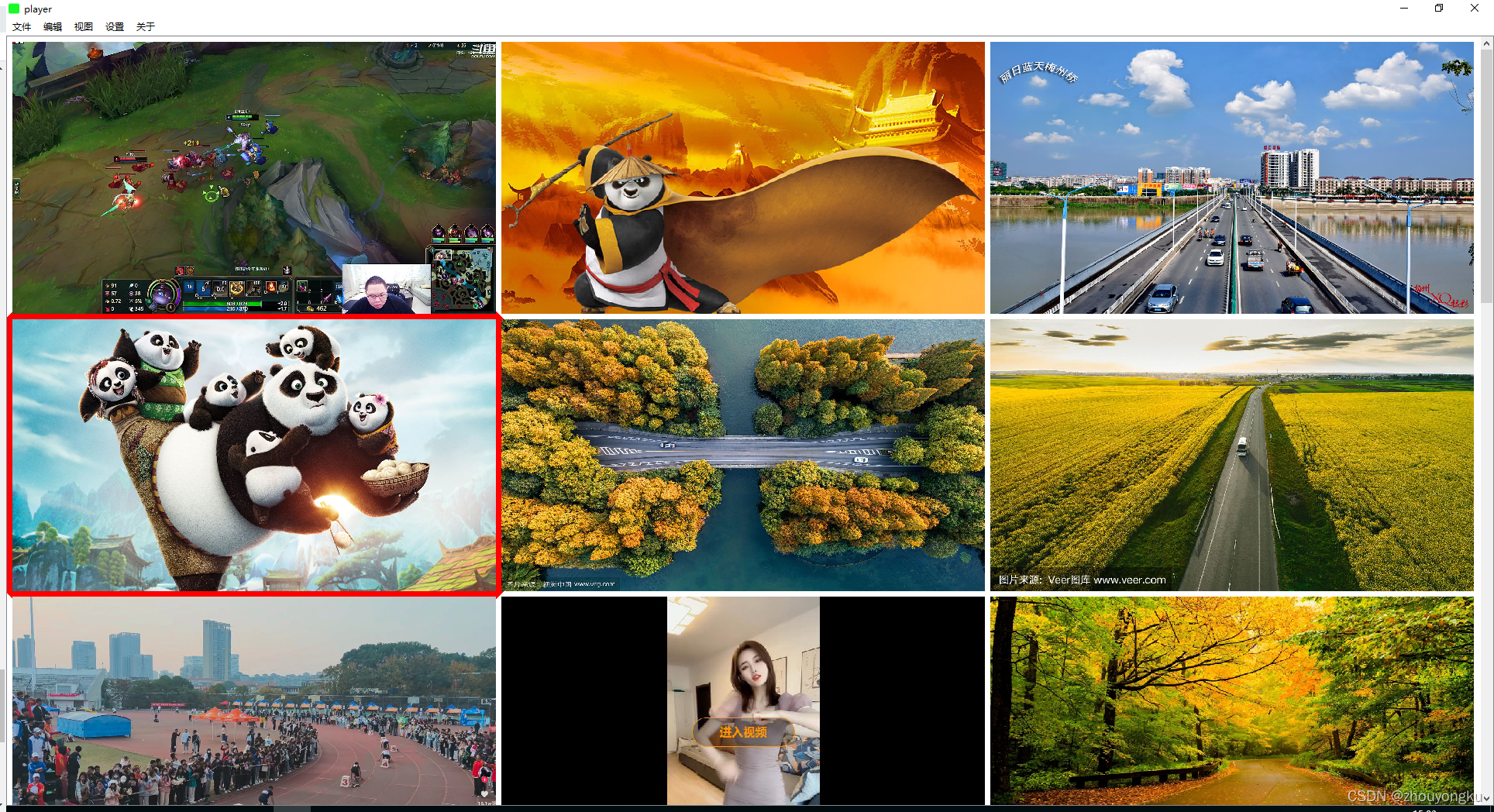

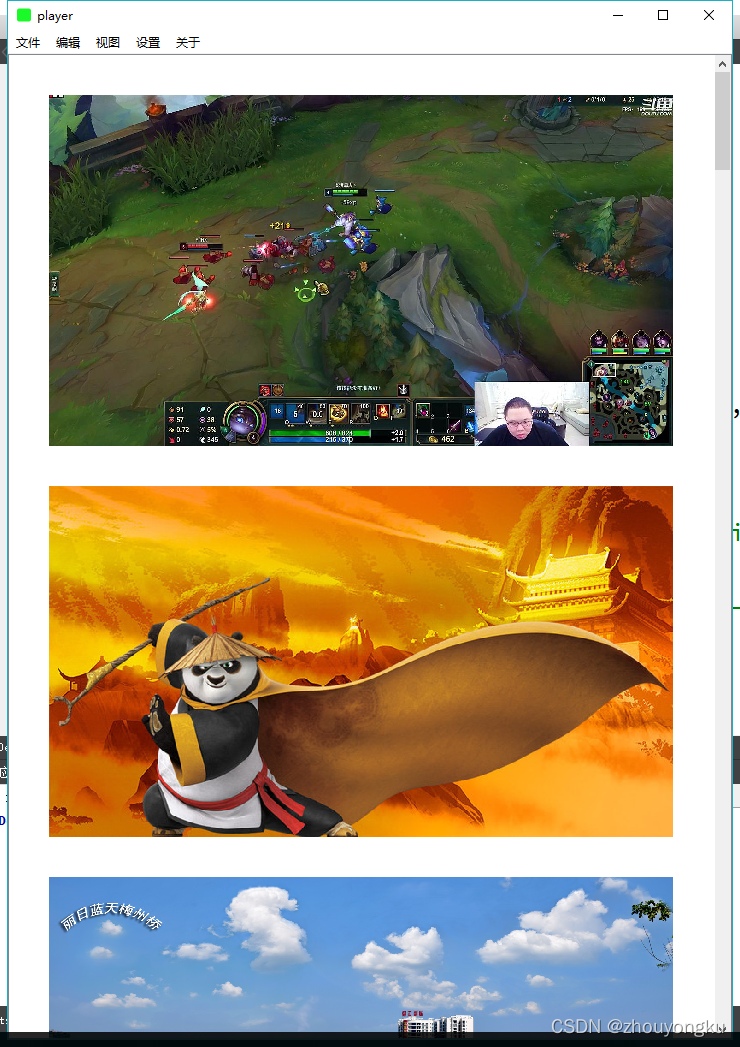

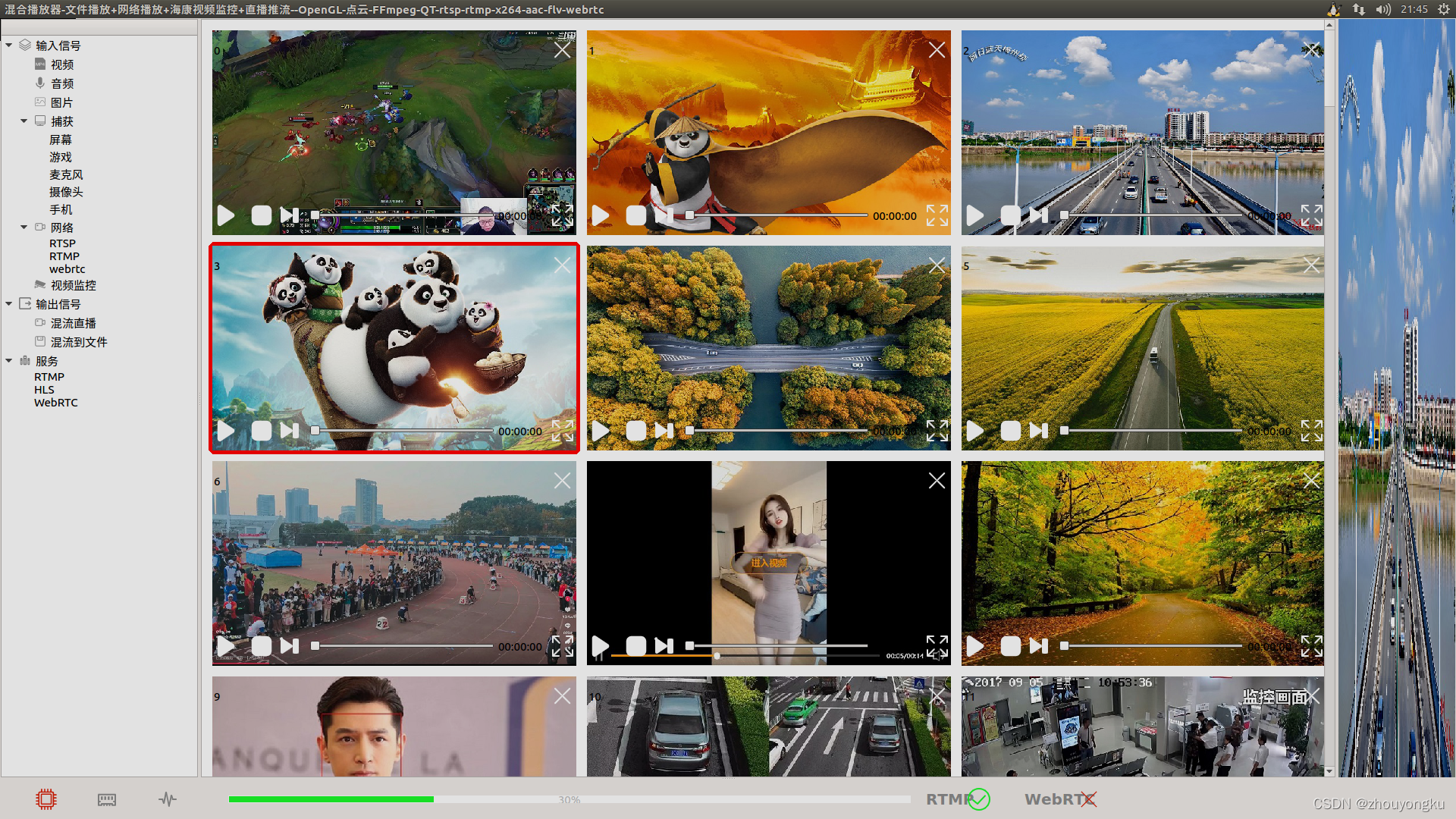

 多窗口模式：

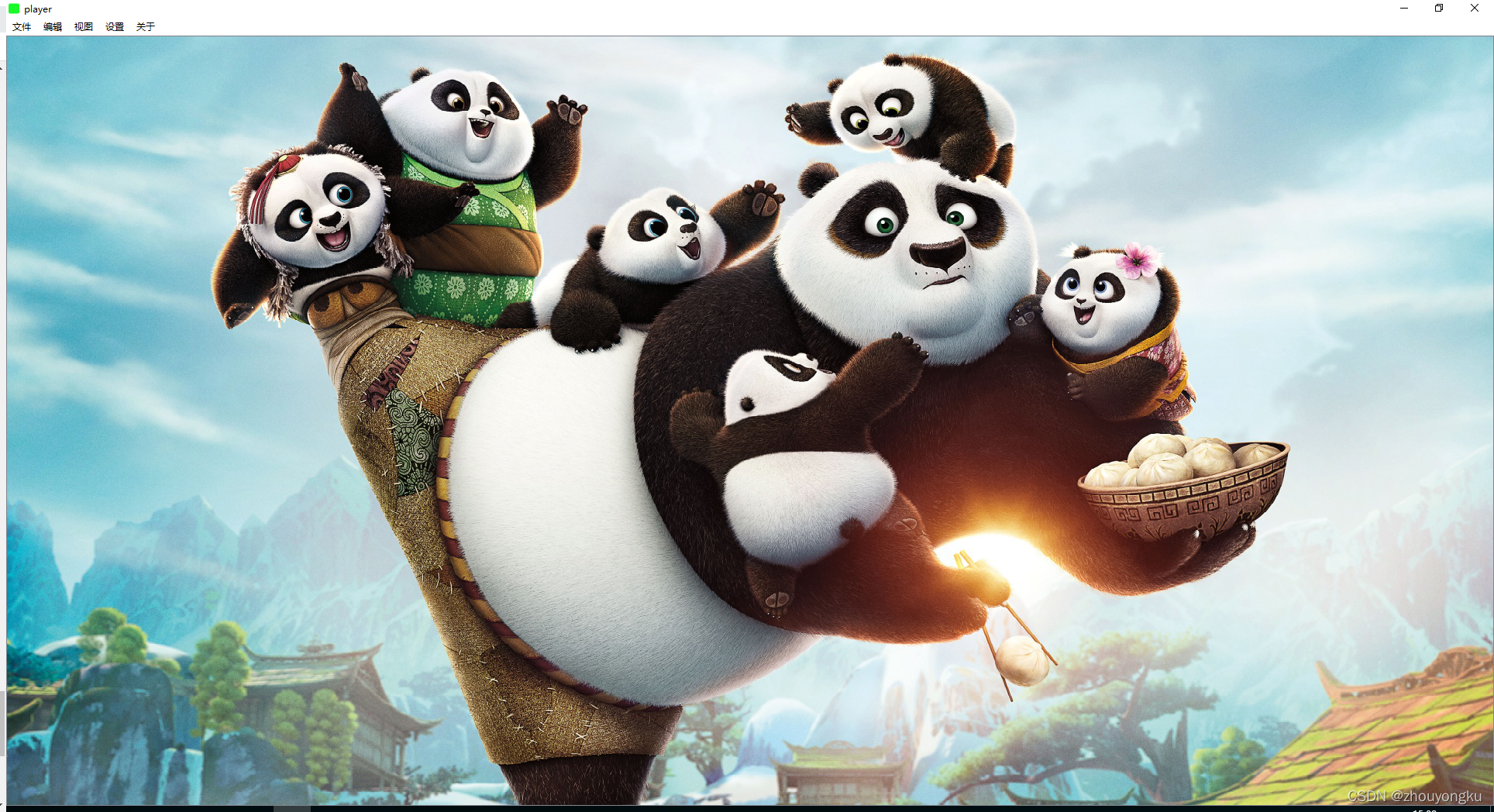

单窗口模式：



V1.0.0 2021-12-07

1.实现了 左侧输入树、底部状态窗口

2.实现了全屏、最大化

3.实现了快捷键F2显示单个/多个播放器 F3显示/隐藏 左侧F4显示/隐藏底部

进行视图切换

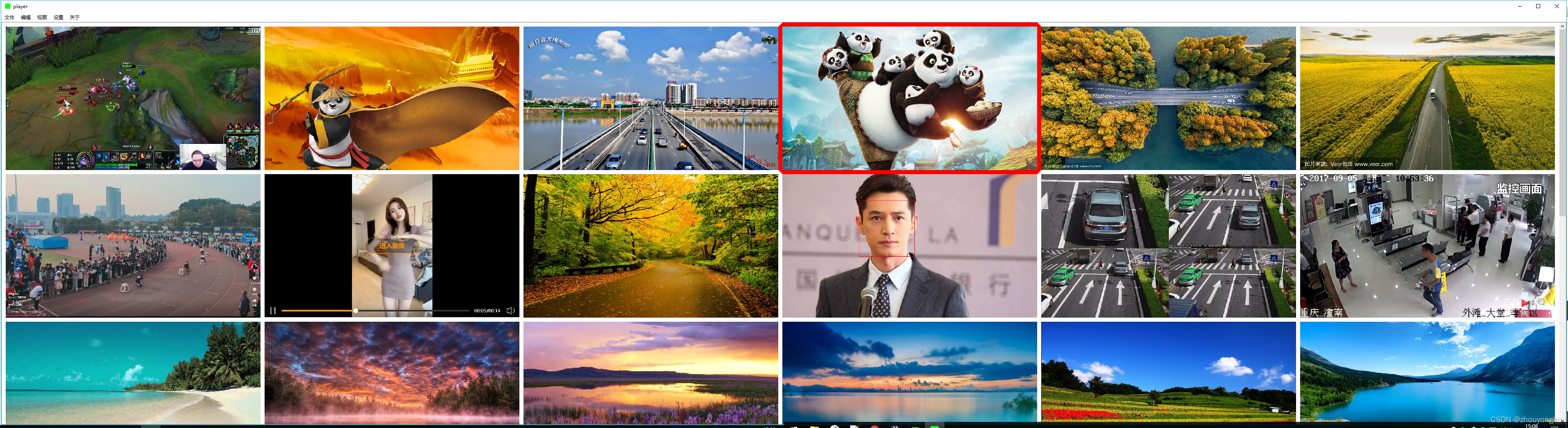

多视图+全屏模式

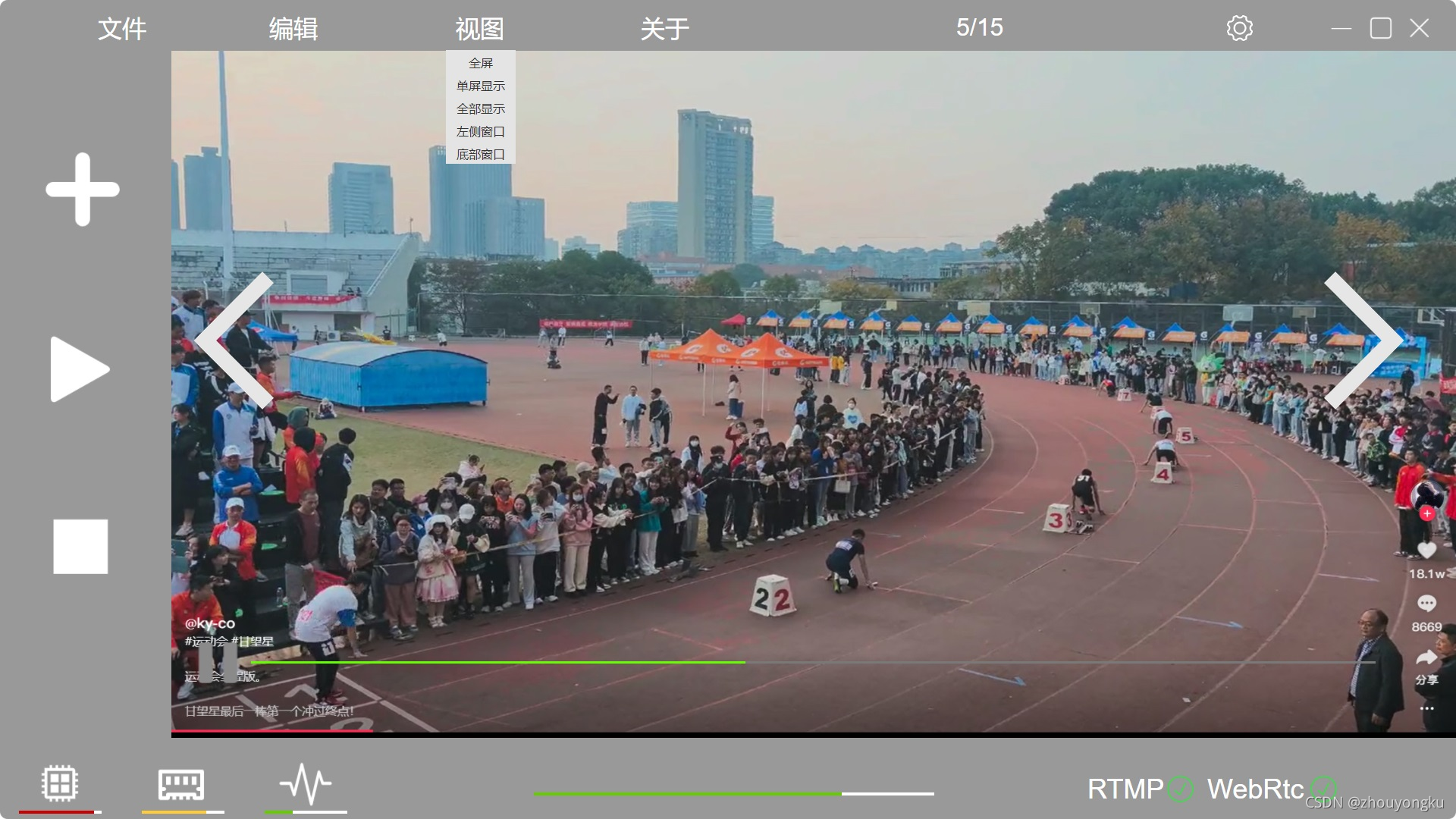

 单视图+全屏模式

V1.0.0 2021-12-09

1.实现了 多屏模式下窗口Zoomout和zoomin

2.增加了OpenGL窗口显示(右侧窗口)测试代码(下个版本去掉右侧窗口)

3.增加了多屏模式上下左右键窗口选择

4.增加了多屏模式垂直滚动条自动滚动到选择的窗口功能

5.增加了每个窗口内部的播放 暂停 最大化 关闭 按钮 以及label

6.修改在ubuntu16.04 qt-5.9.0下编译语法错误问题

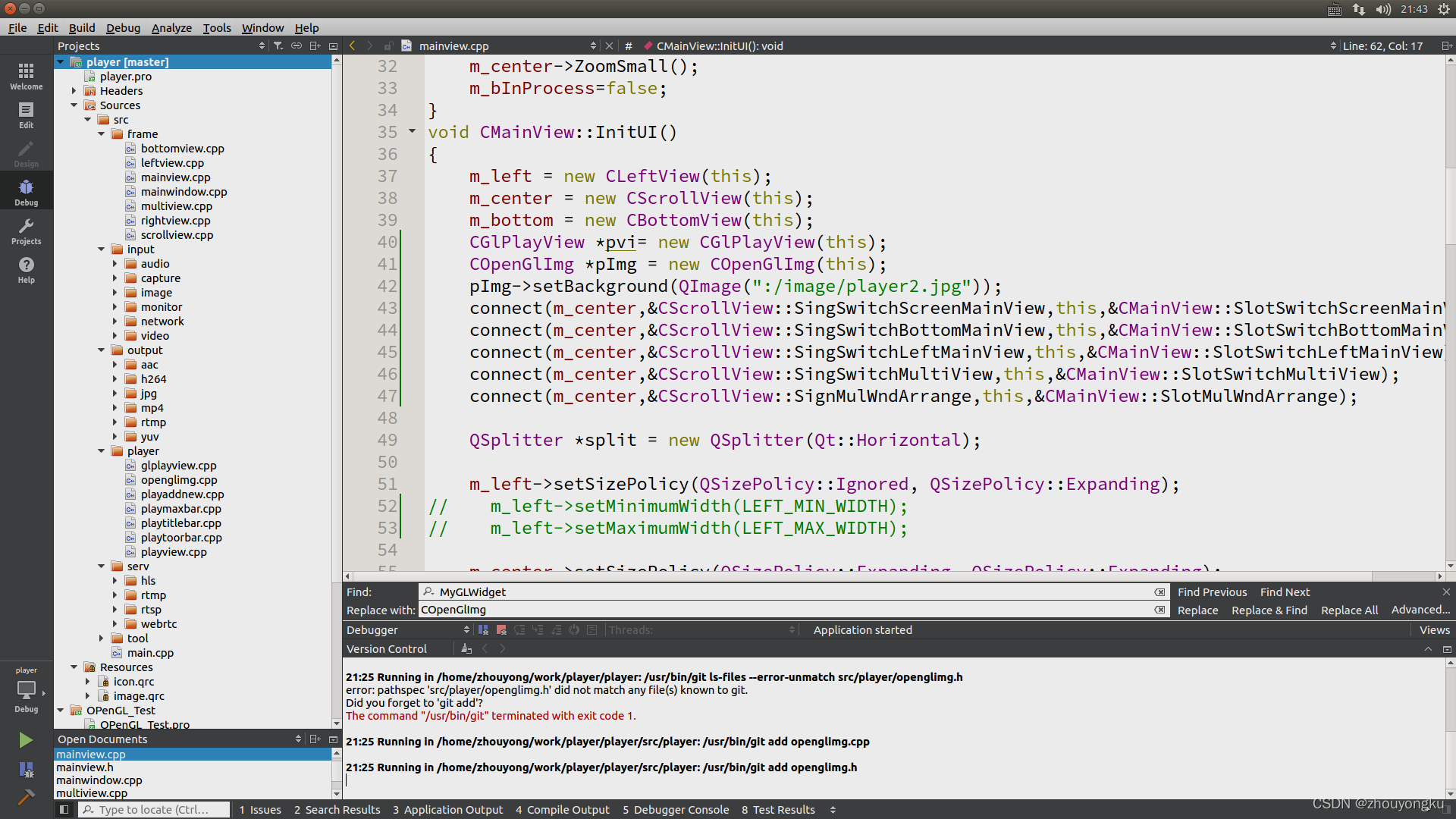

                                                (下图为ubuntu上预览图)

V1.0.0 2021-12-13

1.实现了 保存当前UI配置到xml文件和从xml文件读取配置

2.增加新建窗口选项.

<Config>
<Main MainwindowMax="true" ViewFullScreen="false" ShowLeft="false" ShowBottom="false" OneMax="false" mainw="774" mainh="429" mulvieww="1918" mulviewh="1054" itemw="352" itemh="198" SelectItem="10"/>
<ViewWindows>
<View0 viewtype="12" img="/home/zhouyong/Pictures/18.jpg"/>
<View1 viewtype="12" img="/home/zhouyong/Pictures/18.jpg"/>
<View2 viewtype="12" img="/home/zhouyong/Pictures/31.jpg"/>
<View3 viewtype="12" img="/home/zhouyong/Pictures/32.jpg"/>
<View4 viewtype="12" img="/home/zhouyong/Pictures/32.jpg"/>
<View5 viewtype="12" img="/home/zhouyong/Pictures/a.jpg"/>
<View6 viewtype="12" img="/home/zhouyong/Pictures/33.jpg"/>
<View7 viewtype="12" img="/home/zhouyong/Pictures/15.jpg"/>
<View8 viewtype="12" img="/home/zhouyong/Pictures/14.jpg"/>
<View9 viewtype="12" img="/home/zhouyong/Pictures/14.jpg"/>
<View10 viewtype="12" img="/home/zhouyong/Pictures/a.jpg"/>
<View11 viewtype="12" img="/home/zhouyong/Pictures/a.jpg"/>
<View12 viewtype="12" img="/home/zhouyong/Pictures/33.jpg"/>
</ViewWindows>
</Config>

V1.0.0 2021-12-15

1.增加了图片输入类--CJpgInputView
