卷积神经网络中卷积的OpenCL实现

卷积神经网络中卷积的OpenCL实现

 ==============================================================

目录

1、卷积

2、卷积与图像处理

3、卷积的OpenCL实现

4、总结

 ==============================================================

本文主要介绍深度学习中卷积，以及卷积核的OpenCL实现。

另外：新版对齐方式都没了，莫名其妙。

1、卷积

在CNN（Convolutional Neural Network, 卷积神经网络）中，卷积是个必不可少的部件，该网络也因卷积得名。CNN的卷积层中，有许多滤波器，这些滤波器也称为卷积核，用于卷积运算，提取数据特征，这些滤波器的系数由训练得到。

在数字信号处理中，信号x(n)经过系统，相当于信号与系统的冲激响应函数h(n)进行卷积，得到输出y(n)，其定义如下式。

上式中的符号“*”是卷积的意思。

可以看出，信号x(n)经过系统，与冲击响应函数序列经过纵轴翻折过的序列对应相乘。

而在卷积神经网络中卷积操作的原理即卷积核与对应的点对应相乘，核心即是乘累加，

卷积的方式比较多，假定滤波器的滑动步长stride（用s表示），以及滤波器的填充方式（填充长度用p表示），原始特征图W*H（宽W，高H），滤波器的尺寸用K*K表示，则输出特征图的尺寸为

上式中括号为下取整。

这个关系暂时没想通也没关系，可以搜索卷积神经网络卷积了解一下，卷积的核心即乘累加，如下为卷积图解。

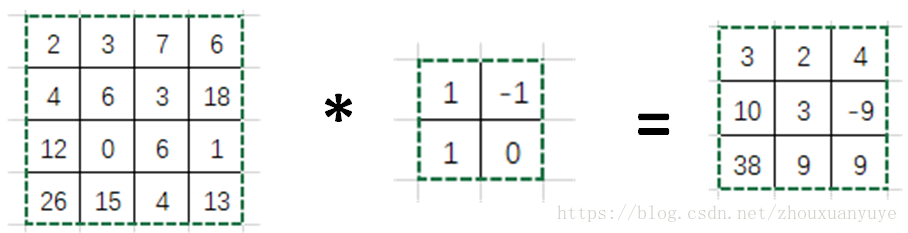

图1. 卷积示例

上图中左侧为特征图与卷积核卷积，右侧为输出，其中卷积的步长stride为1，滤波器滑动方向先进行行处理，再进行列处理。

如右侧的最左上角的数 3= 2*1 + 3*(-1) + 4 + 6*0；

随后滤波器向右滑动1个单位，此时滤波器对应的数据为[3,7,6,3]，所以3*1 + 7*(-1) + 6*1 +3*0 = 2，其他同理。

行处理完成，滤波器向下移动一个单位，接着处理下一行，此时与之对应的数为[4,6,12,0]，所以4*1 + 6*(-1) + 12*1 + 0*0 = 10。其他同理。

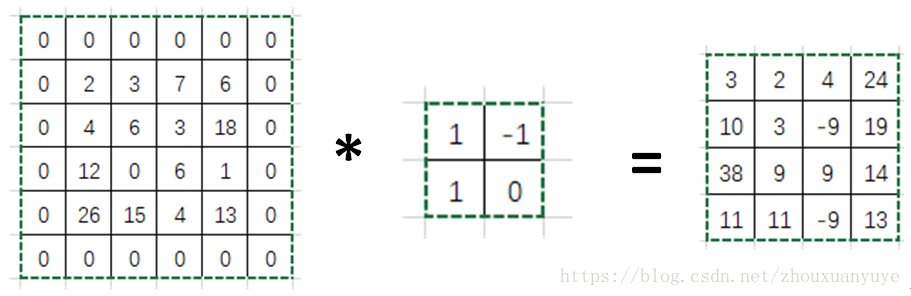

图2. 特征图填充，卷积
