PowerDesigner的使用

一、新建数据模型（显示工具条：tools-->customize toolbars... 选 palette）

选择File——>New,弹出如图所示对话框，

选择选中的那个物理数据模型 ，可改变模型名称，点击“OK”

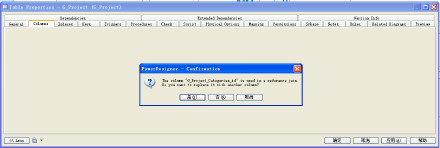

二、外键，只需要拖拉一条关系线都OK了，外键会自动生成，会自动增加一列有关系的字段，这时需要修改此表中的这一列，然后选择移除，在移除时需要小心提示，是全部移除还是选择新列替代：

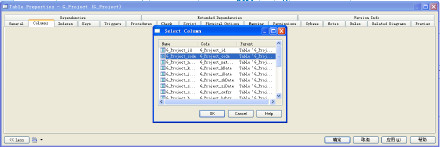

选择是，之后，然后找自己建的表中的外键（和有关系的列名不一样的情况下）如下图：

此时都已建成外键。

三、改变表格的背景颜色和字体大小

1.改变背景颜色：选中要修改的表，点击“工具栏中的”即可。

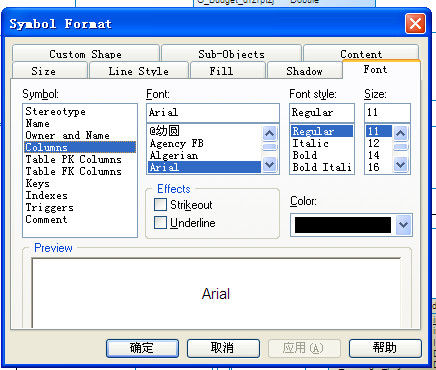

2.改变表内列的字体：选中要修改的表,点击“工具栏中的入上图中的A”，然后选择样式如图：

选择左边的Symbol中的类名，即可修改字体

3.修改关系线的颜色人上图的Line Style中的颜色即可
