MT76X8 RF定频使用方法

ZhouWu_313

已于 2024-09-26 09:55:41 修改

阅读量1.3k

点赞数 27

CC 4.0 BY-SA版权

文章标签：智能路由器

于 2024-06-07 18:24:42 首次发布

本文链接：https://blog.youkuaiyun.com/zhouwu_linux/article/details/139533332

一、从下面网址下载QA软件包，然后在WIN系统下安装QA环境。https://download.youkuaiyun.com/download/zhouwu_linux/89408573?spm=1001.2014.3001.5503

在WINDOWS 7系统下先安装WinPcap_4_1_3.exe。

二、硬件连接。

模块上电，PC机的IP配置成为10.10.18.100；掩码是：255.255.255.0 ，采用网线与板子LAN口连接一起，

三、开启模块 ATED

电脑打开 CMD，通过命令“ping 10.10.18.1”查看电脑是否与模块能够通讯。
若 ping 不通则要检查模块是否启动成功（若启动成功，控制面板会有蓝色 LED
闪烁）和检查 RJ45 网线是否连接好。

电脑与模块能够通讯后（如上图所示），CMD 通过命令“telnet 10.10.18.1”，登
录模块系统后台（用户名/密码:root/admin），如下图所示，输入“ated”后按回
车开启 ated 模式

四、打开手动工具进行测试

A、在所提供的测试软件里打开“QATool_Dbg”（需解压出来），选择“APSOC”后按 OK 确认。

B、在弹出的界面选择自制 RJ45 网线所连接的电脑的网卡按 OK（网卡名称请自
行查看所使用电脑），按 OK 后会弹出输入 MAC 弹框，直接按 OK 即可进入
手动工具。

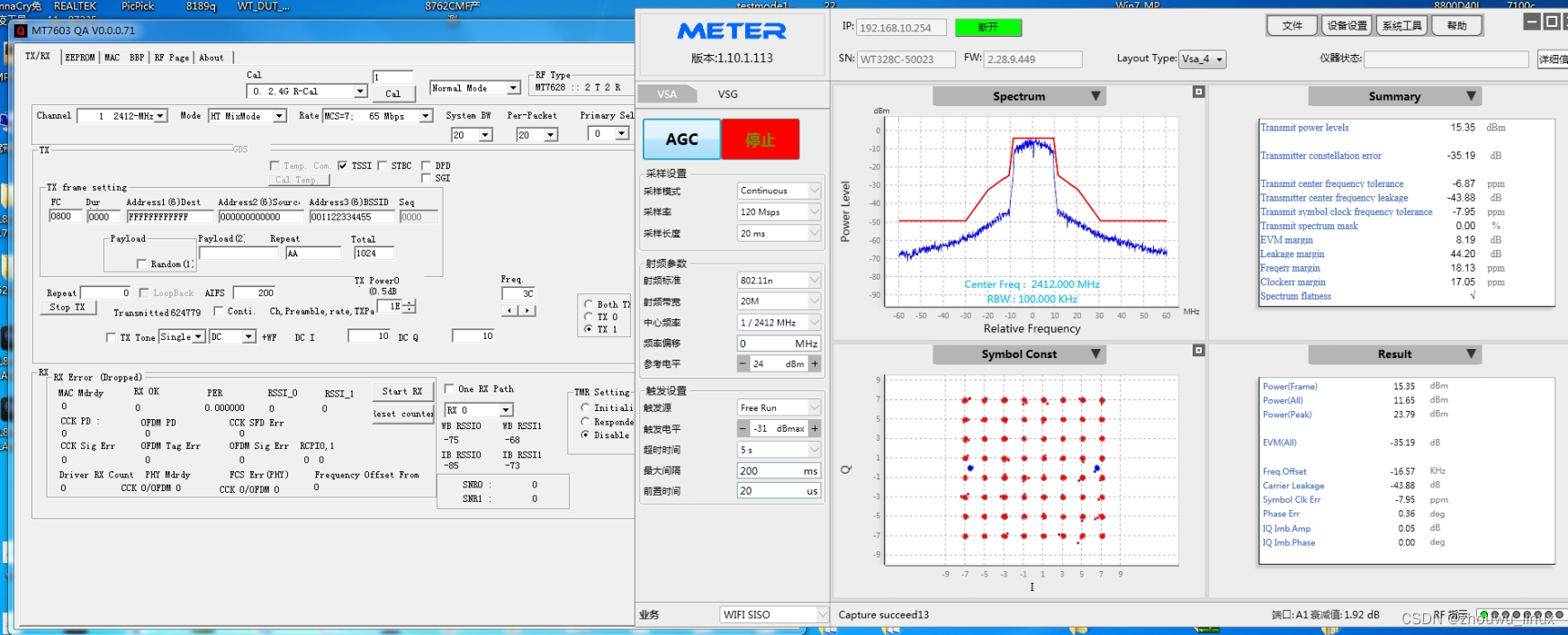

C、在手动工具操作界面可进行 TX 和 RX 的各项测试。

注：N模式40M，跟N模式20M不同，它是有40M带宽。所以选择带宽的时候要选择40M。

而channel1是没有40M的，

如CH1中心频率是2.412，CH1的起止频率为2.402~2.422Ghz；而CH13，中心频率是2.472，CH13的起止频率为2.462~2.482Ghz.
而转换为40M带宽，如果CH1还是选2.412，CH1的起止频率为2.992~2.432Ghz，开始频率就超出无线电委员会要求，那40M CH1的中心频率就只能平移到2.422（即20M的CH3去）。

所以N模式40M带宽下，测试3、6、11信道。

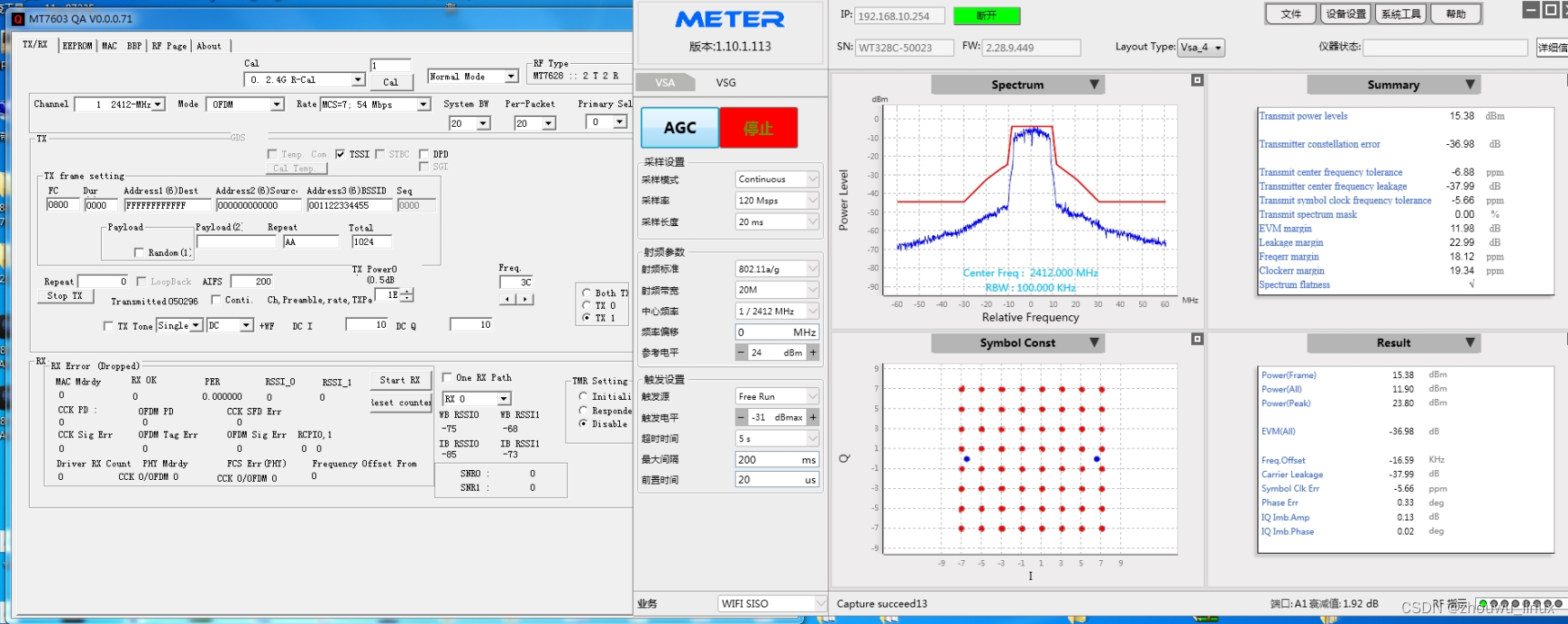

例子：若要测试模块 TX0 射频口 1 信道 802.11g 模式下 54Mbps 速率的发射功率，按
照以下设置步骤：
1、Channel 设置为 1，代表信道为 1；若要测试其它信道可以通过下拉选择。
2、Mode 设置为 OFDM，代表 802.11g 模式；其中 CCK 代表 802.11b，Mixed mode 和
greenfield 代表 802.11n（通常测试 802.11n 使用 Mixed mode）。
3、Rate 设置为 MCS=7;54Mbps。
4、勾选 TX/RX0，代表设置 TX0 输出功率。
5、Repeat 设置为 0，软件需求，必须设置为 0 模块才能持续发包以方便测试。
6、点击“Start”，代表模块开始发出所设置参数的封包，“transmitted”的数字代表已发出
的封包数。
7、通过调节“Ch preamble rate TXPath”的参数，可调节模块的输出功率。
8、通过调节“Freq.offset”的参数可以调节模块的频偏。

D、接收-RX测试方法。
