华为路由器_交换技术

Hybrid接口的特点：

按照VLAN接口封装类型，华为交换机的接口主要有三种模式：Access、Trunk、Hybrid。其中

Access、Trunk接口和Cisco技术无差异，Hybrid接口是华为设备独有的接口模式。

Hybrid接口和Trunk接口相同之处是都可以允许多个VLAN的流量通过并打标签，不同之处在于Hybrid接口可以允许多个VLAN的报文发送时不打标签。

特点：

华为交换机接口默认就是Hybrid模式。

既可以实现Access功能，也可以实现Trunk功能。

不借助于三层交换设备，也可以夸VLAN通信和访问控制。

相对于Access接口和Trunk接口，具有更强大的灵活性与可控制性。

Hybrid接口工作的原理：

Hybrid接口能够灵活地控制一个接口上的数据帧、VLAN标签的添加和移除。

Hybrid接口工作原理涉及接口的三个属性，分别是：untag列表、tag列表以及PVID。

untag列表：只在接口发送数据帧时起作用，如果需要发送的数据的VLAN标签在接口的untag列表中，那么将去除标签发送数据。

tag列表：作用于接受被标记过的数据帧和发送数据帧。其作用类似于一个允许的VLAN标识列表

当接口接收到带有VLAN标签的数据帧时，该接口的tag列表相当于VLAN允许列表，则不在列表中的数据帧将被丢掉。

untag与tag的区别在于，untag不打标签；tag打标签

PVID：接口的默认PVID为VLAN1，PVID只在接收未标记数据帧时起作用。PVID将这些没有标记的数据帧给打上当前的PVID标识。

注意了：untag是去掉标签往外发送数据帧；tag则是保留标签往外发送。

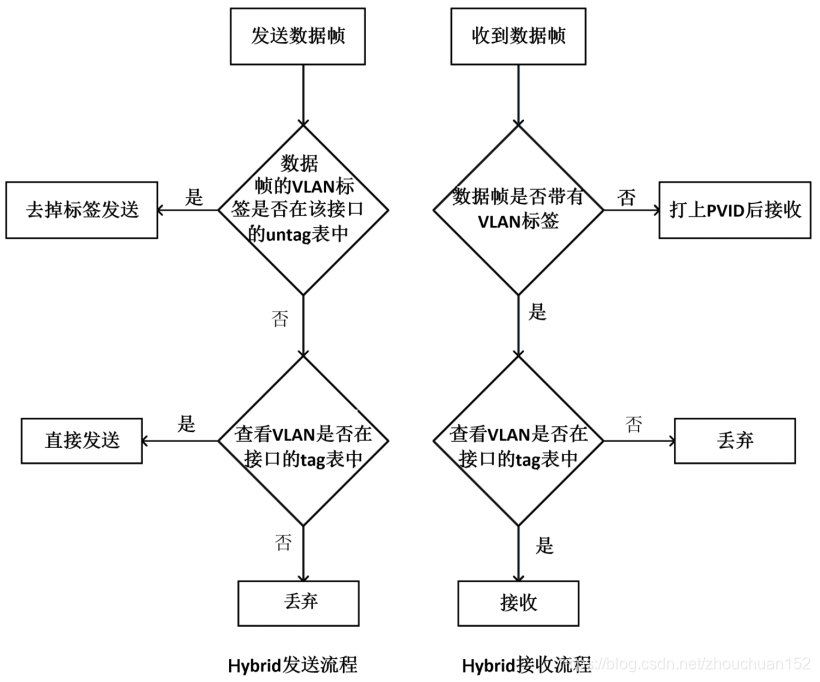

Hybrid接收数据帧和发送数据帧的流程

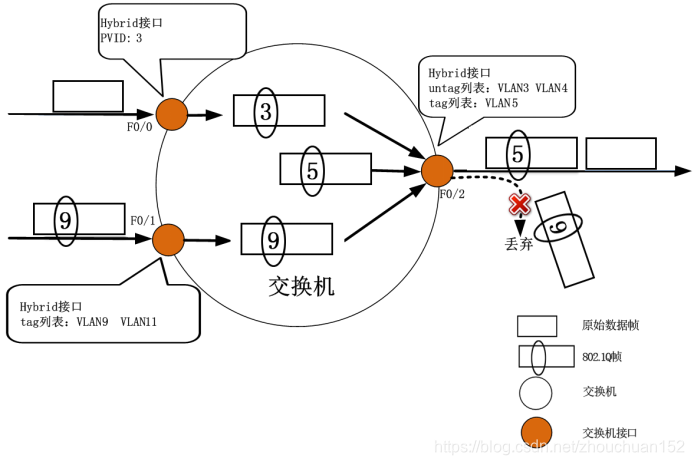

在数据发送时untag列表的应用：

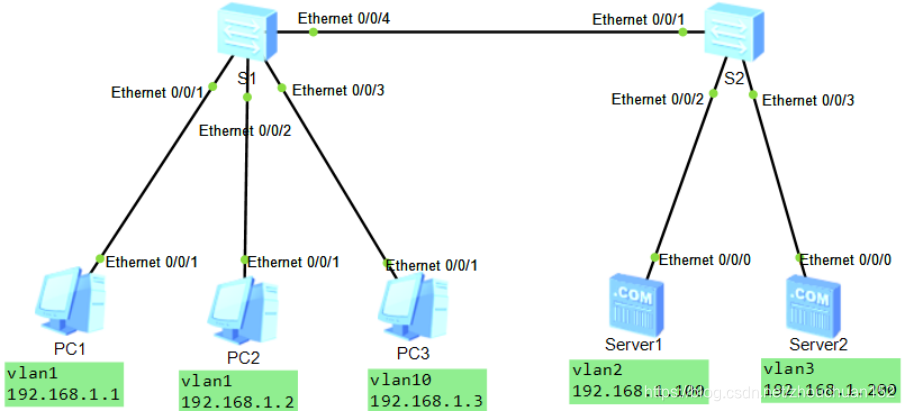

交换技术—Hybrid接口演示：

要求：VLAN 1之间可以通信；但是除VLAN 1之外只能访问VLAN2

VLAN 10只能和VLAN 3之间通信，其余不能和任何VLAN通信。

配置命令：

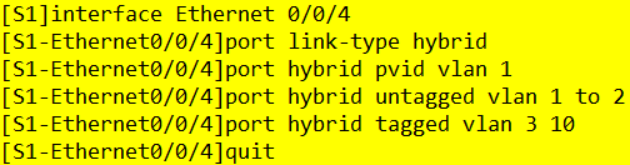

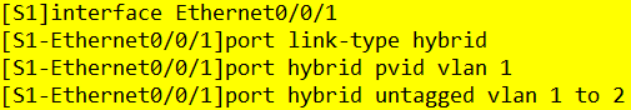

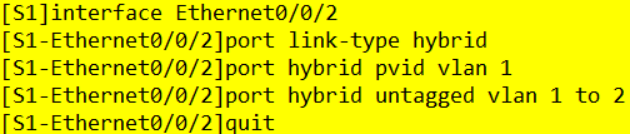

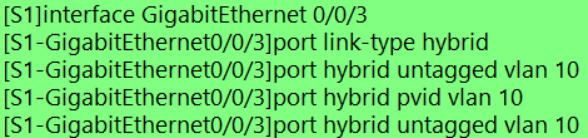

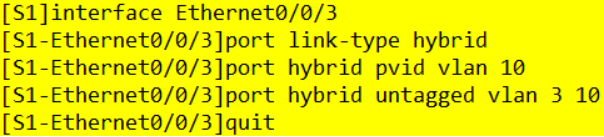

S1交换机的配置：

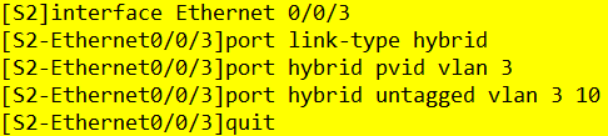

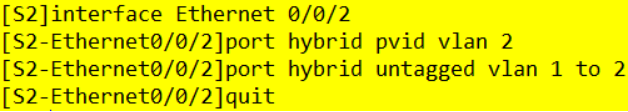

S2交换机的配置：

1. MSTP协议：

MSTP是一个公有的生成树协议，在实际生产环境中得到广泛的应用。

MSTP概念：

多生成树(MST)使用修正的快速生成树(RSTP)协议，叫做多生成树协议(MSTP)；允许在一个交换环境中运行多个生成树，每个生成树成为一个实例。实例之间的生成树彼此独立，如一个实例下的阻塞接口在另一个实例上可能是转发接口。和PVST不同，MSTP允许多个VLAN运行一个生成树实例。

传统的生成树只能运行一个实例，且收敛速度慢，RSTP在传统STP基础上通过改进达到了高速的收敛技术，但是任然存在缺陷。由于STP和RSTP在整个局域网中，所有的VLAN共享一个生成树实例，因此无法实现基于VLAN的负载均衡，网络环境稳定状态下备份链路始终不能转发数据流量，造成带宽的浪费。

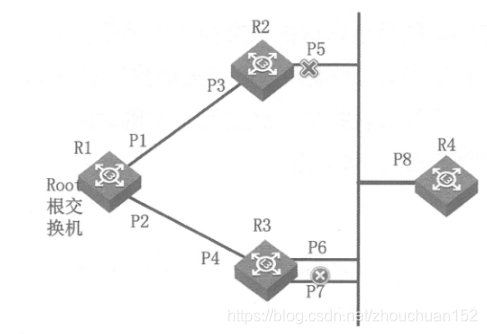

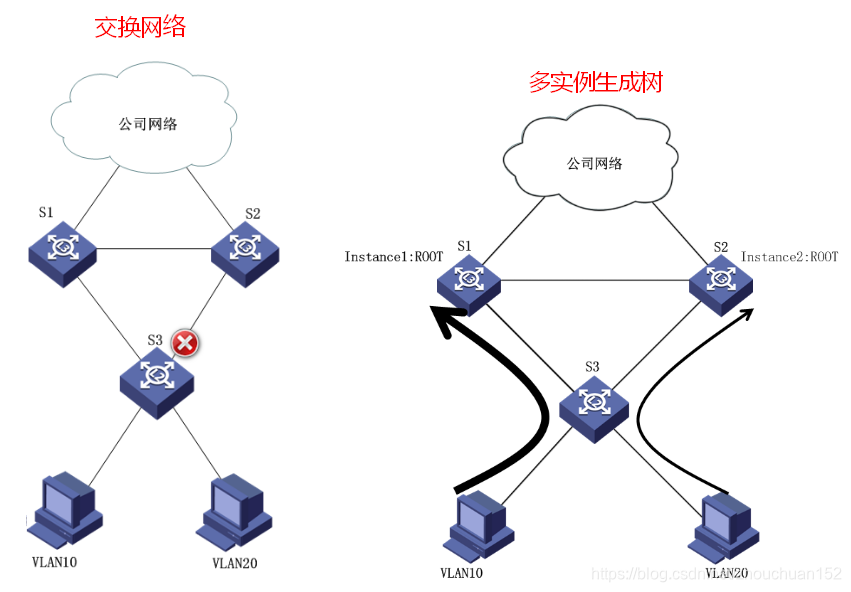

交换网络拓扑图和多实例生成树演示图：

MSTP的基本原理：

在MSTP中，通过把整个互联网的二层以太网络划分成若干个区域，在域内，把其中的VLAN分成若干个组，每个组具有相同的拓扑结构，然后定义若干个MSTI。并把这些生成树实例和不同的VLAN映射起来。所谓实例就是多个VLAN的一个集合。

通过将多个VLAN映射到一个实例，可以节省通信开销和资源占用率。MSTP各个实例拓扑的计算机相互独立，在这些实例上可以实现负载均衡。

MST域：

MST 域是多生成树，由局域网中的多台交换机及他们之间的网段构成。

一个局域网可以存在多个MST域，各MST域之间在物理上直接或间接相连。

MSTI

一个MST域内可以运行多个MSTI，MSTI之间彼此独立，MSTI可以与一个或多个VLAN对应。

但是一个VLAN只能与一个MSTI对应。



端口角色：

MSTP中的端口角色主要有根端口、指定端口、备份端口和边缘端口，除边缘端口外，其他端口角色都参与MSTP的计算过程。

根端口：非根交换机上到根交换机开销最小的端口就是该交换机的端口。根端口能够转发数据流量到根交换机。

指定端口：该交换机向下游交换机发送BPDU或者数据流量的端口。

边缘端口：位于网络最边缘处，不参与生成树计算，一般作为连接非交换机设备，如终端服务器，PC等

预备(AIternate)端口：从转发数据流量的角度来看，预备端口提供了达到根交换机的一条备份链路。

备份(Backup)端口：当同一台交换机的两个端口互相连接时就存在一个环路，此时交换机会将其中一个端口阻塞，备份端口就是被阻塞的那个端口。

MSTP的端口状态：(只有三种状态)

Forwarding：在这种状态下，端口既转发用户流量，又接受/发送BPDU报文。

Learning：这是一种过度状态。在Learning状态下，交换机根据接收到的用户流量，学习Mac地址表，但不转发用户流量，所以称为学习状态。Learning状态的端口接收/发送BPDU报文，不转发用户流量

Discarding：只接收BPDU报文。

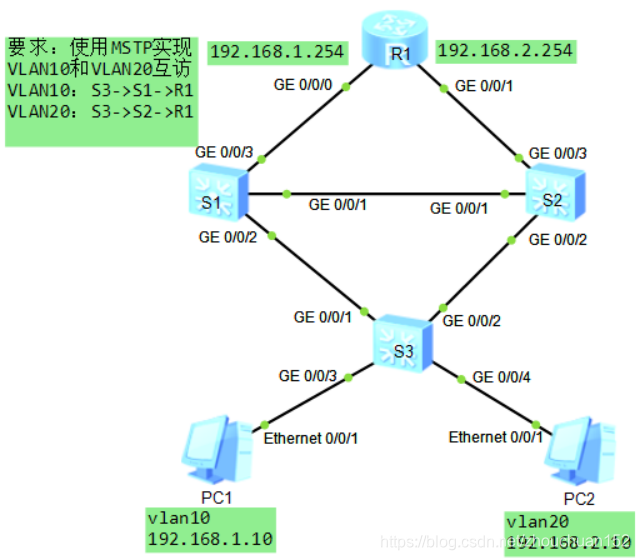

MSTP协议配置：



配置命令：

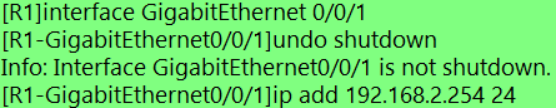

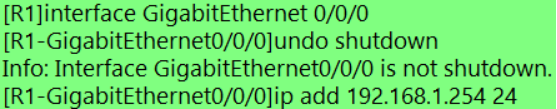

R1路由器的配置命令：

配置VLAN及Trunk接口

S1交换机的配置命令：

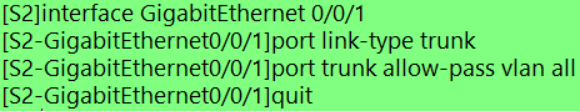

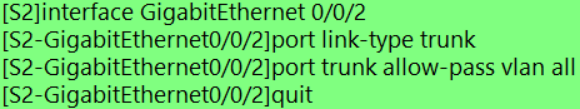

S2交换机的配置命令：

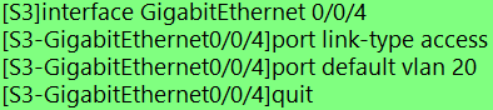

S3交换机的配置命令：

、

配置MSTP：

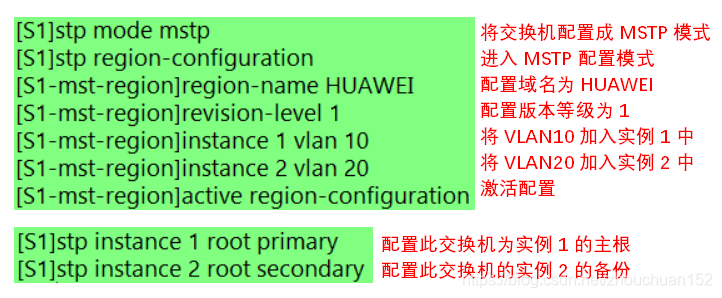

S1交换机的配置命令：

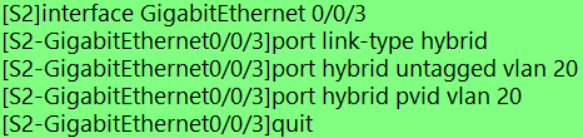

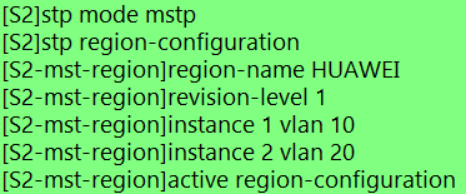

S2交换机的配置命令：

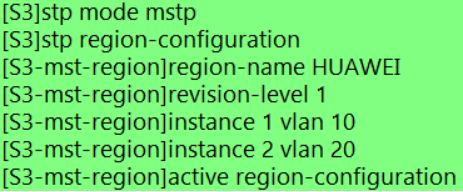

S3交换机的配置命令：

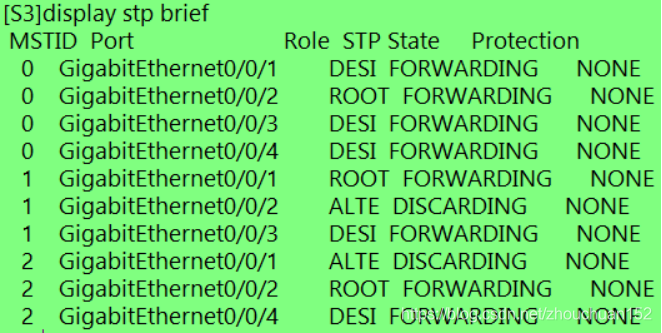

查看配置：
