驰骋工作流引擎设计系列03 节点类型定义

1. 关键字

驰骋工作流引擎 流程快速开发平台 workflow ccflow jflow

1. 节点类型的定义

为了适应分合流的流程，实现多线程，我们需要把节点分为5种类型。

1. 节点的分类

为了适应与支持多线程模式的流程，我们把节点类型分为如下几种。

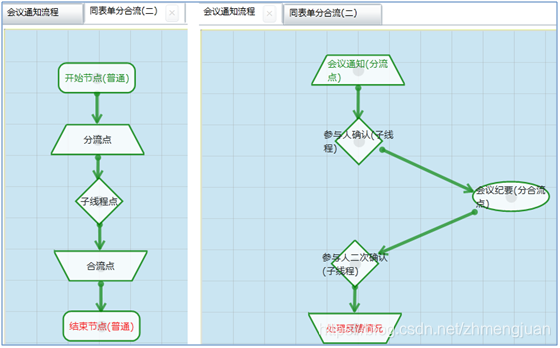

普通的、分流点、合流点、分合流点、子线程点。驰骋工作流用图形分别标示出来节点的类型。

1. 流程图例

一个分合流的流程实例：



流程模式就是流程运行的模式类型，CCFlow目前支持的类型有线形流程、父子流程、同表单分合流、异表单分合流、我们所分析的流程一般都是从这4种流程模式上延伸出来的，或者说都是它们的变形。
