计算机组成原理：如何让多核CPU的高速缓存保持一致

多核CPU有很多好处，其中最重要的一个就是，它使得我们在不断提升CPU的主频之后，找到了另一种提供CPU吞吐率的方法。

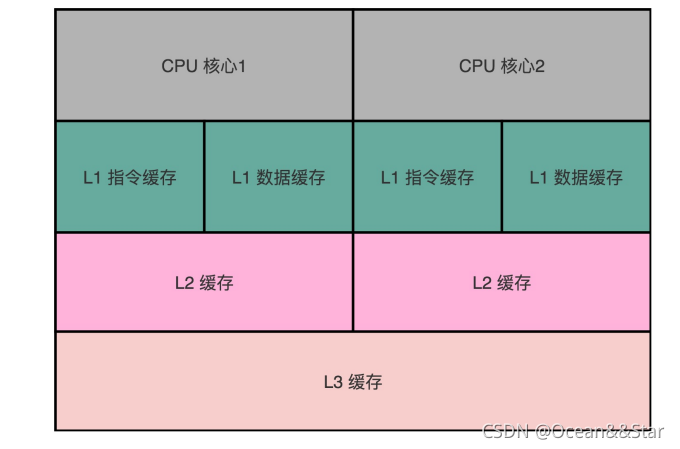

多核CPU里的每一个CPU核，都有独立的属于自己的L1 Cache和L2 Cache。多个CPU之间，只是共用L3 Cache和主内存。

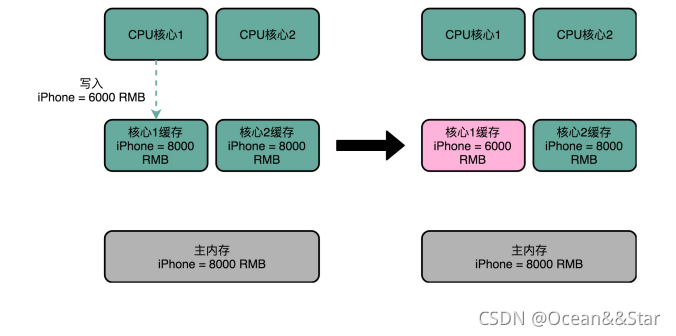

但是因为CPU的每个核都有各自的缓存，互相之间的操作又是各自独立的，就会带来缓存一致性问题。

ps：语言层面解决缓存不一致，可以使用volatile，强制CPU读写都直接访问主内存。（volatile的本意是告诉编译器，此变量的值是易变的，每次读写该变量的值时务必从该变量的内存地址中读取写入，不能为了效率使用对一个“临时”变量的读写来代替对该变量的直接读写）

为了解决这个缓存不一致的问题，我们就需要有一种机制，来同步两个不同核心里面的缓存数据。而这样的机制必须满足如下条件：

• 写传播：就是说，在一个CPU核心里，我们的Cache数据更新，必须能够传播到其他的对应的节点的Cache Line中
• 事务的串行化：意思是，在一个CPU核心里面的读取和写入，在其他节点看起来，顺序是一样的

对于第二点，事务串行化，举个例子：

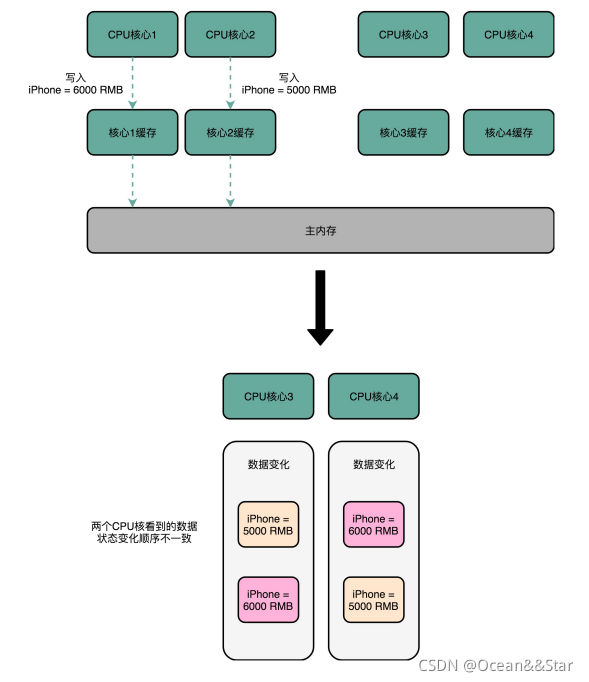

• 我们找一个有 4 个核心的 CPU。1 号核心，先把 iPhone 的价格改成了 5000 块。差不多在同一个时间，2 号核心把 iPhone的价格改成了 6000 块。这里两个修改，都会传播到 3 号核心和 4 号核心。
• 然而这里有个问题，3 号核心先收到了 2 号核心的写传播，再收到 1 号核心的写传播。所以 3 号核心看到的 iPhone 价格是先变成了 6000 块，再变成了 5000 块。而 4 号核心呢，是反过来的，先看到变成了 5000 块，再变成 6000 块。虽然写传播是做到了，但是各个 Cache 里面的数据，是不一致的。
• 事实上，我们需要的是，从 1 号到 4 号核心，都能看到相同顺序的数据变化。比如说，都是先变成了 5000 块，再变成了 6000 块。这样，我们才能称之为实现了事务的串行化。

事务的串行化，不仅仅是缓存一致性中所必须的。比如，我们平时所用到的系统中，最需要保障事务串行化的就是数据库。多个不同的连接去访问数据库的时候，我们必须保证事务的串行化，做不到事务的串行化的数据库，根本没法作为可靠的商业数据库来使用。

而在CPU Cache里做到事务串行化，需要做到两点，第一点是一个CPU核心对于数据的操作，需要同步通信到其他CPU核心。第二点是，如果两个CPU核心里同一个数据的Cache，那么对于这个Cache数据的更新，需要有一个“锁”的概念，只有拿到了对应的Cache Block的“锁”之后，才能进行对应的数据更新。 而MESI协议实现了这两个机制

总线嗅探机制和MESI协议

要解决缓存一致性问题，首先要解决的是多个CPU核心之间的数据传输问题。最常见的一种解决方案，叫做总线嗅探。

• 这个策略，本质上是把所有的读写请求都通弄过总线广播给所有的CPU核心。然后让各个核心去“嗅探”这些请求，在根据本地的情况进行响应。
• 总线本身就是一个特别适合广播进行数据传输的机制，所以总线嗅探这个办法也是我们日常使用的 Intel CPU 进行缓存一致性处理的解决方案。
• 基于总线嗅探机制，其实还可以分成很多种不同的缓存一致性协议。不过其中最常用的，就是今天MESI 协议。

MESI协议，是一种叫做写失效的协议：

• 在写失效协议里面，只有一个CPU核心负责写入数据，其他的核心，只是同步读取到这个写入
• 在这个CPU核心写入Cache之后，它会去广播一个“失效”请求告诉所有其他的CPU核心。
• 其他的CPU核心，只是去判断自己是否也有一个“失效”版本的Cache Block，然后把这个也标记成失效的就好了。

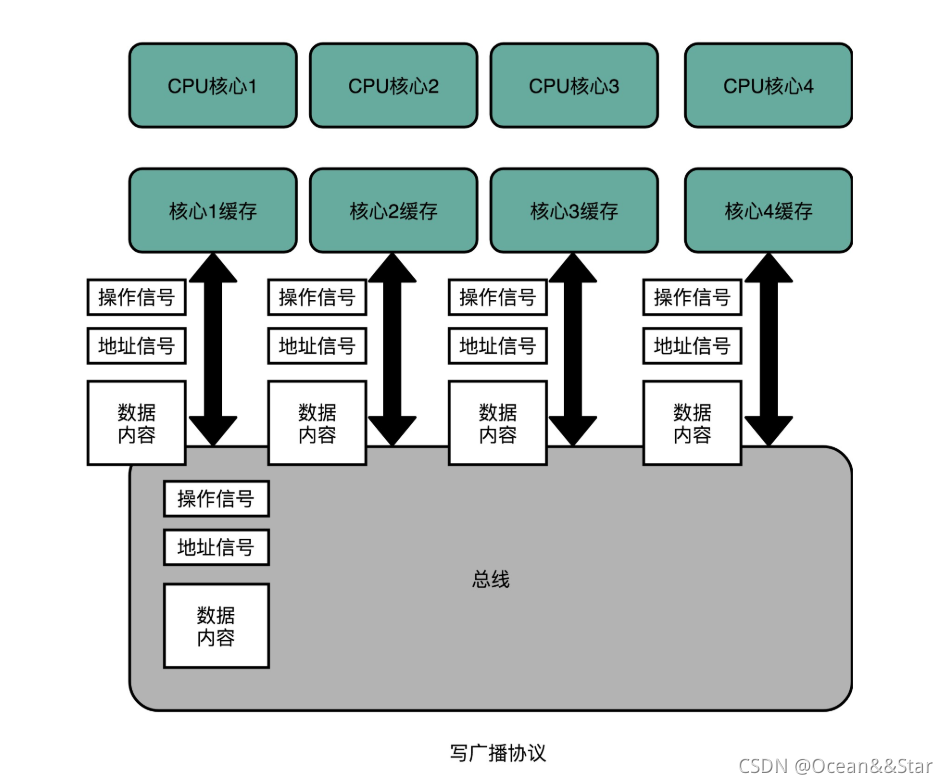

相对于写失效协议，还有一种叫作写广播（Write Broadcast）的协议。

• 一个写入请求广播到所有的 CPU 核心，同时更新各个核心里的 Cache。
• 写广播在实现上自然很简单，但是写广播需要占用更多的总线带宽。
  • 写失效只需要告诉其他的 CPU 核心，哪一个内存地址的缓存失效了
  • 但是写广播还需要把对应的数据传输给其他CPU 核心

MESI 协议的由来呢，来自于我们对 Cache Line 的四个不同的标记，分别是：

• M：代表已修改（Modified）
• E：代表独占（Exclusive）
• S：代表共享（Shared）
• I：代表已失效（Invalidated）

所谓的“已修改”，就是“脏”的 Cache Block。Cache Block 里面的内容我们已经更新过了，但是还没有写回到主内存里面。

所谓的“已失效“，自然是这个 Cache Block 里面的数据已经失效了，我们不可以相信这个 Cache Block 里面的数据。

“独占”和“共享”这两个状态是 MESI 协议的精华所在了。

• 无论是独占状态还是共享状态，缓存里面的数据都是“干净”的。
• 这个“干净”，自然对应的是前面所说的“脏”的，也就是说，这个时候，Cache Block 里面的数据和主内存里面的数据是一致的。

那么“独占”和“共享”这两个状态的差别在哪里呢？

• 独占状态下：
  • 对应的Cache Line只加载了当前CPU核所拥有的Cache里。其他的CPU核，并没有加载对应的数据到自己的Cache里。
  • 这个时候，如果要向独占的Cache Block写入数据，我们可以自由的写入数据，而不需要告知其他的CPU核。
  • 在独占状态下的数据，如果收到了一个来自于总线的读取对应缓存的请求，它就会变成共享的。这个共享状态是因为，这个时候，另外一个CPU核心，也把对应的Cache Block，从内存里面加载到了自己的Cache里来
• 共享状态下：
  • 因为同样的数据在多个 CPU 核心的 Cache 里都有。
  • 所以，当我们想要更新 Cache 里面的数据的时候，不能直接修改，而是要先向所有的其他 CPU 核心广播一个请求，要求先把其他 CPU 核心里面的 Cache，都变成无效的状态，然后再更新当前Cache 里面的数据。
  • 这个广播操作，一般叫作 RFO（Request For Ownership），也就是获取当前对应 Cache Block 数据的所有权。

（这个操作有点儿像我们在多线程里面用到的读写锁。在共享状态下，大家都可以行去读对应的数据。但是如果要写，我们就需要通过一个锁，获取当前写入位置的所有权。）

整个 MESI 的状态，可以用一个有限状态机来表示它的状态流转。需要注意的是，对于不同状态触发的事件操作，可能来自于当前 CPU 核心，也可能来自总线里其他 CPU 核心广播出来的信号。

总结

想要实现缓存一致性，关键要满足两点：

• 第一个是写传播，也就是在一个CPU核心写入的内容，需要传播到其他CPU核心里面
• 更重要的是第二点，保障事务的串行化，才能保障我们的数据是真正一致的，我们的程序在各个不同的核心上运行的结果也是一致的。这个特性不仅在 CPU 的缓存层面很重要，在数据库层面更加重要。

MESI是基于总线嗅探机制的，是一种基于写失效的缓存一致性协议。写失效协议的好处是，我们不需要在总线上传输数据内容，而只要传输操作信号和地址信号就好了，不会那么占总线带宽。

MESI 协议，是已修改、独占、共享以及已失效这四个缩写的合称。独占和共享状态，就好像我们在多线程应用开发里面的读写锁机制，确保了我们的缓存一致性。而整个MESI的状态变更，则是根据来自自己的CPU核心的请求，以及来自其他CPU核心通过总线传输过来的操作信号和地址信息，进行状态流转的一个有限状态机。
