C/C++编程：协程库NtyCo入门

协程的起源

问题：协程存在的原因？协程能够解决哪些问题

在我们线程CS/BS开发模式下，服务器的吞吐量是一个很重要的参数。其实吞吐量是IO处理时间加上业务处理。

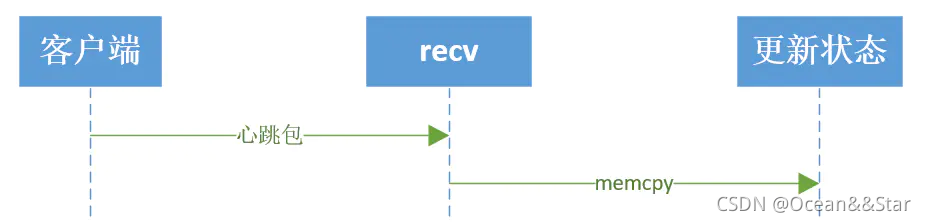

为了简单起见，比如，客户端与服务器之间是长连接的，客户端定期给服务器发送心跳包数据。客户端发送一次心跳包到服务器，服务器更新该新客户端状态的。心跳包发送的过程，业务处理时长等于IO读取（RECV系统调用）加上业务处理（更新客户状态）。吞吐量等于1s业务处理次数。

业务处理（更新客户端状态）时间，业务不一样的，处理时间不一样，我们就不做讨论。

那如何提升recv的性能。如果只有一个客户端，recv的性能也没有必要提升，也不能提升。如果有百万记的客户端长连接的情况，我们该如何提升。以Linux为例，在这里需要介绍一个“网红”就是epoll。服务器使用epoll管理百万计的客户端长连接，代码框架如下：

while (1) {
    int nready = epoll_wait(epfd, events, EVENT_SIZE, -1);

    for (i = 0;i < nready;i ++) {

        int sockfd = events[i].data.fd;
        if (sockfd == listenfd) {
            int connfd = accept(listenfd, xxx, xxxx);

            setnonblock(connfd);

            ev.events = EPOLLIN | EPOLLET;
            ev.data.fd = connfd;
            epoll_ctl(epfd, EPOLL_CTL_ADD, connfd, &ev);

        } else {
            handle(sockfd);
        }
    }
}

对于响应式服务器，所有的客户端的操作驱动都是来源于这个大循环。来源于epoll_wait的反馈结果。
对于服务器处理百万计的IO。Handle(sockfd)实现方式有两种。

• handle(sockefd)函数内部对sockfd进行读写操作

int handle(int sockfd) {

    recv(sockfd, rbuffer, length, 0);
    parser_proto(rbuffer, length);
    send(sockfd, sbuffer, length, 0);

}

• handler的io操作(send, recv)与epoll_wait是在同一个处理流程里面的。这就是IO同步操作

优点：

• sockfd管理方便
• 操作逻辑清晰

缺点：

• 服务器程序依赖epoll_wait的循环响应速度慢
• 程序性能差

当然，Handle(sockfd)有另外的处理方法

• handle(sockfd)函数内部将sockfd的操作，push到线程池中

int thread_cb(int sockfd){
	// 此函数是在线程池创建的线程中运行
	// 与handler不在一个线程上下文中运行
    recv(sockfd, rbuffer, length, 0);
    parser_proto(rbuffer, length);
    send(sockfd, sbuffer, length, 0);
}

int handle(int sockfd){
	// 此函数在主线程main_thread中运行
	// 在此处之前，确保线程池已经启动
	push_thread(sockfd, thread_cv); //将sockfd放到其他线程中运行
}

• handle函数是将sockfd处理方式放到另一个线程中运行，如此做法，将io操作（recv、send）与epoll_wait不在一个处理流程里面，使得io操作(recv、send)与epoll_wait实现解耦。这就叫做io异步操作

优点：

• 子模块好规划
• 程序性能高

缺点

• 正因为子模块好规划，使得模块之间的socket的管理异常麻烦。每一个子线程都需要管理好socket，必须在IO操作的时候，socket出现关闭或者其他异常。

有没有一种方式，有异步性能，同步的代码逻辑。来方便编程人员对IO操作的组件呢？有，采用一种轻量级的协程来实现。在每次send或者recv之前进行切换，再有调度器来处理epoll_wait的流程。这就是 NtyCo：一个C实现的协程库

协程的案例

问题：协程如何使用？与线程使用有何区别

在做网络IO编程的时候，有一个非常理想的情况，就是每次accept返回的时候，就为新来的客户端分配一个线程，这样一个客户端对应一个线程，就不会有多个线程共有一个sockfd。每请求每线程的方式，并且代码逻辑非常易读。但是这只是理想，线程创建代价、调度代价就很大了。

先来看一下每请求每线程的代码如下：

while(1){
	int nfds = (epoll_wait(epoll_fd, events, curfds, -1));
	if(nfds == -1){
		perror("epoll_wait");
		break;
	}

	for(i = 0; i < nfds; i++){
		int sockfd = listenfd(events[i].data.fd, sockfds);
		if(sockfd)[
			socklen_t len = sizeof(struct sockaddr_in);
			int clientfd = accept(sockfd, (struct sockaddr*)&remote, &len);

			pthread_t thread_id;
			pthread_create(&thread_id, NULL, client_cb, &clientfd);
		]else{
			...
		}
	}
}

这样的做法，写完放到生产环境下面，如果你的老板不打死你，你来找我。我来帮你老板，为民除害。

如果我们有协程，我们就可以这样实现。参考代码如下：

while (1) {
    int nfds = epoll_wait(epoll_fd, events, curfds, -1);
    if (nfds == -1) {
        perror("epoll_wait");
        break;
    }

    for (i = 0;i < nfds;i ++) {
        int sockfd = listenfd(events[i].data.fd, sockfds);
        if (sockfd) {
            socklen_t len = sizeof(struct sockaddr_in);
            int clientfd = accept(sockfd, (struct sockaddr*)&remote, &len);

            nty_coroutine *read_co;
            nty_coroutine_create(&read_co, server_reader, &clientfd);
        }
        else
        {
            ...
        }
}

这样的代码是完全可以放在生成环境下面的。如果你的老板要打死你，你来找我，我帮你把你老板打死，为民除害。

线程的API思维来使用协程，函数调用的性能来测试协程。

NtyCo封装出来了若干接口，一类是协程本身的，二类是posix的异步封装
  
协程创建

int nty_coroutine_create(nty_coroutine **new_co, proc_coroutine func, void *arg)

协程调度器的运行

void nty_schedule_run(void)

POSIX异步封装API：

int nty_socket(int domain, int type, int protocol)
int nty_accept(int fd, struct sockaddr *addr, socklen_t *len)
int nty_recv(int fd, void *buf, int length)
int nty_send(int fd, const void *buf, int length)
int nty_close(int fd)

协程的实现之工作流程

创建协程

当我们需要异步调用的时候，我们会创建一个协程。比如accept返回一个新的sockfd，创建一个客户端处理的子过程。再比如需要监听多个端口的时候，创建一个server的子工程。再比如需要监听多个端口的时候，创建一个server的子过程，这样多个端口同时工作的，是符合微服务的架构的。

创建协程的时候，进行了如何的工作？创建API如下：

int nty_coroutine_create(nty_coroutine **new_co, proc_coroutine func,  void *arg)

• 参数1：nty_coroutine **new_co，需要传入空的协程的对象，这个对象是由内部创建的，并且在函数返回的时候，会返回一个内部创建的协程对象
• 参数2：proc_coroutine func，协程的子工程。当协程被调度的时候，就会执行该函数
• 参数3：void*arg，需要传入到新协程中的参数

协程不存在亲属关系，都是一致的调度关系，接收调度器的调度。调用create API就会创建一个新协程，新携程就会加入到调度器的就绪队列中。

实现 IO 异步操作

IO异步操作是如何实现的呢？也就是在send与recv调用的时候，该如何实现异步操作呢？

看一下下面的代码：

while (1) {
	 int nready = epoll_wait(epfd, events, EVENT_SIZE, -1);
	 for (i = 0;i < nready;i ++) {
		 int sockfd = events[i].data.fd;
		 if (sockfd == listenfd) {
		 	int connfd = accept(listenfd, xxx, xxxx);

		 	setnonblock(connfd);
		 	ev.events = EPOLLIN | EPOLLET;
		 	ev.data.fd = connfd;
		 	epoll_ctl(epfd, EPOLL_CTL_ADD, connfd, &ev);
		 } else {

		 	epoll_ctl(epfd, EPOLL_CTL_DEL, sockfd, NULL);
		 	recv(sockfd, buffer, length, 0);
		 	//parser_proto(buffer, length);
			 send(sockfd, buffer, length, 0);
			 epoll_ctl(epfd, EPOLL_CTL_ADD, sockfd, NULL);
		 }
	 }
 }

在进行IO操作（recv、send）之前，先执行了epoll_cl的del操作，将相应的sockfd从epfd中删除掉，在执行完IO操作（recv、send）再进行epoll_ctl的add的动作。这段代码看起来似乎没有什么作用。

如果是在多个上下文中，这样的做法就很有意义了。能够保证sockfd只在一个上下文中能够操作IO的。不会出现在多个上下文同时对一个IO进行操作的。协程的IO异步操作正式是采用此模式进行的。

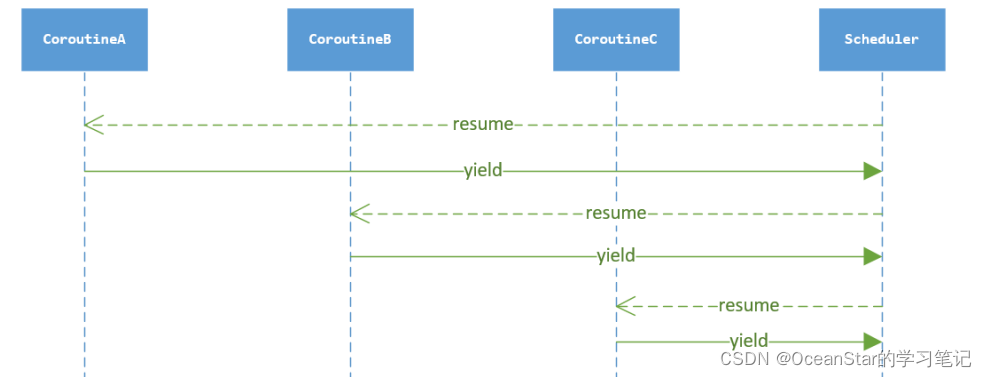

把单一协程的工作和调度器的工作划分清楚，先引入两个原语操作resume、yield。yield就是让出运行，resuume就是恢复运行。调度器和协程的上下文切换如下图：

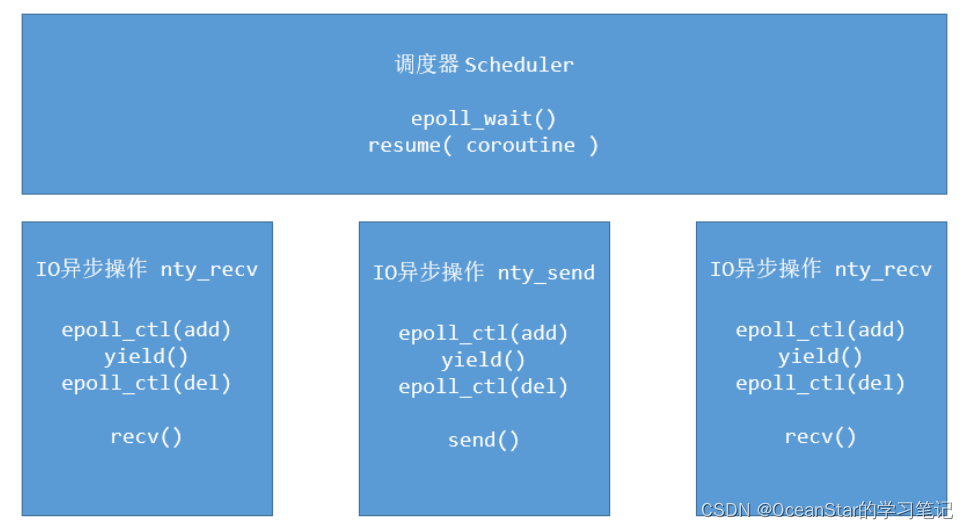

在协程的上下文 IO 异步操作（nty_recv、nty_send）函数，步骤如下：

• 将sockfd添加到epoll管理中
• 进行上下文环境切换，由协程上下文yield到调度器的上下文
• 调度器获取下一个协程上下文。由协程上下文yeild到调度器的上下文
• 调度器获取下一个协程上下文，resume新的协程。

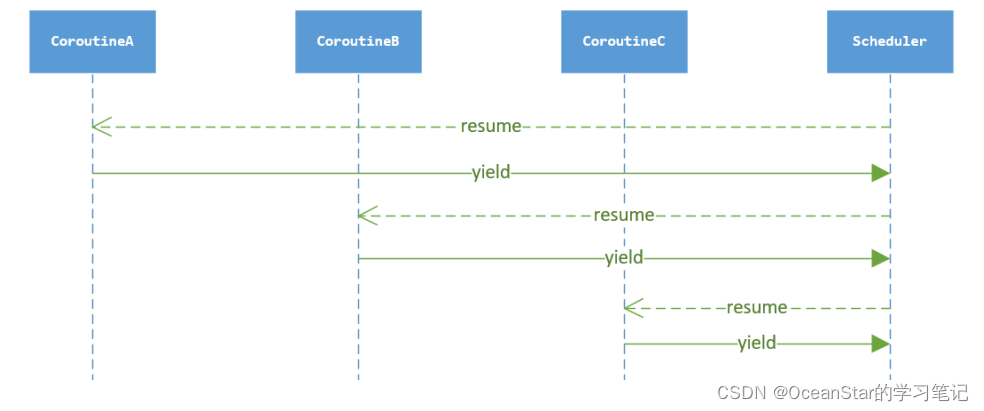

IO 异步操作的上下文切换的时序图如下：

回调协程的子过程

在create协程之后，何时回调子工程？何种方式回调子过程？

首先来回顾一下x86-64寄存器的相关知识。x86_64 的寄存器有 16 个 64 位寄存器，分别是：%rax, %rbx,%rcx, %esi, %edi, %rbp, %rsp, %r8, %r9, %r10, %r11, %r12, %r13, %r14, %r15。

• %rax 作为函数返回值使用的。
• %rsp 栈指针寄存器，指向栈
• %rdi, %rsi, %rdx, %rcx, %r8, %r9 用作函数参数，依次对应第 1 参数，第 2 参数。。。
• %rbx, %rbp, %r12, %r13, %r14, %r15 用作数据存储，遵循调用者使用规则，换句话说，就是随便用。调用子函数之前要备份它，以防它被修改
• %r10, %r11 用作数据存储，就是使用前要先保存原值

以 NtyCo 的实现为例，来分析这个过程。CPU有一个非常重要的寄存器叫做EIP，用来存储CPU运行下一条指令的地址。我们可以把回调函数的地址存储在EIP中，将相应的参数存储到相应的参数寄存器中。实现子工程调用的逻辑代码如下：

void _exec(nty_coroutine *co) {
	 co->func(co->arg); //子过程的回调函数
}
void nty_coroutine_init(nty_coroutine *co) {
 	//ctx 就是协程的上下文
	 co->ctx.edi = (void*)co; //设置参数
	 co->ctx.eip = (void*)_exec; //设置回调函数入口
 	//当实现上下文切换的时候，就会执行入口函数_exec , _exec 调用子过程 func
}

协程的实现之原语操作

协程的内部原语操作有哪些呢？分别是如何实现的呢？

协程的核心原语操作包括create、resume、yield。协程的原语操作有create就一定有exit。以NtyCo为例，协程一旦创建就不能由用户自己销毁，必须得以子过程执行结束，就会自动销毁协程的上下文数据。以_exec执行入口函数返回而销毁协程的上下文与相关信息。co->func(co->arg)是子过程，如果用户需要长久运行协程，就必须要在func函数里面写入循环等操作。所以NtyCo里面没有实现exit的原语操作。

create：创建一个协程

• 调度器是否存在，不存在也创建。调度器作为全局的单例。将调度器的实例存储在线程的私有空间pthread_setspecific
• 分配一个coroutine的内存空间，分别设置coroutine的数据项、栈空间、栈大小、初始状态、创建时间、子过程回调函数、子过程的调用参数
• 将新分配协程添加到就绪队列ready_queue中

实现代码如下

int nty_coroutine_create(nty_coroutine **new_co, proc_coroutine func, void *arg) {
	assert(pthread_once(&sched_key_once, nty_coroutine_sched_key_creator) == 0);
	nty_schedule *sched = nty_coroutine_get_sched();

	if (sched == NULL) {
		nty_schedule_create(0);
		sched = nty_coroutine_get_sched();
		if (sched == NULL) {
			printf("Failed to create scheduler\n");
			return -1;
		}
	}


	nty_coroutine *co = calloc(1, sizeof(nty_coroutine));
	if (co == NULL) {
		printf("Failed to allocate memory for new coroutine\n");
		return -2;
	}
	//
	int ret = posix_memalign(&co->stack, getpagesize(), sched->stack_size);
	if (ret) {
		printf("Failed to allocate stack for new coroutine\n");
		free(co);
		return -3;
	}

	co->sched = sched;
	co->stack_size = sched->stack_size;
	co->status = BIT(NTY_COROUTINE_STATUS_NEW); //
	co->id = sched->spawned_coroutines ++;
	co->func = func;
	co->fd = -1;
	co->events = 0;
	co->arg = arg;
	co->birth = nty_coroutine_usec_now();
	*new_co = co;

	TAILQ_INSERT_TAIL(&co->sched->ready, co, ready_next);
	return 0;
}

yield： 让出 CPU

void nty_coroutine_yield(nty_coroutine *co)

• 参数：当前运行的协程实例
• 调用后该函数不会立即返回，而是切换到最近执行resume的上下文。该函数返回是在执行resume的时候，会有调度器统一选择resume的，然后再次调用yield的。resume 与 yield 是两个可逆过程的原子操作。

resume：恢复协程的运行权

int nty_coroutine_resume(nty_coroutine *co)

• 参数：需要恢复运行的协程实例
• 调用后该函数也不会立即返回，而是切换到运行协程实例的 yield 的位置。返回是在等协程相应事务处理完成后，主动 yield 会返回到 resume 的地方。

协程的实现之切换

协程的上下文如何切换？

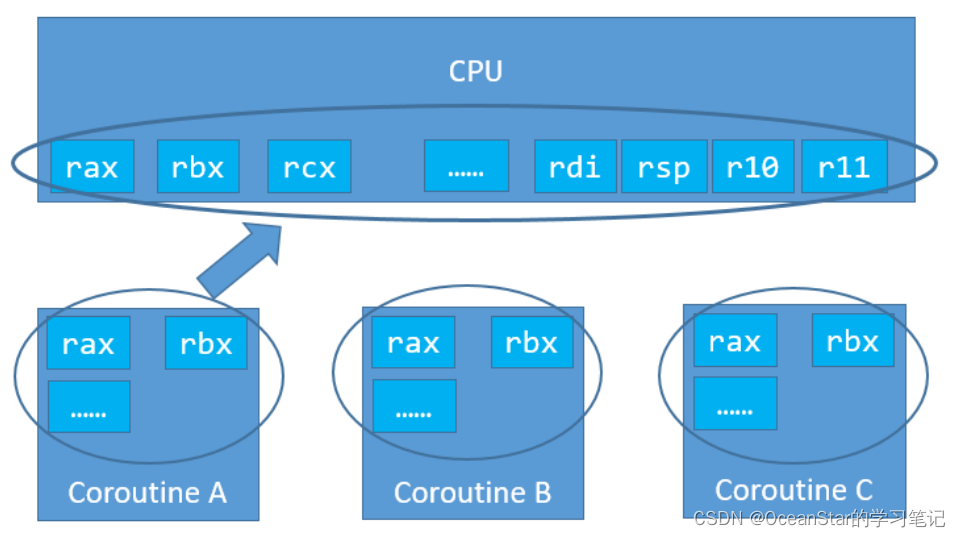

上下文切换，就是将CPU的寄存器暂时保存，再将即将运行的协程的上下文寄存器，分别mov到相对应的寄存器上。此时上下文完全切换。如下图：

切换_switch 函数定义：

int _switch(nty_cpu_ctx *new_ctx, nty_cpu_ctx *cur_ctx);

• 参数 1：即将运行协程的上下文，寄存器列表
• 参数 2：正在运行协程的上下文，寄存器列表

switch 返回后，执行即将运行协程的上下文。是实现上下文的切换

协程的实现之定义

协程如何定义? 调度器如何定义？

先来一道设计题：设计一个协程的运行体 R 与运行体调度器 S 的结构体

• 运行体 R：包含运行状态{就绪，睡眠，等待}，运行体回调函数，回调参数，栈指针，栈大小，当前运行体
• 调度器 S：包含执行集合{就绪，睡眠，等待}

这道设计题拆分两个个问题，一个运行体如何高效地在多种状态集合更换。调度器与运行体的功能界限。

运行体如何高效的在多种状态集合更换

新创建的协程，创建完成后，加入到就绪集合，等待调度器的调度；协程在运行完成之后，进行IO操作，此时IO并未准备好，进入等待状态集合；IO准备就绪，协程开始运行，后续进行sleep操作，此时进入到睡眠状态集合。

就绪(ready)，睡眠(sleep)，等待(wait)集合该采用如何数据结构来存储？

• 就绪集合不需要设置优先级，所有这个集合中的协程优先级一致，所以可以使用队列来存储就绪的协程，简称为就绪队列（ready_queue）。
• 睡眠集合需要按照睡眠时长进行排序，采用红黑树来存储，，简称睡眠树(sleep_tree)红黑树在工程实用为< key, value>, key 为睡眠时长，value 为对应的协程结点。
• 等待集合，其功能是在等待IO准备就绪，等待IO也是有时长的，所以等待集合采用红黑树来存储，简称等待树(wait_tree)

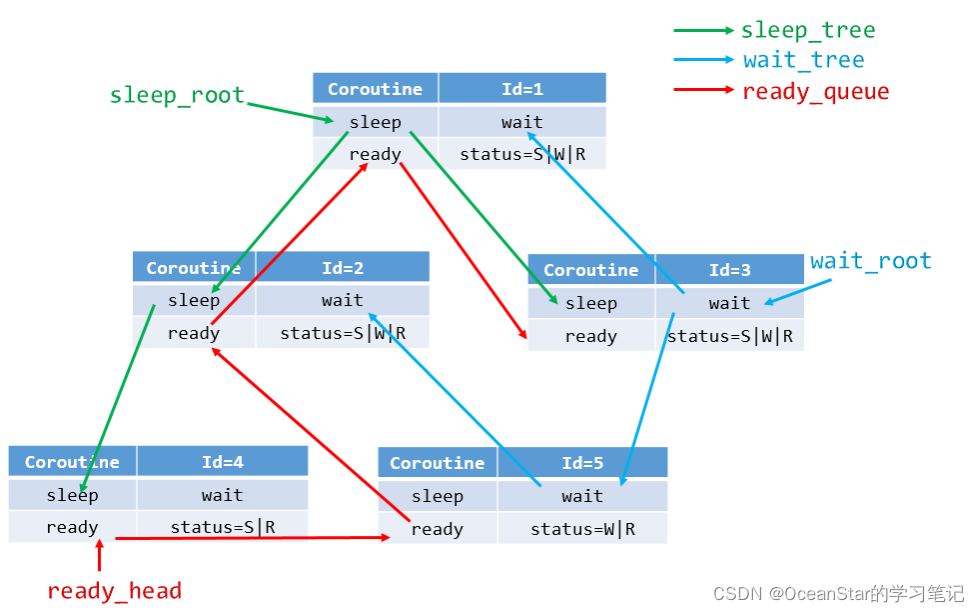

数据结构如下图所示：

Coroutine 就是协程的相应属性，status 表示协程的运行状态。sleep 与wait 两颗红黑树，ready 使用的队列，比如某协程调用 sleep 函数，加入睡眠树(sleep_tree)，status |= S 即可。比如某协程在等待树(wait_tree)中，而 IO 准备就绪放入 ready 队列中，只需要移出等待树(wait_tree)，状态更改 status &= ~W 即可。有一个前提条件就是不管何种运行状态的协程，都在就绪队列中，只是同时包含有其他的运行状态。

调度器与协程的功能界限

每一个协程都需要使用的而且可能会不同属性的，就是协程属性。每一个协程都需要的而且数据一致的，就是调度器的属性。比如栈大小的数值，每个协程都一样的后不做更改可以作为调度器的属性，如果每个协程大小不一致，则可以作为协程的属性。

用来管理所有协程的属性，作为调度器的属性。比如 epoll 用来管理每一个协程对应的 IO，是需要作为调度器属性。

每一个协程有自己的上下文环境，需要保存 CPU 的寄存器 ctx；需要有子过程的回调函数 func；需要有子过程回调函数的参数 arg；需要定义自己的栈空间stack；需要有自己栈空间的大小 stack_size；需要定义协程的创建时间birth；需要定义协程当前的运行状态 status；需要定当前运行状态的结点（ready_next, wait_node, sleep_node）；需要定义协程 id；需要定义调度器的全局对象 sched。

协程的核心结构体如下：

typedef struct _nty_coroutine {
	nty_cpu_ctx ctx;
	proc_coroutine func;
	void *arg;
	size_t stack_size;
	nty_coroutine_status status;
	nty_schedule *sched;
	uint64_t birth;
	uint64_t id;
	void *stack;
	RB_ENTRY(_nty_coroutine) sleep_node;
	RB_ENTRY(_nty_coroutine) wait_node;
	TAILQ_ENTRY(_nty_coroutine) ready_next;
	TAILQ_ENTRY(_nty_coroutine) defer_next;
} nty_coroutine;

调度器是管理所有协程运行的组件，协程与调度器的运行关系。

调度器的属性，需要有保持CPU的寄存器上下文ctx，可以从协程运行状态yield到调度器运行的。从协程到调度器用yield，从调度器到协程用resume。

下面是协程的定义：

typedef struct _nty_coroutine_queue nty_coroutine_queue;
typedef struct _nty_coroutine_rbtree_sleep nty_coroutine_rbtree_sleep;
typedef struct _nty_coroutine_rbtree_wait nty_coroutine_rbtree_wait;
typedef struct _nty_schedule {
	uint64_t birth;
	nty_cpu_ctx ctx;
	struct _nty_coroutine *curr_thread;
	int page_size;
	int poller_fd;
	int eventfd;
	struct epoll_event eventlist[NTY_CO_MAX_EVENTS];
	int nevents;
	int num_new_events;
	nty_coroutine_queue ready;
	nty_coroutine_rbtree_sleep sleeping;
	nty_coroutine_rbtree_wait waiting;
} nty_schedule;

协程的实现之调度器

调度器的实现，有两种方案，一种是生产者/消费者模型，一种是多状态运行

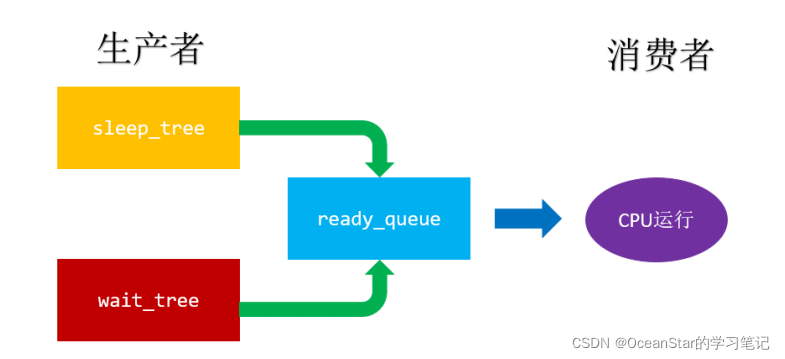

生产者消费者模式

逻辑代码如下：

while (1) {
	 //遍历睡眠集合，将满足条件的加入到 ready
	 nty_coroutine *expired = NULL;
	 while ((expired = sleep_tree_expired(sched)) != ) {
		 TAILQ_ADD(&sched->ready, expired);
	 }
	 //遍历等待集合，将满足添加的加入到 ready
	 nty_coroutine *wait = NULL;
	 int nready = epoll_wait(sched->epfd, events, EVENT_MAX, 1);
	 for (i = 0;i < nready;i ++) {
		 wait = wait_tree_search(events[i].data.fd);
		 TAILQ_ADD(&sched->ready, wait);
	 }
	 // 使用 resume 回复 ready 的协程运行权
	 while (!TAILQ_EMPTY(&sched->ready)) {
		 nty_coroutine *ready = TAILQ_POP(sched->ready);
		 resume(ready);
	 }
 }

多状态运行

实现逻辑代码如下：

while (1) {
	 //遍历睡眠集合，使用 resume 恢复 expired 的协程运行权
	 nty_coroutine *expired = NULL;
	 while ((expired = sleep_tree_expired(sched)) != ) {
		 resume(expired);
	 }
	 //遍历等待集合，使用 resume 恢复 wait 的协程运行权
	 nty_coroutine *wait = NULL;
	 int nready = epoll_wait(sched->epfd, events, EVENT_MAX, 1);
	 for (i = 0;i < nready;i ++) {
		 wait = wait_tree_search(events[i].data.fd);
		 resume(wait);
	 }
	 // 使用 resume 恢复 ready 的协程运行权
	 while (!TAILQ_EMPTY(sched->ready)) {
		 nty_coroutine *ready = TAILQ_POP(sched->ready);
		 resume(ready);
	 }
 }

参考

• NtyCo：一个C实现的协程库
• Linux高性能网络：协程系列
