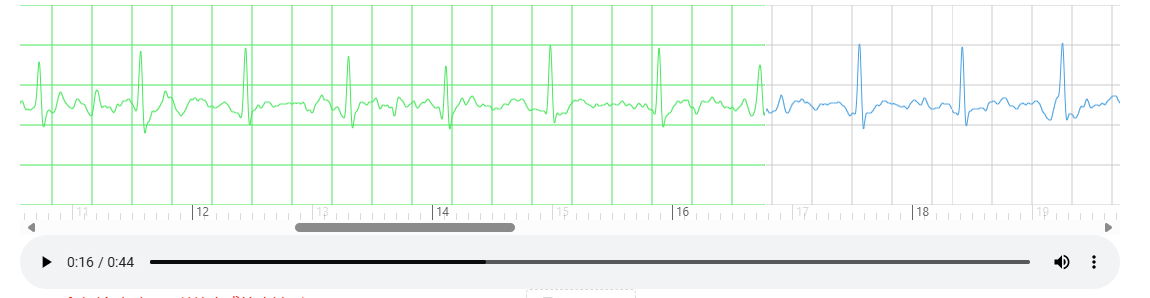

下载压缩文件，解压后找到ecg文件，并使用wavesurfer.js绘制心电图波形。
这段代码是一个 Vue 组件，用于在网页中展示心电图（ECG）波形。它使用了 WaveSurfer.js 进行波形渲染，并通过解析一个 ZIP 压缩包中的 .ecg 文件来加载原始 ECG 数据。整体流程涉及 网络请求 → 解压 ZIP → 解析二进制 ECG 数据 → 上采样 → 转换为 WAV → 播放波形。
一、源码：
<template>
<div>
<div>
<div ref="waveform" class="waveform"></div>
<div v-if="loading" class="loading-indicator">
音频加载中... {{ progress }}%
<div class="progress-bar">
<div class="progress-fill" :style="{ width: progress + '%' }"></div>
</div>
</div>
<div v-if="error" class="error-message">{{ error }}</div>
</div>
<div style="display: inline">
<span class="zoom-tips">Tips：鼠标滚动时，可以放大或缩小波形； </span>
<span v-if="zoomLevel > 0"> 当前缩放级别：{{ zoomLevel }}（px/s）; </span>
</div>
<div style="display: inline; margin-left: 20px">
<!-- <a-button type="dashed" icon="save" @click="downloadAudio" :disabled="loading">下载音频</a-button> -->
<a slot="tabBarExtraContent" v-if="zipUrl" :href="zipUrl" class="ant-btn ant-btn-primary" download>
下载音频压缩包
</a>
</div>
</div>
</template>
<script>
import Vue from 'vue'
import { ROLE_ID } from '@/store/mutation-types'
import WaveSurfer from 'wavesurfer.js'
import TimelinePlugin from 'wavesurfer.js/dist/plugins/timeline.esm.js'
import ZoomPlugin from 'wavesurfer.js/dist/plugins/zoom.esm.js'
import JSZip from 'jszip'
export default {
name: 'SingleEcgWaveSurfer',
props: {
zipUrl: String, // 总音频文件URL
status: Number,
},
data() {
return {
wavesurfer: null,
timelinePlugin: null,
zoomPlugin: null,
loading: false,
error: null,
progress: 0,
zoomLevel: 120, //默认1秒显示的像素
canRegion: false,
ecgMetadata: null,
}
},
watch: {
zipUrl: {
async handler(newVal) {
console.log('zipUrl=', newVal)
// await this.downloadAndProcessZip(newVal)
},
},
},
async mounted() {
var roleId = Vue.ls.get(ROLE_ID)
if ((roleId == 11 || roleId == 15) && this.status < 300) {
this.canRegion = true
} else {
this.canRegion = false
}
console.log(
'SingleEcgWaveSurfer',
'zipUrl=',
this.zipUrl,
'roleId=',
roleId
)
await this.initWaveSurfer()
if (this.zipUrl) {
await this.downloadAndProcessZip(this.zipUrl)
}
},
beforeDestroy() {
this.cleanup()
},
methods: {
async initWaveSurfer() {
console.log('初始化 WaveSurfer', this.zoomLevel)
// 初始化波形和频谱图
this.wavesurfer = WaveSurfer.create({
container: this.$refs.waveform,
waveColor: '#48a1e0',
progressColor: '#48e65dff',
cursorColor: '#fff',
height: 200,
mediaControls: true,
// 自定义渲染函数（适配Int16数据范围）
renderFunction: (channels, ctx) => {
const width = ctx.canvas.width
const height = ctx.canvas.height
const centerY = height / 2
const maxMillimeter = 5 * 5 // 与原有逻辑一致：25格
const zoom = height / maxMillimeter
const gain = this.gain || 10 // 可从 data 或 props 获取动态值
// 清除画布并绘制网格背景
ctx.clearRect(0, 0, width, height)
// 绘制网格线
const drawGrid = (ctx, step) => {
ctx.strokeStyle = '#ccc'
ctx.lineWidth = 1
const rowSpace = (height / maxMillimeter) * step
// 垂直线（时间轴方向）
for (let x = 0; x * rowSpace <= width; x++) {
ctx.beginPath()
ctx.moveTo(x * rowSpace, 0)
ctx.lineTo(x * rowSpace, height)
ctx.stroke()
}
// 水平线
for (let y = 0; y <= maxMillimeter; y += step) {
const yPos = y * (height / maxMillimeter)
ctx.beginPath()
ctx.moveTo(0, yPos)
ctx.lineTo(width, yPos)
ctx.stroke()
}
}
// 绘制粗线（每5mm）
ctx.lineWidth = 2
drawGrid(ctx, 5)
// 获取第一个声道数据
if (!channels || channels.length === 0) return
const int16Data = channels[0] // 单声道数据（Int16Array）
// 绘制波形
ctx.beginPath()
ctx.strokeStyle = '#48a1e0'
ctx.lineWidth = 1
let lastX = null
const dataSize = int16Data.length
// 每20个点取一个绘制（优化性能）
for (let i = 0; i < dataSize; i += 20) {
// 转换Int16值到波形坐标（范围映射：-32768~32767 → 0~height）
const value = int16Data[i] // 它已经是归一化后的信号，实际上是 -1 ~ +1 的浮点数
// if (i < 100) {
// console.log('绘图ad值：', value)
// }
let y = Math.floor(centerY - value * gain * zoom)
y = Math.max(0, Math.min(y, height)) // 钳位在画布范围内
const x = (i / dataSize) * width
if (lastX === null) {
ctx.moveTo(x, y)
} else {
ctx.lineTo(x, y)
}
lastX = x
}
ctx.stroke()
},
})
// 监听用户交互事件
this.wavesurfer.on('interaction', () => {
this.isUserInteraction = true
})
// 监听波形图进度变化
this.wavesurfer.on('timeupdate', (currentTime) => {
if (this.isUserInteraction) {
this.isUserInteraction = false // 重置标志
}
})
// 音频加载完成后，强制频谱图重新绘制
this.wavesurfer.on('ready', () => {
if (this.timelinePlugin) {
this.timelinePlugin.destroy()
}
if (this.zoomPlugin) {
this.zoomPlugin.destroy()
}
this.wavesurfer.setTime(0)
this.registerWavePlugin()
})
this.wavesurfer.on('zoom', (currentZoom) => {
this.zoomLevel = Math.round(currentZoom)
})
this.wavesurfer.on('finish', () => {
this.wavesurfer.setTime(0)
})
},
async downloadAudio() {
console.log('下载音频附件')
},
// 修改下载和处理方法（使用Int16Array存储原始数据）
async downloadAndProcessZip(url) {
console.log('📥 开始下载并处理 ZIP:', url)
if (!url) {
console.error('❌ zipUrl 不存在')
return
}
try {
const response = await fetch(url)
if (!response.ok) throw new Error('下载失败')
const zipData = await response.arrayBuffer()
const zip = await JSZip.loadAsync(zipData)
// 有文件头：
const rawDataFile = zip.file(/raw_data\.ecg$/i)[0]
if (!rawDataFile) throw new Error('未找到 raw_data.ecg 文件')
const bufferData = await rawDataFile.async('arraybuffer')
const parsedData = this.parseECGData(bufferData)
const ecgData = parsedData.samples
const sampleRate = parsedData.metadata.sampleRate
if (!ecgData) {
console.log('❌ ecgData is undefined')
return
}
// 1. 解析12bit ECG数据（基于Int16原始值）
const originalData = this.parse12BitECGData(ecgData)
// 2. 上采样到3000Hz
const targetRate = 3000
const upsampledData = this.upsampleECGData(originalData, sampleRate, targetRate)
// 3. 转换为16bit WAV格式
const wavData = this.convertToWAV(upsampledData, targetRate)
// 4. 创建Blob URL
const blob = new Blob([wavData], { type: 'audio/wav' })
this.wavesurfer.loadBlob(blob)
} catch (error) {
console.error('❌ 处理ECG数据出错:', error.message)
this.error = '加载音频失败: ' + error.message
}
},

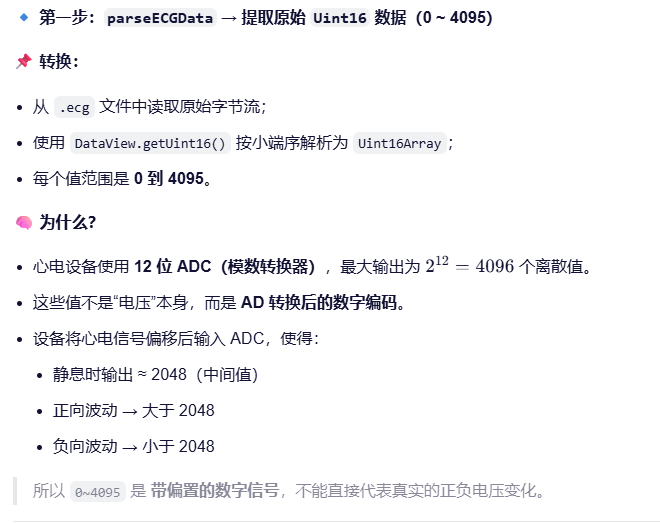

parseECGData(arrayBuffer) {
// 数据验证
if (!arrayBuffer || arrayBuffer.byteLength < 56) {
console.error('无效的ECG数据: 数据长度不足')
return null
}
if (!(arrayBuffer instanceof ArrayBuffer)) {
console.error('Invalid argument: Expected ArrayBuffer')
return null
}
const dataView = new DataView(arrayBuffer)
let offset = 0
// 1. 解析文件头信息
const headerLength = dataView.getUint16(offset, true) // 小端格式
offset += 2
// UUID (36字节)
const uuidBytes = new Uint8Array(arrayBuffer, offset, 36)
const uuid = String.fromCharCode.apply(null, uuidBytes)
offset += 36
// 采样率 (2字节)
const sampleRate = dataView.getUint16(offset, true)
offset += 2
// 开始时间 (16字节)
const startTimeBytes = new Uint8Array(arrayBuffer, offset, 16)
const startTime = String.fromCharCode.apply(null, startTimeBytes)
offset += 16
// 患者姓名 (剩余头长度)
const nameBytes = new Uint8Array(arrayBuffer, offset, headerLength - offset)
const patientName = this.gb2312ToString(nameBytes)
// 2. 使用 DataView 安全读取非对齐的 16-bit 数据
const dataStart = headerLength
const dataLength = arrayBuffer.byteLength - dataStart
// 创建用于存储采样的 Uint16Array
const samples = new Uint16Array(dataLength / 2) // 总共 dataLength/2 个采样点
for (let i = 0; i < samples.length; i++) {
// 从 dataStart 开始，每 2 字节读一个 uint16（小端）
samples[i] = dataView.getUint16(dataStart + i * 2, true) // true = little-endian
}
return {
metadata: {
headerLength,
uuid,
sampleRate,
startTime,
patientName,
},
samples: samples,
duration: samples.length / sampleRate,
}
},
// GB2312解码函数
gb2312ToString(bytes) {
try {
const decoder = new TextDecoder('gb2312')
return decoder.decode(bytes)
} catch (error) {
console.error('GB2312解码失败，尝试UTF-8:', error)
try {
const decoder = new TextDecoder('utf-8')
return decoder.decode(bytes)
} catch (e) {
let result = ''
for (let i = 0; i < bytes.length; i++) {
if (bytes[i] !== 0) {
result += String.fromCharCode(bytes[i])
}
}
return result
}
}
},

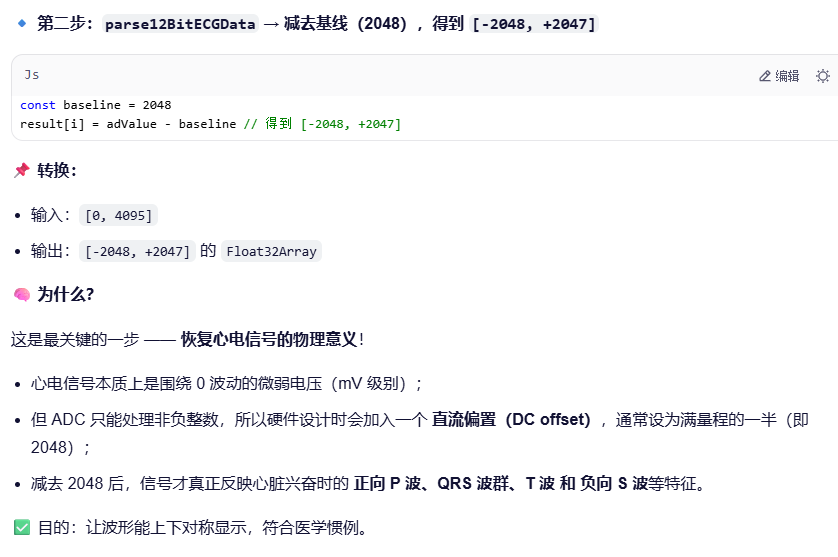

// 解析12bit ECG数据（基于Int16原始值）
parse12BitECGData(int16Data) {
const sampleCount = int16Data.length
const result = new Float32Array(sampleCount) // 存储以基准线为中心的数值
const baseline = 2048 // 原始心电数据的基准线
for (let i = 0; i < sampleCount; i++) {
var adValue = int16Data[i] // 直接返回 0~4096 的原始 AD 值
// 减去基准线，让数据围绕0波动（恢复心电信号的物理意义）
const offsetValue = adValue - baseline // 范围：-2048 ~ 2047
result[i] = offsetValue // ✅ 返回以0为中心的值
}
return result
},

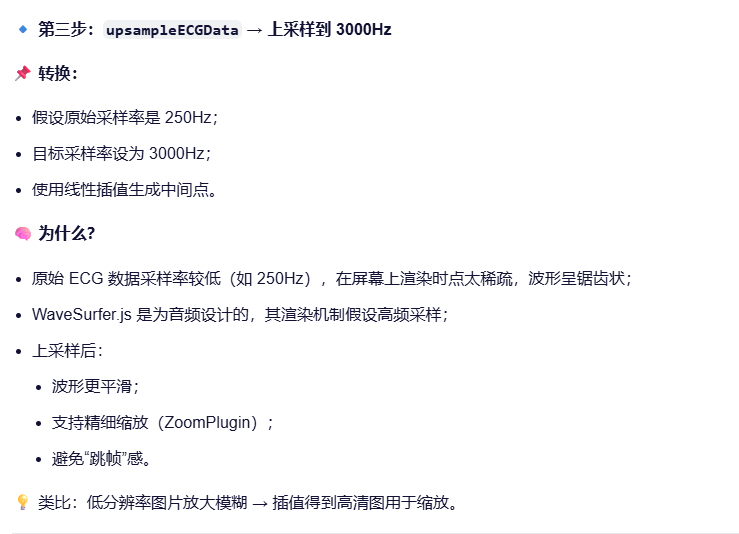

// 上采样 ECG 数据（双线性插值）
upsampleECGData(originalData, originalRate, targetRate) {
const ratio = targetRate / originalRate // 3000 / 250 = 12
const upsampledLength = Math.floor(originalData.length * ratio)
const upsampledData = new Float32Array(upsampledLength)
for (let i = 0; i < upsampledLength; i++) {
// 计算当前输出点对应原始数据中的位置（浮点）
const floatIndex = i / ratio
const lowIndex = Math.floor(floatIndex)
const highIndex = Math.min(lowIndex + 1, originalData.length - 1)
// 双线性插值
const t = floatIndex - lowIndex
const a = originalData[lowIndex]
const b = originalData[highIndex]
upsampledData[i] = a * (1 - t) + b * t // 线性插值
}
return upsampledData
},

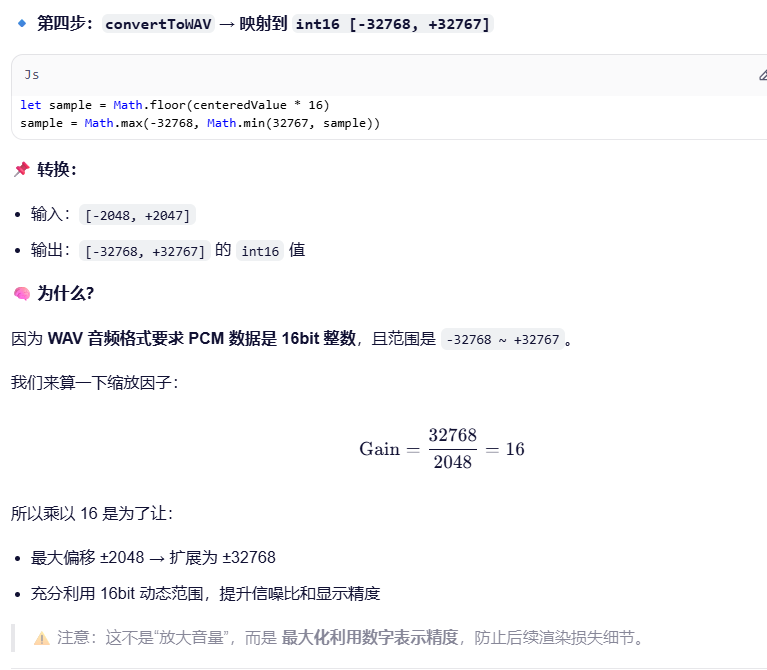

// WAV转换方法 convertToWAV 中正确映射 0~4096 → 0~32767（或中心化到 -32768~32767）
convertToWAV(pcmData, sampleRate) {
const buffer = new ArrayBuffer(44 + pcmData.length * 2)
const view = new DataView(buffer)
const bitsPerSample = 16
const channels = 1
// --- 写 WAV 头 ---
this.writeString(view, 0, 'RIFF')
view.setUint32(4, 36 + pcmData.length * 2, true)
this.writeString(view, 8, 'WAVE')
this.writeString(view, 12, 'fmt ')
view.setUint32(16, 16, true)
view.setUint16(20, 1, true)
view.setUint16(22, channels, true)
view.setUint32(24, sampleRate, true)
view.setUint32(28, sampleRate * channels * (bitsPerSample / 8), true)
view.setUint16(32, channels * (bitsPerSample / 8), true)
view.setUint16(34, bitsPerSample, true)
this.writeString(view, 36, 'data')
view.setUint32(40, pcmData.length * 2, true)
// --- 数据填充 ---
let offset = 44
for (let i = 0; i < pcmData.length; i++) {
const centeredValue = pcmData[i] // 现在是 -2048 ~ 2048
// 映射到 -32768 ~ 32767
// 公式：sample = centeredValue * (32768 / 2048) = centeredValue * 16
let sample = Math.floor(centeredValue * 16)
sample = Math.max(-32768, Math.min(32767, sample))
view.setInt16(offset + i * 2, sample, true)
}
return buffer
},
// 辅助函数：写入字符串到DataView
writeString(view, offset, string) {
for (let i = 0; i < string.length; i++) {
view.setUint8(offset + i, string.charCodeAt(i))
}
},
registerWavePlugin() {
this.timelinePlugin = this.wavesurfer.registerPlugin(
TimelinePlugin.create({
height: 15,
timeInterval: 0.1,
primaryLabelInterval: 2,
secondaryLabelInterval: 1,
style: {
fontSize: '12px',
color: '#666',
},
})
)
this.zoomPlugin = this.wavesurfer.registerPlugin(
ZoomPlugin.create({
scale: 0.05,
maxZoom: 1000,
minZoom: 10,
})
)
this.wavesurfer.zoom(this.zoomLevel)
},
cleanup() {
if (this.wavesurfer) {
this.wavesurfer.destroy()
}
},
},
}
</script>
<style scoped>
.zoom-tips {
margin: 18px 0;
font-size: 16px;
color: #ff0000;
span {
color: #000;
}
}
.waveform {
width: 1100px;
}
.loading-indicator {
position: absolute;
top: 50%;
left: 50%;
transform: translate(-50%, -50%);
color: #333;
background: rgba(255, 255, 255, 0.9);
padding: 10px 20px;
border-radius: 8px;
font-size: 14px;
text-align: center;
}
.progress-bar {
width: 100%;
height: 6px;
background: #eee;
margin-top: 8px;
border-radius: 3px;
overflow: hidden;
}
.progress-fill {
height: 100%;
background: #48a1e0;
transition: width 0.2s;
}
.error-message {
color: red;
font-size: 14px;
padding: 10px;
background: #ffe5e5;
border-radius: 4px;
}
</style>
二、核心流程图
[开始]
↓
加载组件（mounted）
↓
初始化 WaveSurfer 实例（initWaveSurfer）
↓
监听 zipUrl 变化（watch）
↓
触发 downloadAndProcessZip(zipUrl)
↓
┌──────────────────────┐
↓ ↓
fetch(zipUrl) 失败 → 显示错误信息
↓
arrayBuffer ← 响应体
↓
JSZip.loadAsync(arrayBuffer)
↓
查找 raw_data.ecg 文件
↓
读取为 ArrayBuffer
↓
parseECGData(buffer) → 解析文件头 + 提取 Uint16 样本数据
↓
parse12BitECGData(samples) → 减去基线 (2048)，转为中心对称的 Float32Array
↓
upsampleECGData(data, 250Hz → 3000Hz) → 线性插值上采样
↓
convertToWAV(data, 3000) → 映射到 -32768~32767，打包成 WAV 二进制
↓
创建 Blob URL 并 loadBlob 到 wavesurfer
↓
WaveSurfer 渲染波形（调用 renderFunction 自定义绘图）
↓
注册 TimelinePlugin 和 ZoomPlugin 插件
↓
用户可交互：滚动缩放、播放、下载
三、数据流 转换详解：
原始 ZIP 包
↓
raw_data.ecg (二进制文件)
↓
Uint16Array: [0, 4095] → 原始 AD 值（未归零）
↓
Float32Array: [-2048, +2047] → 减去基线，恢复真实电压波动
↓
上采样至 3000Hz → 提高时间分辨率，使波形更平滑
↓
映射为 int16: [-32768, +32767] → 转换为标准音频 PCM 格式
↓
封装成 WAV 文件 → 浏览器可识别的音频格式
↓
WaveSurfer.js 渲染 → 可视化心电波形
3.1、详细转换步骤与原理
3.2、过程中遇到的问题：
1、.ecg 是自定义二进制格式，不是标准音频格式，需要按照文档解析；
2、wavesurfer.js 要求 采样率最低3000，否则报错，所以，心电数据需要上采样。
The sample rate provided (250) is outside the range [3000, 768000]；
3、自定义渲染函数（renderFunction()），采样率低于3000就不执行；
4、12bit 数据流的解析转换很容易报错；
扫一扫
1918
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
