STM32_GPIO

STM32_GPIO

1、STM32 GPIO简介

什么是GPIO？

General Purpose Input Output，即通用输入输出端口，简称GPIO

作用：负责采集为外部期间的信息（输入）或者控制外部器件工作（输出）

• 特点

  • 按组存在，组数视芯片而定，每组最多16个IO引脚
  • 快速翻转，每次翻转最快只需要两个时钟周期（F1最高速度可以达到50MHz）
  • 每个IO口都可以做中断
  • 支持8种工作模式

• 电气特性

  • STM32工作电压范围

  2V <= VDD <= 3.6V，通常为3.3V

  • GPIO识别电压范围

    CMOS端口

    0：-0.3V <= V_IL <= 1.164v

    1：1.833V <= V_IH <= 3.6v

    通常为3.3V，带FT标志的可兼容5V

  • GPIO输出电流

  单个IO，最大25mA

  总和不能超过芯片总输入输出电流

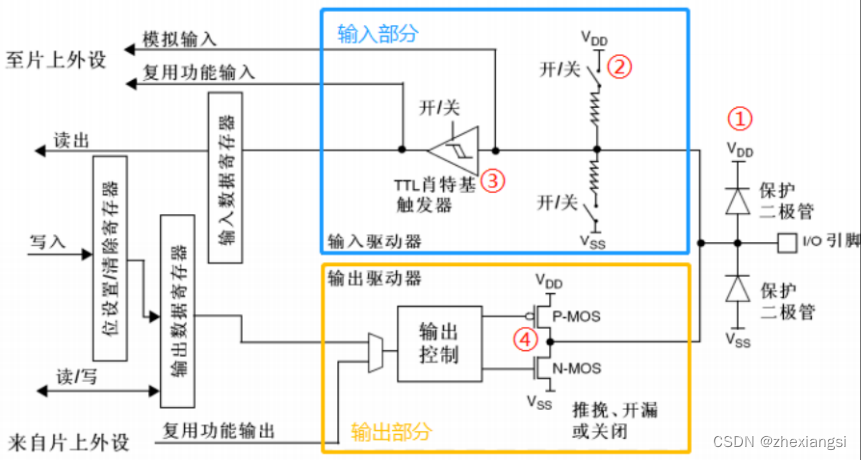

1.1 IO端口基本结构介绍

1. 保护二极管

   • 钳位电路

   • 输入电压 > VDD，上面的二极管导通

   • 输入电压 < VSS，下面的二极管导通

2. 上下拉电阻

   • 阻值：30 ~ 50KΩ

3. 施密特触发器

   • 可将非标准方波（如：正弦波）整形成方波
   • 输入电压 >
