UML之构件图详解

一、构件图概要

构件图描述软件构件及构件之间的依赖关系，显示代码的静态结构。构件是逻辑架构中定义的概念和功能（如类、对象及它们之间的关系）在物理架构中的实现。典型情况下，构件是开发环境中的实现文件。

• ​ 构件图用于静态建模，是表示构件类型的组织以及各种构件之间依赖关系依赖关系依赖关系的图。
• ​ 构件图通过对构件间依赖关系的描述来估计对系统构件的修改给系统可能带来的影响。

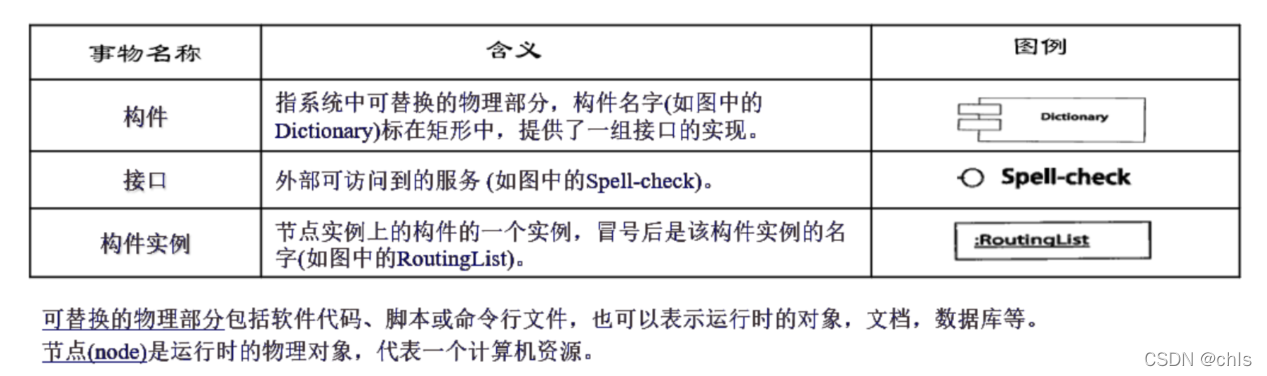

二、构件图中的事物及解释

在 UML中,构件的图示符号是左边带有一个椭圆和两个小矩形的大长方形。构件间的依赖关系用一条带箭头的虚线表示。可以为一个构件定义其他构件可见的接口,其图示符号是从代表构件的大矩形边框画出的一条线,线的另一端为一个小空心圆,接口名写在空心圆附近。

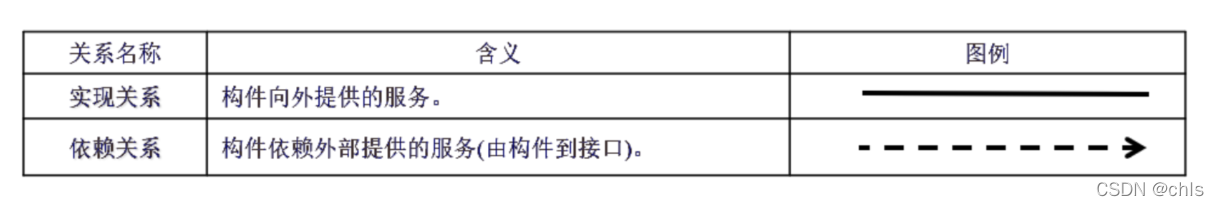

三、构件图中的关系及解释

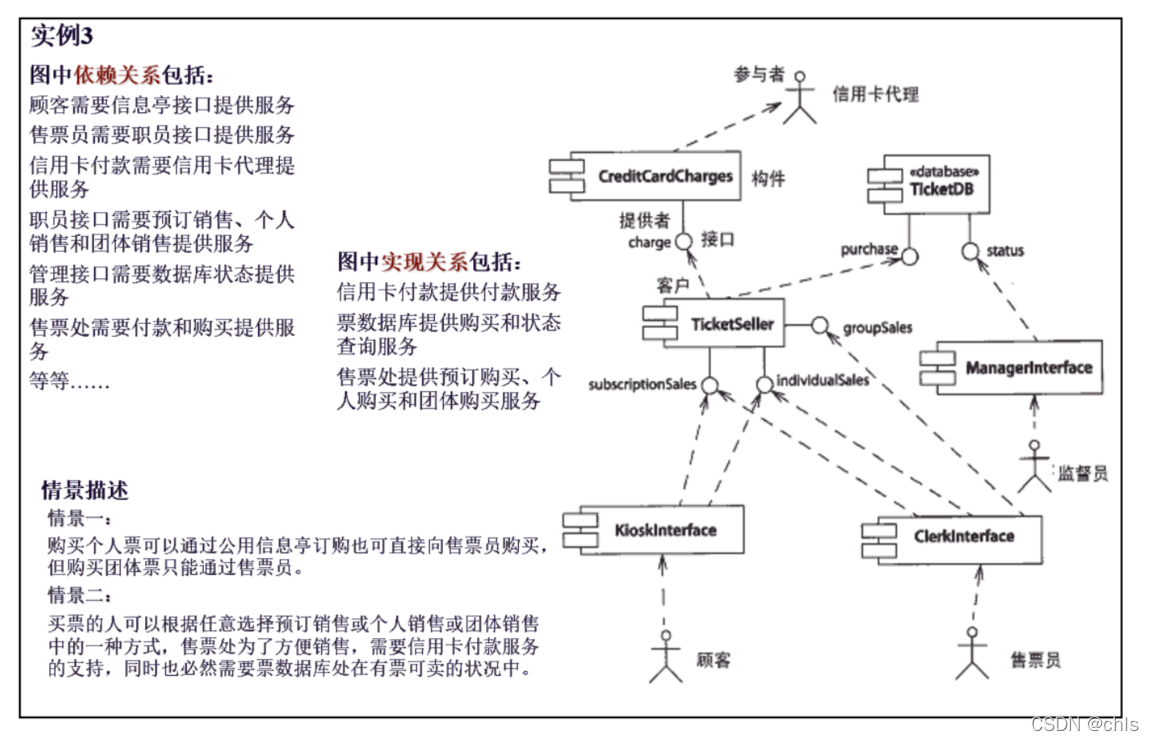

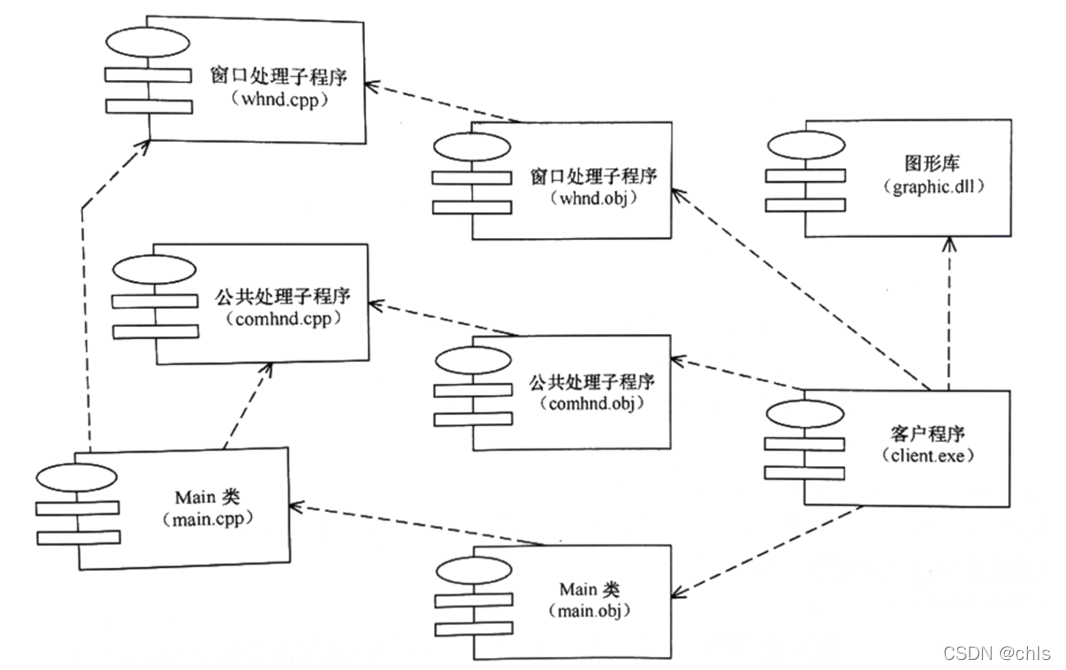

四、构件图例子
