当UDP数据包大小超过MTU值时，虽然发送成功但接收方未收到。问题定位到IP层的TTL和checksum。经过排查，发现硬件校验的checksum在超出MTU时出错。解决方案是改为软件校验，通过修改 lwip 配置文件启用Checksum生成，最终解决了丢包问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

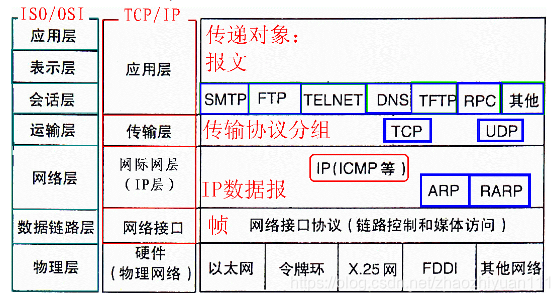

开始之前先附上网络模型的图，此次问题的重点出在运输层、网络层、数据链路层。
协议栈应用：lwip_1.4.1
在这里插入图片描述
问题现象：在udp send数据包大小不超过MTU值时，数据包发送且接收方接收成功；当udp send数据包大小超过MTU值时，数据包用wireshark抓包发现发送成功，但是接收方未接收成功。

分析流程：
1.查看了应用层的数据，确认无误，于是问题指向了udp自身包头一块。

2.在udp自身包头中确认MAC、IP地址、port等信息无误，然而又因为只会在协议栈IP层自动拆包后会出现接收方未接收成功的情况，于是问题又指向了IP层的TTL值与checksum值。

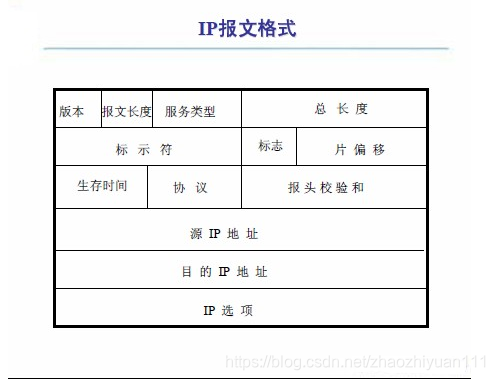

在这里插入图片描述
在这里插入代码片
普通的 IP 头部长度为20 个字节，不包含IP 选项字段。
版本号（Version）字段标明了IP 协议的版本号，目前的协议版本号为4。下一代IP 协议的版本号为6。
报文长度指 IP 包头部长度，占4 位。
8 位的服务类型（TOS，Type of Service）字段包括一个3 位的优先权字段（COS，Class of Service），4 位TOS 字段和1 位未用位。4 位TOS 分别代表最小时延、最大吞吐量、最高可靠性和最小费用。
总长度（Total length）是整个IP 数据报长度，包括数据部分。
标识符（Identification）字段唯一地标识主机发送的每一份数据报。通常每发送一份报文它的值就会加1.
生存时间（TTL，Time to Live）字段设置了数据包可以经过的路由器数目。一旦经过一个路由器，TTL 值就会减1，当该字段
