读取USB摄像头的音频数据

之前的一直在操作USB摄像头的视频数据，如今需要读取USB摄像头的音频数据，进行音视频的合成。读取音频数据需要Linux层的ALSA驱动支持，应用层可以采用alsa-lib库，也可以采用tinyalsa库。我这里用的摄像头是罗技C920。

命令操作USB音频设备文件

可以通过alsa-lib库编译出的工具arecord查看USB的音频设备文件，命令：arecord -l

card 2: C920 [HD Pro Webcam C920], device 0: USB Audio [USB Audio]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

命令录制音频为WAV文件：arecord -D hw:2,0 -d 10 -f cd -r 32000 -c 2 -t wav test.wav，命令输出如下：

Recording WAVE 'test.wav' : Signed 16 bit Little Endian, Rate 32000 Hz, Stereo
既然提到wav文件，这里就不得不写一下wav文件的格式，以备后面查阅

wav文件格式解析

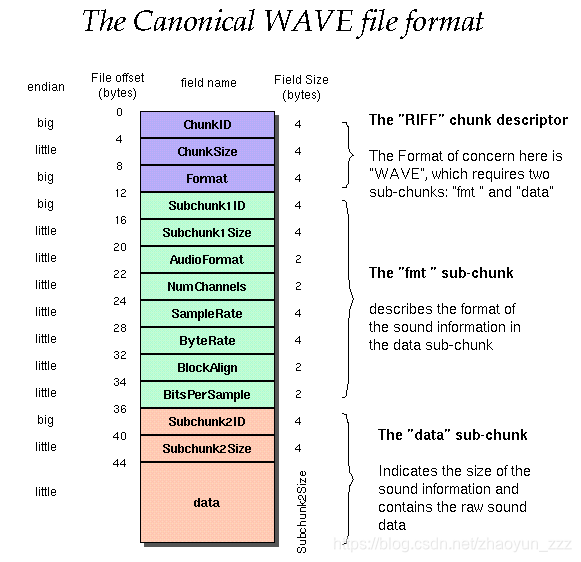

wav文件格式如下图所示：

wav文件分为RIFF区、format区、data区，下面进行详细说明

RIFF区

名称	偏移量	字节数	存储格式	内容
ChunkID	0x00	0x04	大端	RIFF(0x52494646)
ChunkSize	0x04	0x04	小端	文件总长度 - 8，不含ChunkID与ChunkSize的字节数
Format	0x08	0x04	大端	‘WAVE’(0x57415645)，文件格式名称

• wav文件的开始均以’RIFF’为标识
• ChunkSize：是整个文件的长度减去ChunkID和ChunkSize本身的长度
• format：用‘WAVE’4个字符表示为wav格式的音频文件

fromat区

名称	偏移量	字节数	存储格式	内容
ChunkID	0x00	0x04	大端	fmt(0x666D7420)
ChunkSize	0x04	0x04	小端	0x10
AudioFormat	0x08	0x02	小端	数据格式，1表示PCM数据格式
NumChannel	0x0A	0x02	小端	音频通道数量
SampleRate	0x0C	0x04	小端	音频采样率
ByteRate	0x10	0x04	小端	每秒钟音频数据字节数
BlockAlign	0x14	0x02	小端	每个采样数据块字节数
BitsPerSample	0x16	0x02	小端	每个采样量化数据的位数

• ChunkID：fromat区以fmt字符为标识
• ChunkSize：表示该区块数据的长度，固定为16字节
• AudioFormat：表示Data区块存储的音频数据的格式，PCM格式值为1
• NumChannels：表示音频数据的声道数，1：单声道，2：双声道
• SampleRate：表示音频数据的采样率
• ByteRate：每秒数据字节数 = SampleRate * NumChannels * BitsPerSample / 8
• BlockAlign：每个采样所需的字节数 = NumChannels * BitsPerSample / 8
• BitsPerSample：每个采样存储的bit数，8：8bit，16：16bit，32：32bit，一般采用16位采样

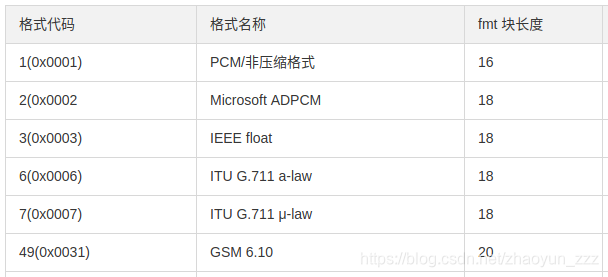

常见音频数据格式：

data区

名称	偏移量	字节数	存储格式	内容
ChunkID	0x00	0x04	大端	data(0x64617461)
ChunkSize	0x04	0x04	小端	音频数据字节数
data	0x08	0x04	小端	实际的音频数据

• wav文件的开始均以’RIFF’为标识
• ChunkSize：是整个文件的长度减去ChunkID和ChunkSize本身的长度
• format：用‘WAVE’4个字符表示为wav格式的音频文件

从以上可以看出，wav格式的文件起始部分占用44字节，经过以上命令保存的wav格式文件示例如下：

52 49 46 46 24 88 13 00 57 41 56 45 66 6D 74 20 10 00 00 00 01 00 02 00 00 7D 00 00 00 F4 01 00 04 00 10 00 64 61 74 61 00 88 13 00

gstreamer 合成音频为MP3文件

gst-launch-1.0 alsasrc device="hw:2,0" ! audioconvert ! imxmp3enc ! filesink location=mic.mp3

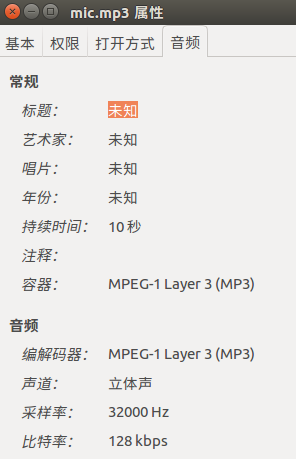

查看MP3文件信息如下：

这里遇到一个问题，当将USB的H264帧与音频进行合成时，最后视频文件在播放时视频会瞬间播放完成而且会花屏，而音频则数据播放与文件播放时长一致，这个问题还有待查明。
命令如下：
gst-launch-1.0 -e avimux name=mux1 ! filesink location=test.avi \ v4l2src device=/dev/video0 ! video/x-h264, framerate=30/1, width=640, height=360 ! mux1. \ alsasrc device=hw:2,0 ! audio/x-raw, rate=32000, channels=2, layout=interleaved, format=S16LE ! mux1.

用代码读取USB音频文件

使用代码有两种方式：

• 使用alsa-lib库，
• 使用tinyalsa-lib库

由于tinyalsa-lib库比较轻量，所以我使用这个库，其仅包含源文件limits.c、mixer.c、pcm.c；三个源代码文件以及头文件，因此可以直接将其添加到自己的工程文件中。
在读取USB设备的音频之前，必须先找出其对应的设备文件，USB摄像头会生成2种设备文件，分别是video类与Audio类。
如下代码首先定义一个USB摄像头的数据结构，以下定义的数据结构为我自己的工程应用中的简化版

#define USB_VIDEO_BUF_REQ_CNT			16
typedef struct camera_node
{

	struct list_head node;
	char id[16];
	int ch;

	//V4L2
	char devname[16];
	int fd;
	struct v4l2_format fmt;
	struct v4l2_streamparm parm;
	struct v4l2_requestbuffers req;
	struct buffer *buffers;
	int n_buffers;
	//ALSA
	int card;
	int device;
	unsigned int pcm_bytes_per_frame;
	struct pcm_config config;
	struct pcm *pcm;

	int thread_return_value;
	unsigned char ch_online;
	unsigned char thread_online;
	unsigned char fps;
	unsigned char has_audio;

	unsigned int width;
	unsigned int height;
	unsigned int bitrate;

	unsigned int audio_buf_head;
	unsigned char audio_buf[AUDIO_BUF_SIZE];
}camera_struct;

程序需要在/sys/class/video4linux目录查找视频设备的文件的信息，在/sys/class/sound目录查找音频设备文件的信息，代码如下：

#define _GNU_SOURCE
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <string.h>
#include <unistd.h>
#include <fcntl.h>
#include <errno.h>
#include <sched.h>
#include <pthread.h>
#include <time.h>
#include <sys/sem.h>
#include <sys/time.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <sys/un.h>
#include <sys/mman.h>
#include <sys/ioctl.h>
#include <linux/fs.h>
#include <dirent.h>
#include <sys/poll.h>
#include <assert.h>

#
