第3章 原理篇二 MFC核心框架完全实现

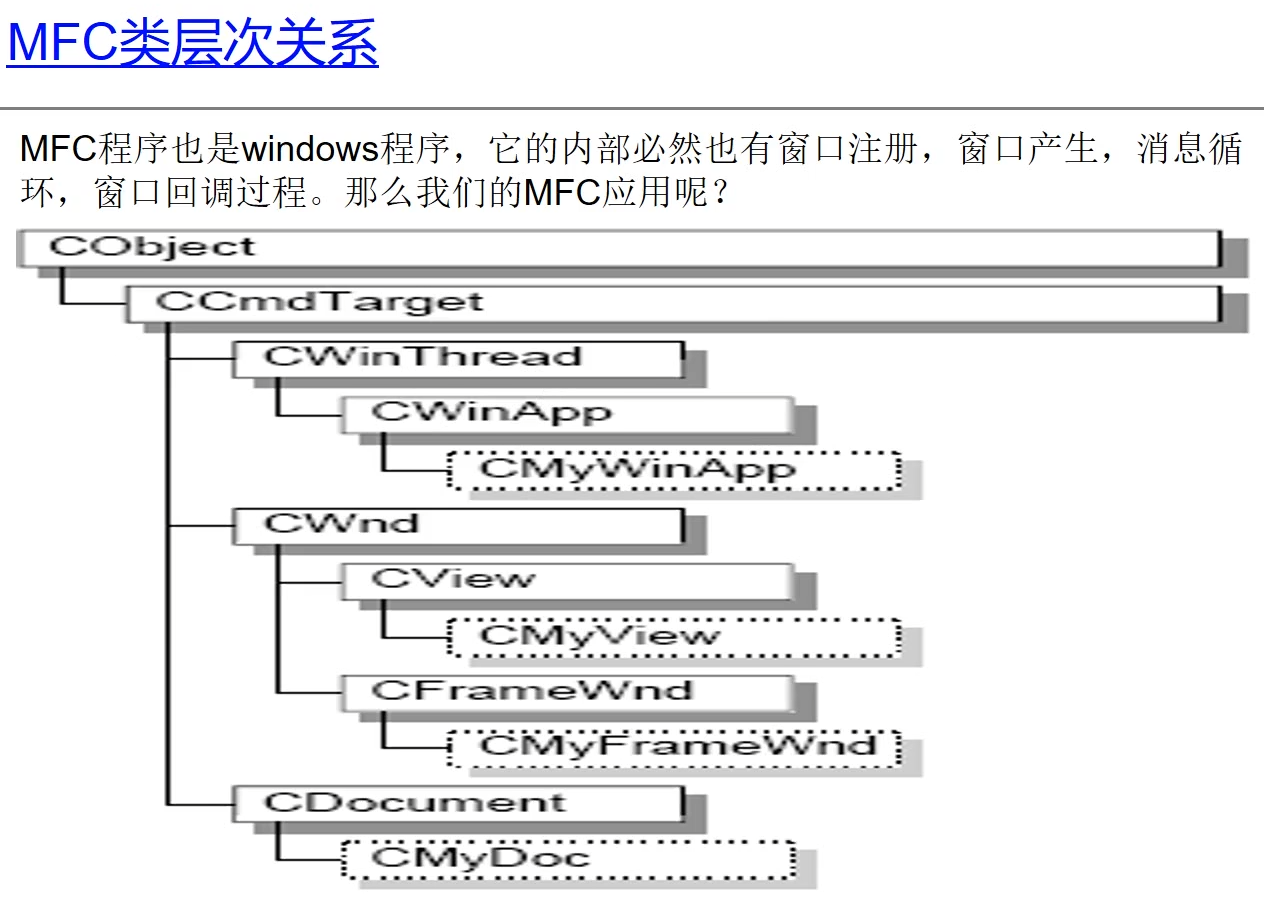

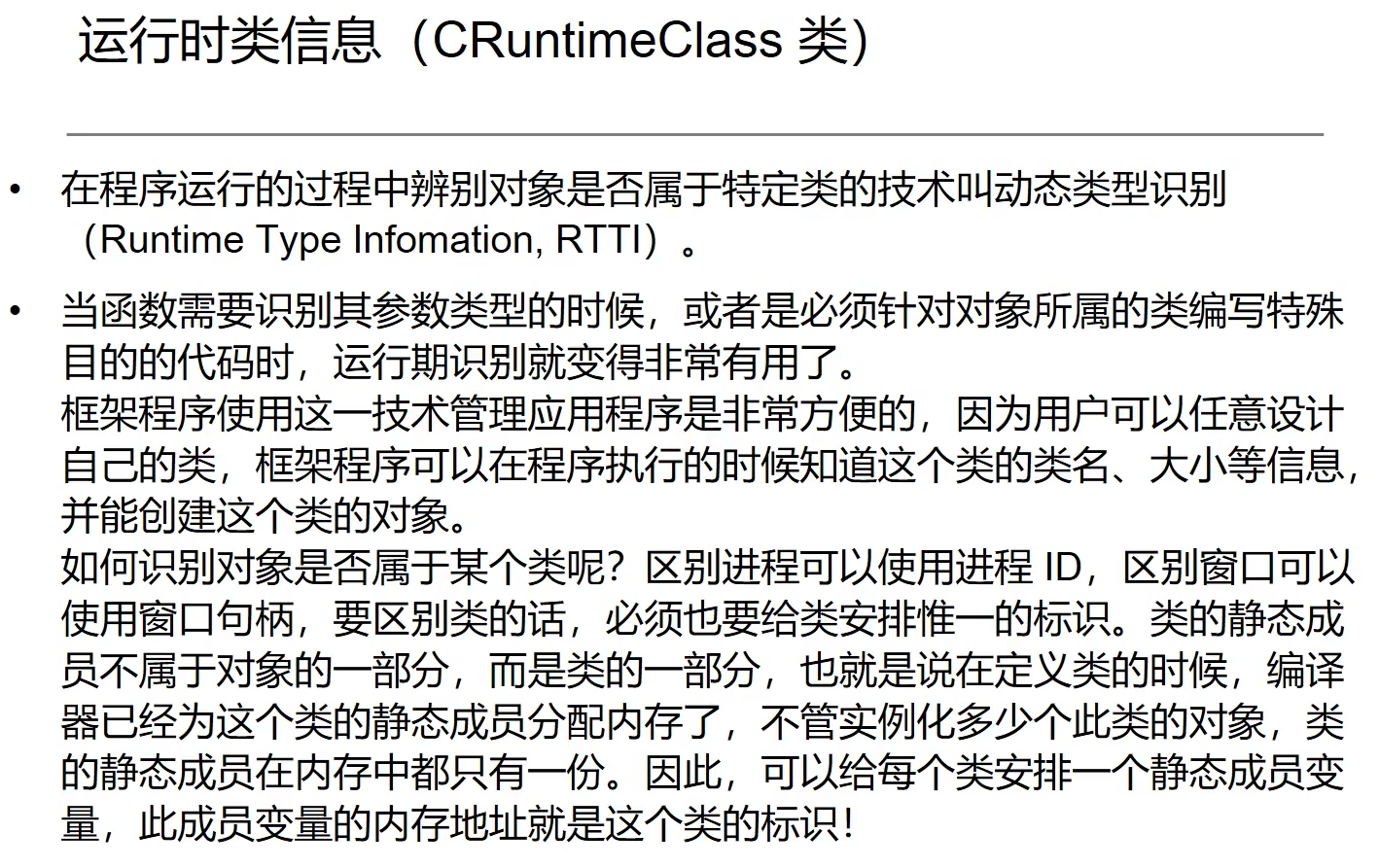

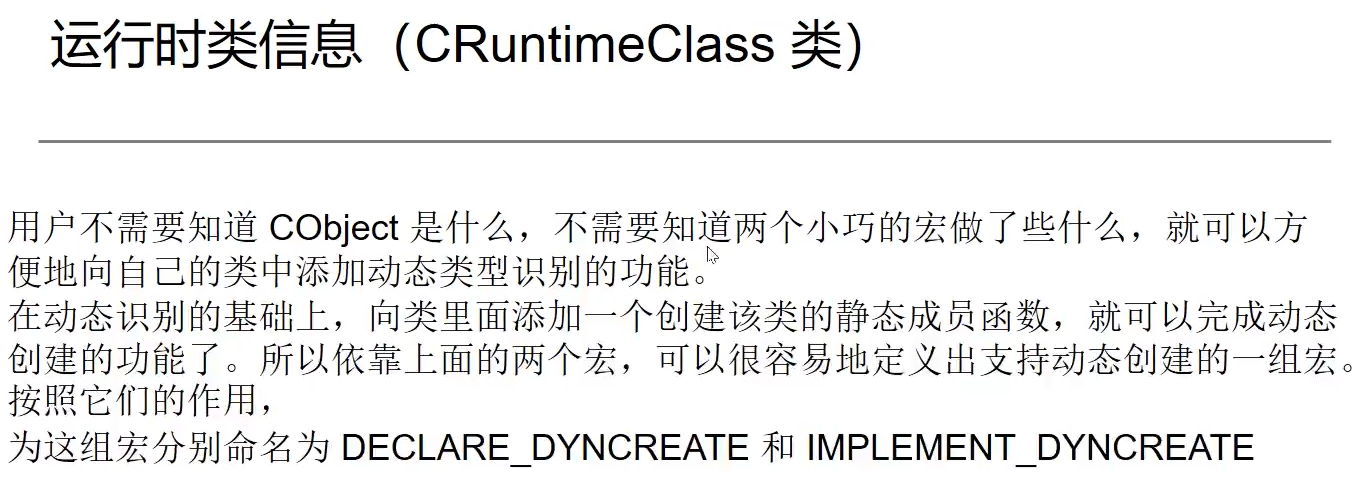

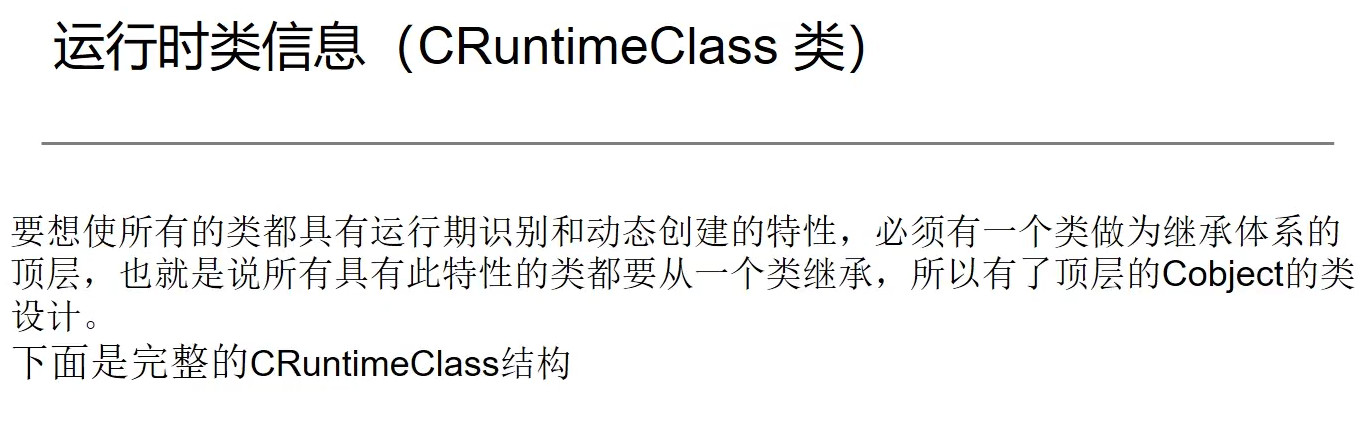

3.1 MFC顶层类结构设计与RTTI、CRunTimeClass设计思想剖析
//动态确定类
class CAge:public CObject
BOOL IsAge(CObject* pO)
{
return pO->IsKindOf( RUNTIME_CLASS( CAge ) );
}
BOOL IsAge2(CAge* pO)
{
return pO->IsKindOf( RUNTIME_CLASS( CAge ) );
}
void main(void)
{
CObject a;
CAge b;
IsAge(&a);//return FALSE
IsAge(&b);//return TRUE
IsAge2((CAge*)&a);//return FALSE,避免强制转换带来的错误
}
CObject CRuntimeClass::CreateObject(void)可以产生一个类变量。作用和new类似，但在某些特殊场合有独特的作用。
//生成类
class CWndA: public CWnd
class CWndB: public CWnd
function1()
{
CRuntimeClass* pC=RUNTIME_CLASS( CWndA );
CreateWnd(pC);
}
CWnd* CreateWnd(CRuntimeClass* pClass)
{
return (CWnd*)pClass->CreateObject();
//相当于classCWndA->CreateObject();
}
在 上面例子中，CreateWnd返回的是CWnd* 其实它是一个CWndA*。你可以进行由父类到子类的强制转换而不必要担心出错。
使用CRuntimeClass可以代替使用switch生产类实例的一 些繁琐。（请好好想想它的用途，当你发现它的好处时，你一定会大吃一惊，M$使用宏来实现类的动态检测，如果谁有兴趣可以去看看MFC的源代码。）
注意：在类的定义中使用IMPLEMENT_DYNCREATE后方可生效。
MFC中经常只需要构建类，程序就可以运行了，并没有看到创建对象的过程。那么对象是如何创建的呢？
这就是动态创建机制。
动态创建允许，MFC自动为你编写的类创建对象，因此，在编写代码过程中只需进行类的编辑。

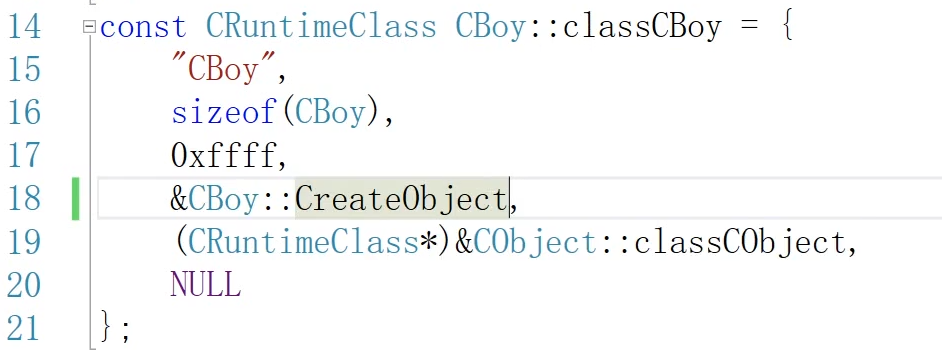

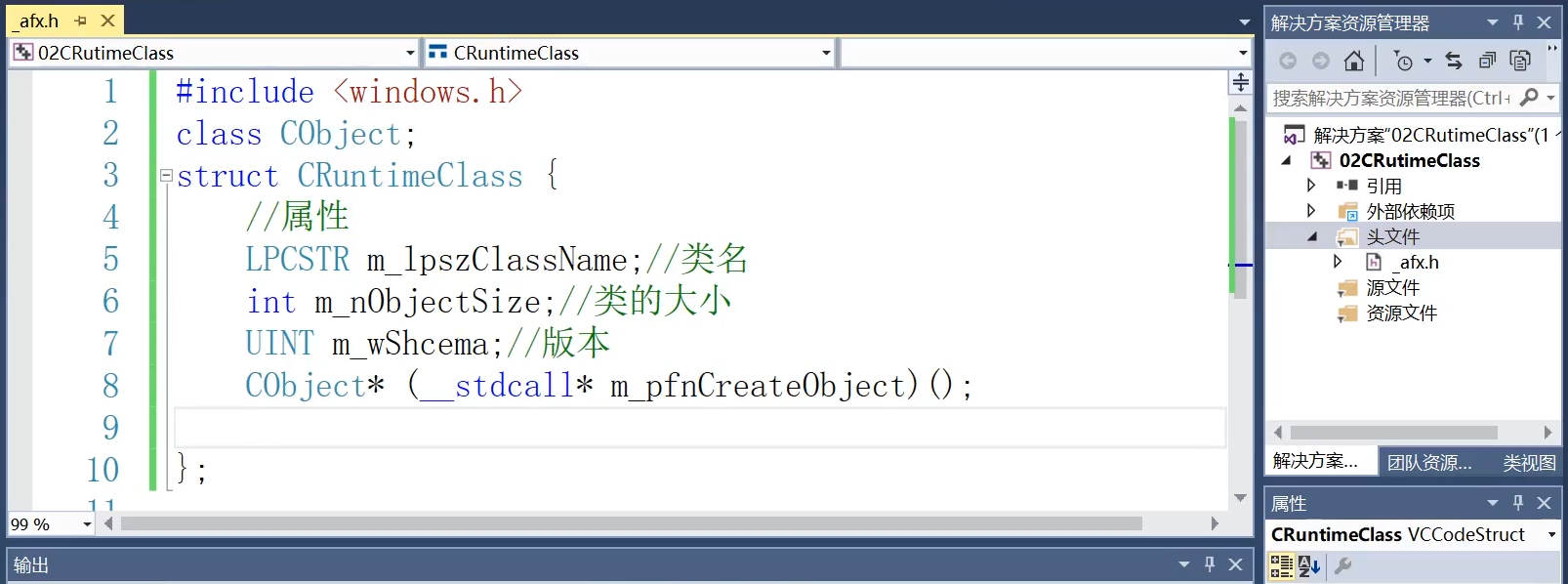

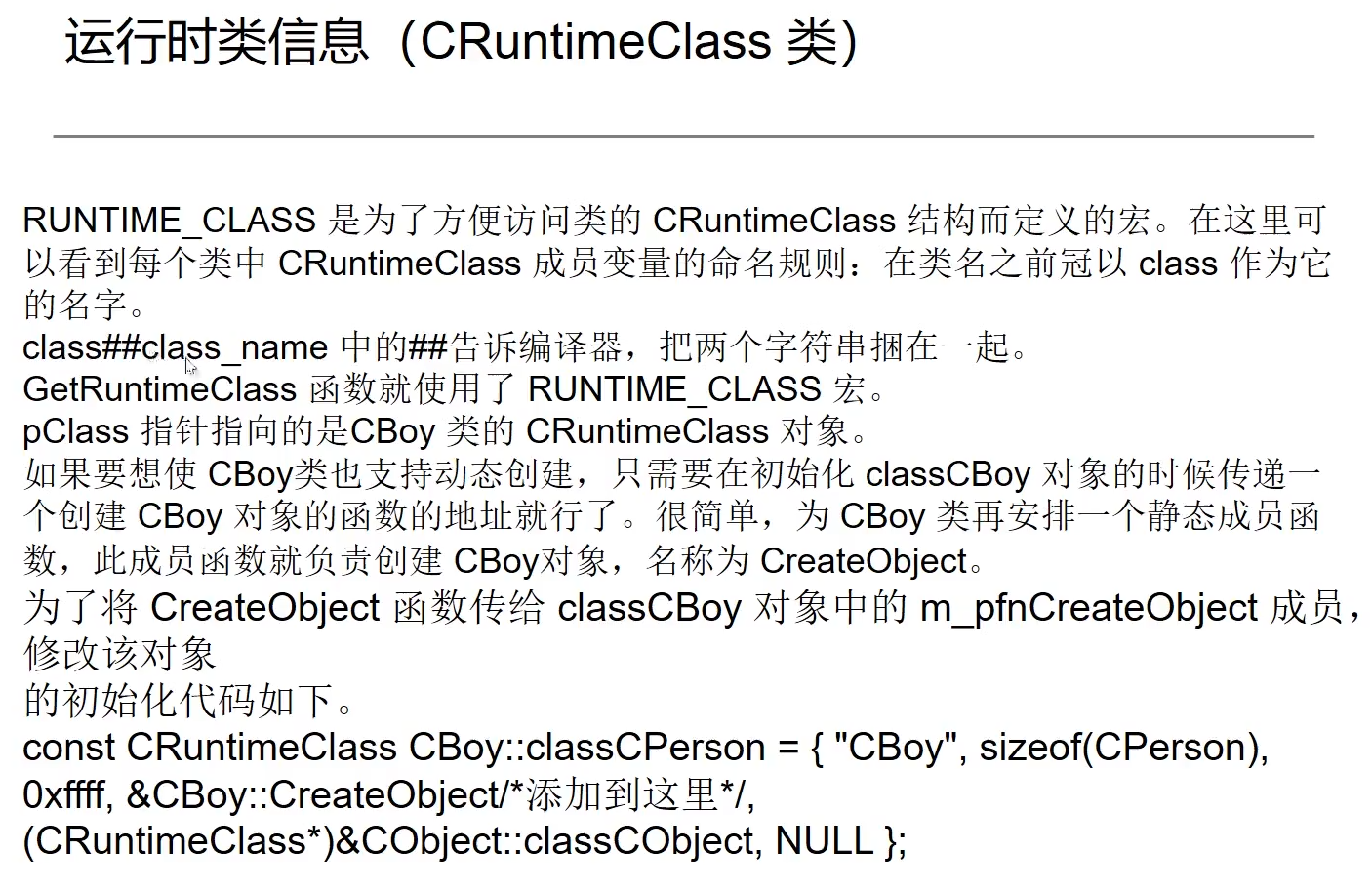

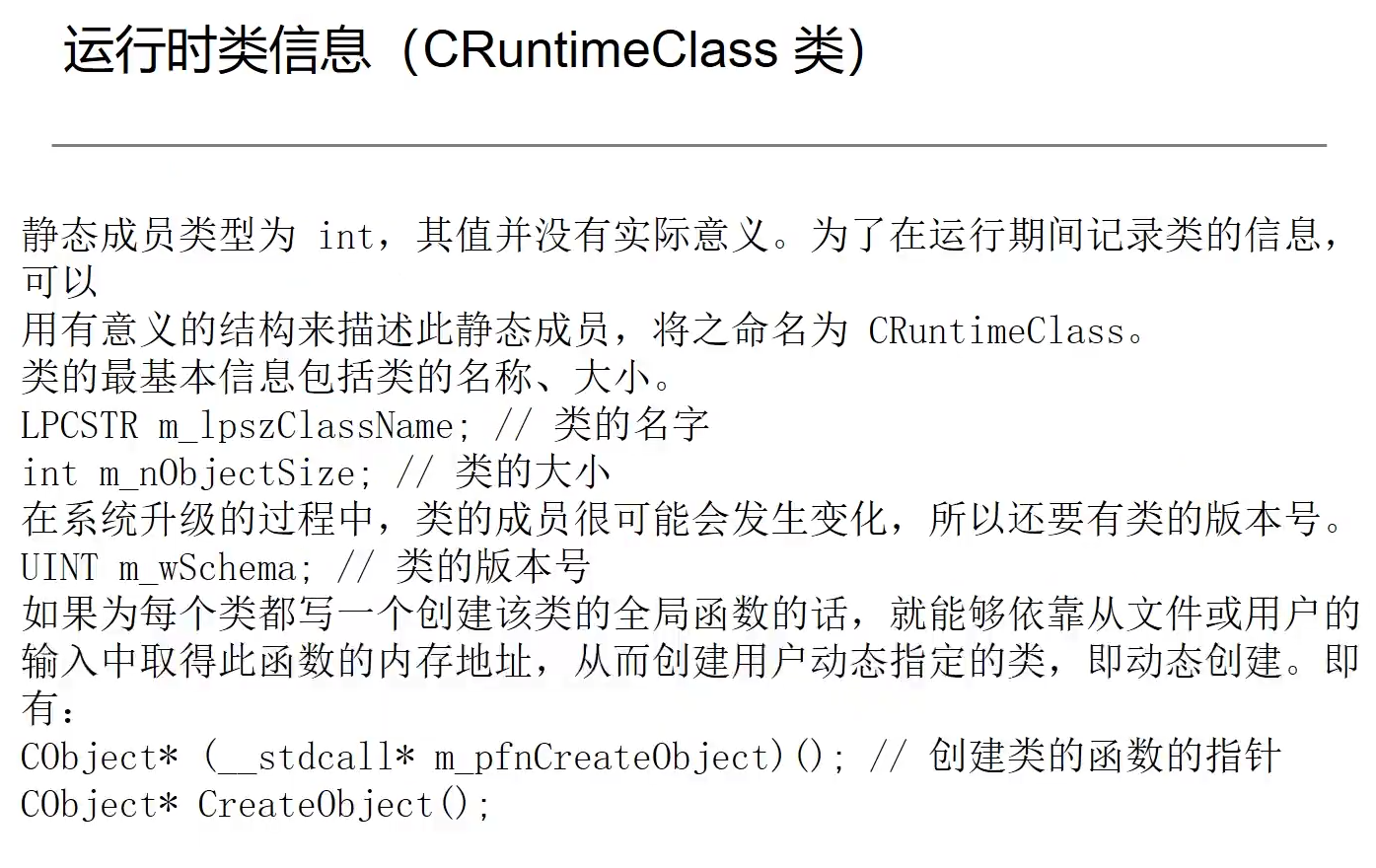

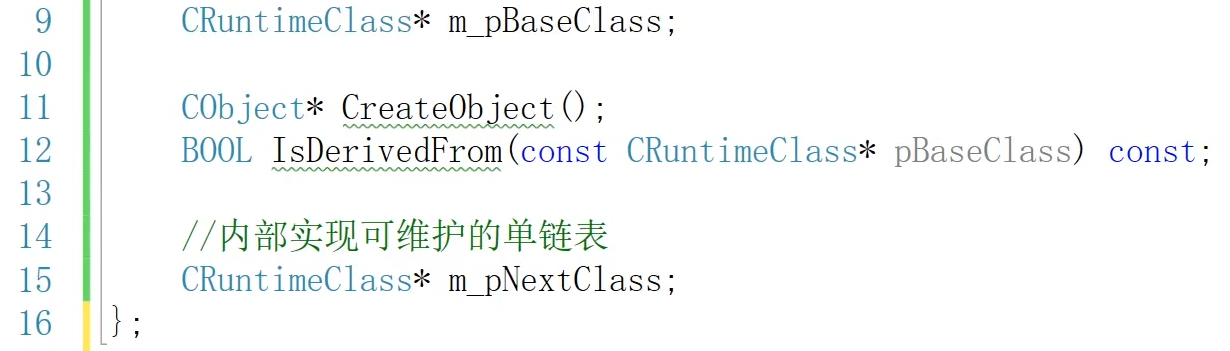

为了实现自动创建对象必须在每个类中建立一个结构体CRuntimeClass，这个结构体主要记录了类的几个信息：类名，几个指针，以及构建函数CreateObject。
指针用于把程序中所有的类（包括你创建的和MFC自动创建的类）串联起来，在整个程序中建立一张类的链表。需要指出，这种串联既是横向也是纵向的。横向是指，每一个类都会按照构建次序连起来（pfirst 和pnext的串联）（通过m_pNextClass，将所有CRuntimeClass对象用简单链表连在一起）。纵向是指，结构体中还有一个指针m_pBaseClass，指向该类的父类。这是为了方便查询出类的派生关系。

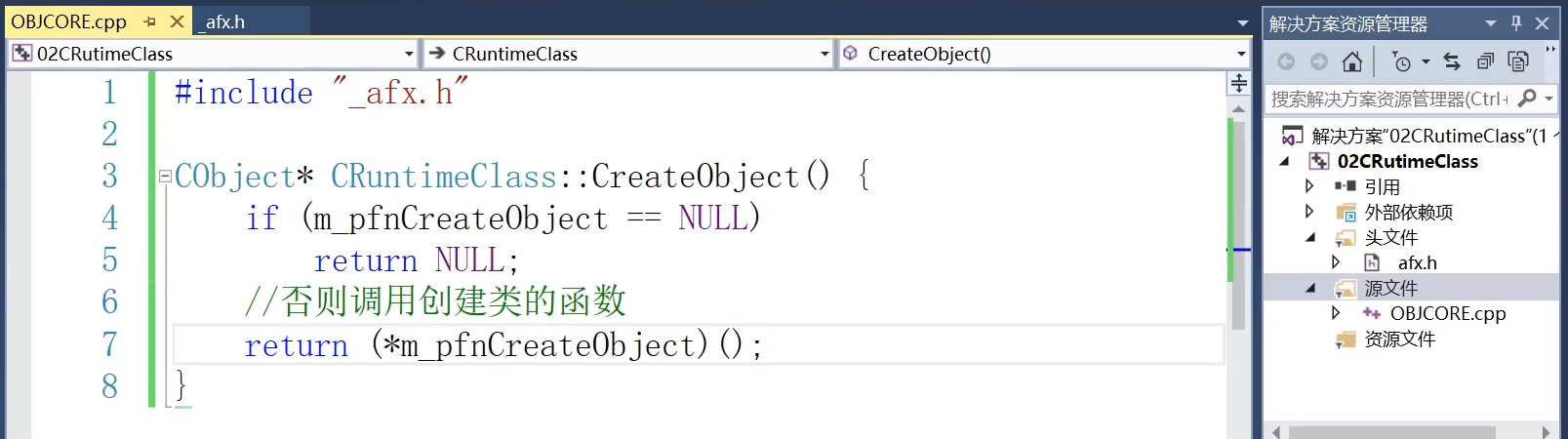

构建函数，用于构造类的对象。能动态创建的类中有CreateObject()函数。
能动态创建的类的CRuntimeClass结构中的m_pfnCreateObject字段初赋值为CreateObjec，如果为NULL，则不具备动态创建的能力。
上述构建函数可以参考：https://www.cnblogs.com/tinaluo/p/7826678.html

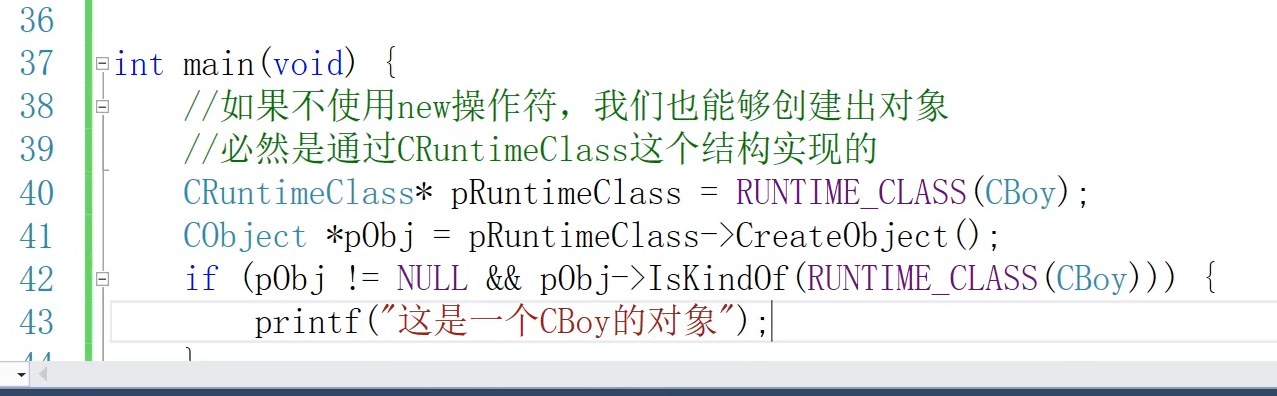

有了这些准备，动态创建就很容易了。例如要求在主程序中，提供一个类名，创建该类的对象。那么只需要编写一个搜索函数，有了类的链表，搜索函数很容易搜索出所对应的类，搜索成功后，调用该类中的构建函数，就可以产生对象。
上述搜索函数可以参考：https://blog.youkuaiyun.com/armman/article/details/1527409

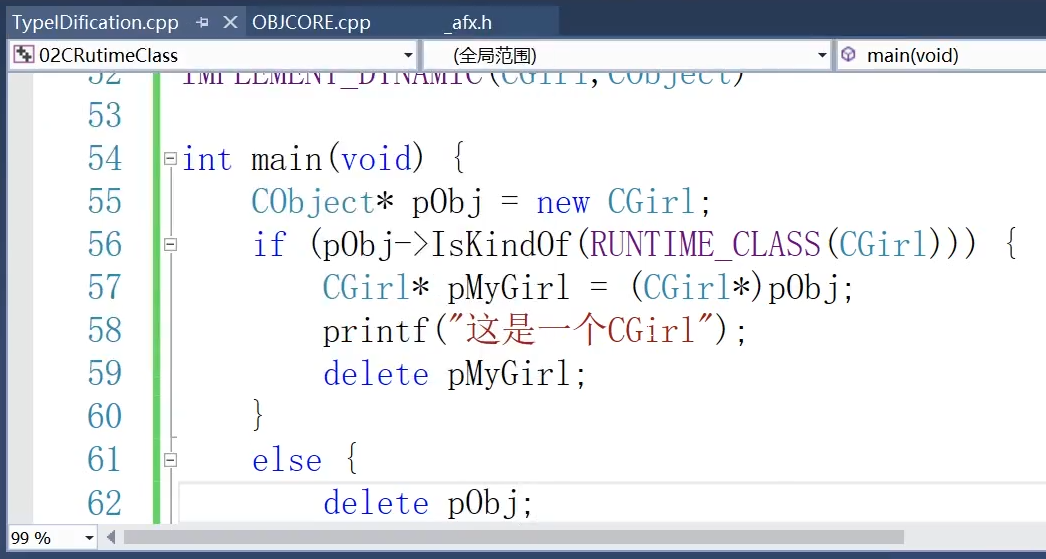

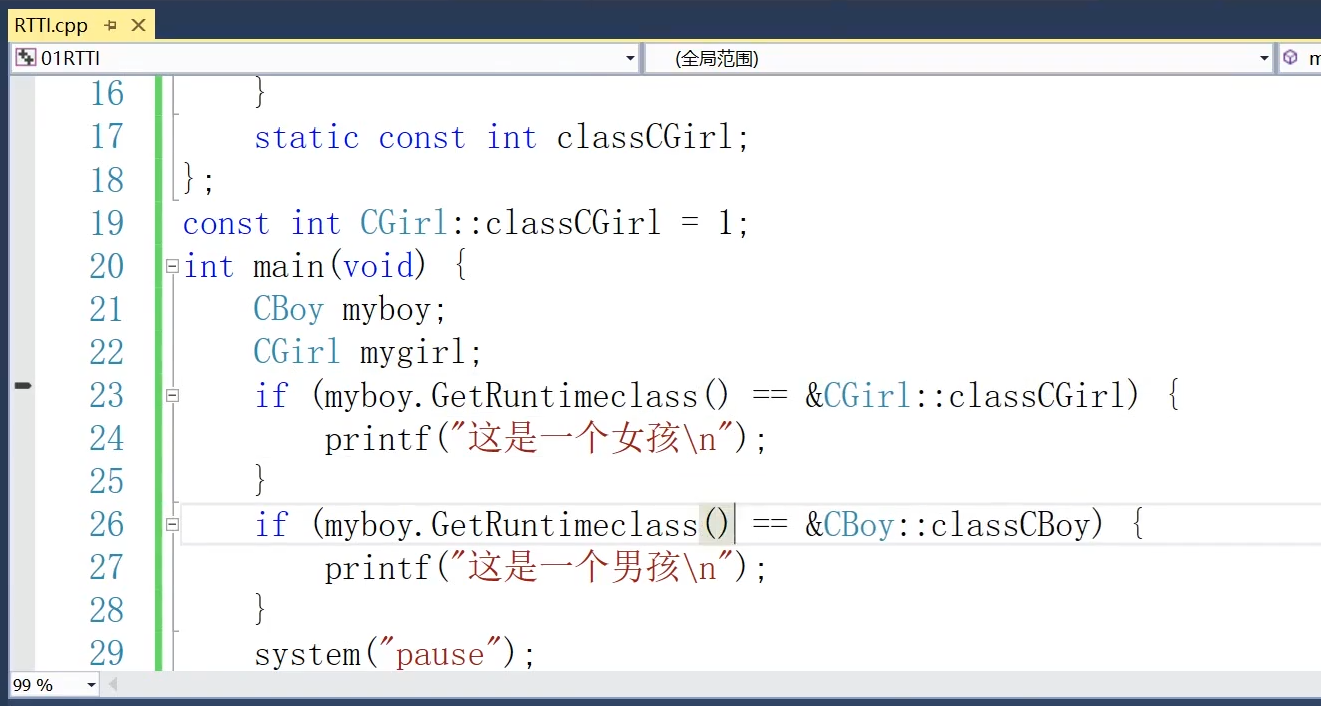

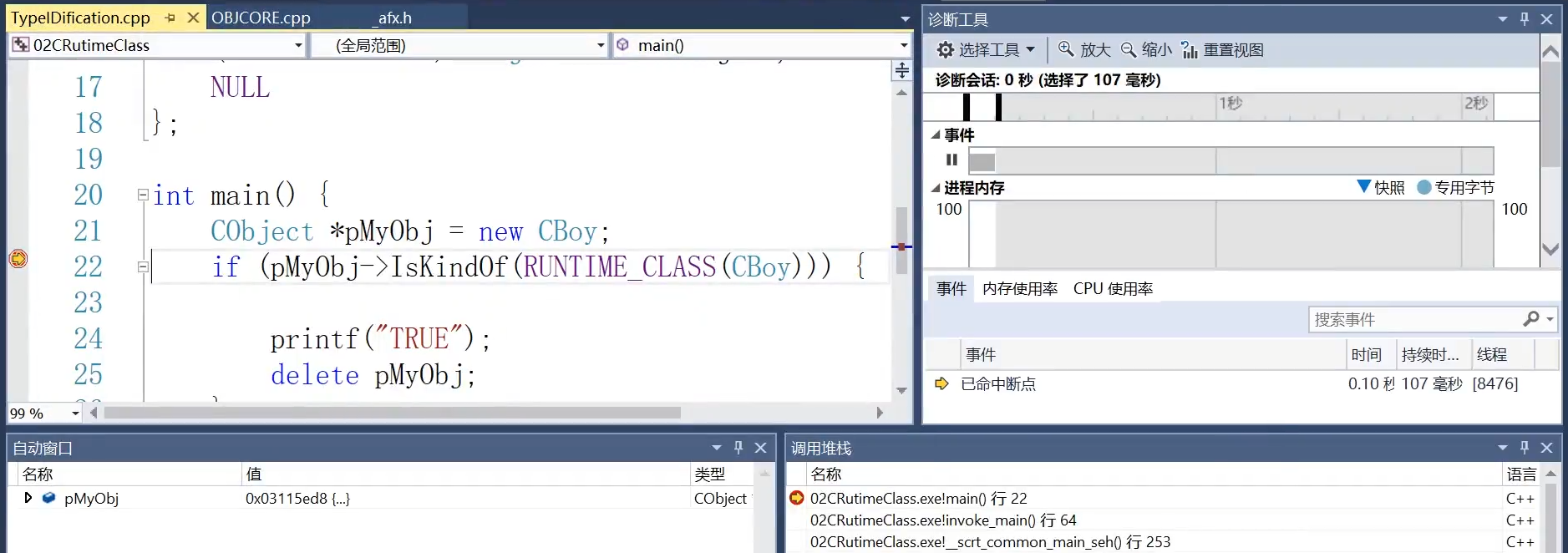

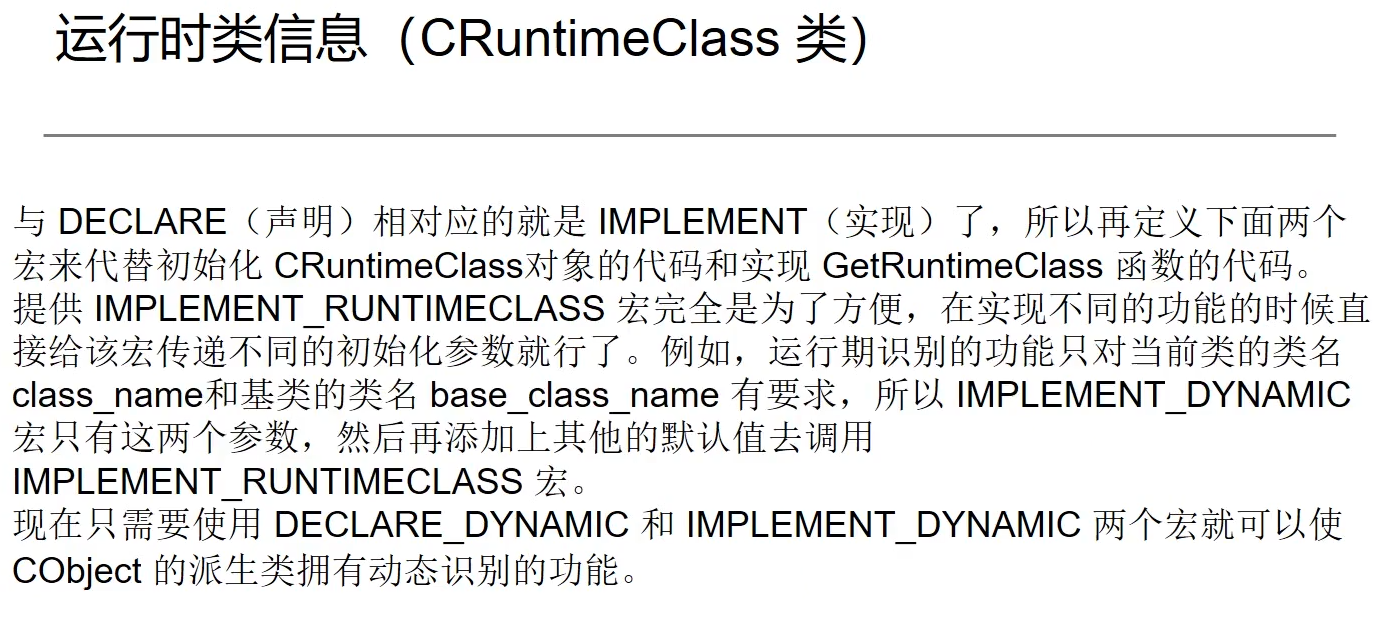

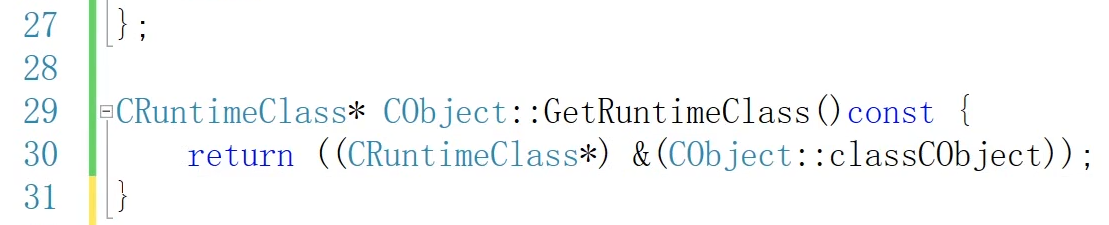

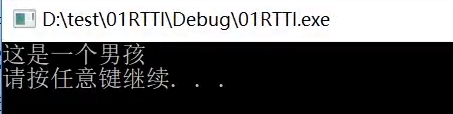

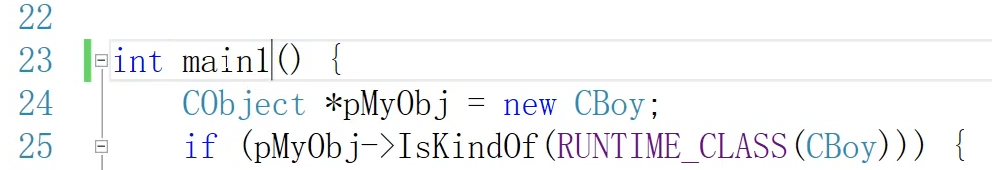

3.2 RTTI设计与验证

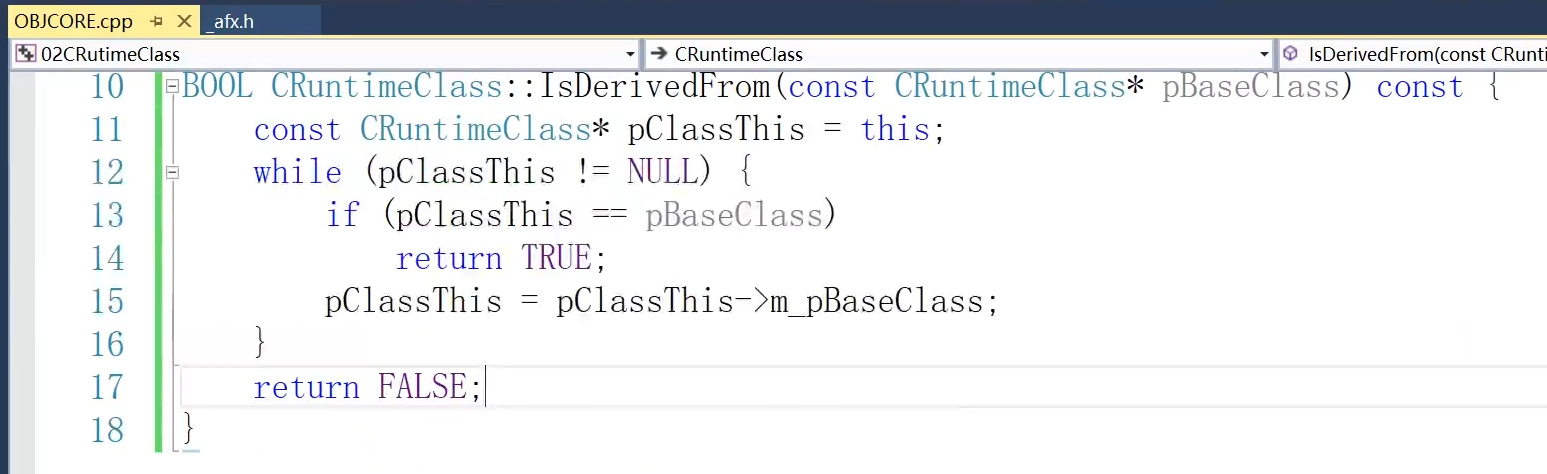

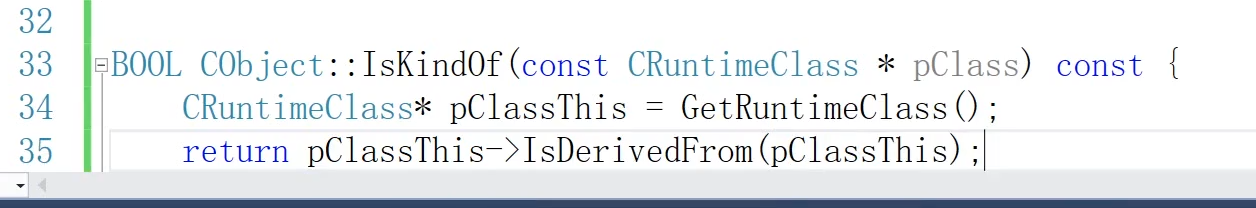

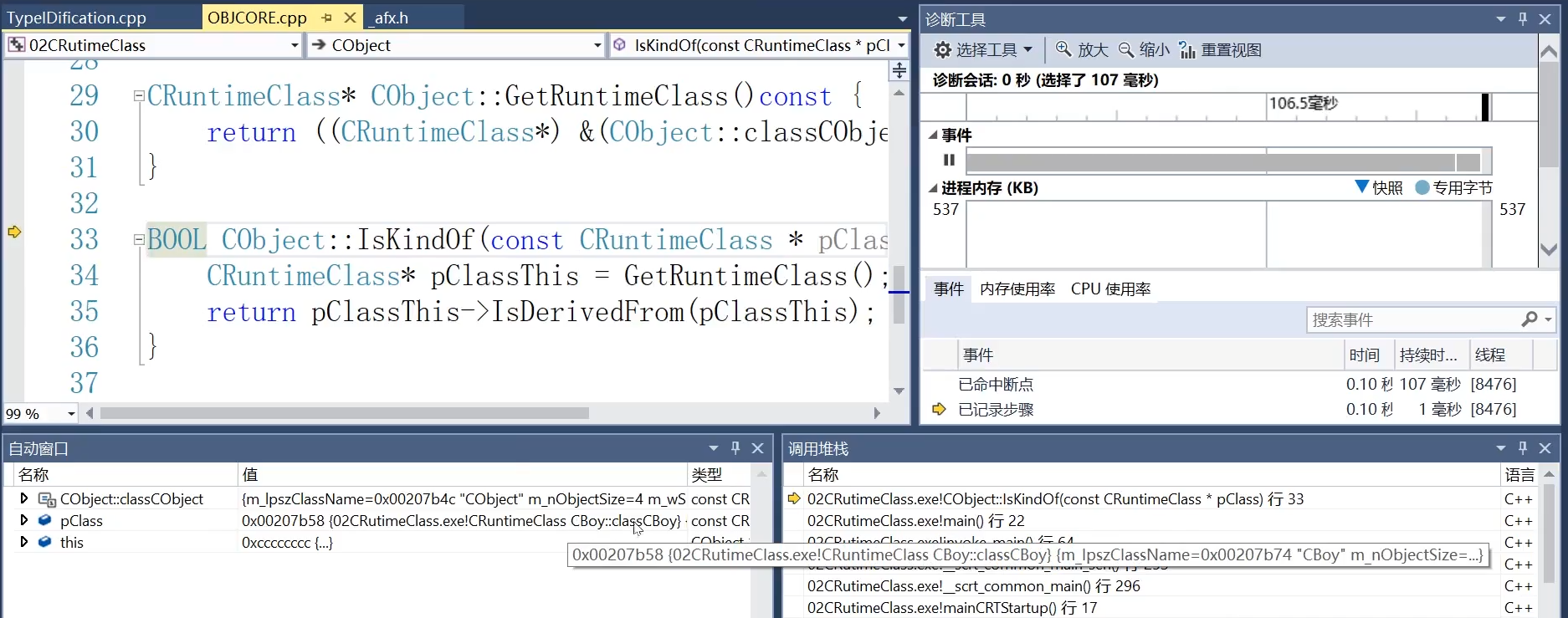

上图return pClassThis->IsDerivedFrom函数的参数错了，应由pClassThis改为pClass。

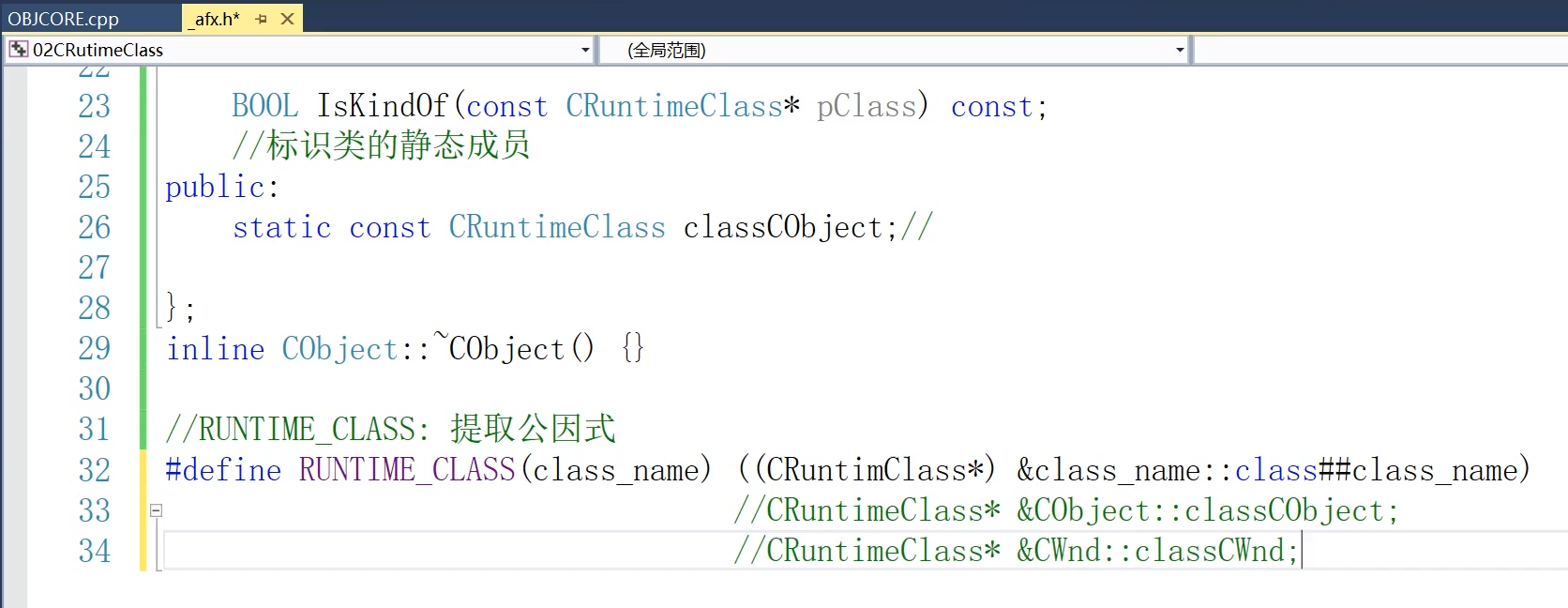

上图RUNTIME_CLASS的宏定义，其中的CRuntimClass应改为CRuntimeClass。

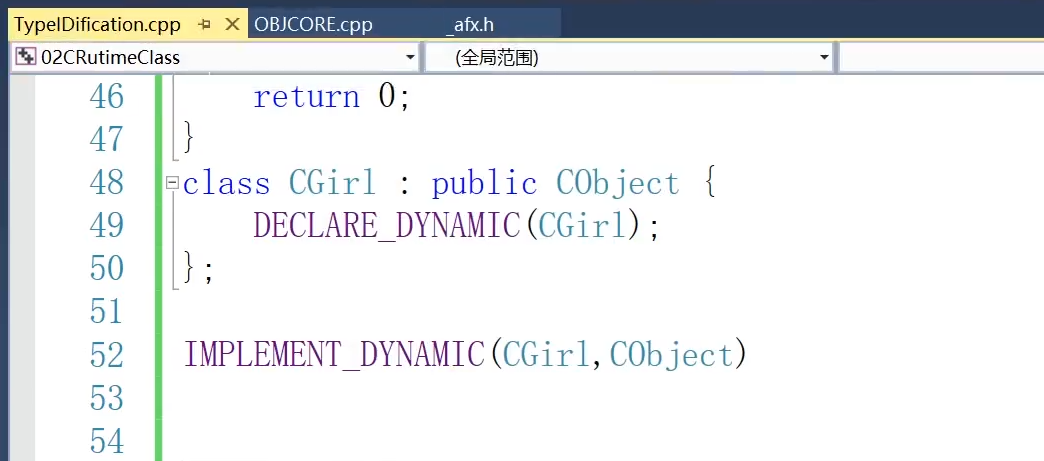

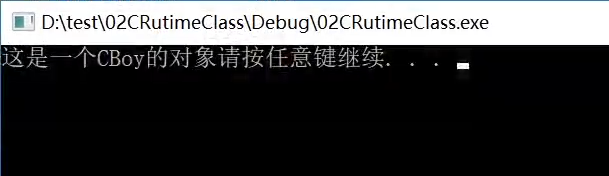

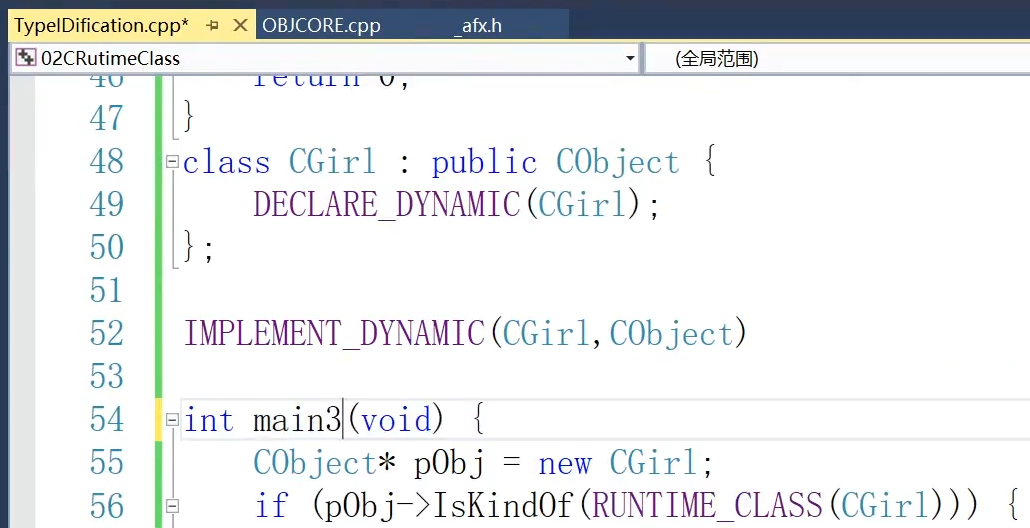

3.3 动态类型识别技术：DyNamic的设计与实现

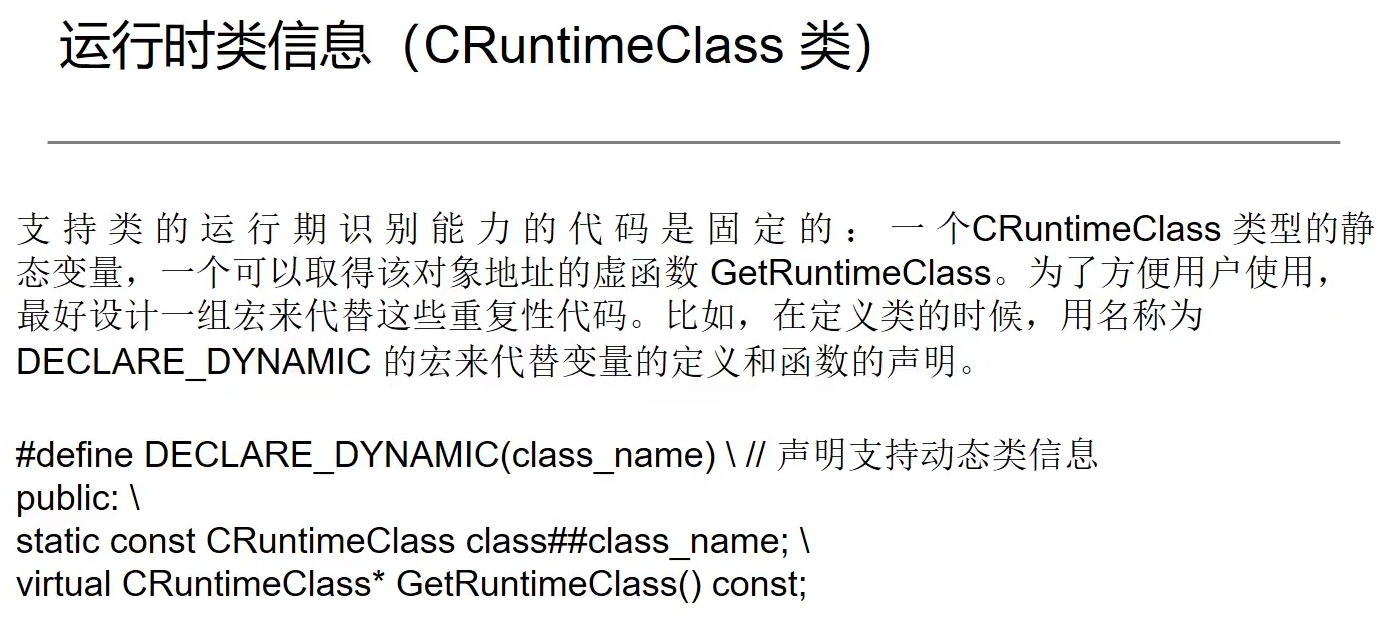

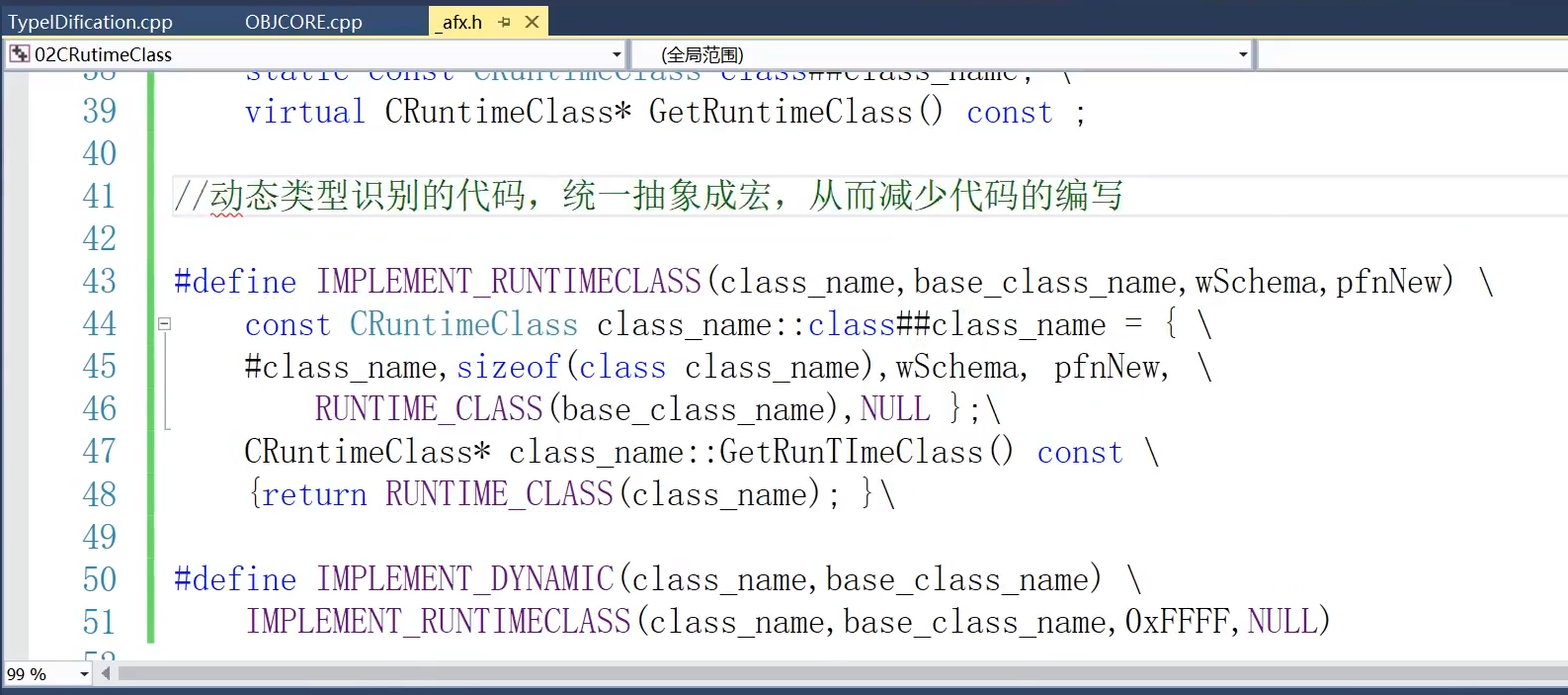

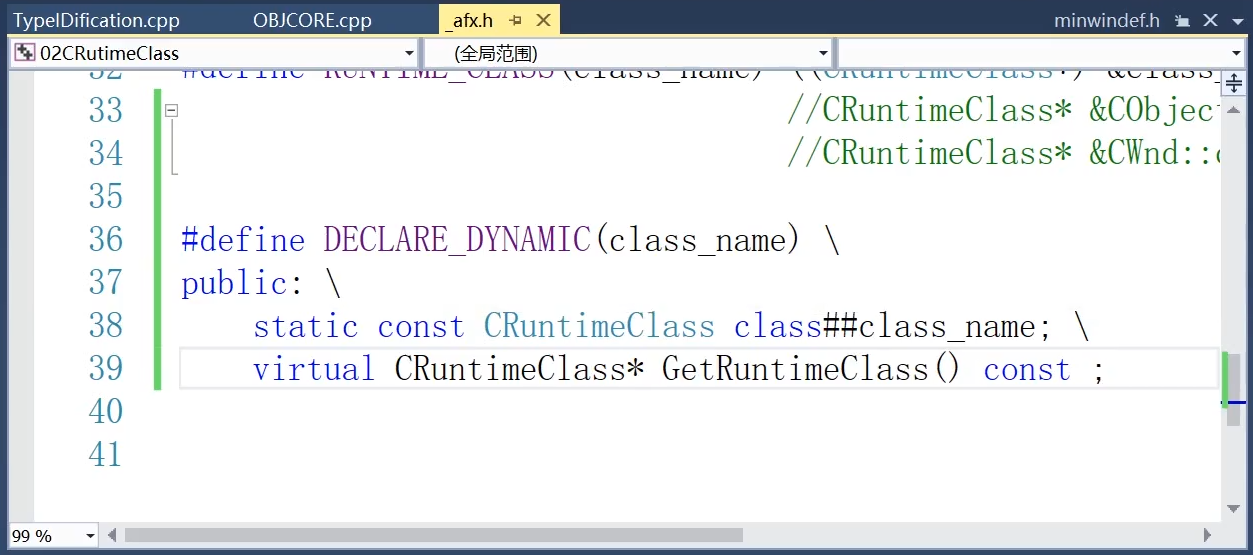

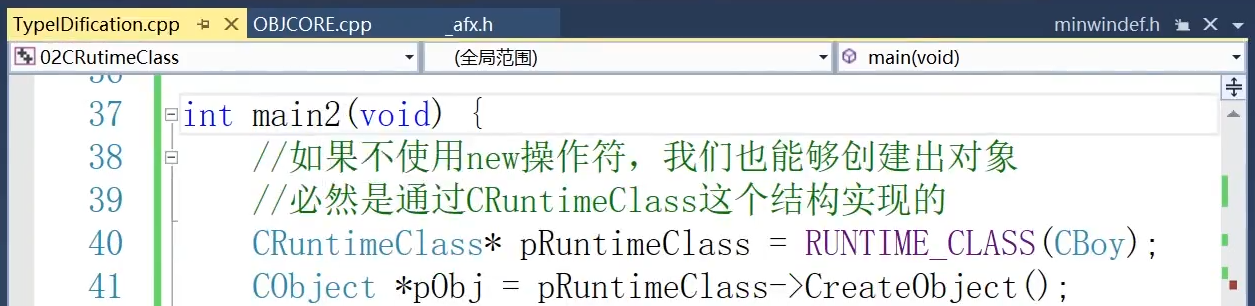

3.4 动态创建技术——Declare宏

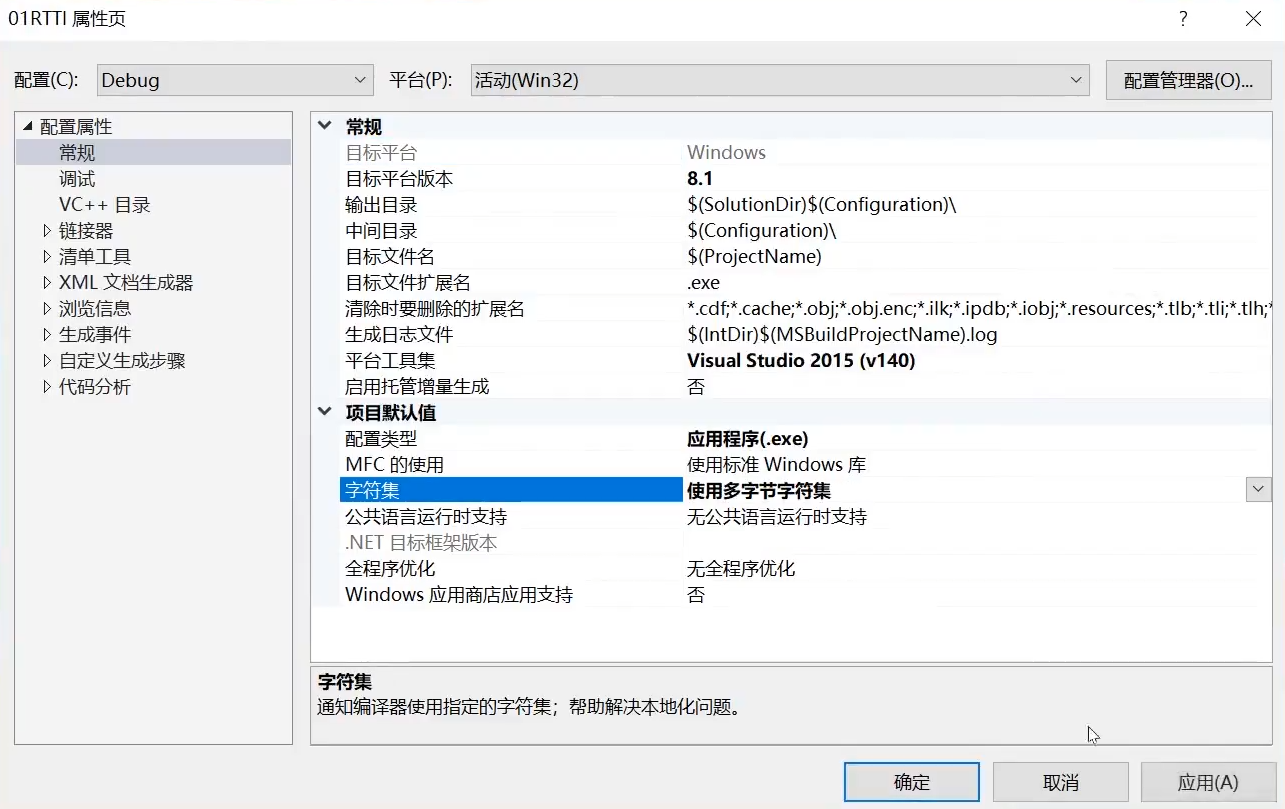

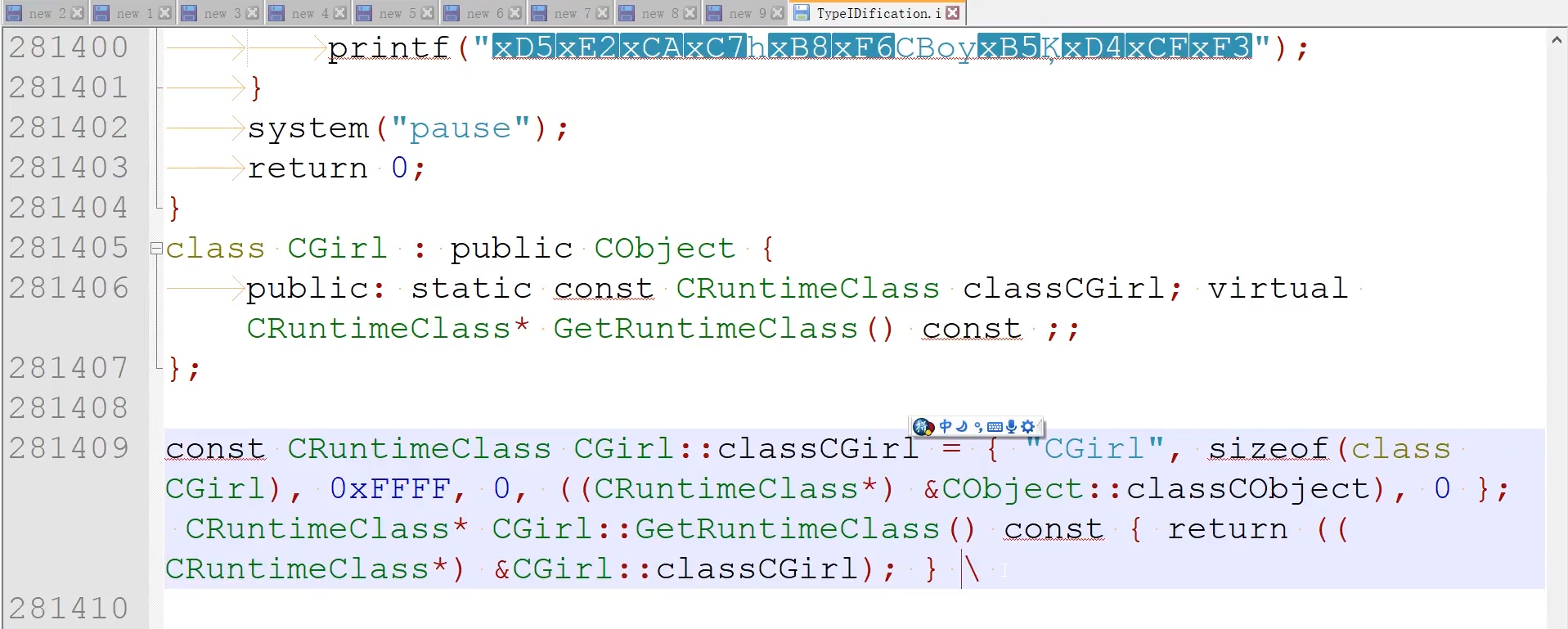

上图提示错误，我们通过下图的设置输出预处理文件，来检查宏展开后的代码语句。

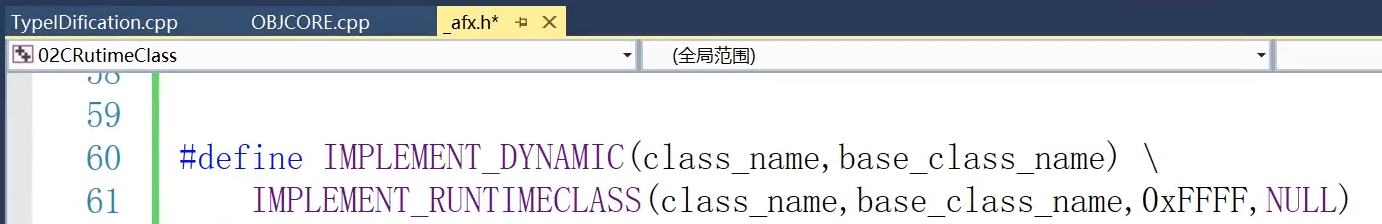

可以看到上图最后面有一个转义的反斜杠，应该把它去掉。

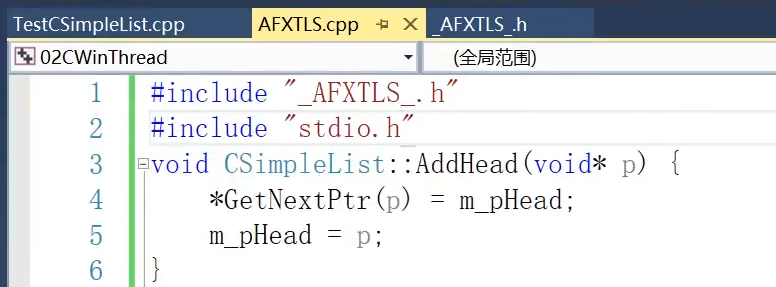

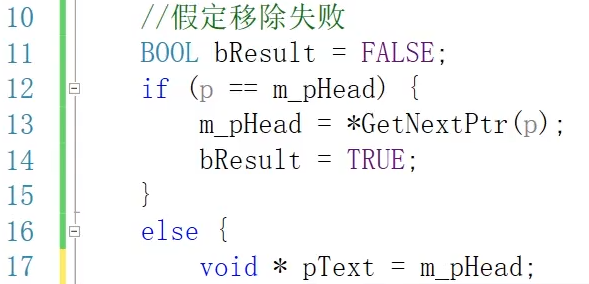

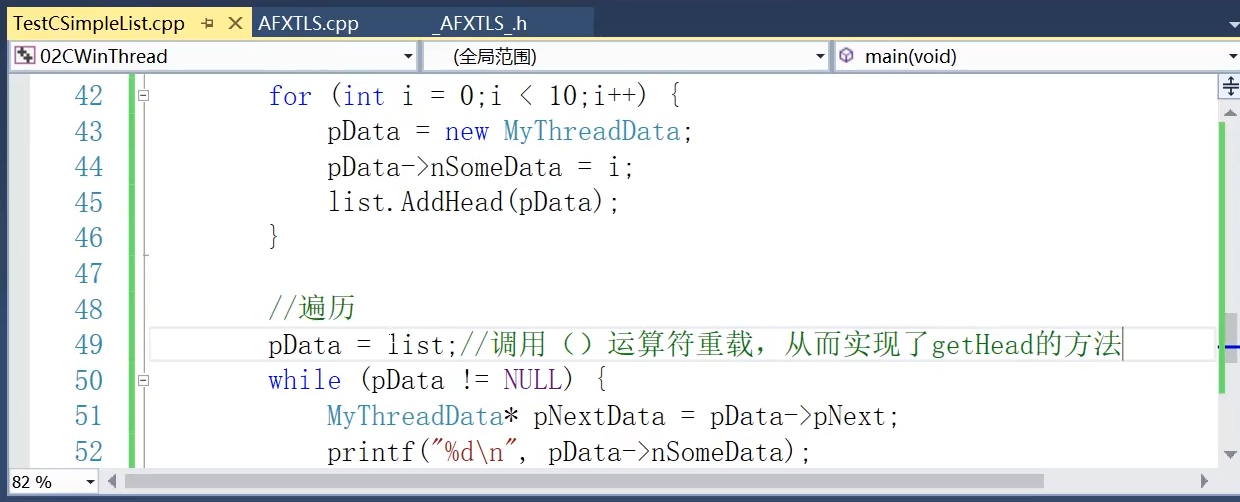

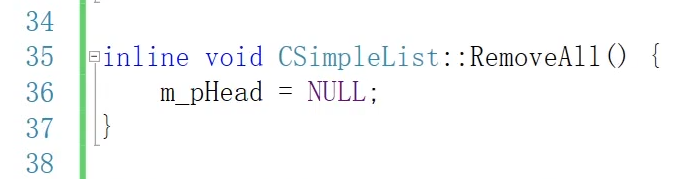

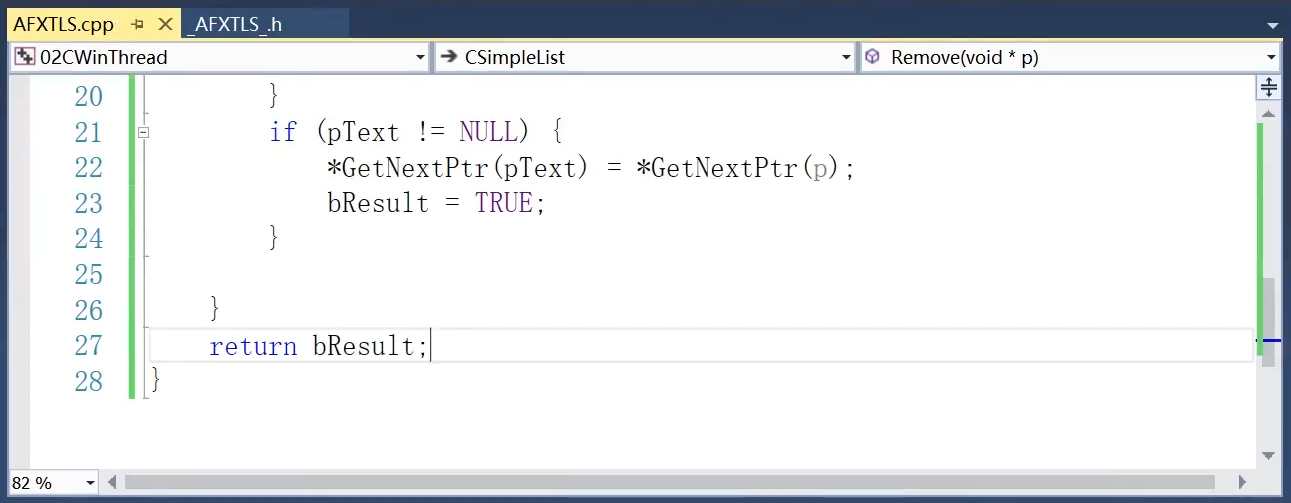

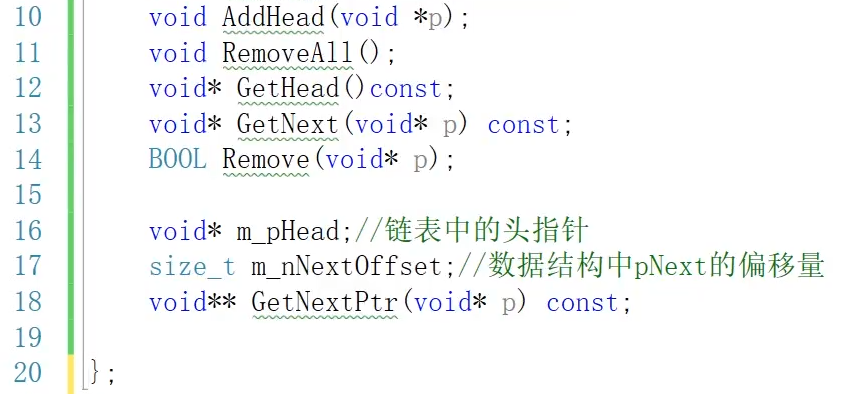

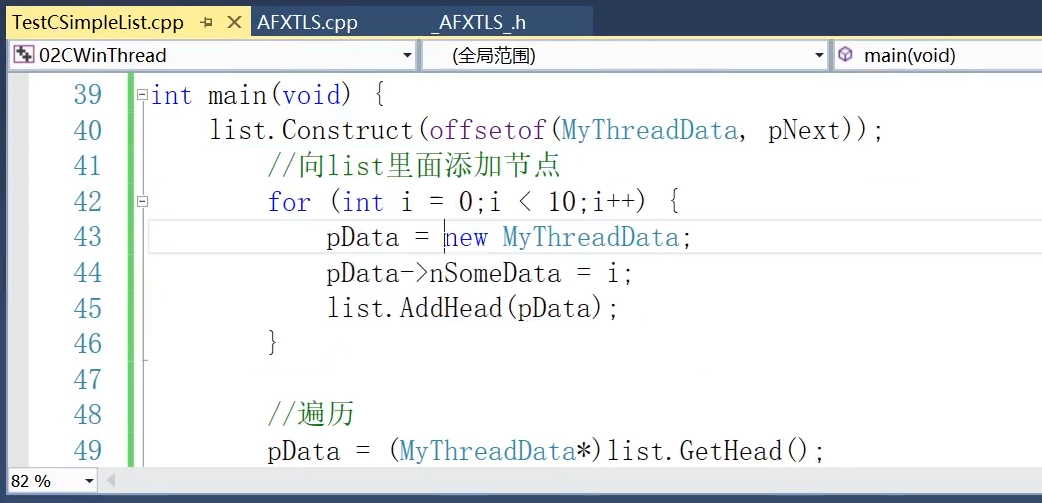

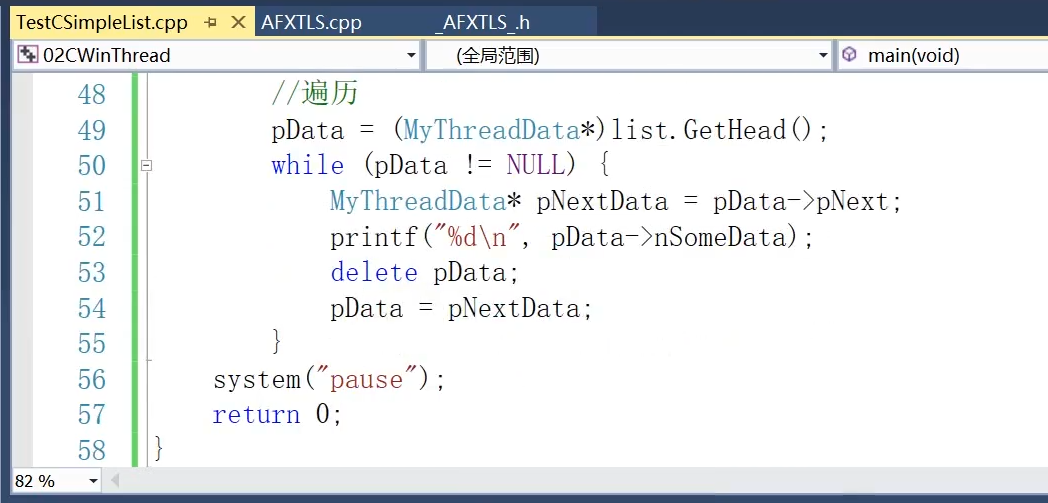

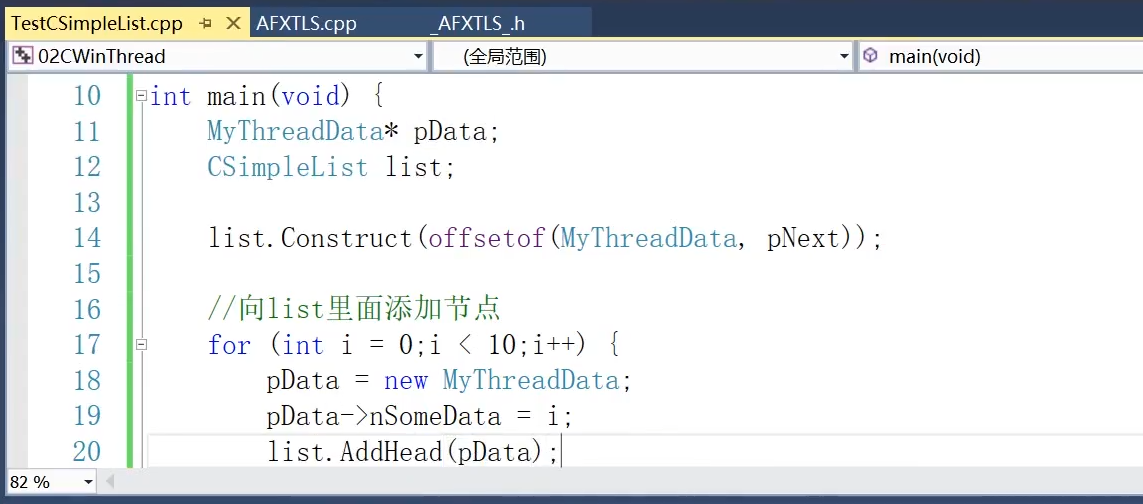

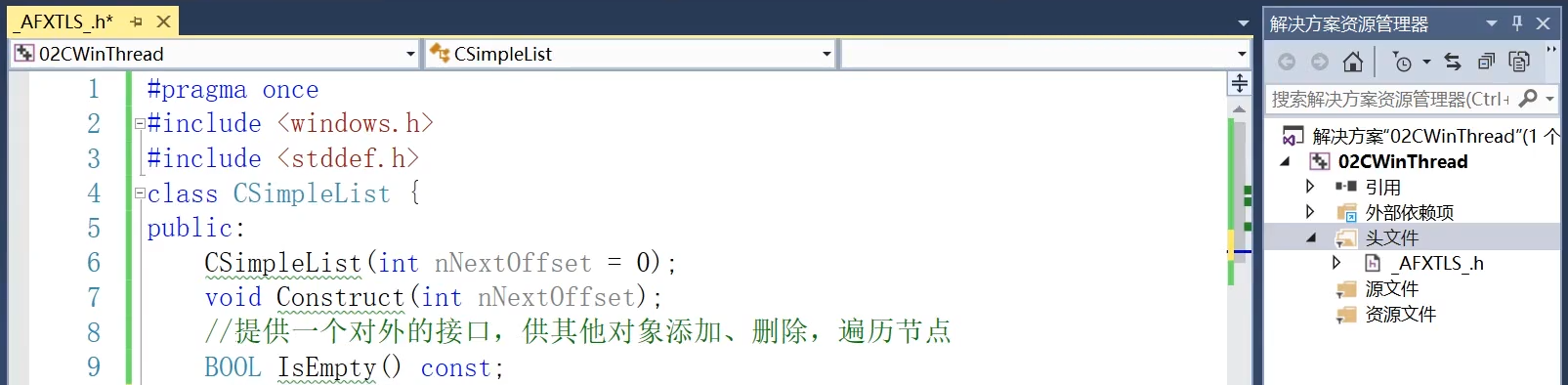

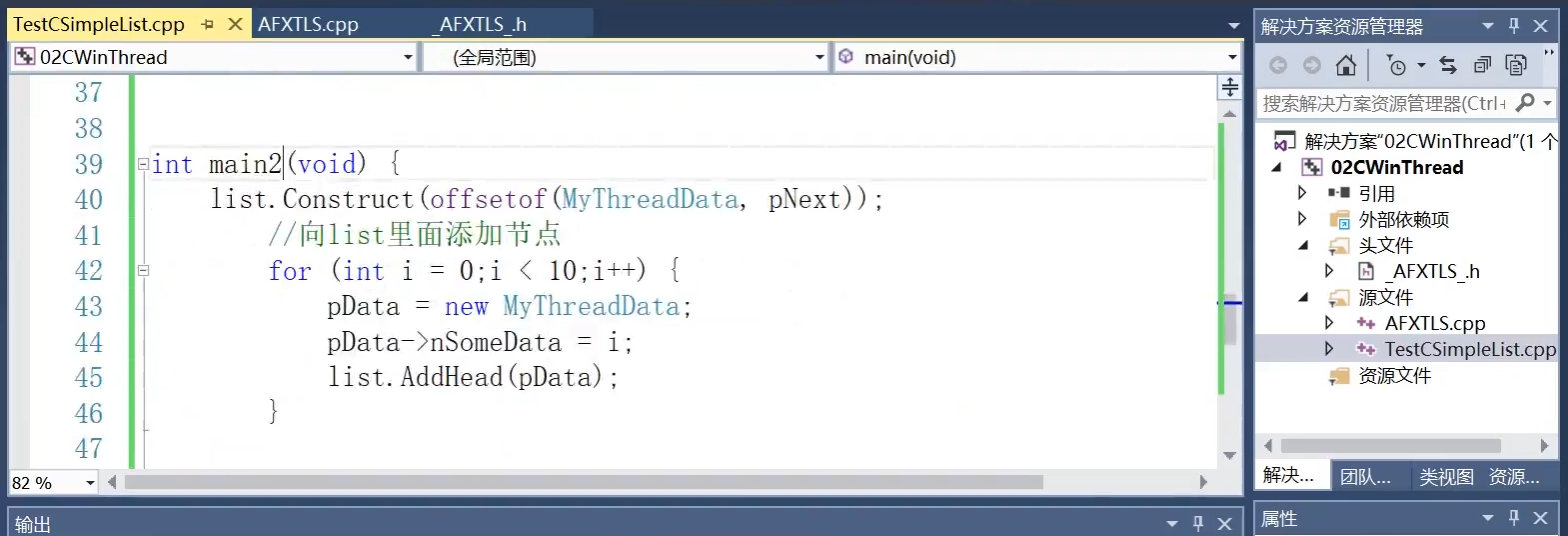

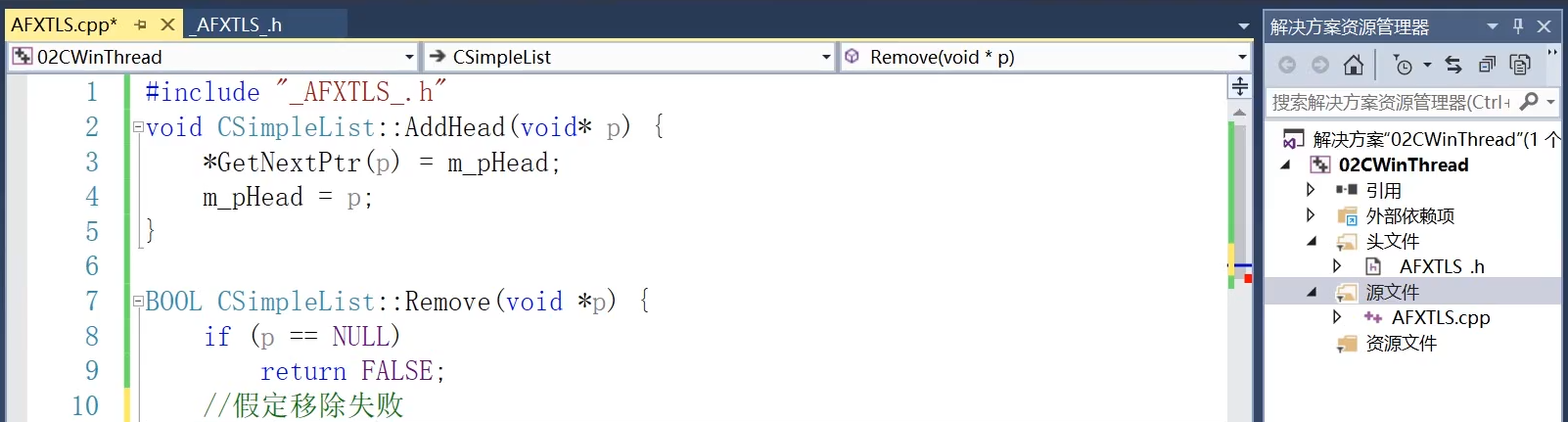

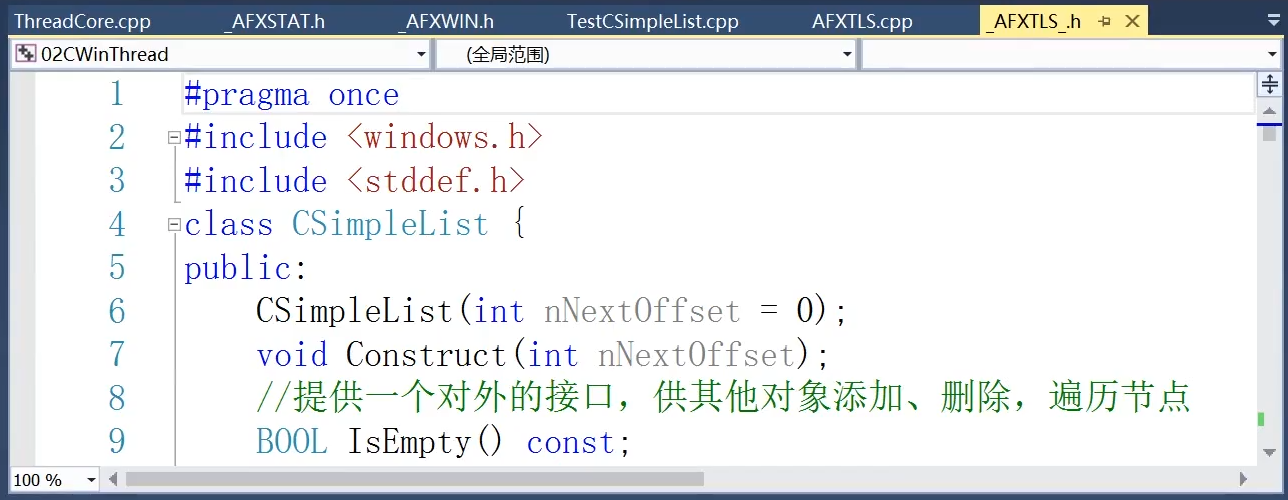

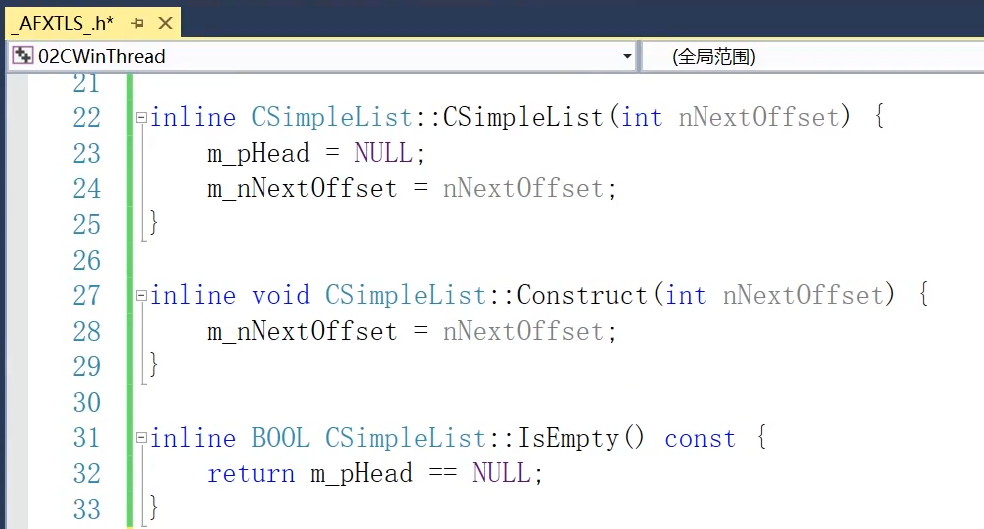

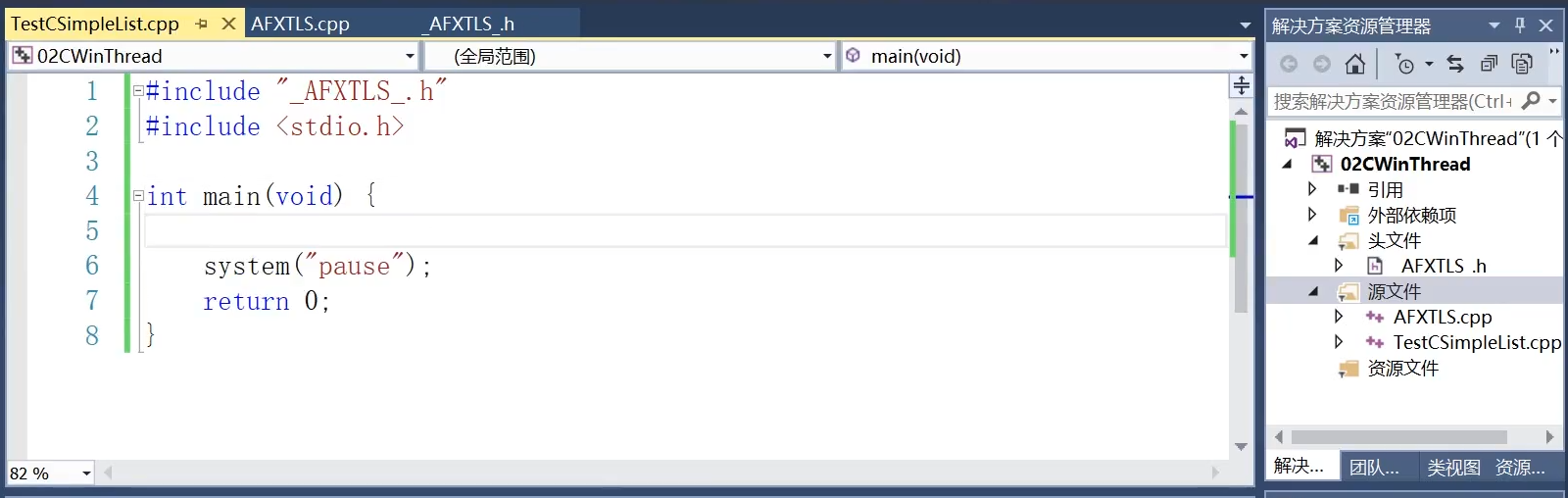

3.5 CWinThread的深入剖析与实现(1)：CSimpleList的实现

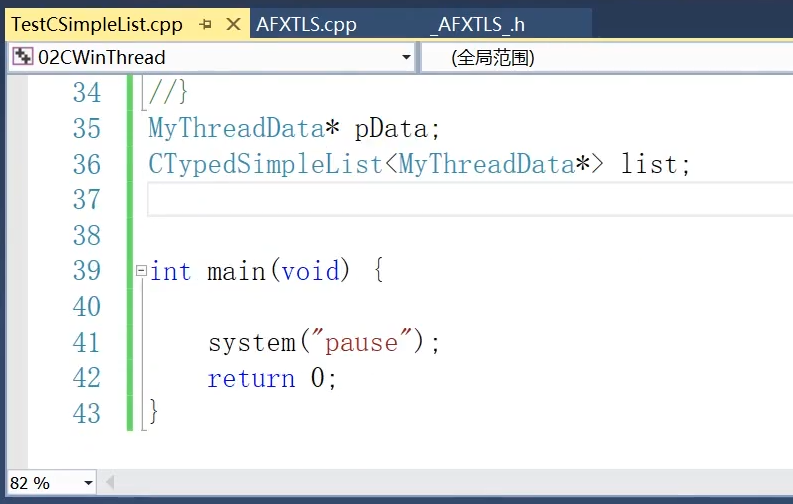

3.6 CWinThread的深入剖析与实现(2)：MFC工作者线程的设计-CTypedSimpleList与CSimpleList的泛型化实现

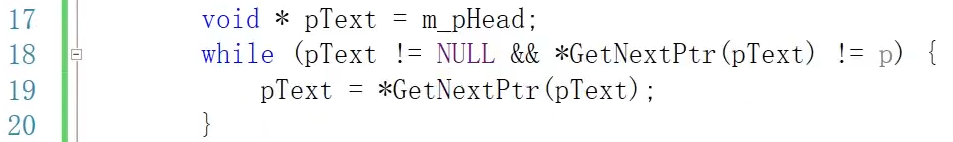

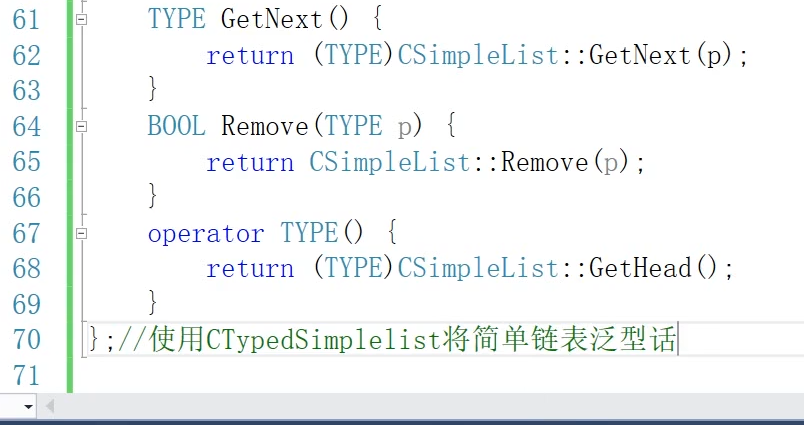

上图有误，应改为：
TYPE GetNext(TYPE p){
return (TYPE)CSimpleList::GetNext(p);
}

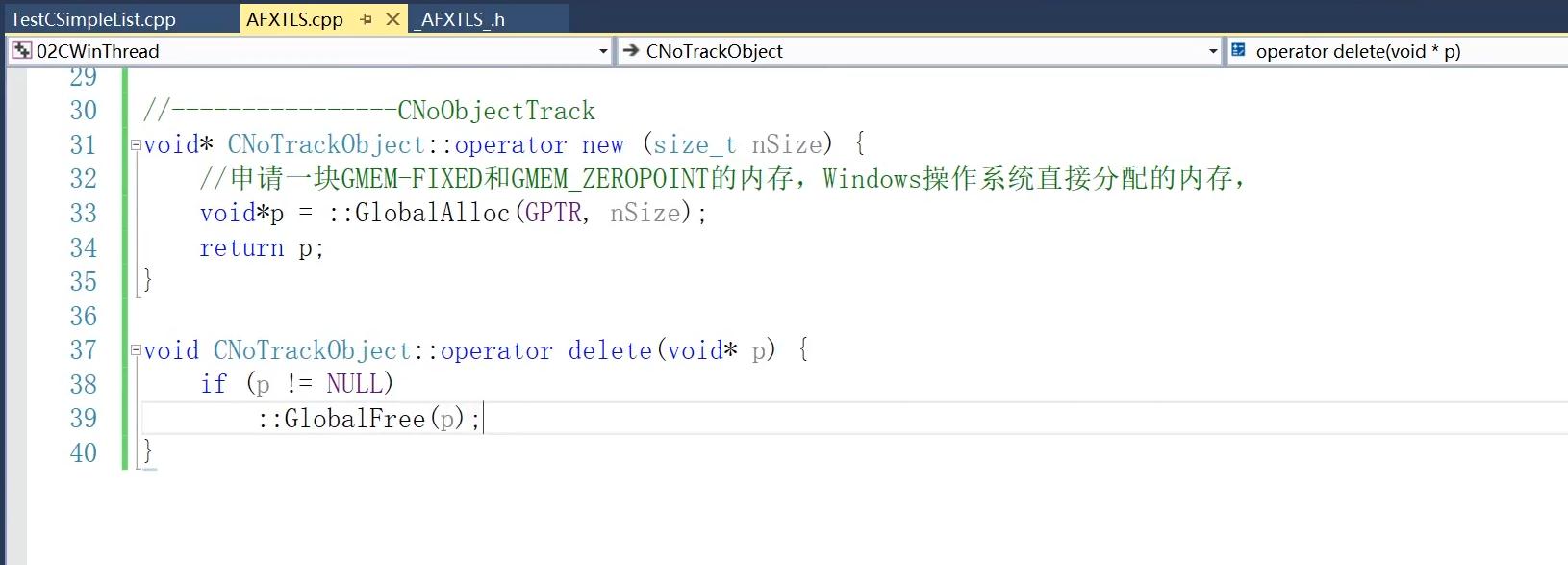

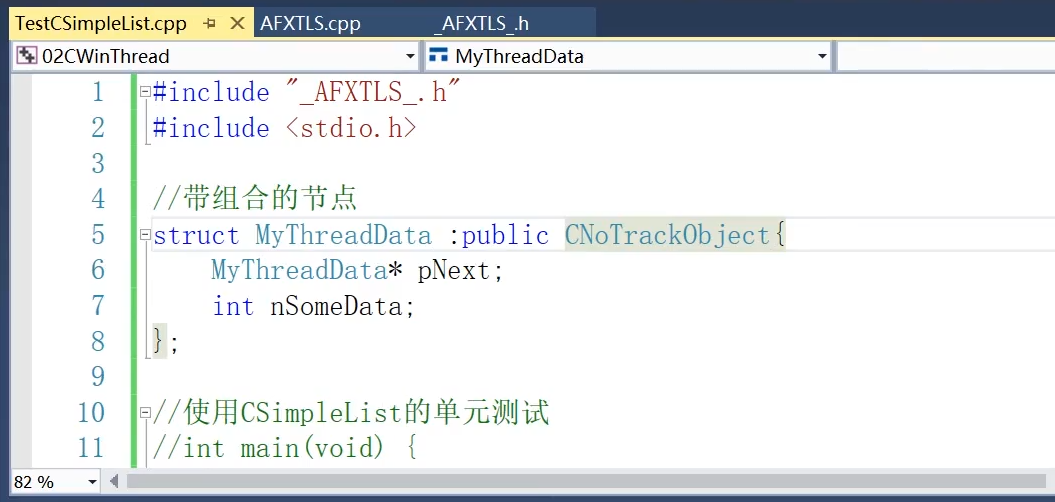

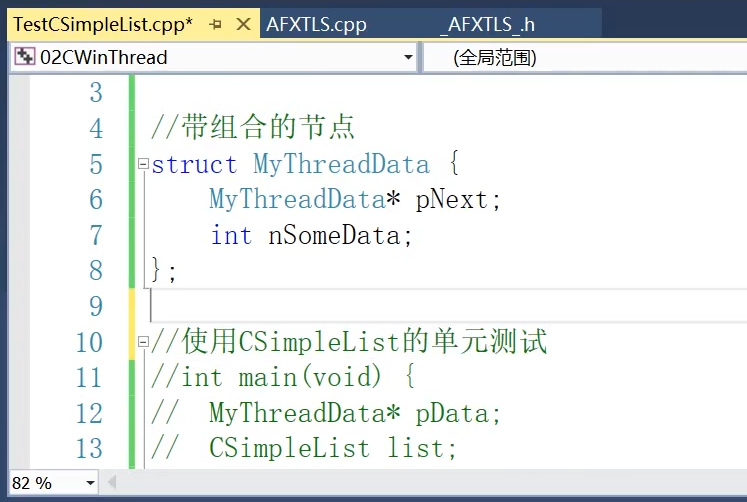

3.7 CWinThread的深入剖析与实现(3)：MFC工作者线程的设计-CNoTrackObject的实现

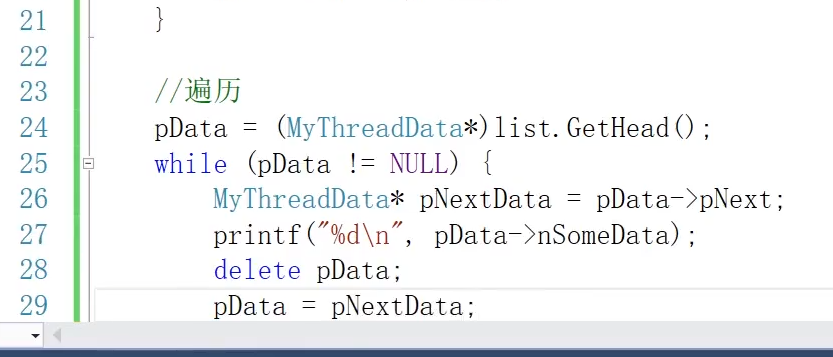

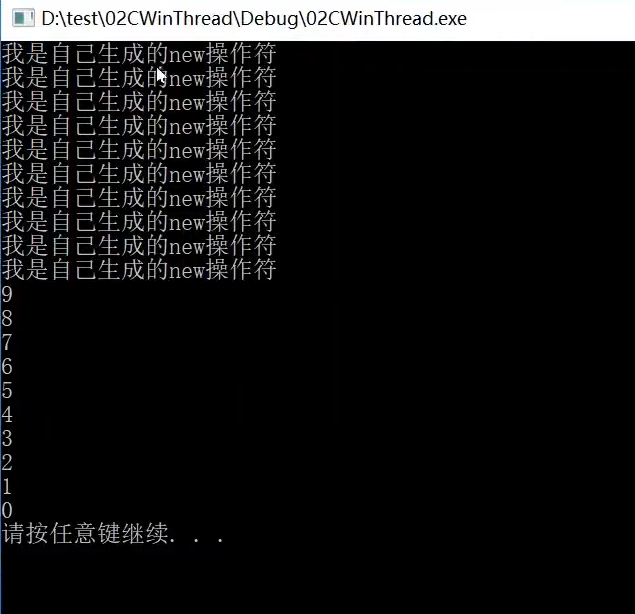

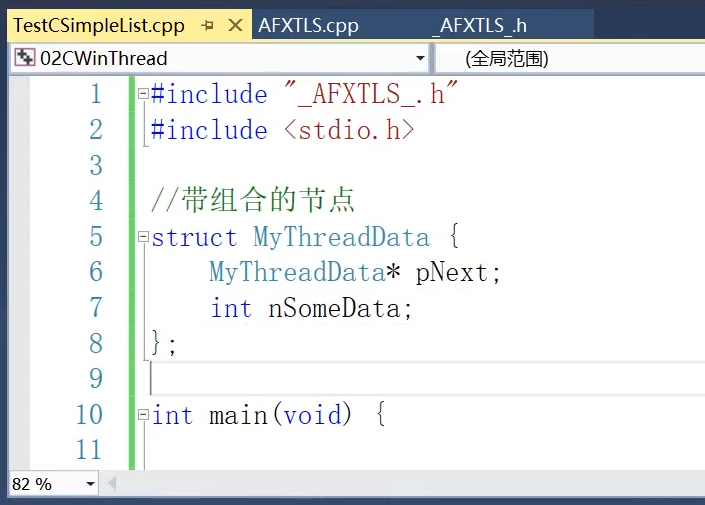

如果我们的数据节点不从CNoTrackObject继承的话：
它调用的是通用的new和delete操作符。
3.8 CWinThread的深入剖析与实现(4)：MFC工作者线程的设计-MFC对线程推进的封装基石-Windows的TLS机制详解

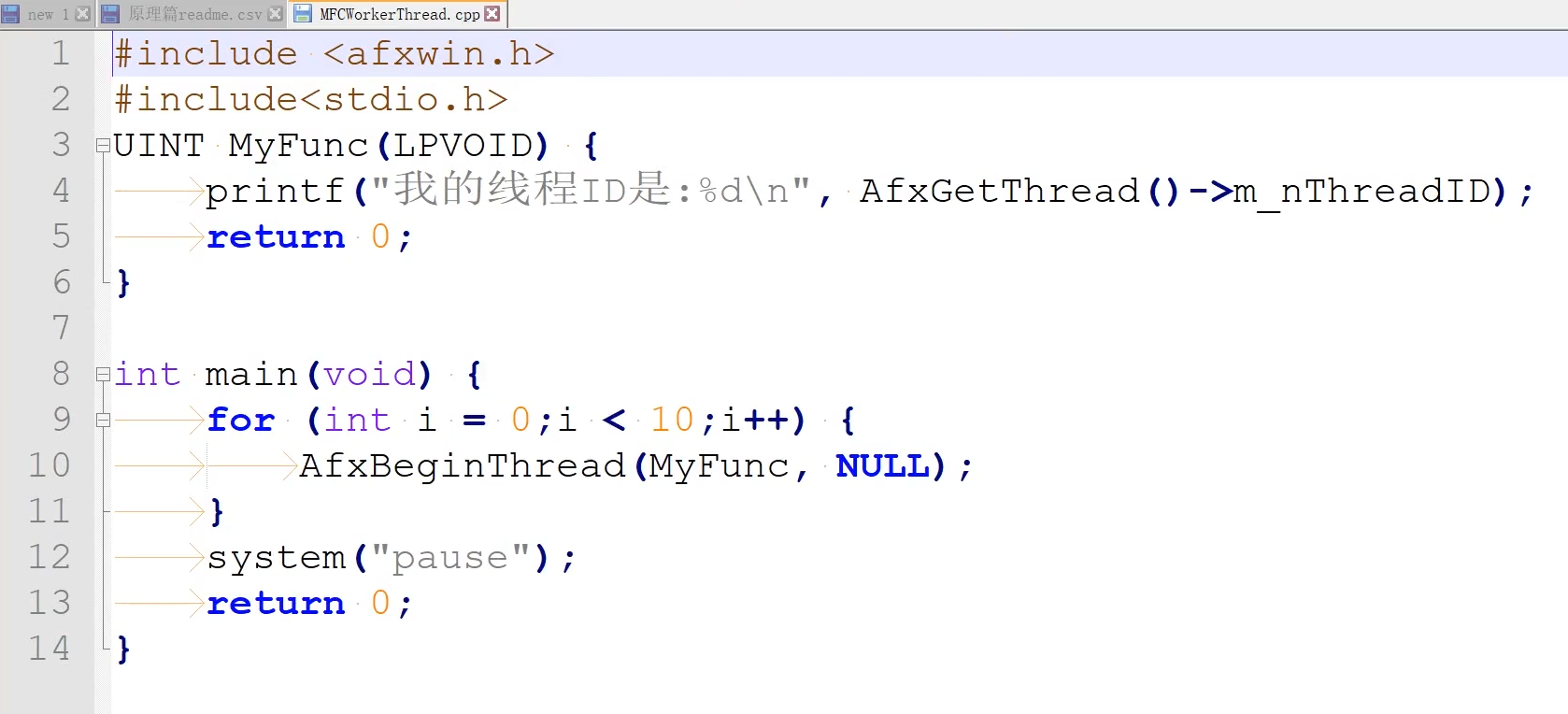

这是我们原先的一个非常简单的工作者线程的使用，我们在main函数当中直接用AfxBeginThread就推进出来了，根据微软的讲法，在MFC当中我们不需要去CloseHandle，也不需要去做一系列的线程的关闭，我们直接调这样的参数就可以使用起来了，不需要我们去删除对象，不需要我们去管理句柄。

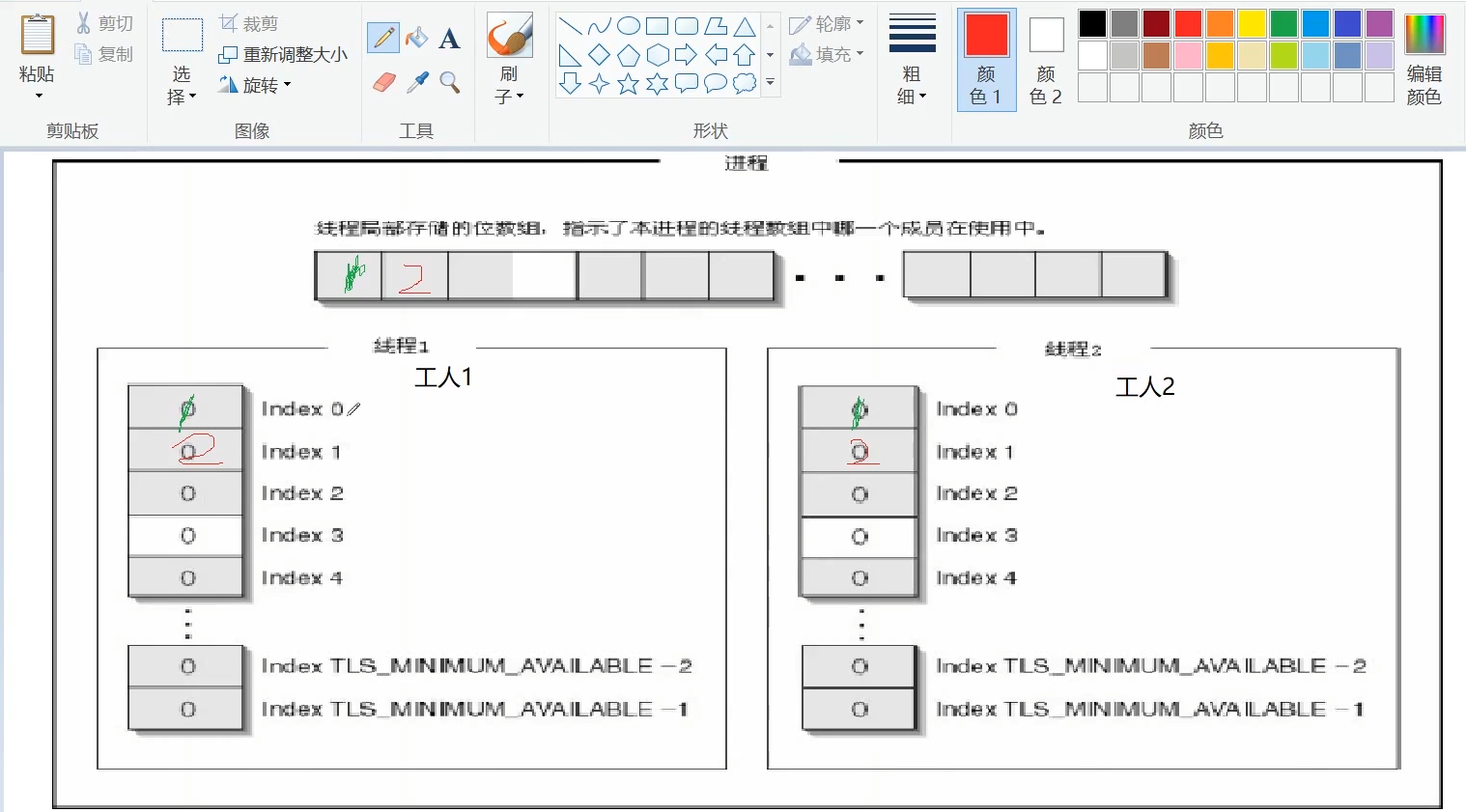

对于线程局部存储，我们得注重两个概念：
（1）线程局部存储的位数组；
（2）线程与位数组的对应。
3.9 CWinThread的深入剖析与实现(5)：MFC工作者线程的设计-MFC封装TLS的原理剖析

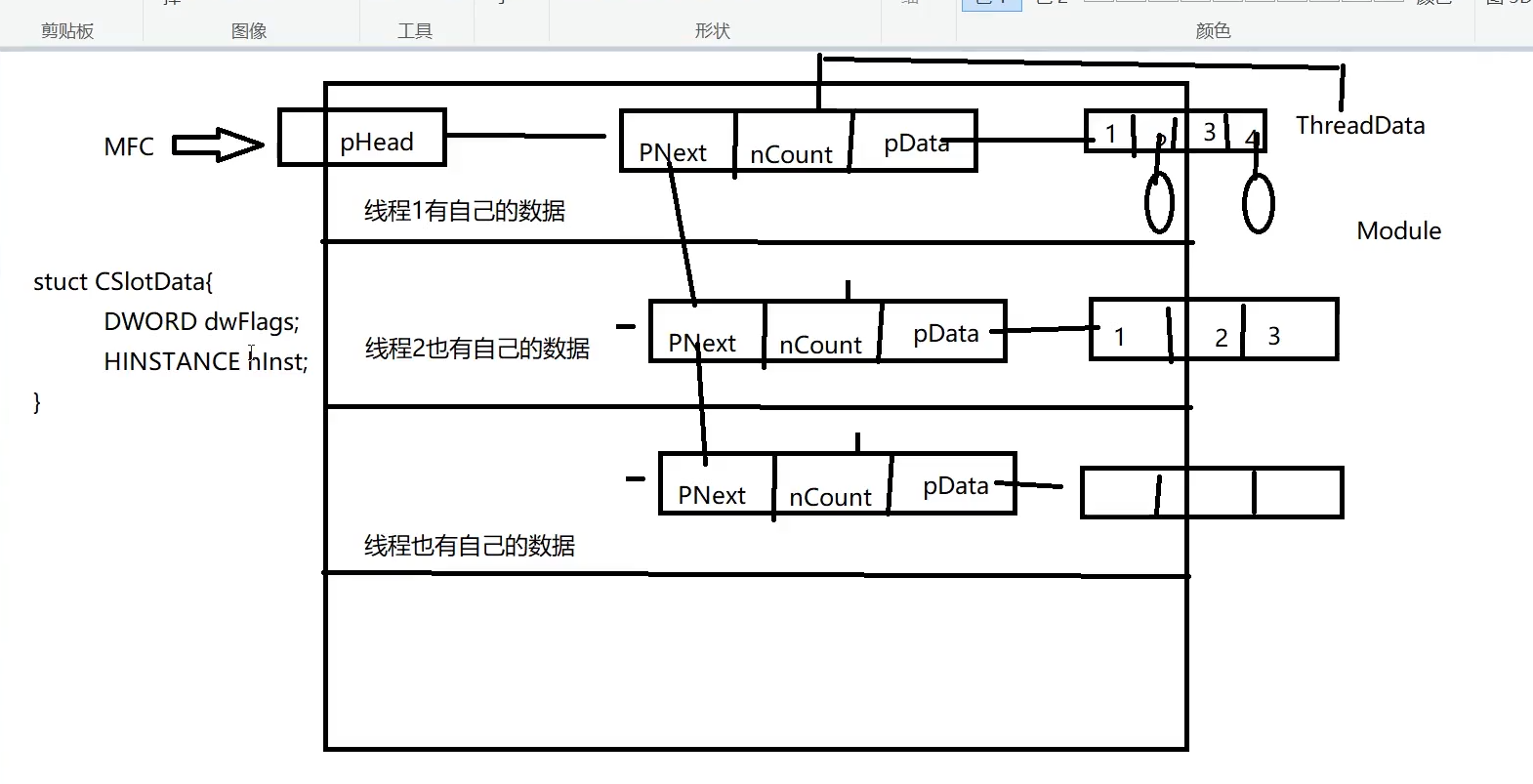

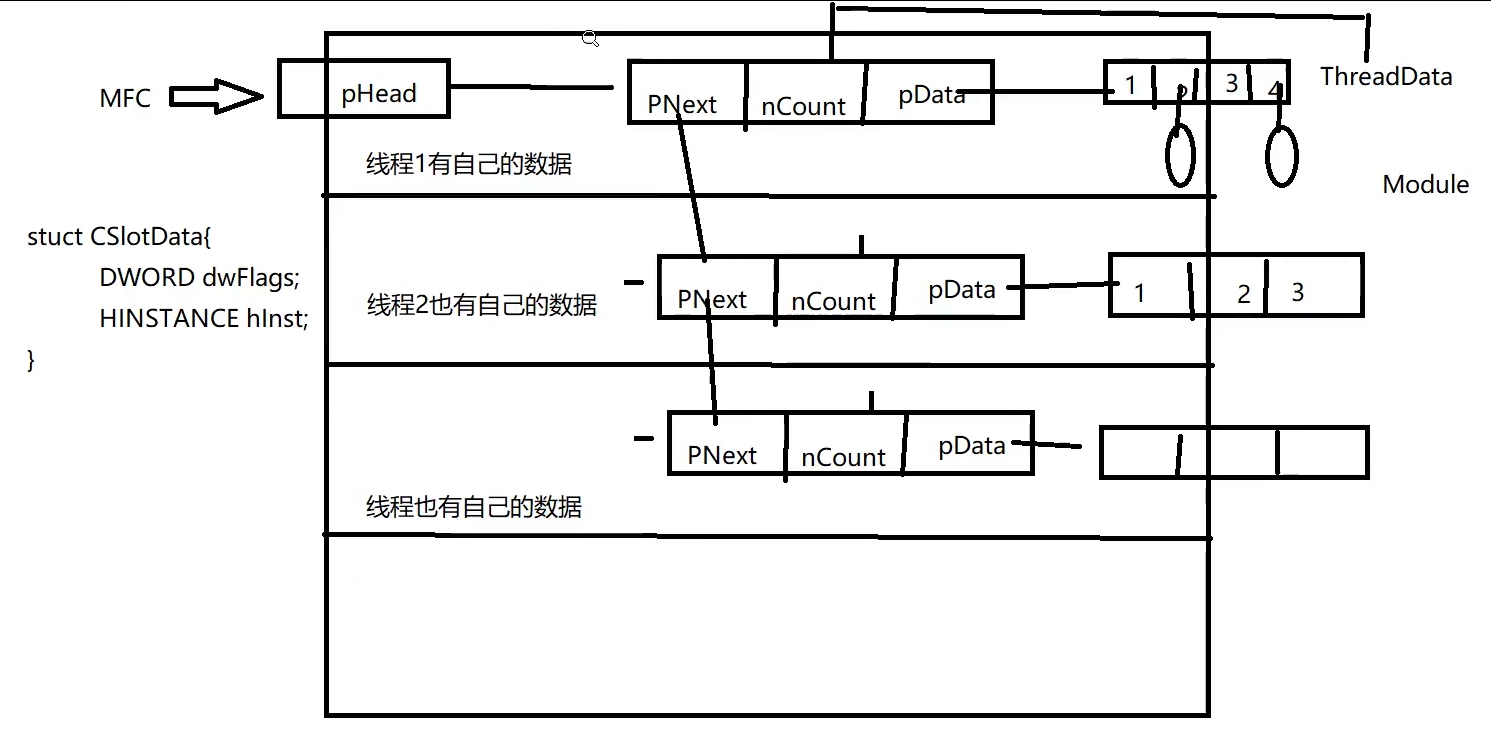

我们希望线程和线程之间的数据也可以有条理的访问：
MFC利用线程局部存储进行一种扩展，使得我们原先有固定数量的线程局部存储，变得可以无限扩展了。

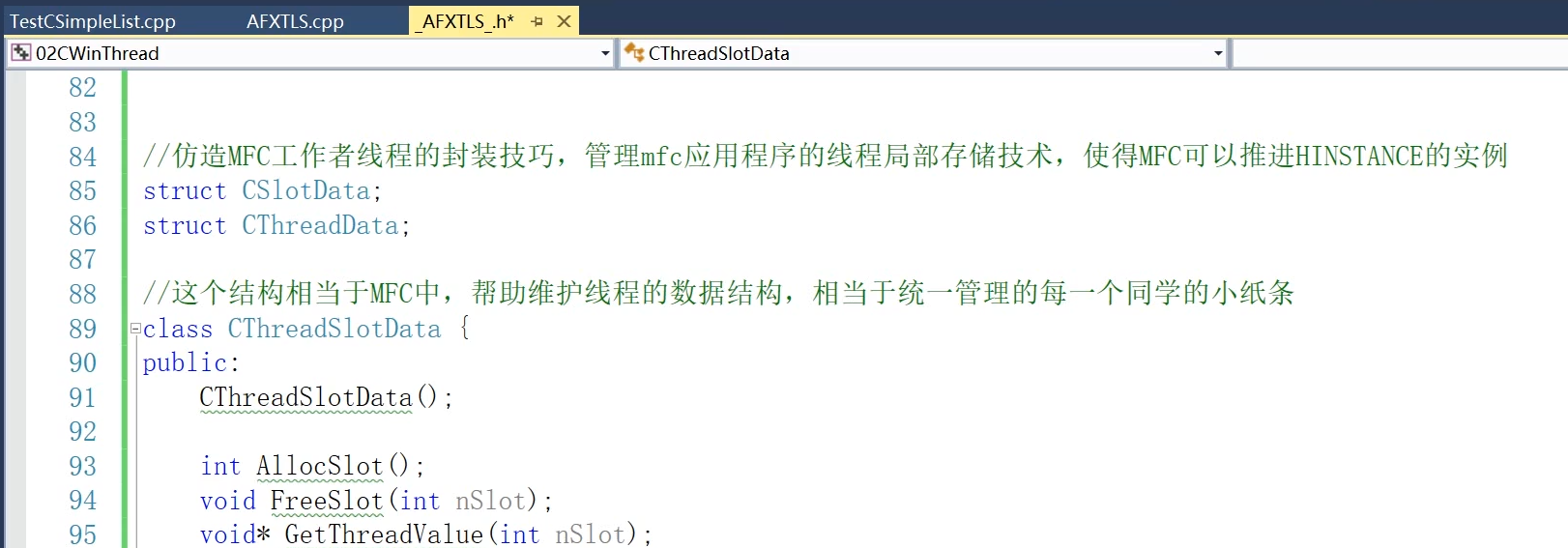

3.10 MFC工作者线程的设计——MFC封装TLS的头文件编码实现

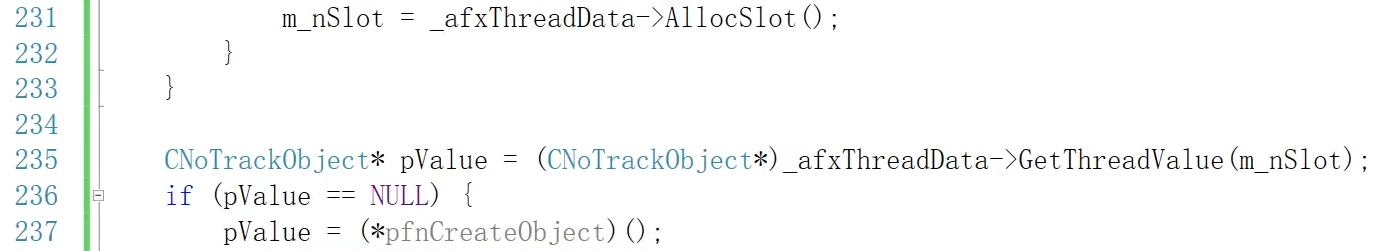

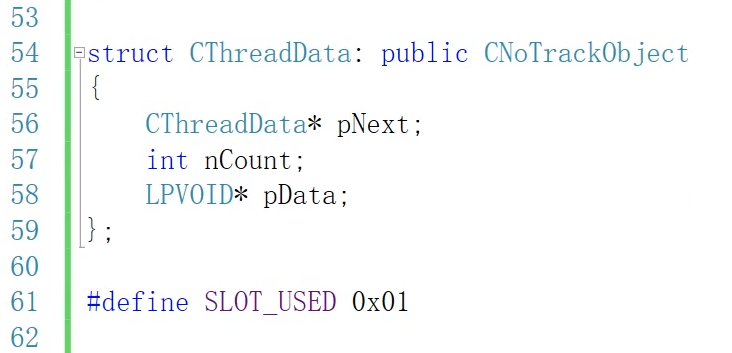

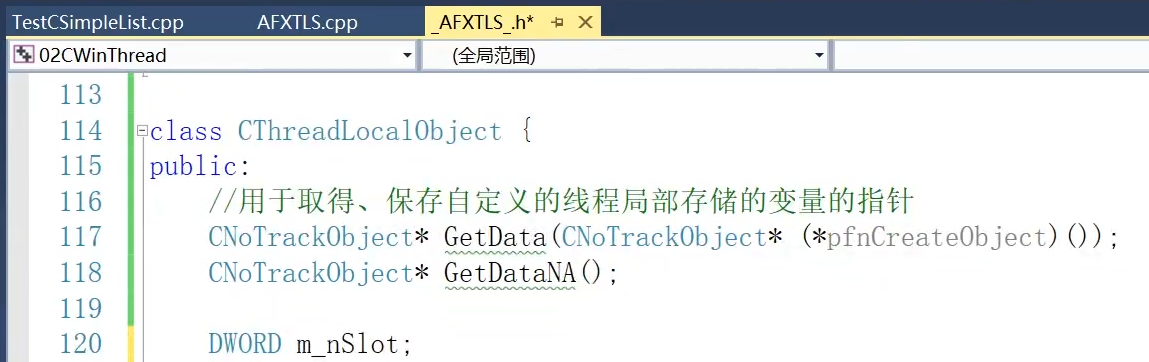

我们定义一个CThreadLocalObject类，这个是我们为了完成槽的分配而定义的一个辅助数据结构，即槽中数据所指的真正的用户数据。
这个实际上是我们线程局部存储当中那个槽里面的对象，所以肯定有一个槽号。

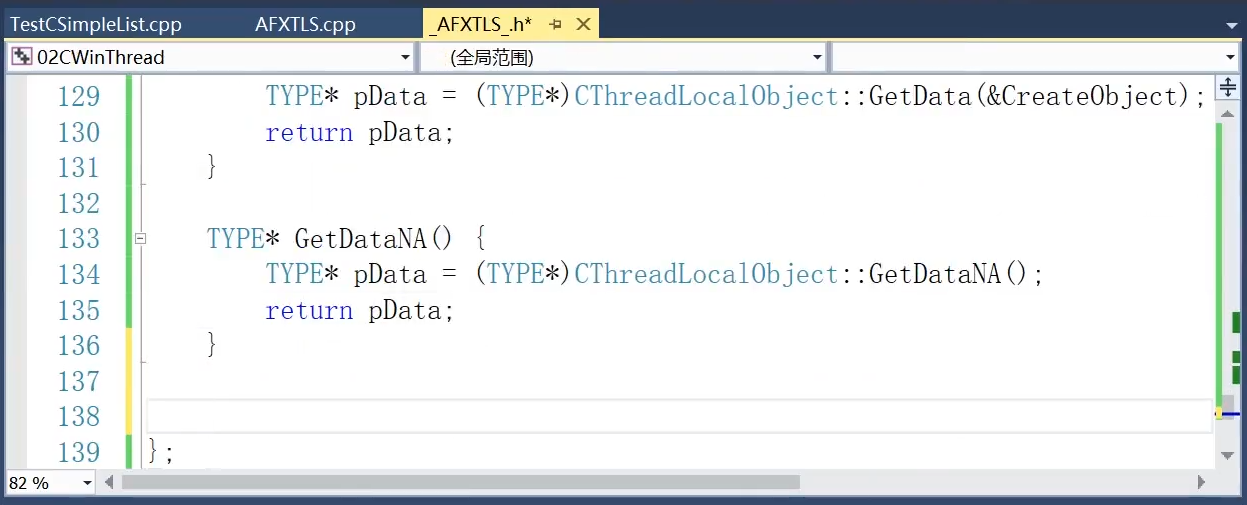

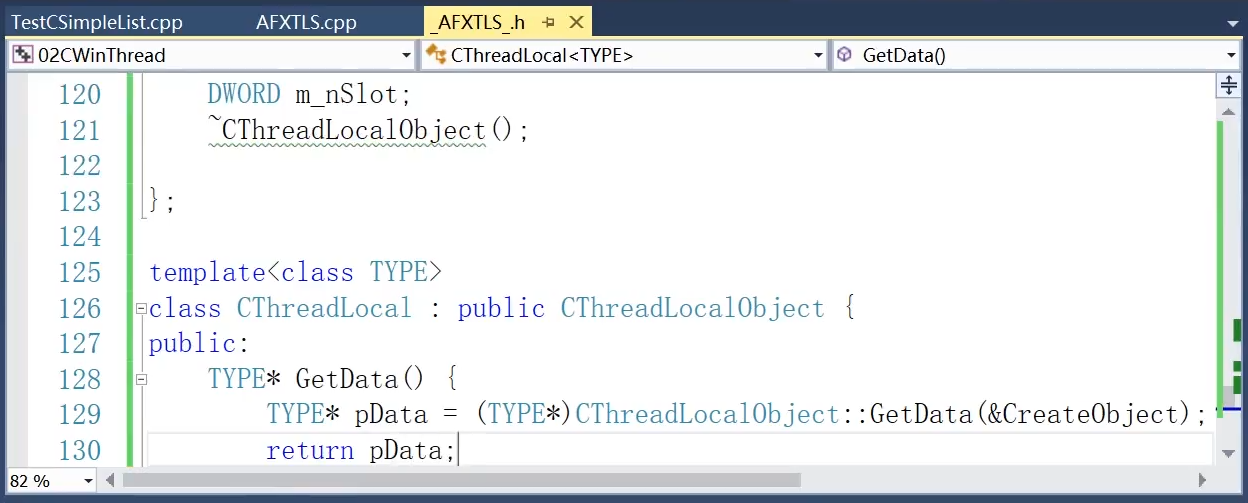

我们仿照MFC里面的内容，对CThreadLocalObject进行模板化：
在我们开发过程当中，为什么MFC在做这个工作者线程的时候，它不允许非MFC对象跨线程来访问，因为一旦跨线程访问的话就脱离我们这个TLS的管理，使得你的这样一个实现超越了我们链表的管理，使得你的内存管理不可控，因为你也知道它的内存都已经不在C++运行时了，实际上是向操作系统要的，所以它不能跨线程的访问。

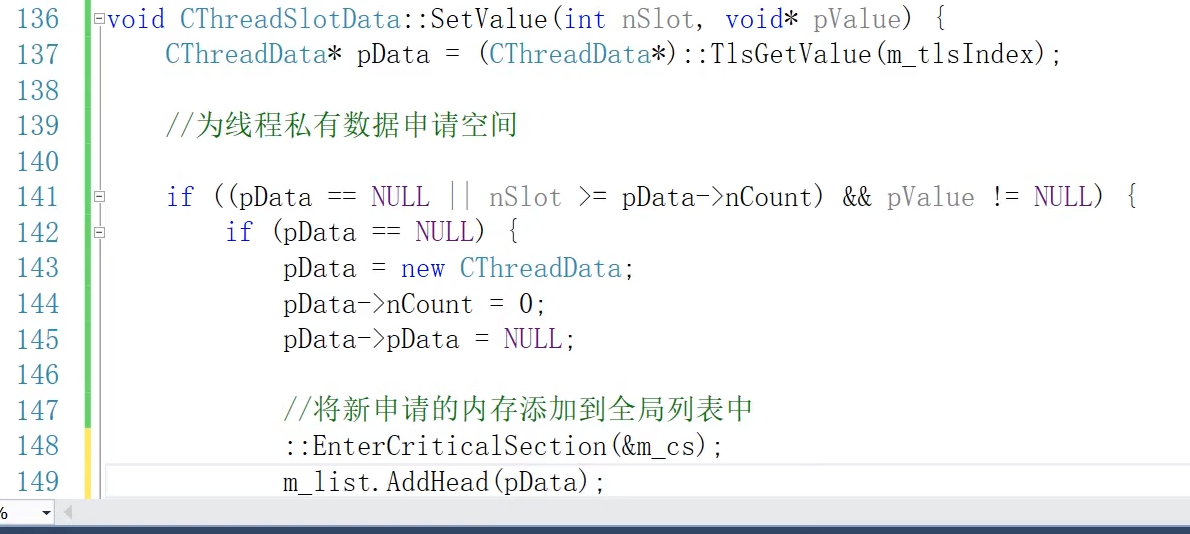

3.11 MFC工作者线程的设计——MFC封装TLS 1

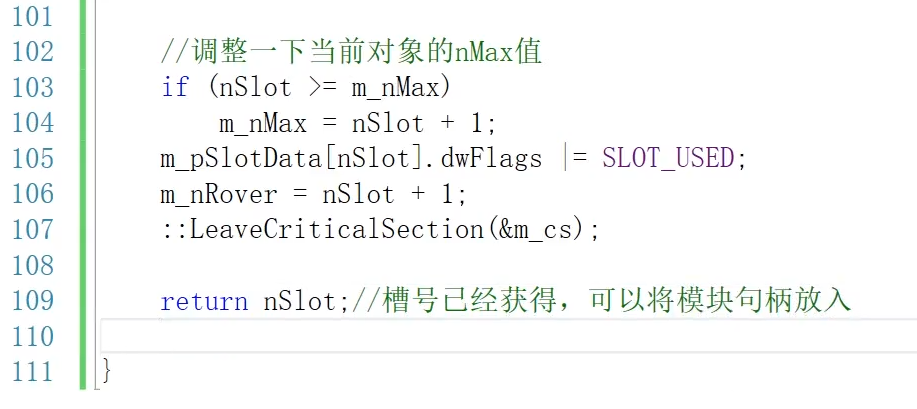

3.12 MFC工作者线程的设计——MFC封装TLS2

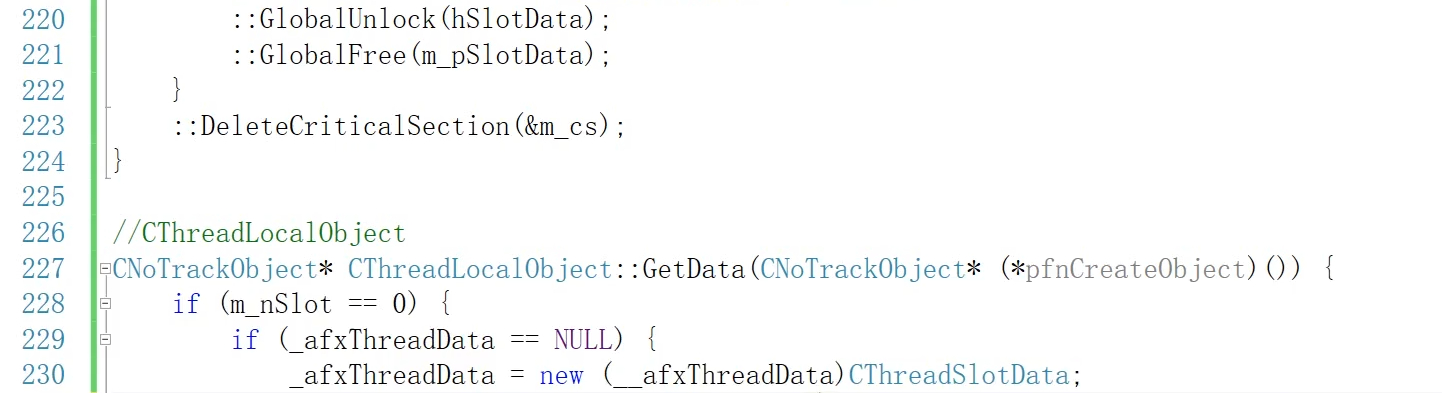

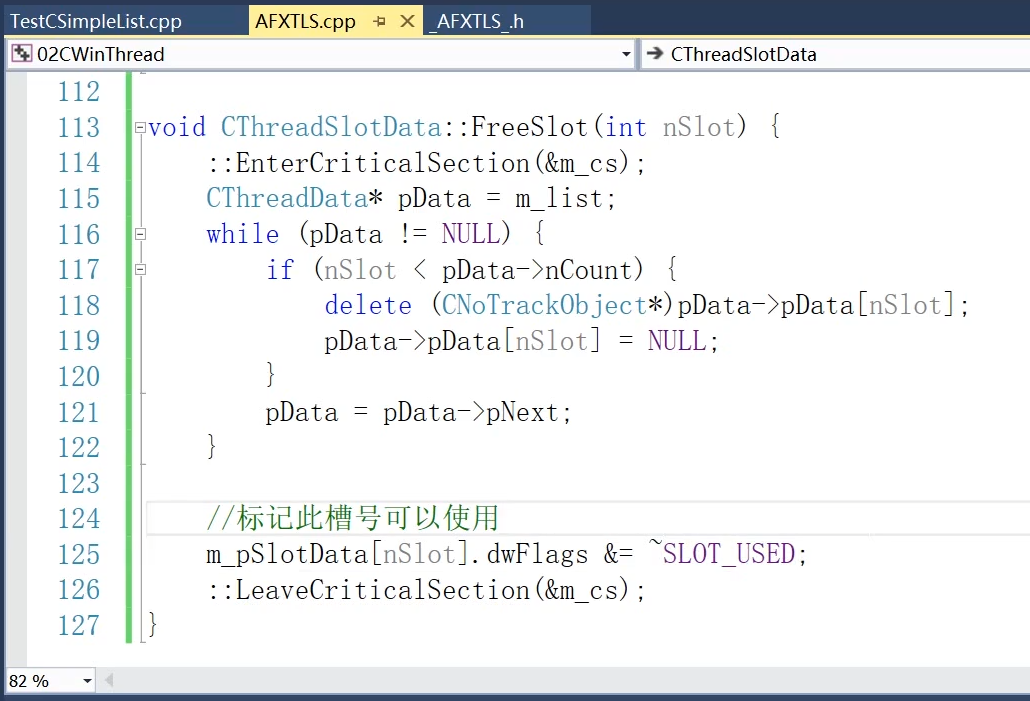

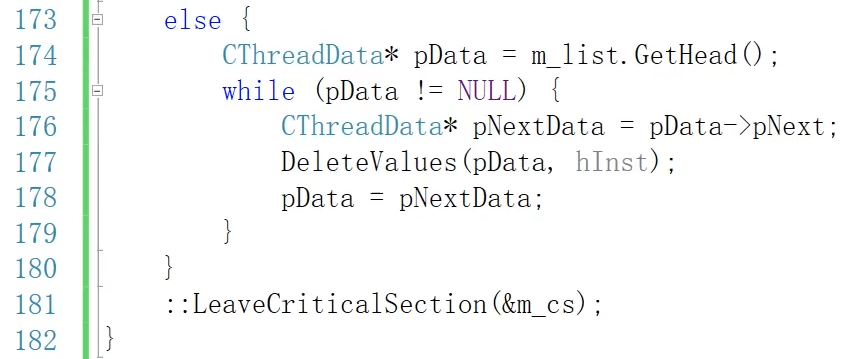

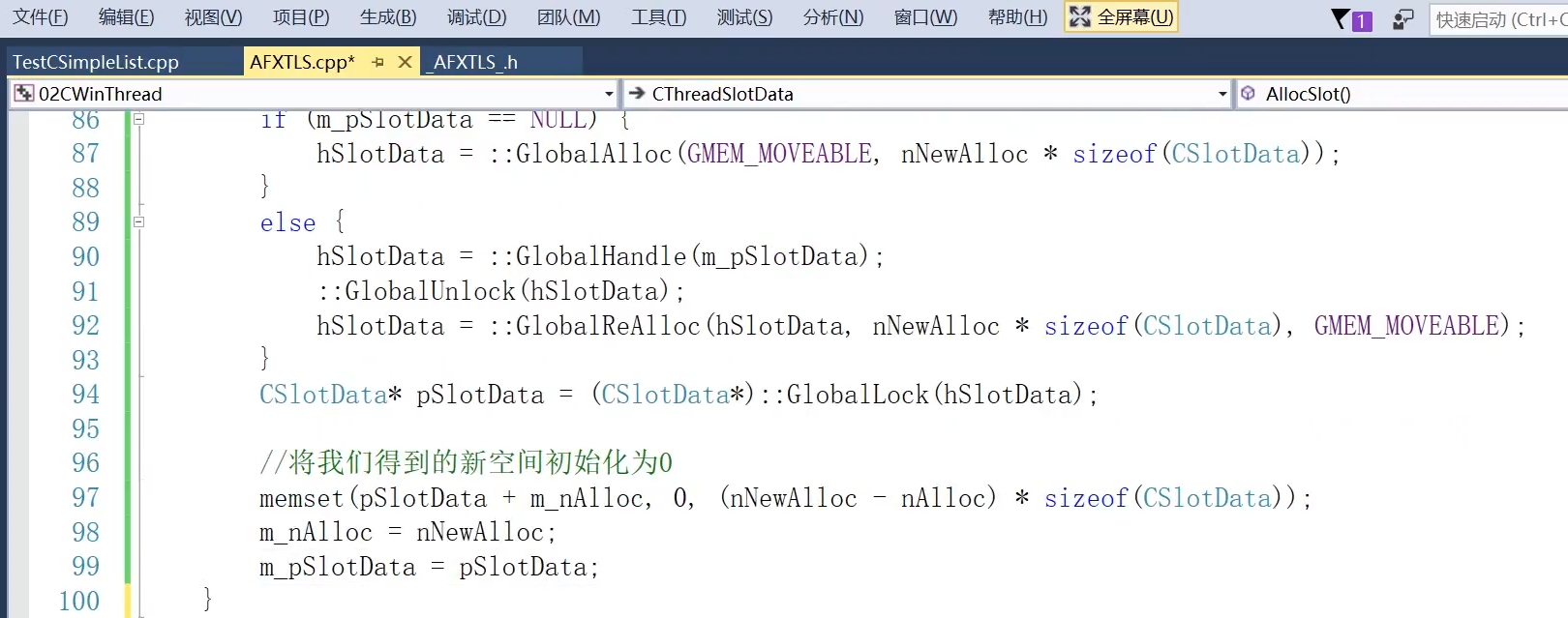

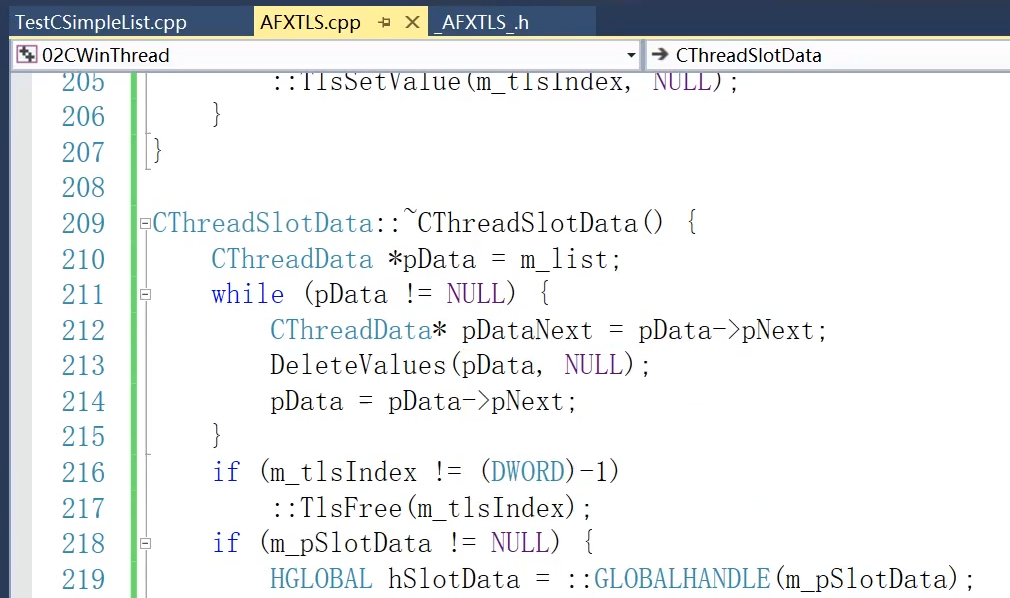

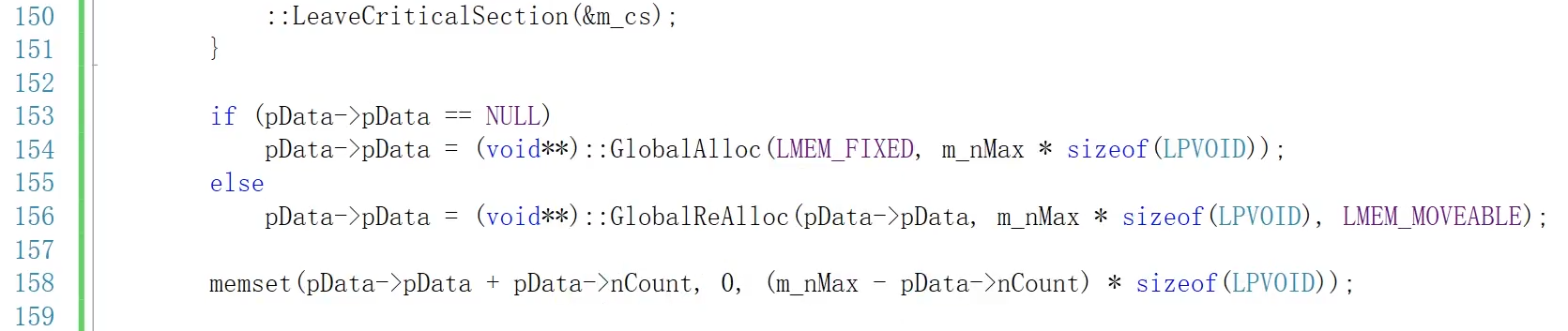

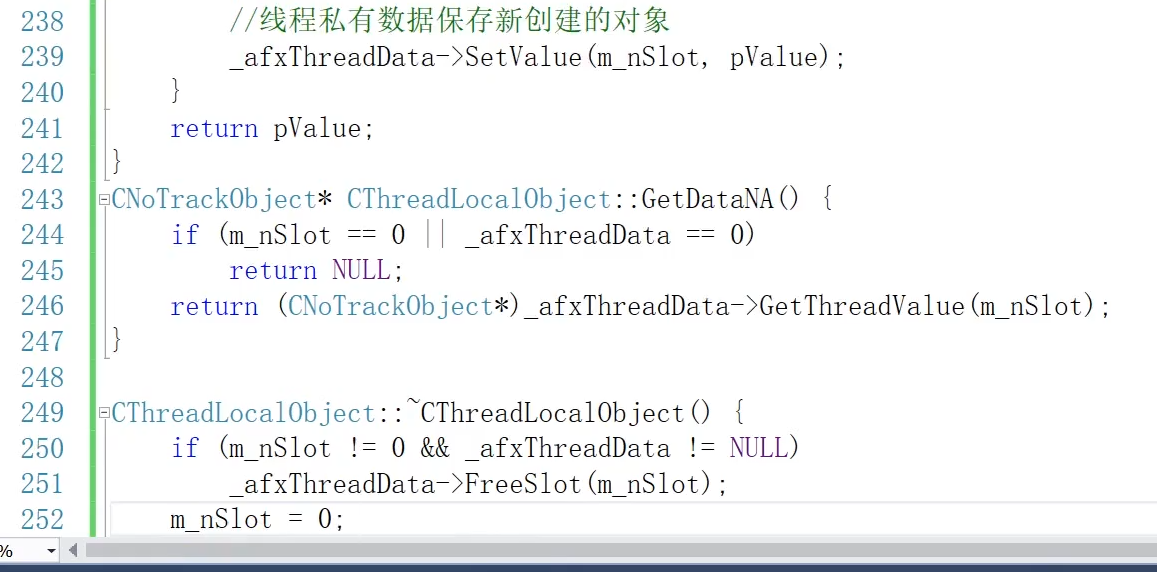

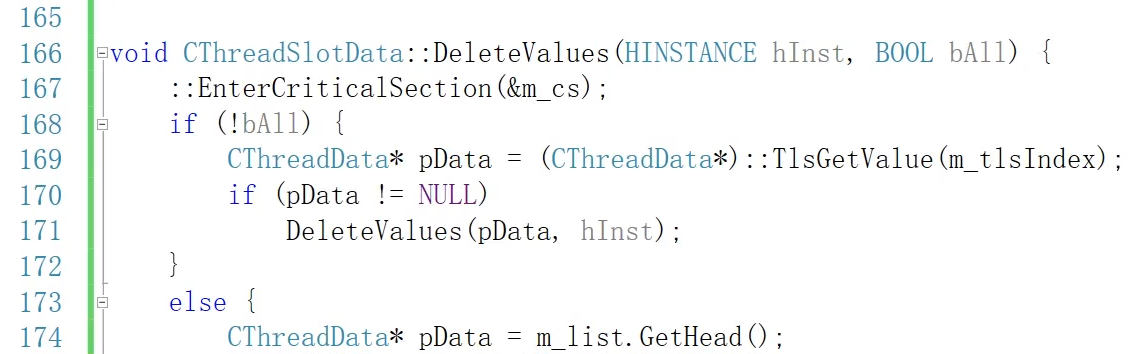

3.13 CThreadSlotData的析构、DeletValues与CThreadLocalObject函数的编码实现

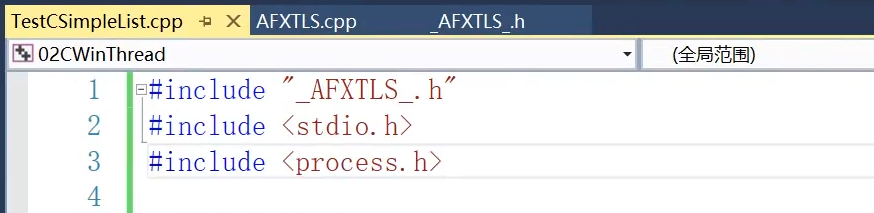

3.14 MFC工作者线程的设计——MFC封装TLS的单元测试与总结

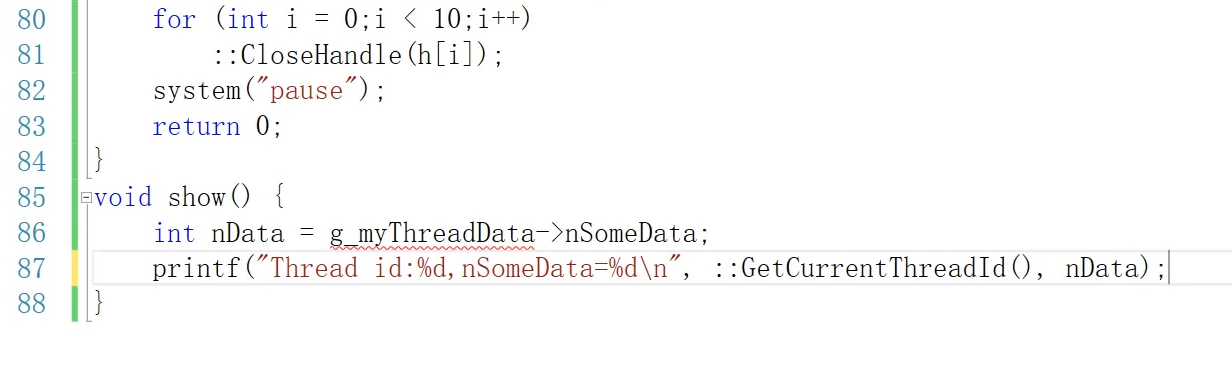

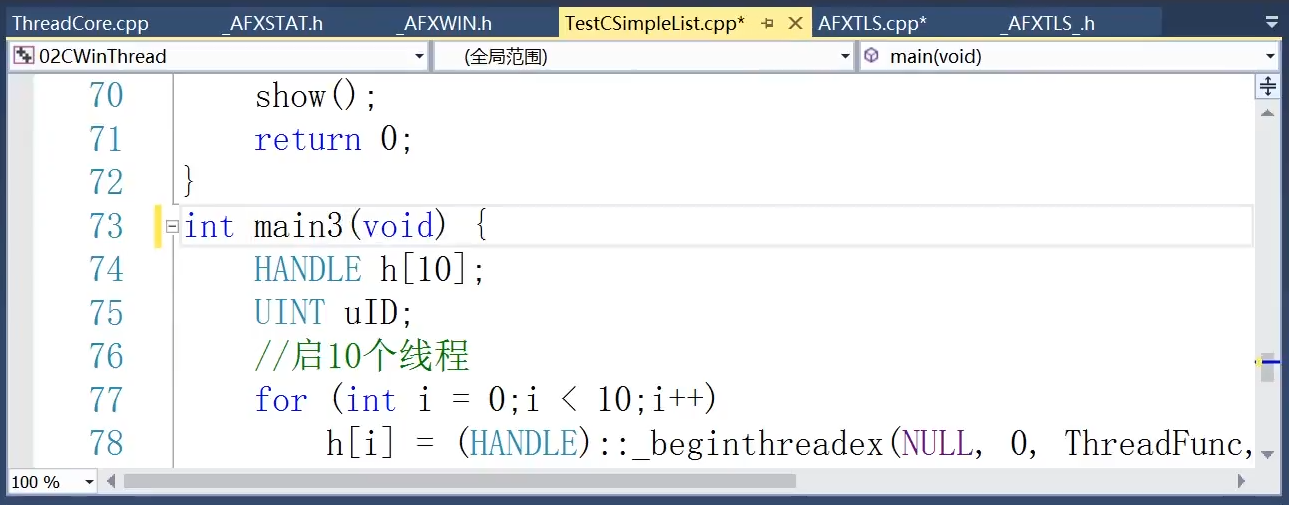

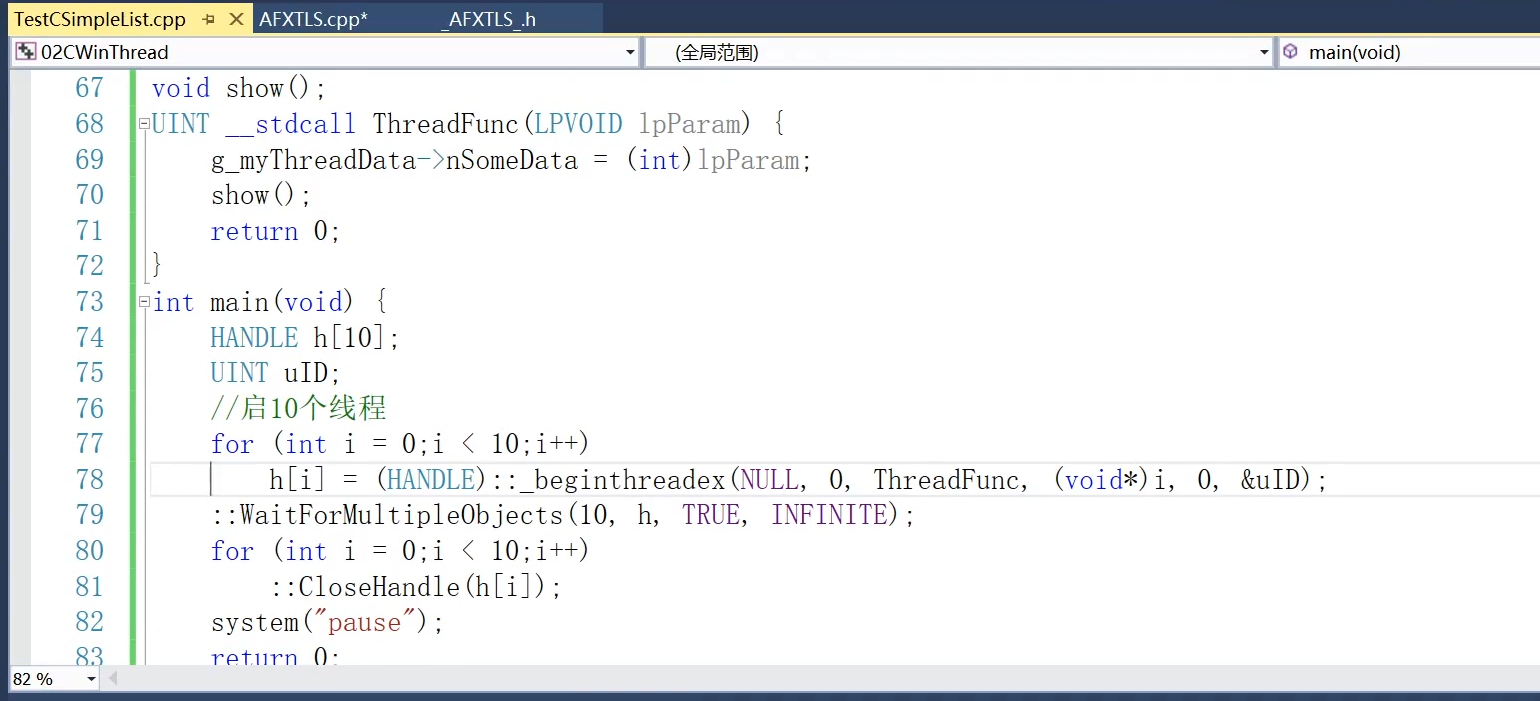

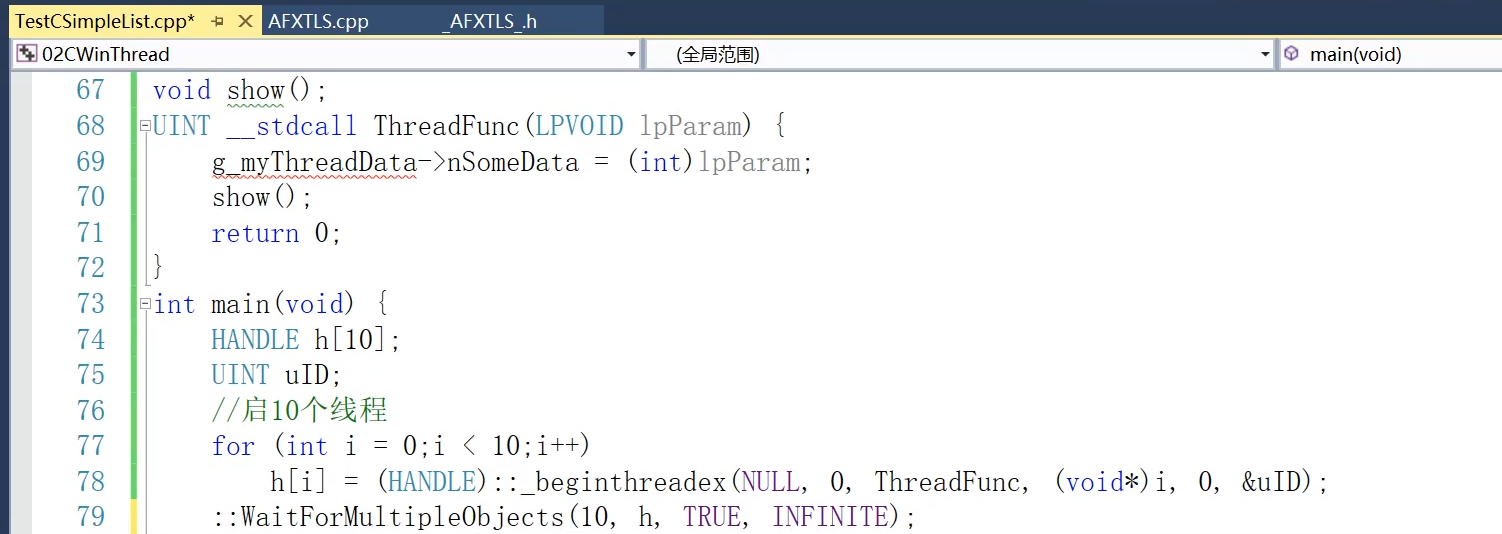

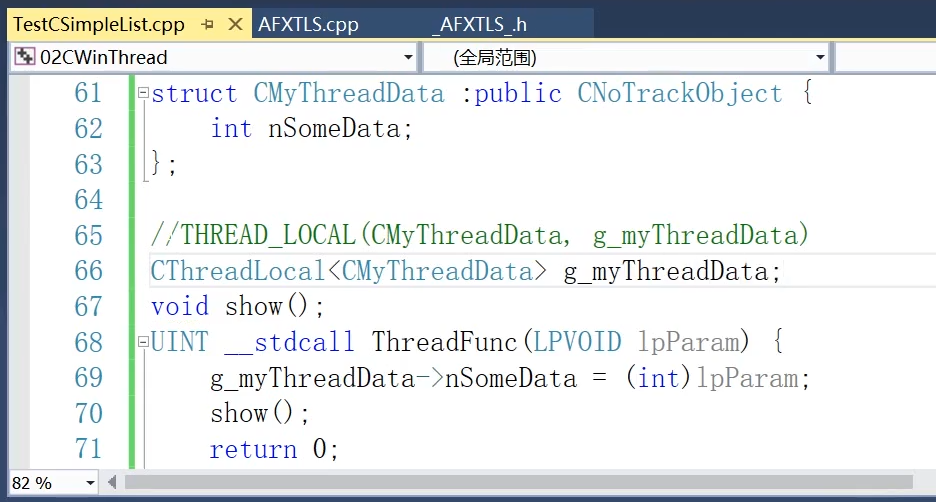

在我们调用的过程当中，已经非常像MFC的CWinThread的入口点函数AfxThreadEntry了，换句话说，我们只要把上图78行到81行这几行给去掉，变成一个AfxThreadEntry函数调用就OK了，但是我们现在还没有对_bgeinthreadex和WaitForMultipleObjects，以及CloseHandle来做一些事情（要把它们封装起来），我们还不能自动关闭这里面的内容（线程句柄、同步事件、线程局部对象等），所以接下来我们就开始编码CWinThread工作者线程。
3.15 MFC工作者线程的设计——CWinThread的完整实现

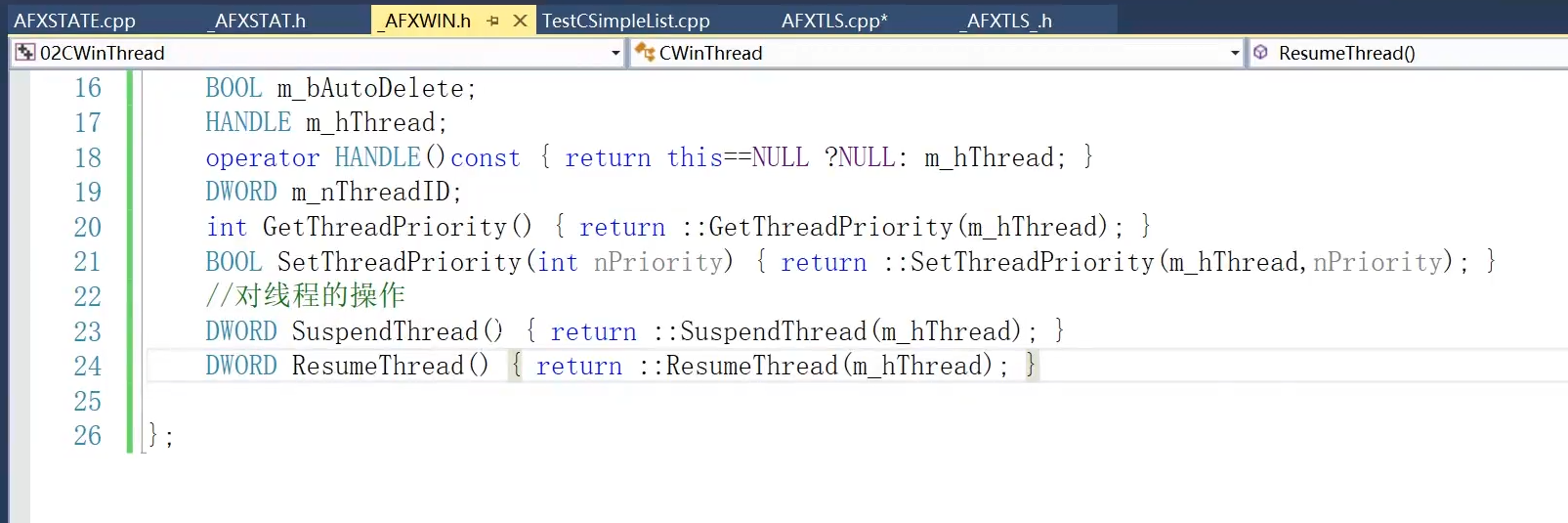

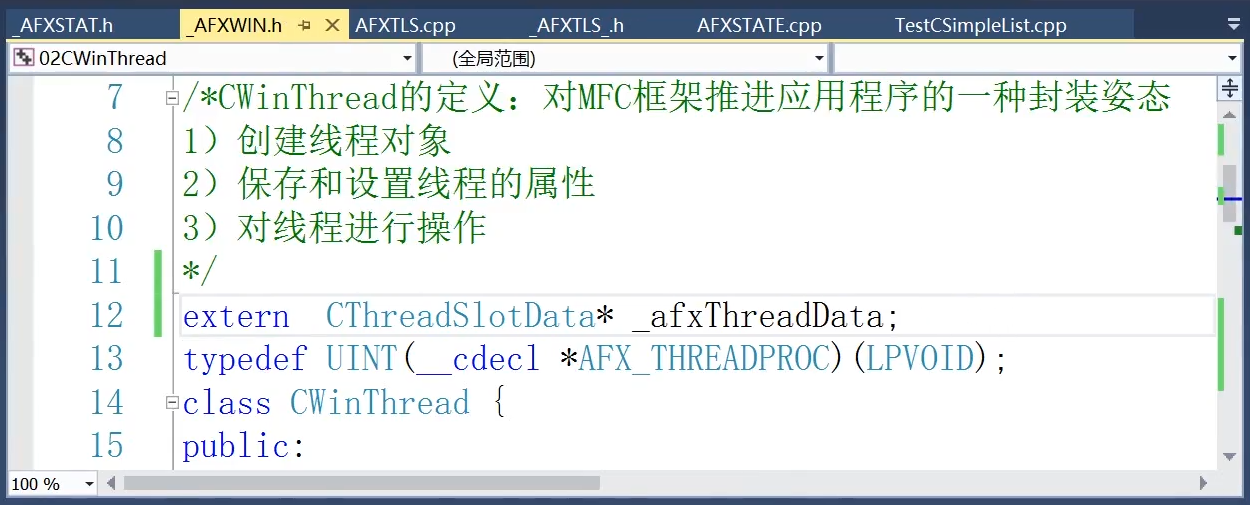

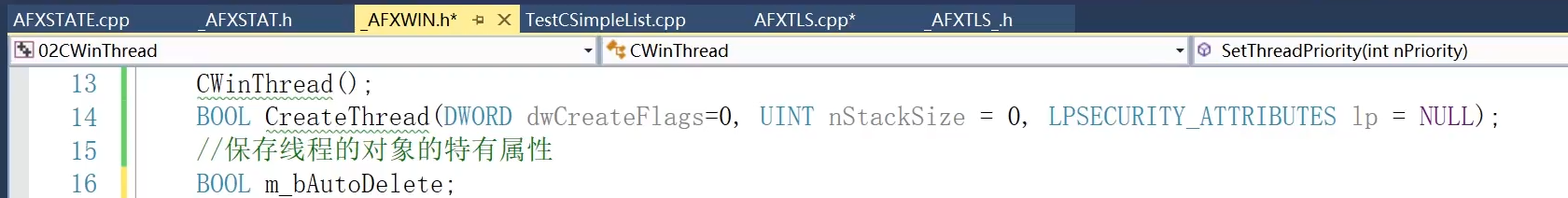

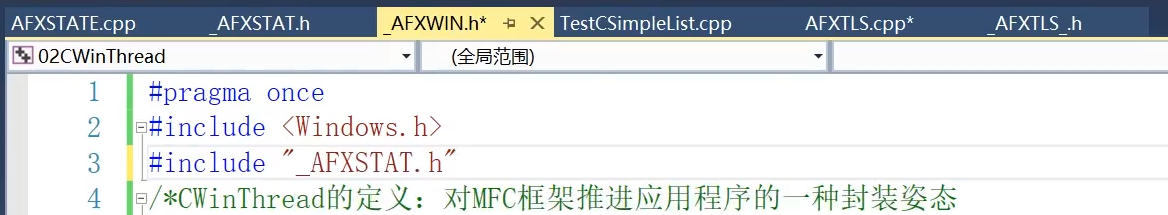

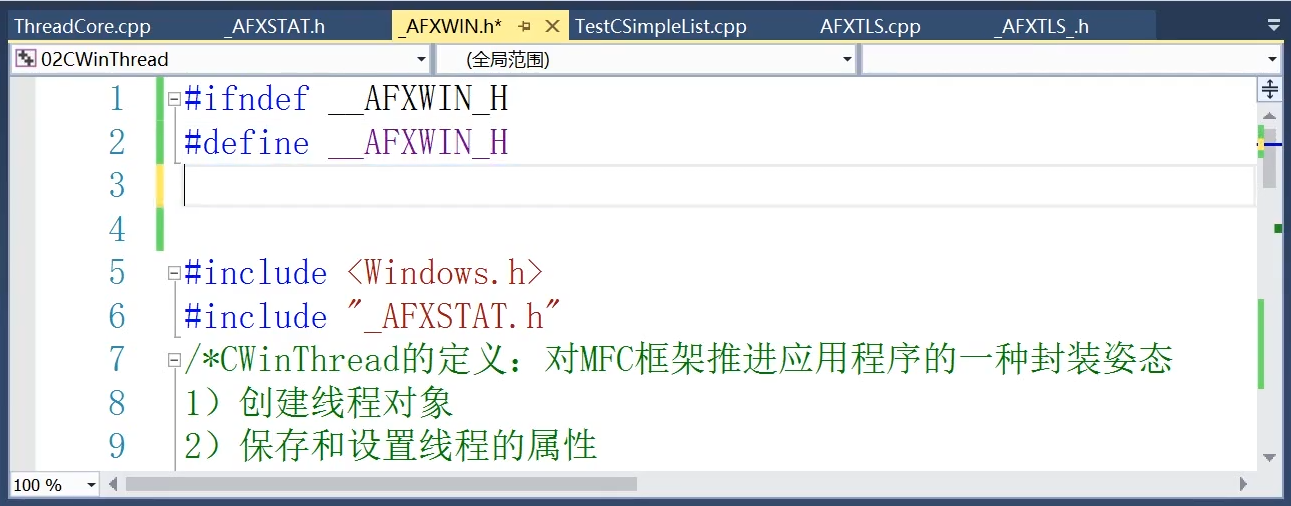

新建定义CWinThread类的头文件_AFXWIN.h：

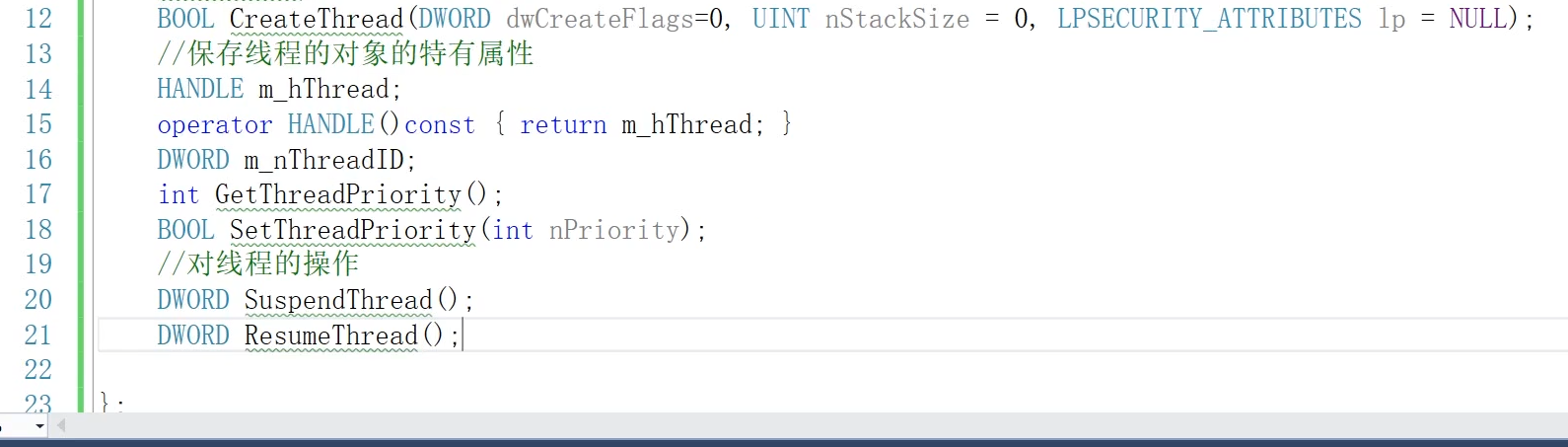

这个m_hThread是说，既然CWinThread是一个C++的语法，它里头应该能保存一个句柄，这个句柄才是真正调用Windows的SDK帮我们把这个thread创建出来；
重载一个小括号运算符，它的实现就是return一个m_hThread。

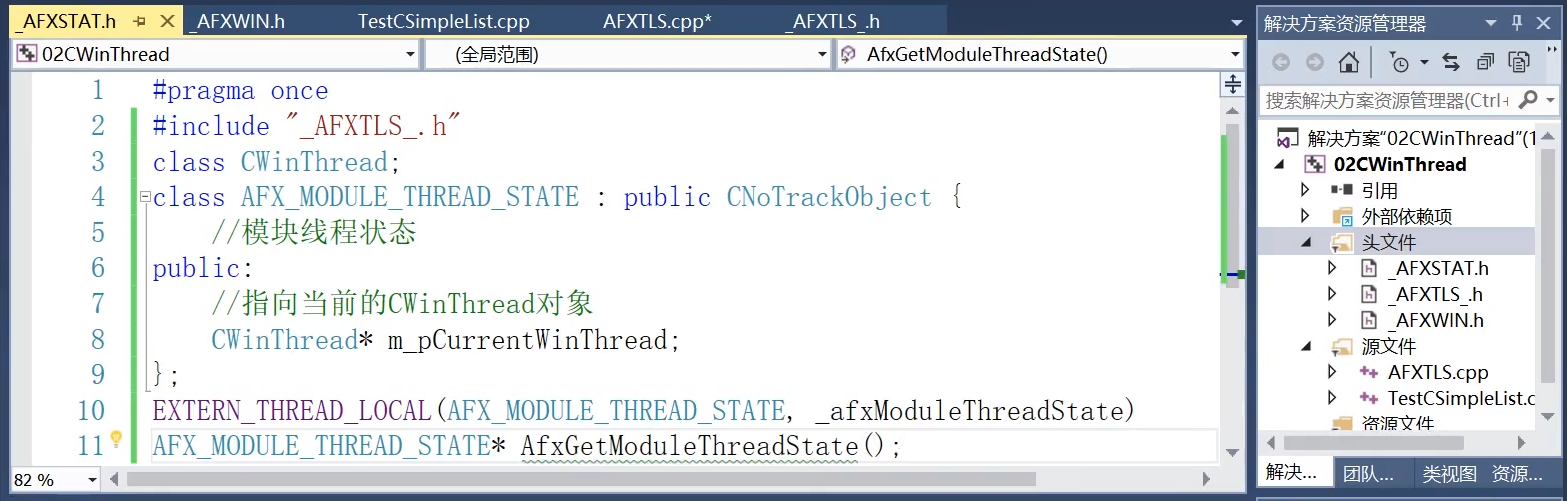

在我们这一个进程当中可能会有多个线程，每个线程当中呢会有各种各样的模块放在里面（线程私有数据），在这些模块当中对于我们这一个线程来讲它是私有的，比如说线程1有自己的模块，线程2也有自己的模块，这些模块我们必须作为线程得维护它的状态，因为这些可执行体（模块）它们也会被推进，推进到哪里也会被记录，那这个时候我们得再设计一个类来记录这样的状态，我们把这样的状态叫AFX_MODULE_THREAD_STATE，很明显这个线程状态必须依赖于TLS。
换句话说，我们的MFC内部就维护了每一个线程独立的每一个模块；

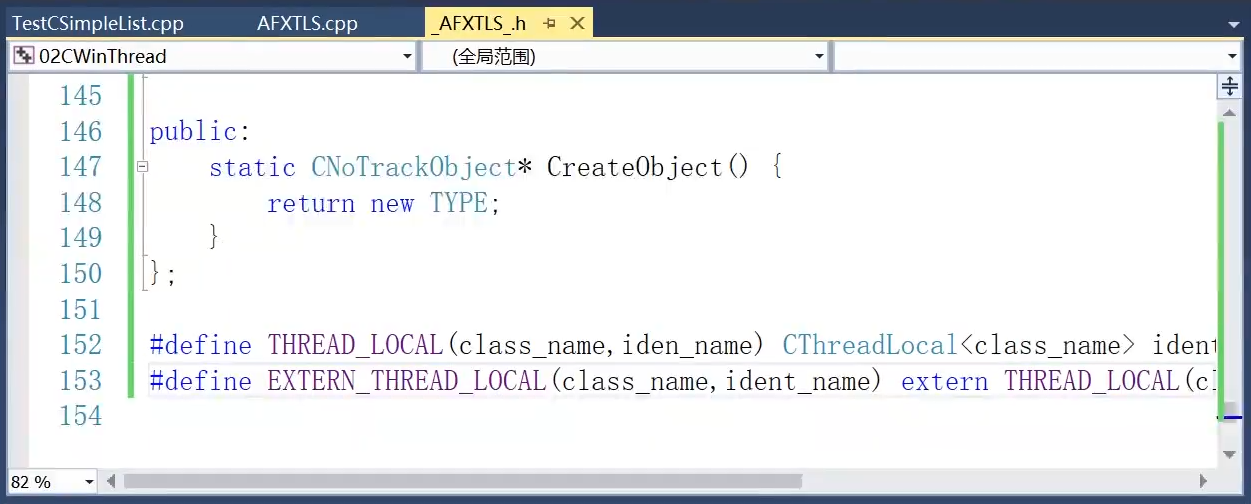

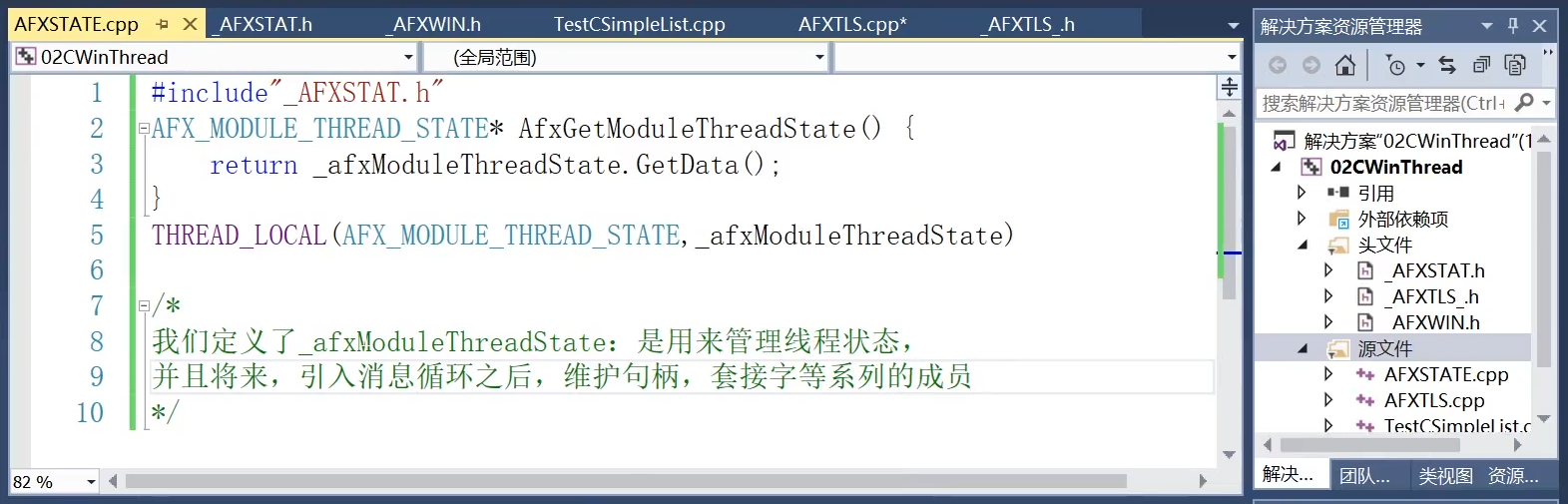

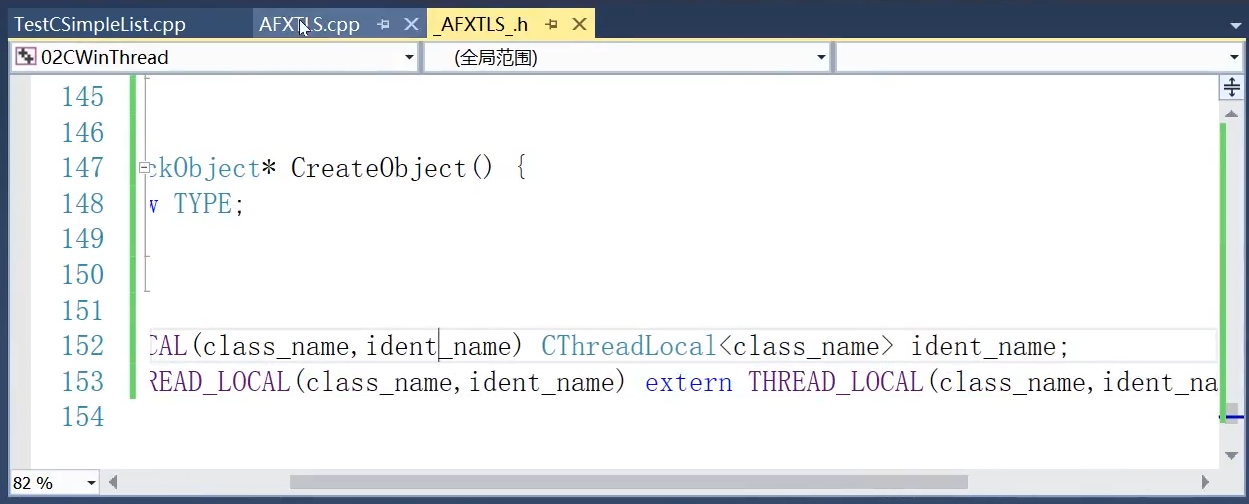

我们还得把它进行维护，让它能够用链表把它串起来，以便管理各线程的状态，使用THREAD_LOCAL宏把表示线程状态的全局变量_afxModuleThreadState改写成线程局部变量（通过我们自己的线程局部存储），即CThreadLocal<AFX_MODULE_THREAD_STATE> _afxModuleThreadState。

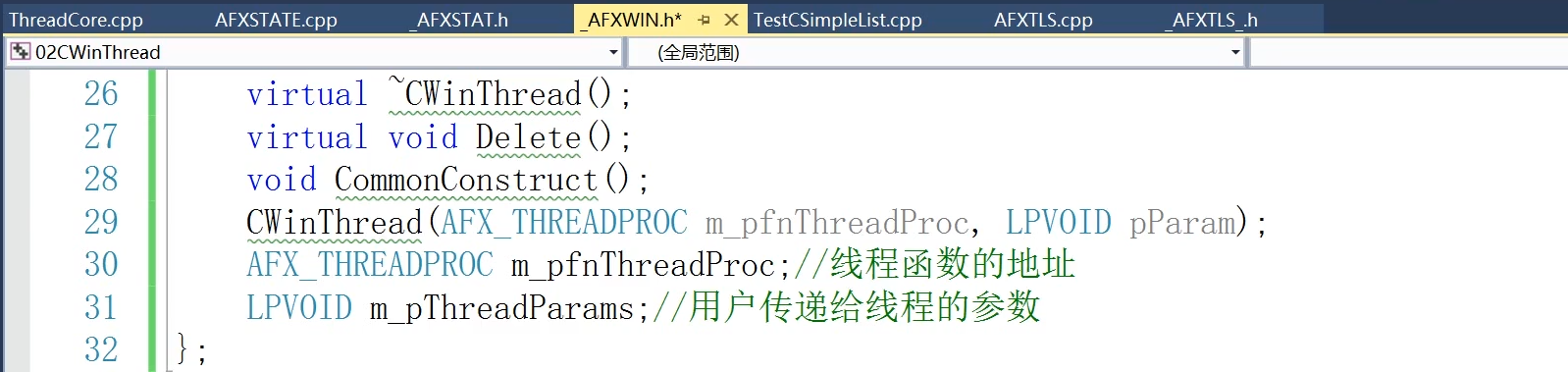

我们除了AFX_MODULE_THREAD_STATE的定义，我们还得想一想，我们用户使用CWinThread创建线程的时候啊，除了设置线程的状态，进入消息循环，我们还要把线程的函数地址进行适当地设置，但是我们又不能直接的暴露给用户，那这个时候呢我们就想了，我们要有一个设计来帮助我们把Windows SDK里面的C++函数进行一个设计。
AFX_THREADPROC这个类型的函数将用来初始化我们的线程参数，帮助我们线程的运行。

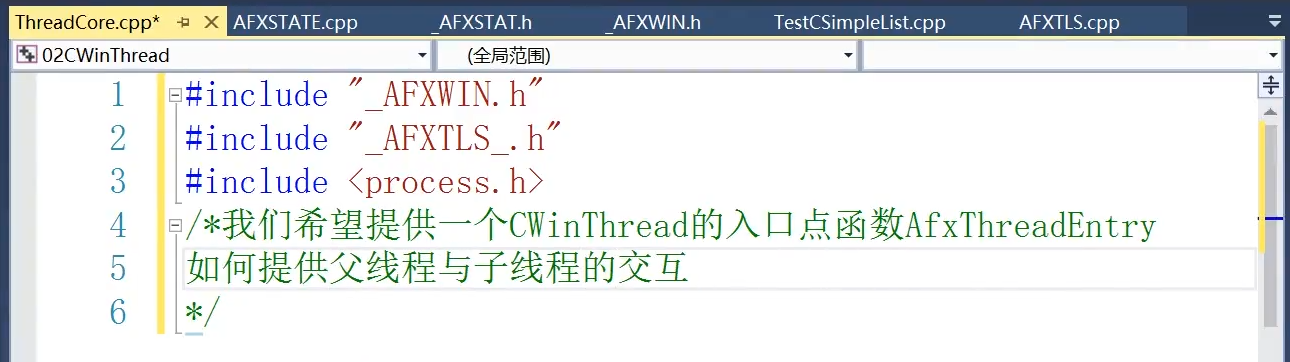

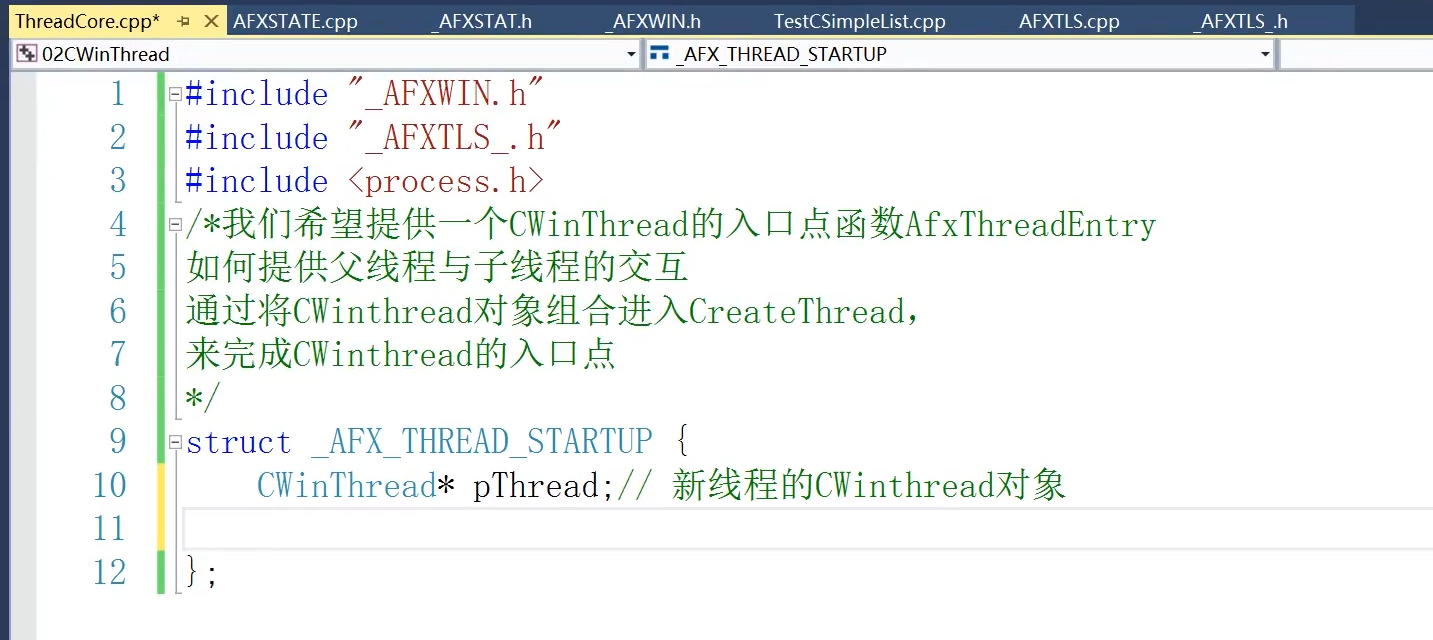

我们回想一下MFC的使用过程，需要我们提供一个AfxThreadEntry来帮助我们进入函数的入口点，那接下来我们实现AfxThreadEntry，新建CWinThread类的实现文件ThreadCore.cpp：
也就是说，我需要为子线程创造了一定的环境以后（例如同步机制），才能把这个子线程进行推进，所以这个时候我们还得有一个封装，叫AFX_THREAD_STARTUP。
我们通过这样一个结构，把它放进Win32的CreateThread函数里面去，可以这么讲，我们是把CWinThread组合进入CreateThread，来完成CWinThread的入口点函数AfxThreadEntry的。
这两个线程（父线程和子线程）的交互用的是事件对象：
第1个hEvent告诉你在子线程创建了以后触发，告诉父线程我们已经创建好了，告诉父线程你可以推进了；
第2个hEvent2是说，接下来当我这个调用线程所有的分量全部准备完毕以后再触发，换句话说，就是告诉子线程你可以推进了。

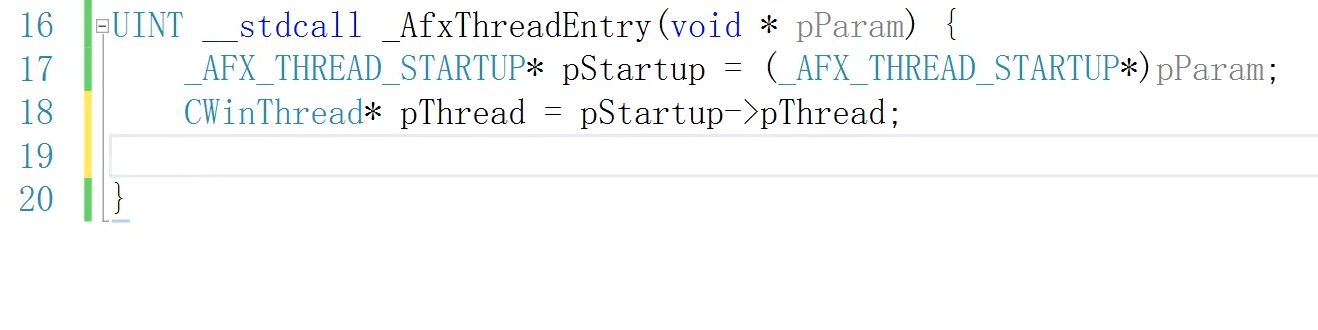

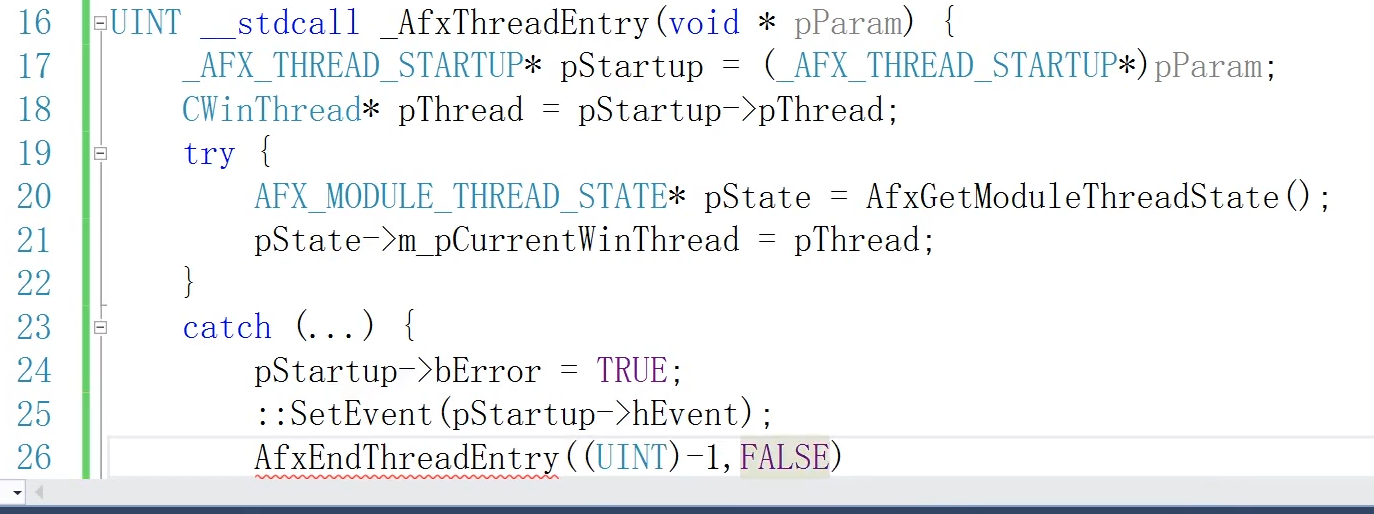

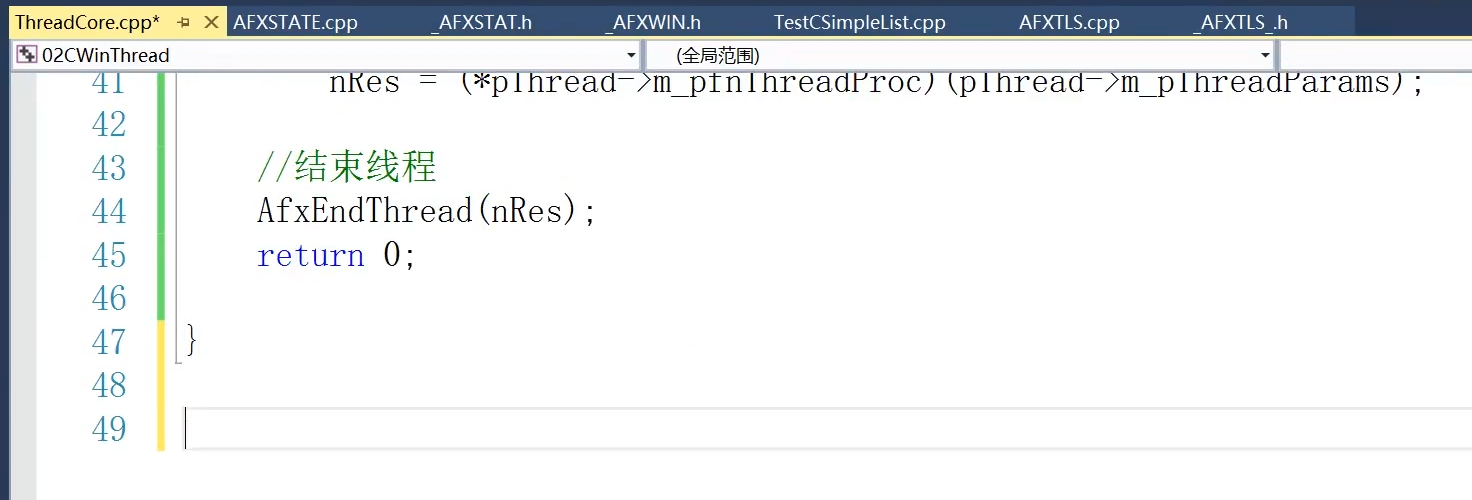

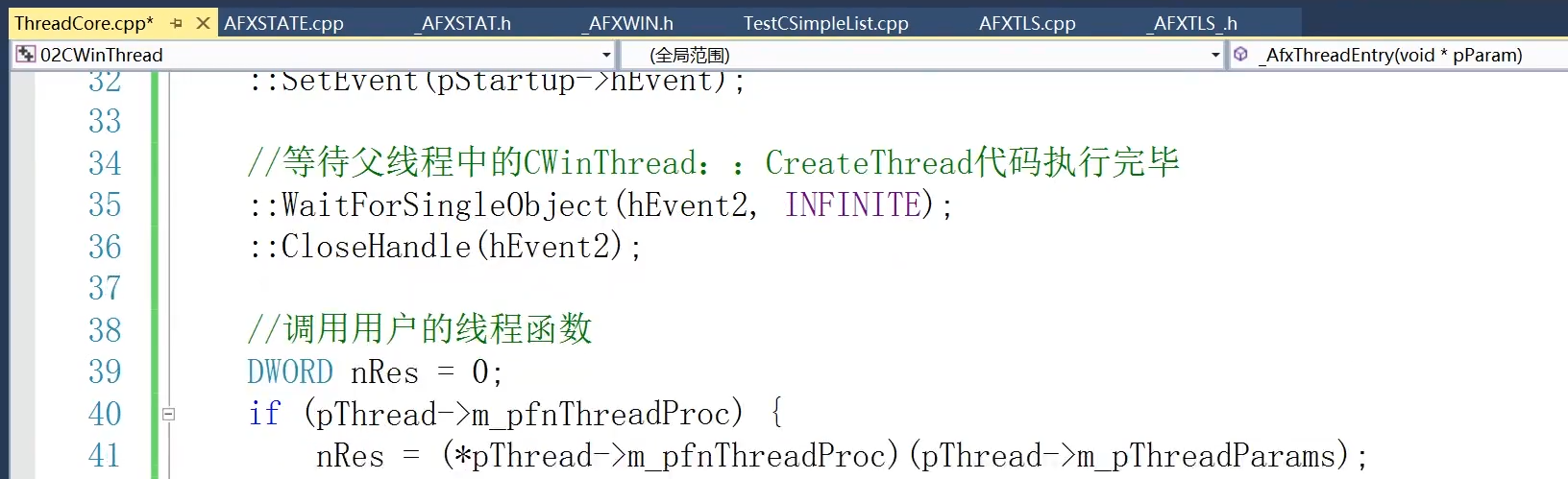

实现线程的回调函数_AfxThreadEntry：
这个时候呢，既然有了AFX_THREAD_STARTUP，我们就可以为CWinThread对象组合进来提供帮助了。
通过AFX_THREAD_STARTUP获得我们将要推进的CWinThread对象，即pStatup->pThread
接下来我们要对线程的状态进行设置，看看里面的内容：
看看我们封装出来的这个对象能否获得当前的这个模块的状态，同时我们把当前的状态进行一个指定，指向当前的pThread这个CWinThread对象；
通过try…catch语句看看这个转换是否OK，有没有异常，因为线程当中有可能会被其他打断，这个时候我们就不能往下执行了，设置bError为TRUE，告诉父线程新创建的这个子线程初始化出错。

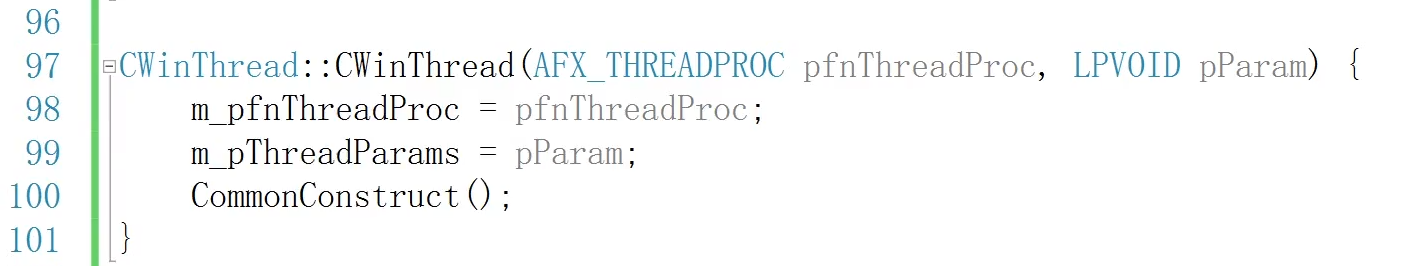

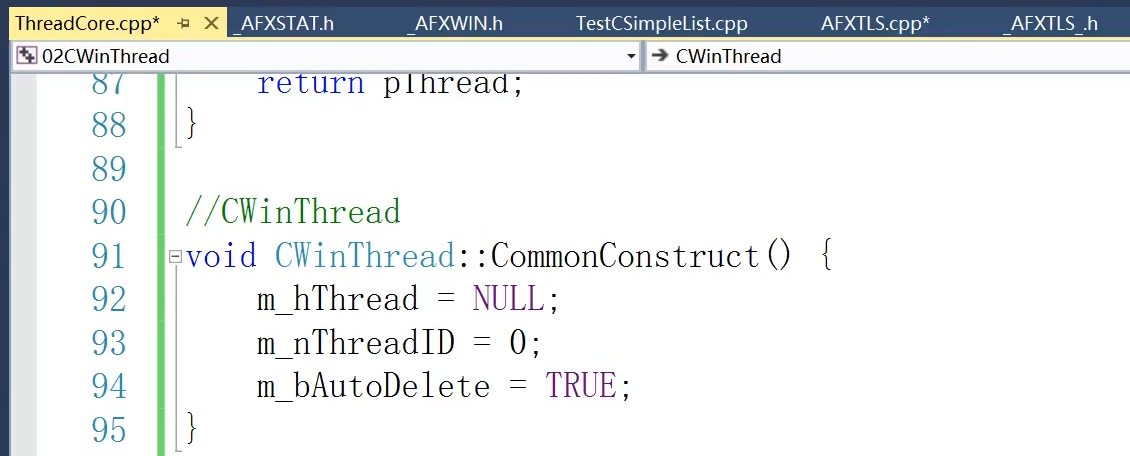

CommonConstruct函数它的任务是要构建我们的对象。

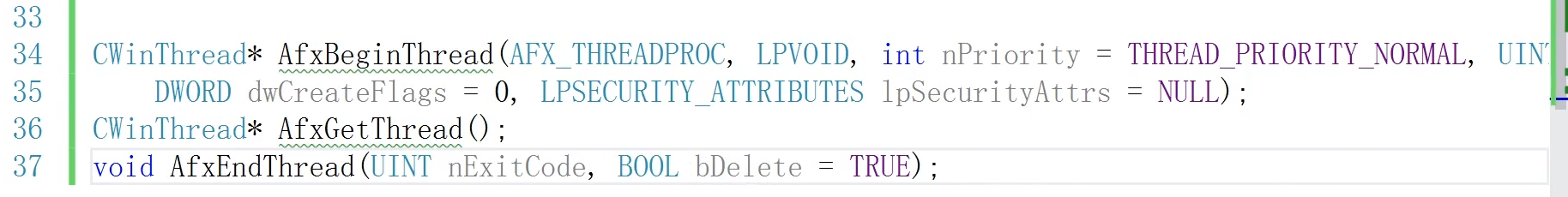

除此之外，我们还要给用户提供两个全局函数：

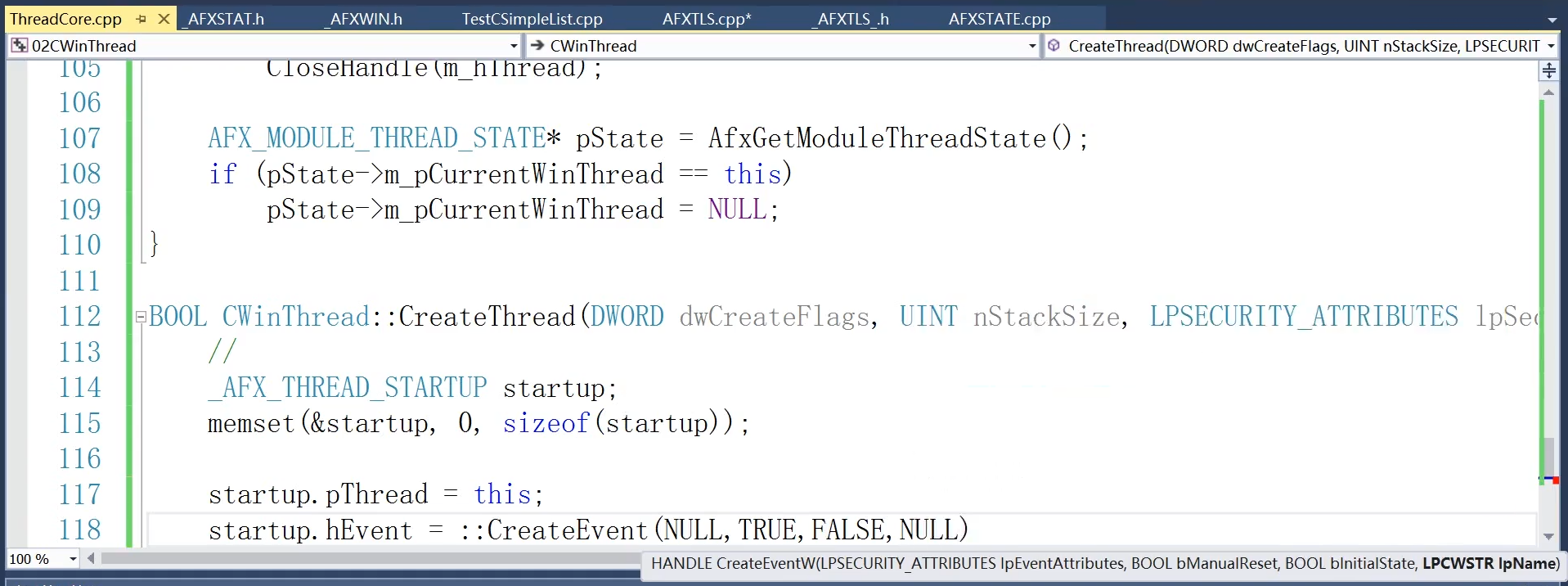

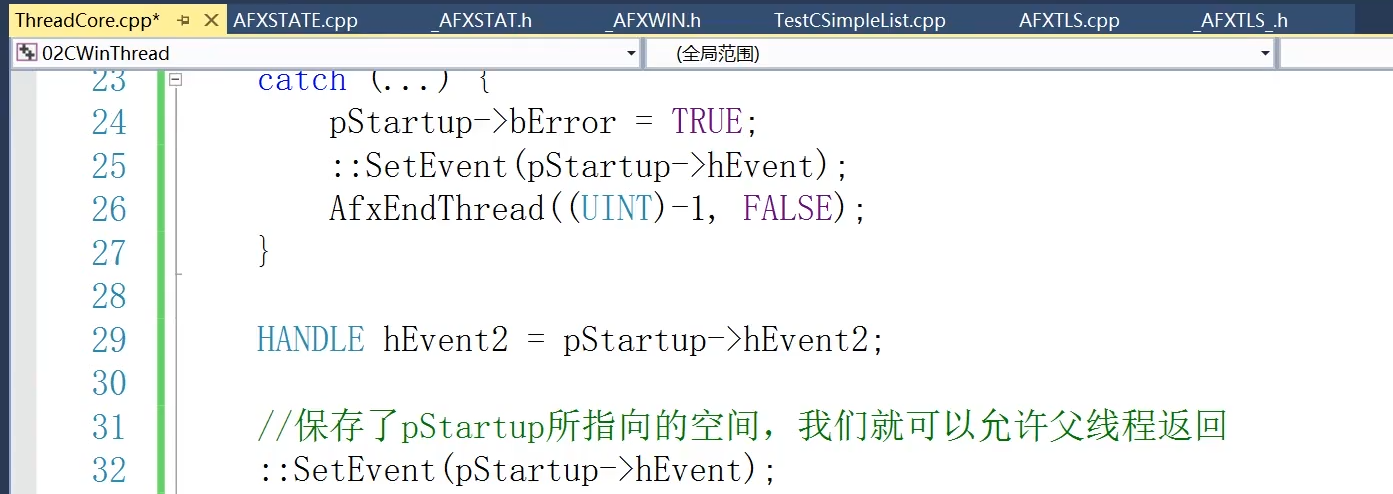

我们回到ThreadCore.cpp里面，上图这个地方，当父线程作为一个入口点去推进的时候，我们会考虑，这个pStartup指向的内存空间是咱们的新线程的空间，当我们启用了新线程的初始化之后啊，有可能当新线程的堆栈如果构造不成功的话，可能会被侵蚀掉这个线程的空间（pStartup指向的内存空间），所以我们要在CreateThread能够正常初始化之前呢，我们先保存下pStartup->hEvent2的值，以保证线程初始化是完备的（避免子线程死锁）。
要返回当前线程CWinThread对象的指针，我们就得拿它的状态。
也就是说AFX_MODULE_THREAD_STATE这个对象始终封装了我们CWinThread对象。

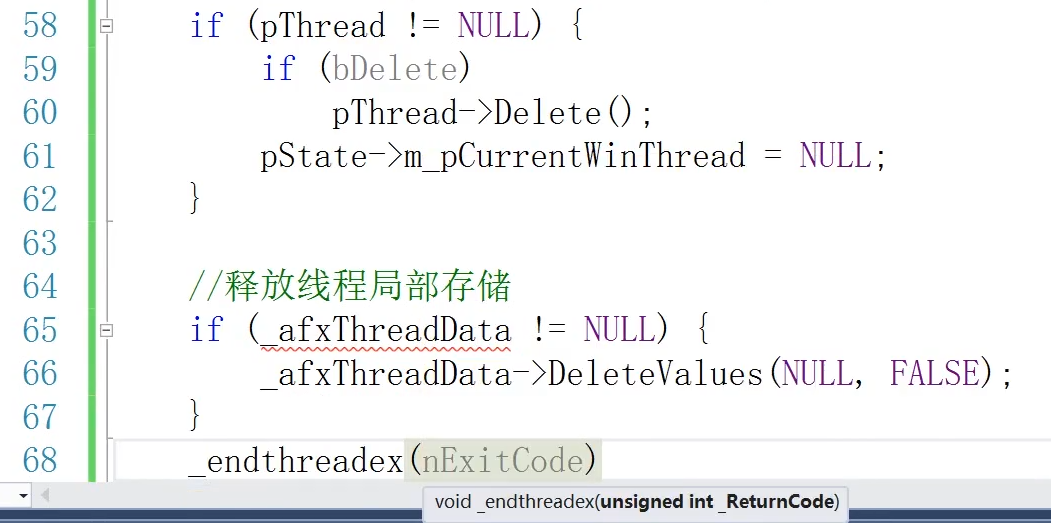

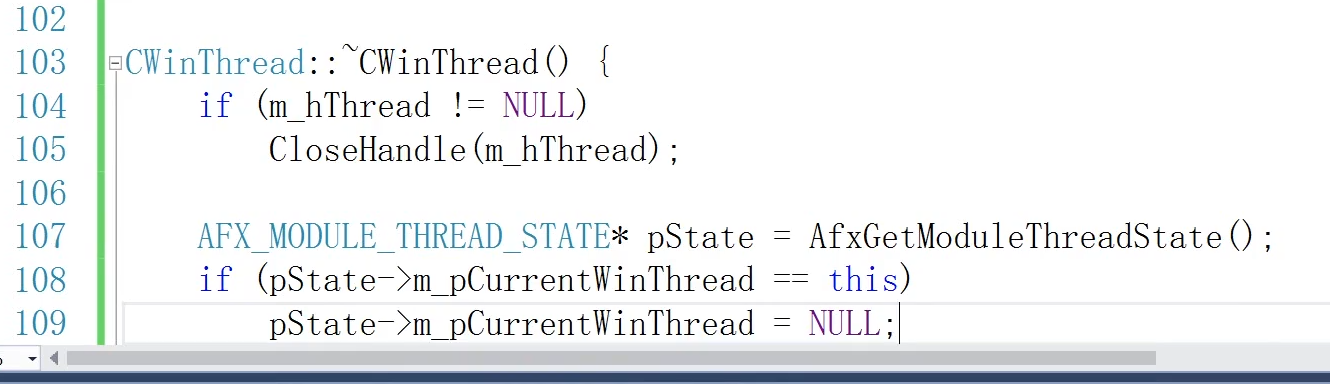

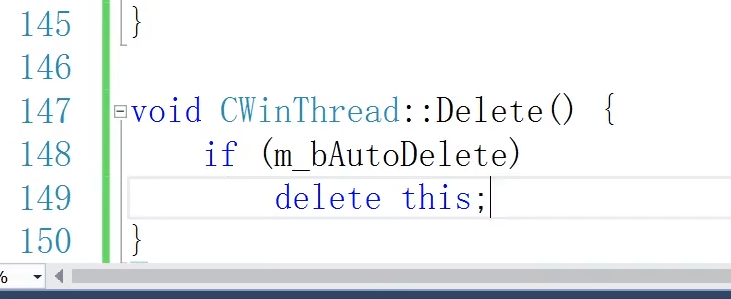

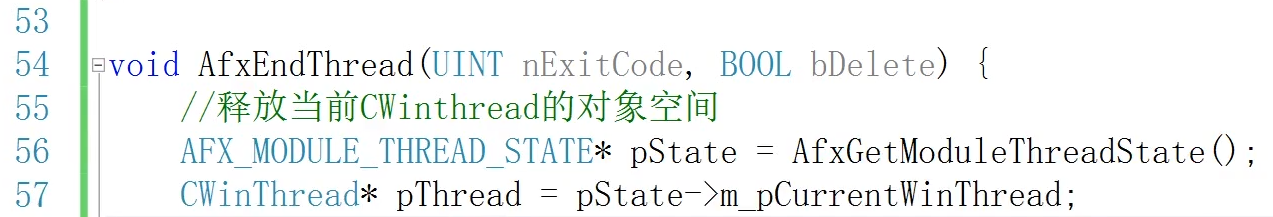

这是我们自己写的线程局部存储，既然线程CWinThread对象都不在了，那么我们也要把我们自己分配的内存空间给释放，不然的话会占用内存资源的；
参数FALSE表明仅仅删除当前线程的线程局部存储 占用的空间。

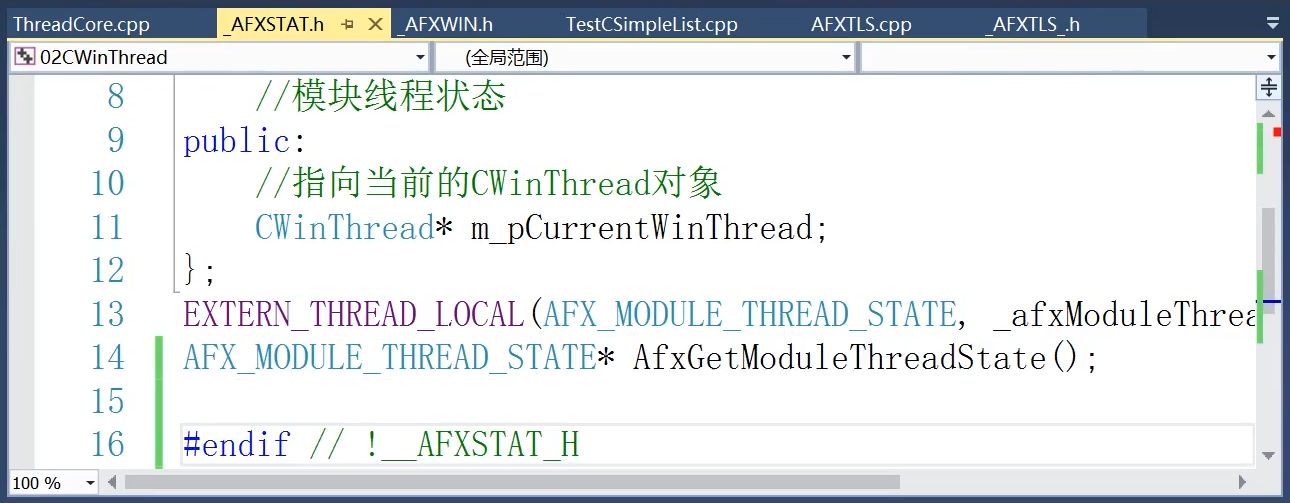

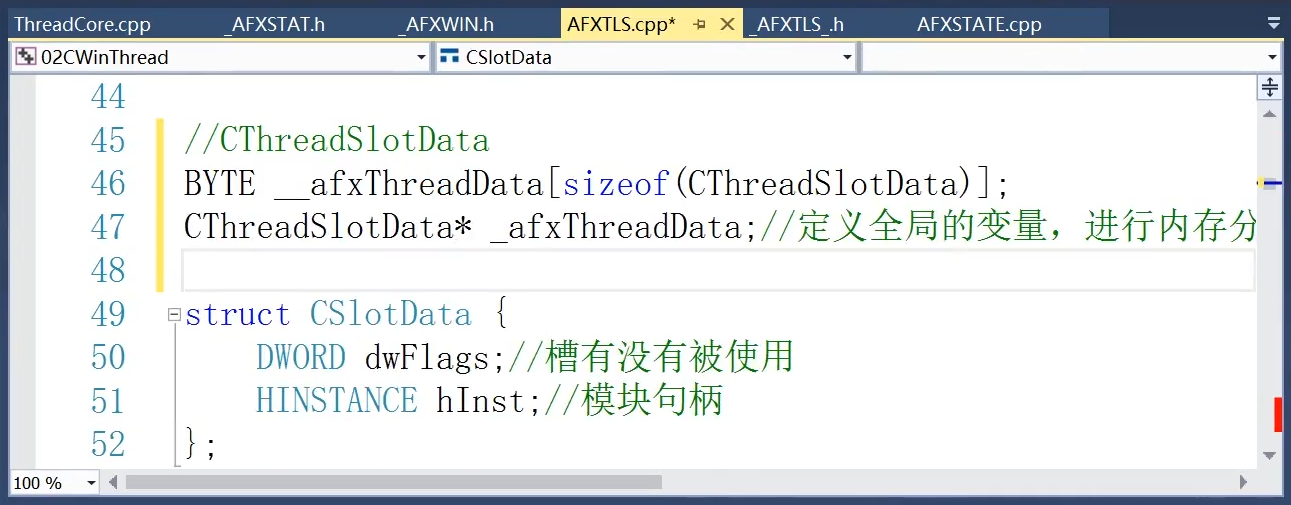

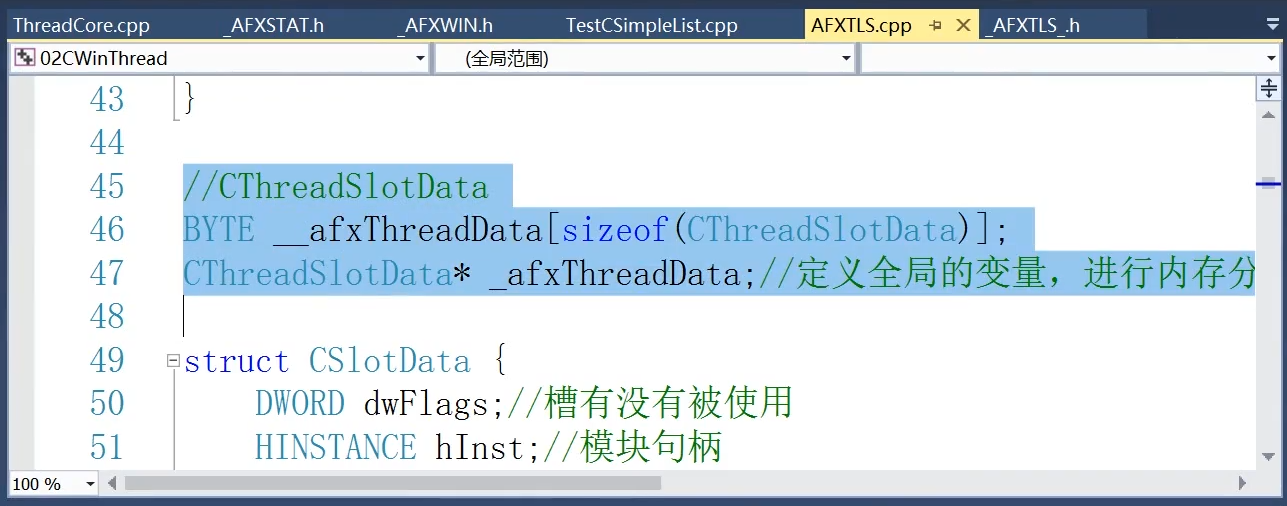

vs智能感知不到_afxThreadData变量，它是放在AFXTLS.cpp文件当中的，所以需要调整一下位置，放到_AFXSTAT.h里面：

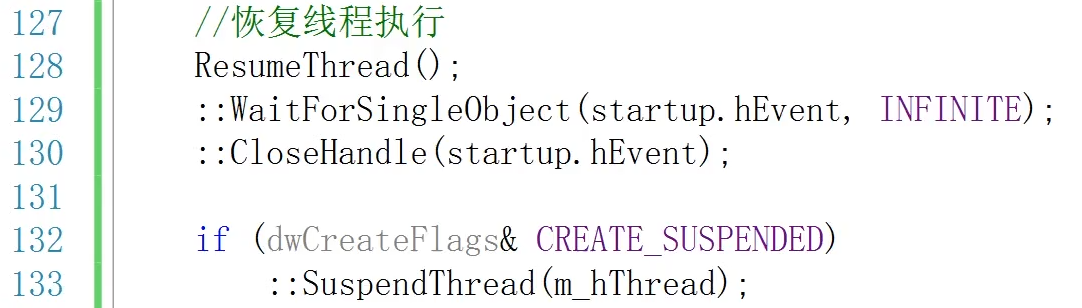

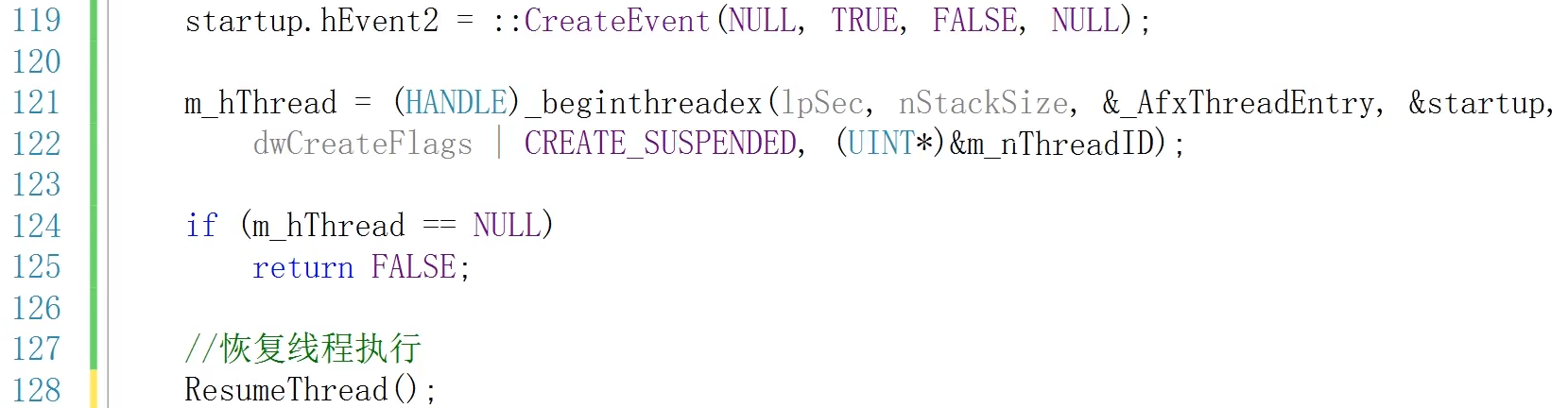

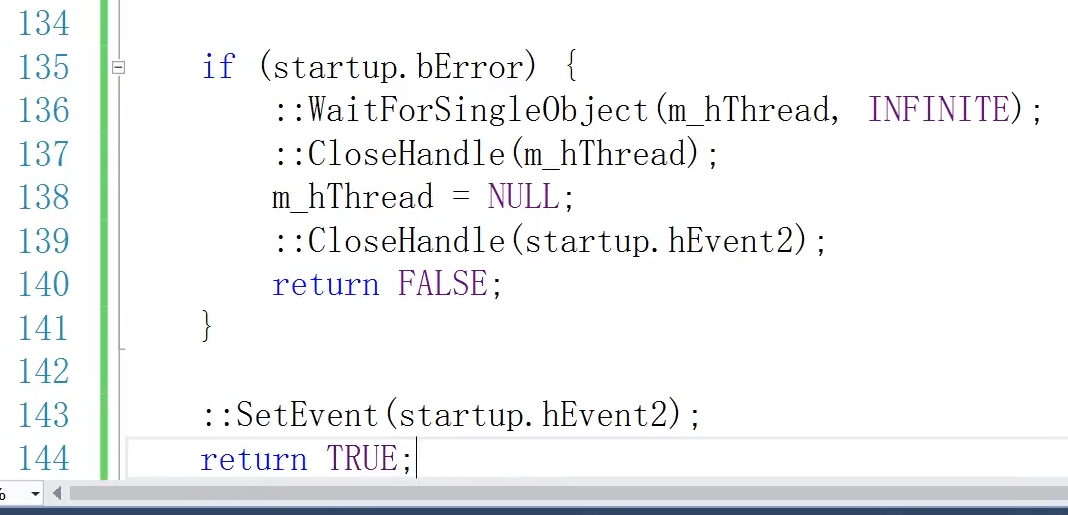

我们之所以创建线程的时候让它先挂起，是要考虑父线程和子线程的交互，并且让子线程有足够的时间，充分的去加载它里面的资源。
如果要是创建成功，这个线程句柄存在了，那我们要恢复线程的执行。
讲白了，就是告诉你父线程把你这个子线程创建出来了以后，先让你把里面的空间全部加载好，然后接下来再推进你。
这个时候在ResumeThread之后，我们就要开始让子线程去把相应的空间初始化完毕，所以要等待你（子线程）告诉我初始化完毕好了，告诉我什么时候能够推进，由你子线程完成告诉我。

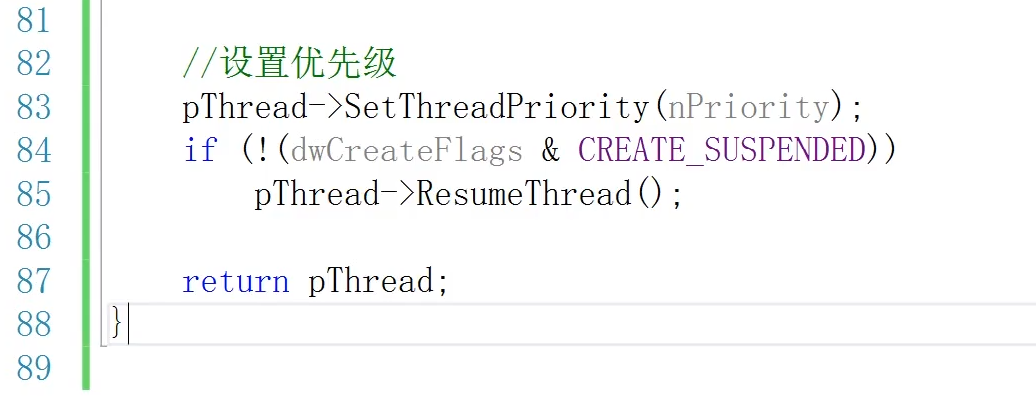

如果用户一上来并不是要求你直接推进，你创建的是一个挂起的线程，我就先让你暂时停止推进，等什么时候需要推进的时候由你来推进。
用户是可以创建一个挂起的线程，这是一个常见的动作。
线程创建是有可能失败的，因为资源不充分。

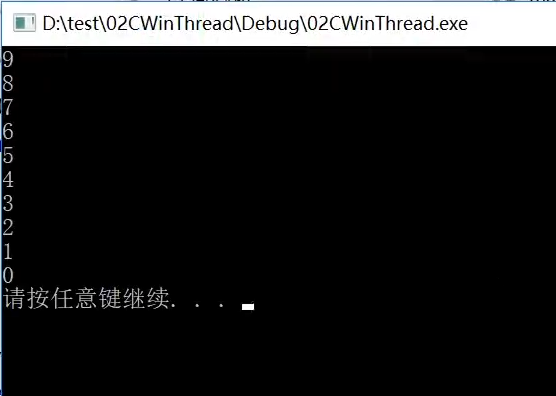

3.16 MFC工作者线程的设计——CWinThread的单元测试与Bug解除

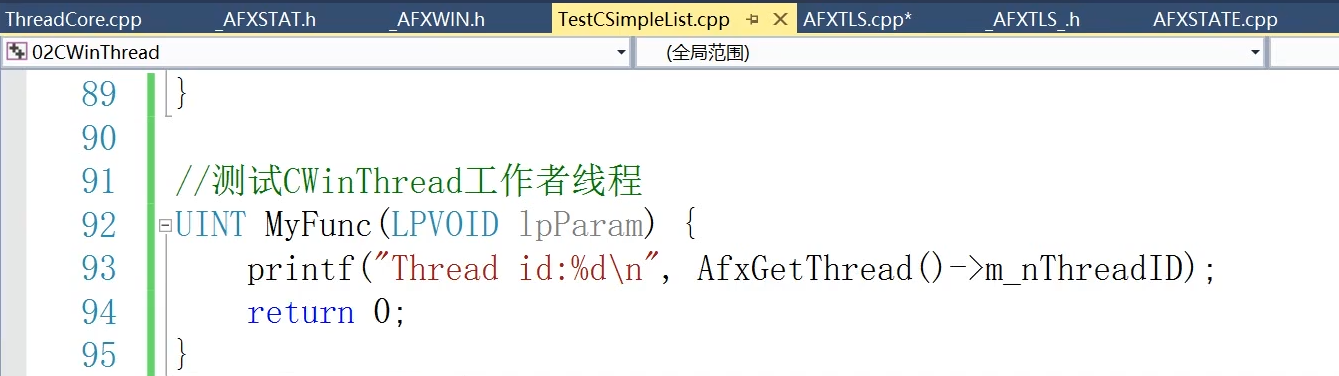

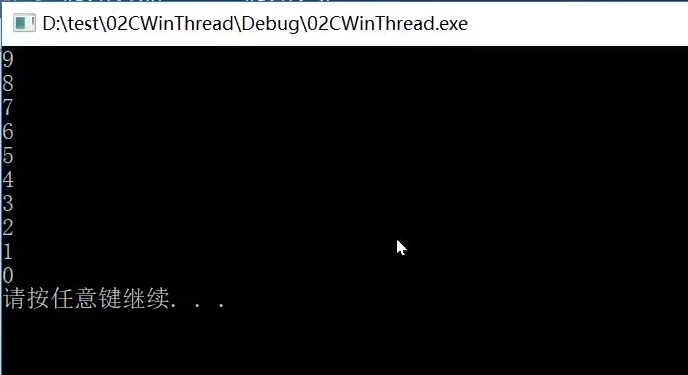

我们来看看期待已久的MFC工作者线程是怎么实现的。
你看，这个AfxBeginThread就跟MFC的工作者线程非常相近了，至此我们CWinThread基本工作内容就到这里了。

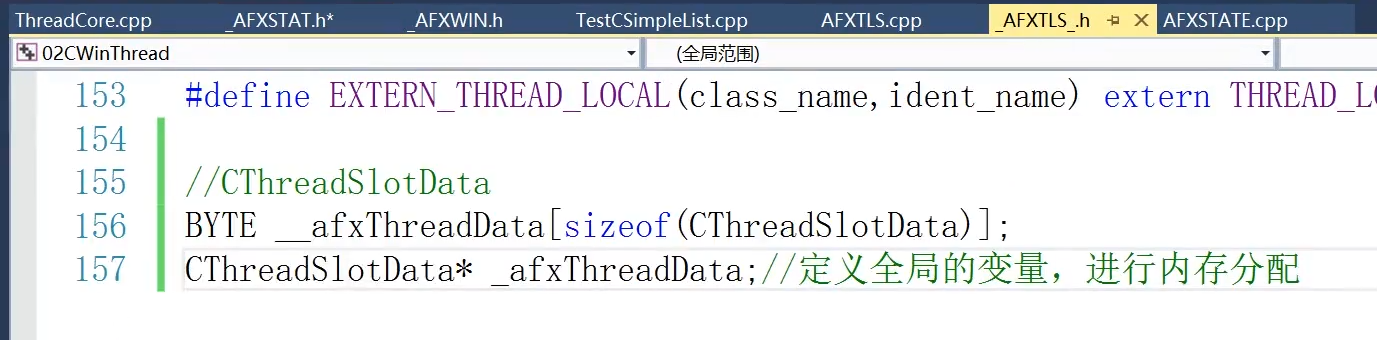

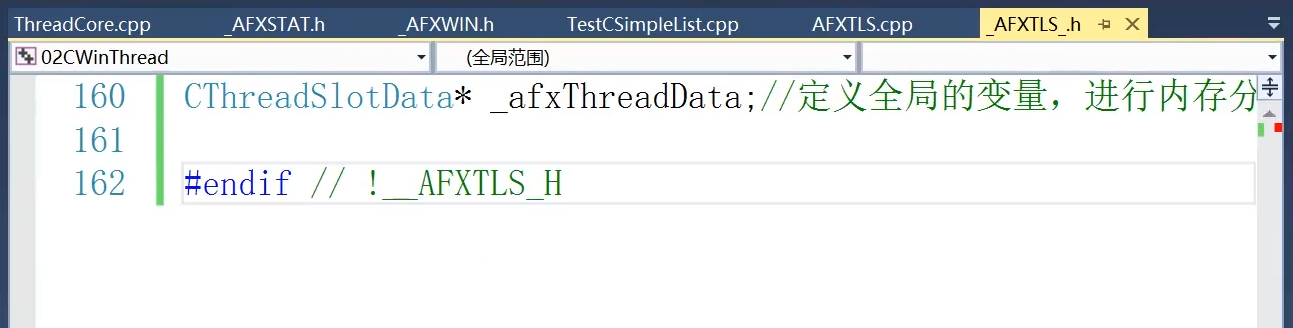

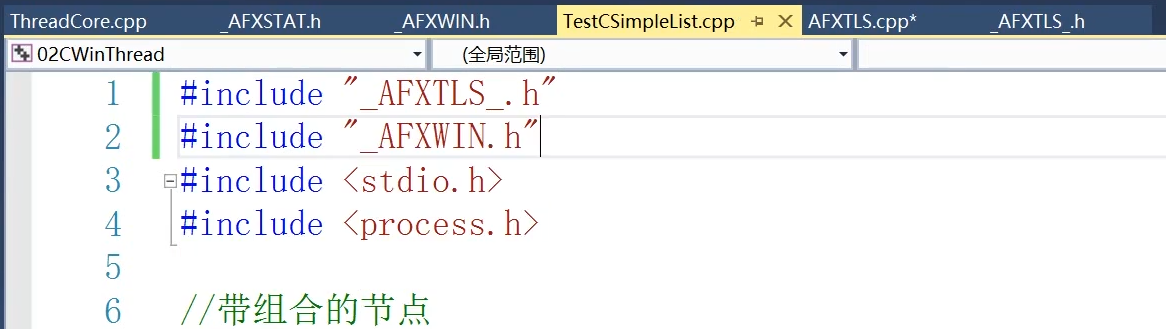

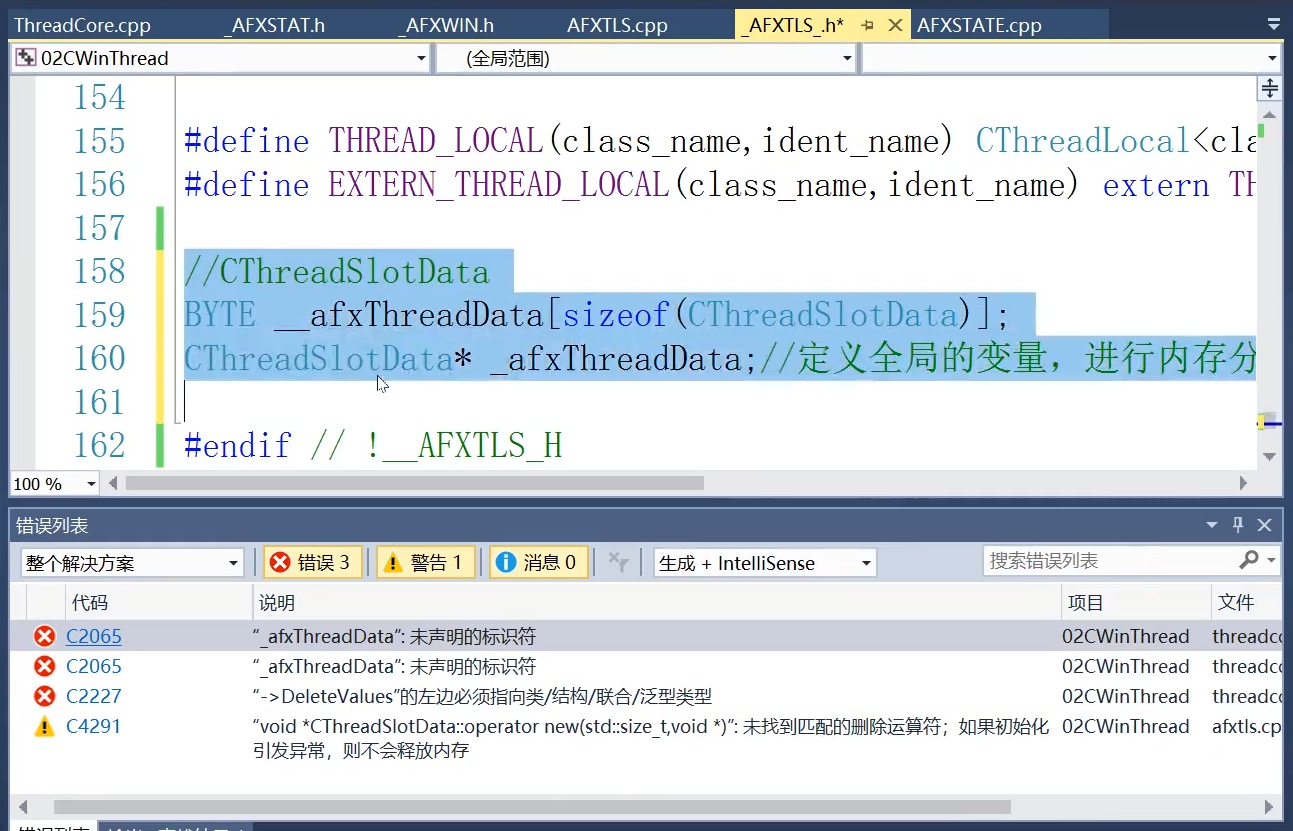

注意刚才我们贴错了，应该贴到_AFXTLS_.h文件中：

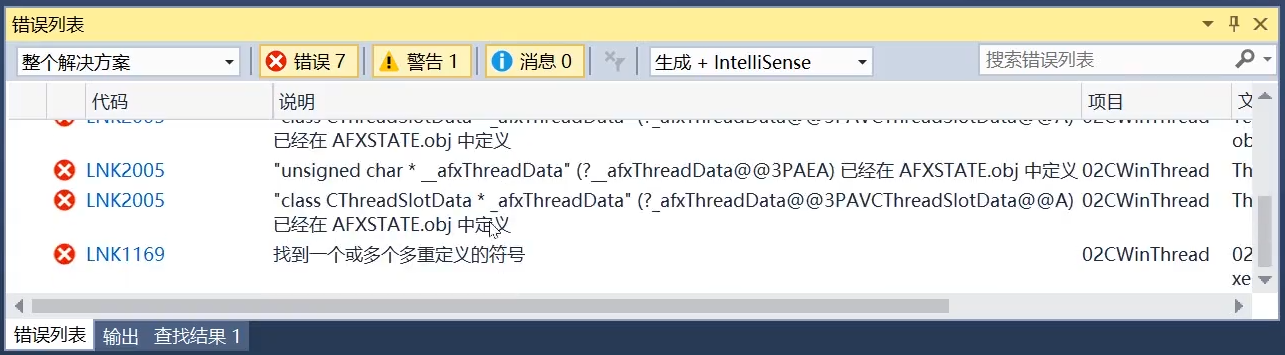

这个时候就会出现上图这种重定义的问题，这个原因是什么呢？
这个是因为重复包含导致的，我们为了解决这种重复包含，我们会对头文件进行修订，因为在C/C++当中再做混合编程的时候，特别要注意这个问题，因为C语言是没有所谓的命名空间的概念的，因此它会以文件为单位，而在我们的ThreadCore.cpp里面用到的_afxThreadData，和AFXTLS.cpp里面的_afxThreadData，就会有这种重复冲突的现象，所以在obj文件里面就没有办法有唯一的生成。

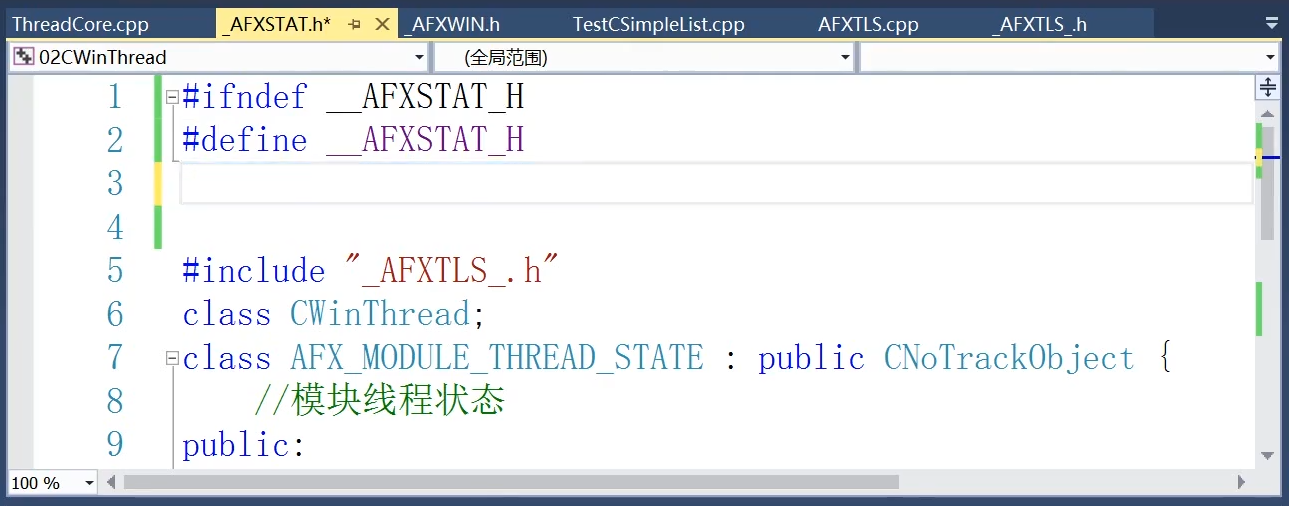

同样的，_AFXSTAT.h和_AFXWIN.h这两个头文件里面也要做同样的修正：
剪切上图选中的两行内容，放到AFXTLS.cpp文件中：
3.17 MFC工作者线程的设计——CWinThread流程运行总结

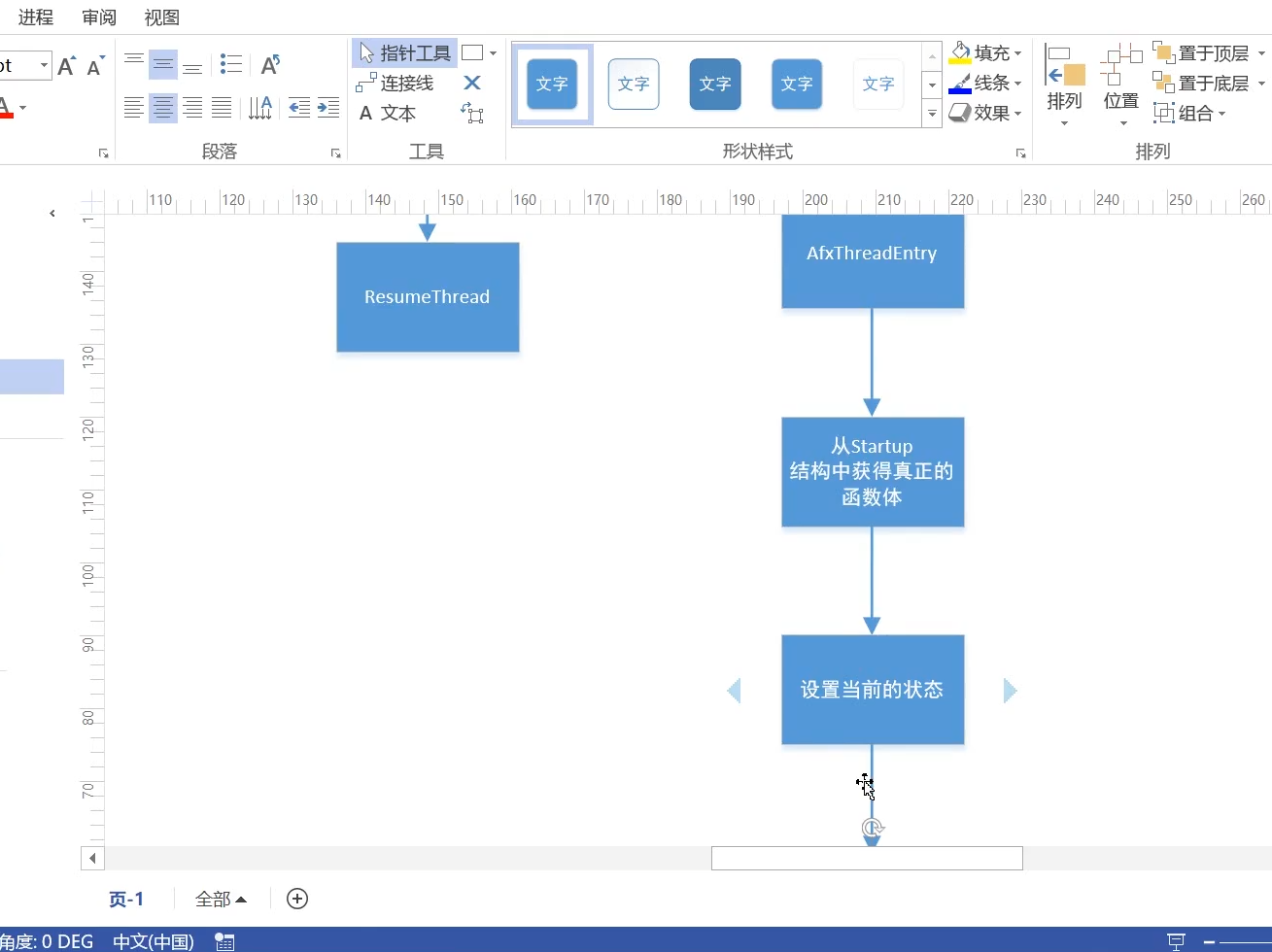

我们来看看工作者线程究竟做了什么事情。

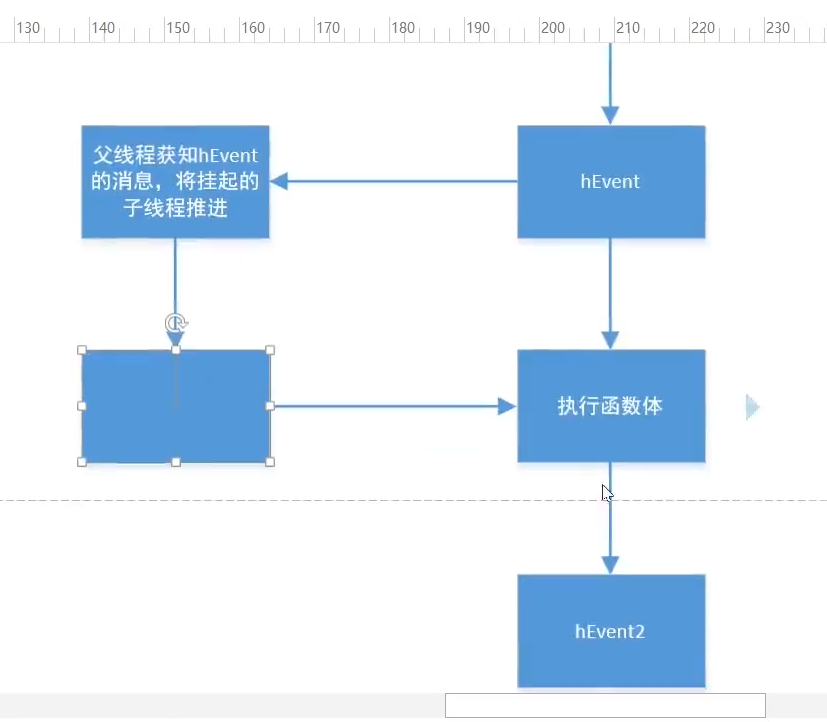

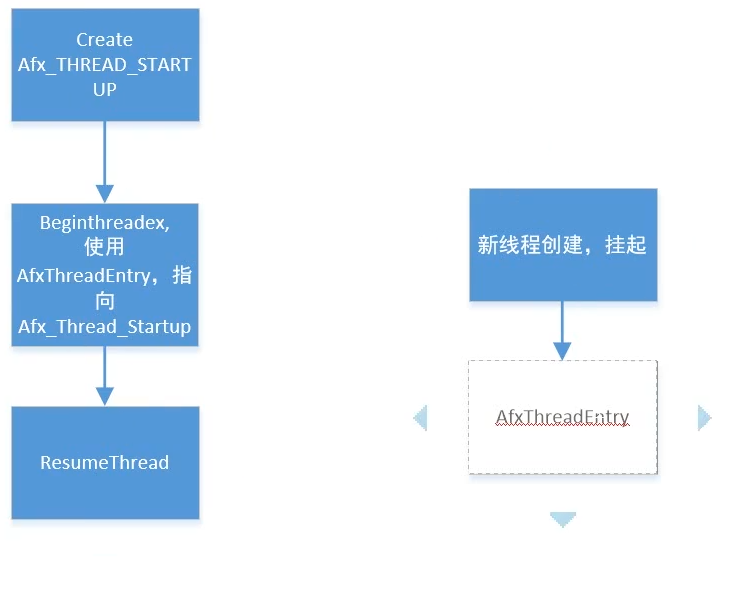

我们从父线程创建开始来看：
新线程创建，那么这个时候新线程创建在我们操作系统来看啊，它实际上是把一个线程的堆栈和一些空间给你，但是它并没有立即执行，为什么呢，因为你要知道我们可能会把一些句柄啊，一些模块啊，还有一些相应的能够被Windows推进的执行体给放进来，在放进来的当中它没有完全初始化好的话，它是不能够被执行的，所以怎么办呢，它先挂起，这是子线程做的事情。
上图左侧是MFC在做的事情，MFC帮助我们推进这个新线程（右侧），所以这个新线程开始执行AfxThreadEntry。
这个就是我们CWinThread的流程，可以这么讲，这个CWinThread我们虽然用起来很方便，但是MFC为了推进我们这个应用程序做了大量的工作，大家一定要明白这里面的过程，所以我们的新线程并不是一上来就会被推进的。

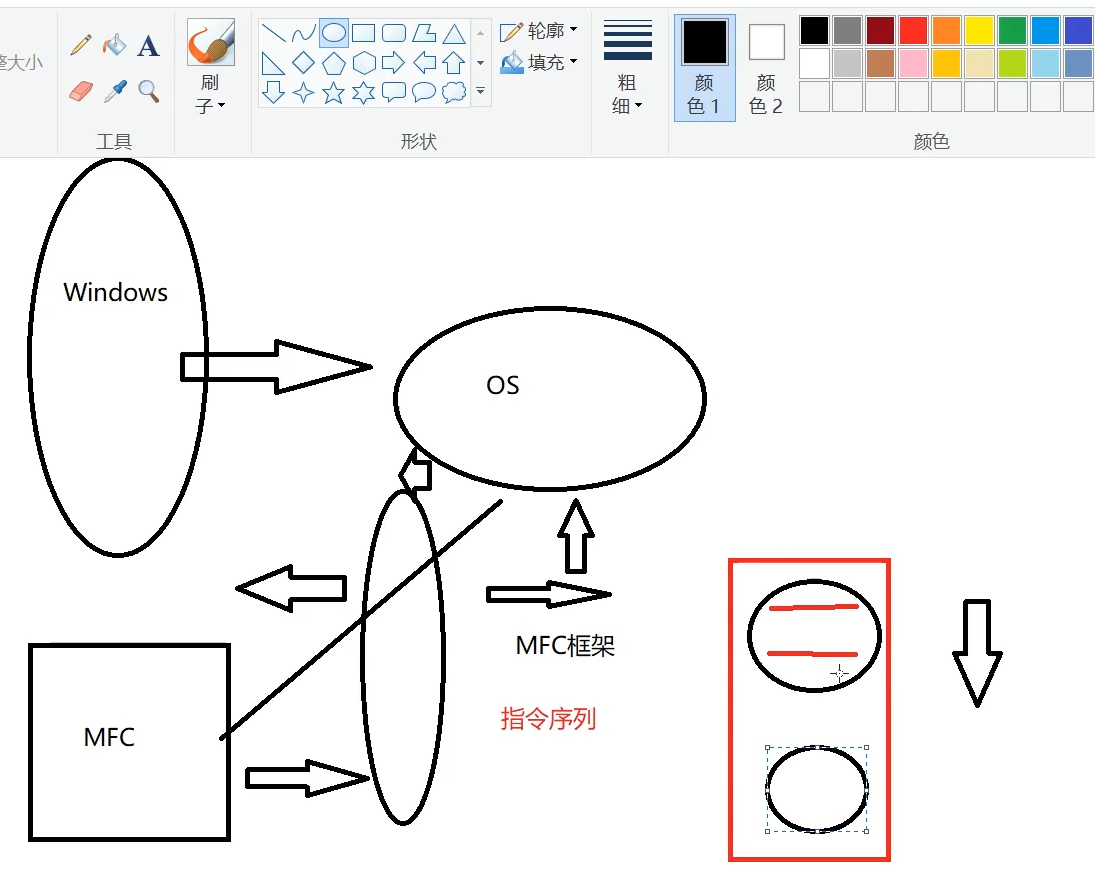

现在基本上可以知道两点，第一个，CWinThread之所以能够封装WinMain这个函数，也是因为可以把它当成一个函数执行体，作为线程这样一个指令序列的聚合体进行推进，所以我们的MFC借助CWinThread把WinMain函数封装起来；
第二个，我们MFC在做这个线程推进的时候，它考虑到了这种线程交互的状态，所以做了一系列的内容，并且能够自己管理内存，可以管理线程自有数据，并且同时通过了TLS这样的技术，使得线程的交互变得更加的统一和协调，在这个过程当中，可以说它是一个比较复杂的运用了Windows操作系统底层的机理。
