（四）FT2232HL高速调试器的SWD模式配置文件

 FT2232HL  OPENOCD高速调试器，淘宝链接：http://e.tb.cn/h.TZH7byCQ1jwlqhy?tk=dZo03JTjtwL

JTAG模式的cfg配置，在第三章已经介绍过了，接下来，介绍SWD的cfg配置。

配置文件可以从网盘下载，位置为>配置文件cfg

网盘链接：百度网盘 提取码：QDRD

1、SWD配置文件

bindto 0.0.0.0
adapter speed 10000
# adapter speed 29999

adapter driver ftdi
ftdi_vid_pid 0x0403 0x6010

# LED TX&RX
ftdi_layout_init 0x0208 0x1a0b
ftdi_layout_signal nTRST -data 0x0200 -noe 0x0400
ftdi_layout_signal nSRST -data 0x0100 -noe 0x0800
ftdi_layout_signal LED -ndata 0x1800

# swd enable
ftdi layout_signal SWD_EN -data 0
# tri-state (configure as input) TDO/TIO when reading
ftdi layout_signal SWDIO_OE -data 0

transport select swd

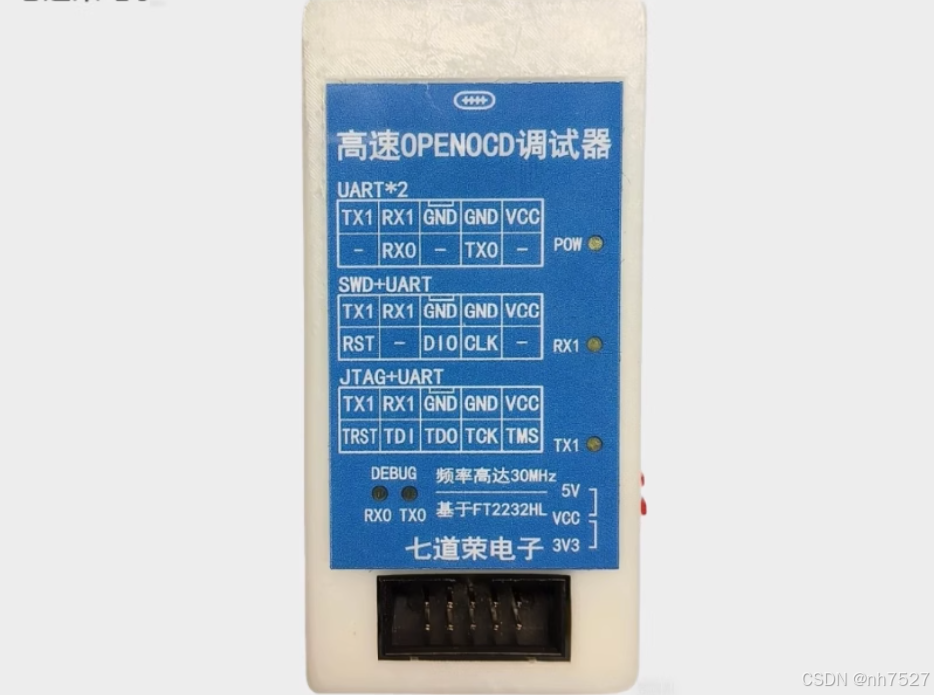

2、SWD接线

SWCLK-----------------TCK

SWDIO------------------TDO

GND----------------------GND

RST-----------------------NRST（可不接）

3、早期遗留问题修复

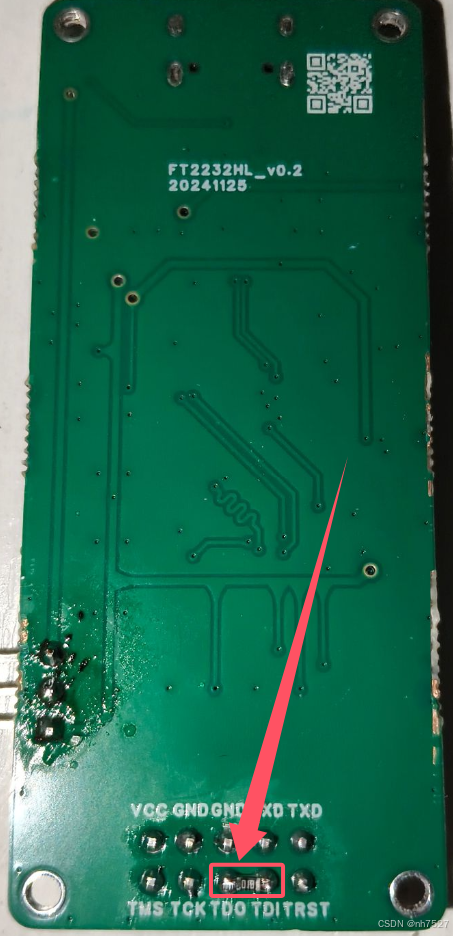

对于早期版本，只支持JTAG模式，不支持SWD模式，可在TDO与TDI之间，增加一个470R电阻，实现对SWD与JTAG的同时支持。

可参考OPENOCD入门使用FT2232H适配器进行SWD调试-优快云博客
