不同VLAN间的通信

最新推荐文章于 2025-02-04 00:09:09 发布

原创最新推荐文章于 2025-02-04 00:09:09 发布 · 936 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#安全 #网络

PC1：

PC2：

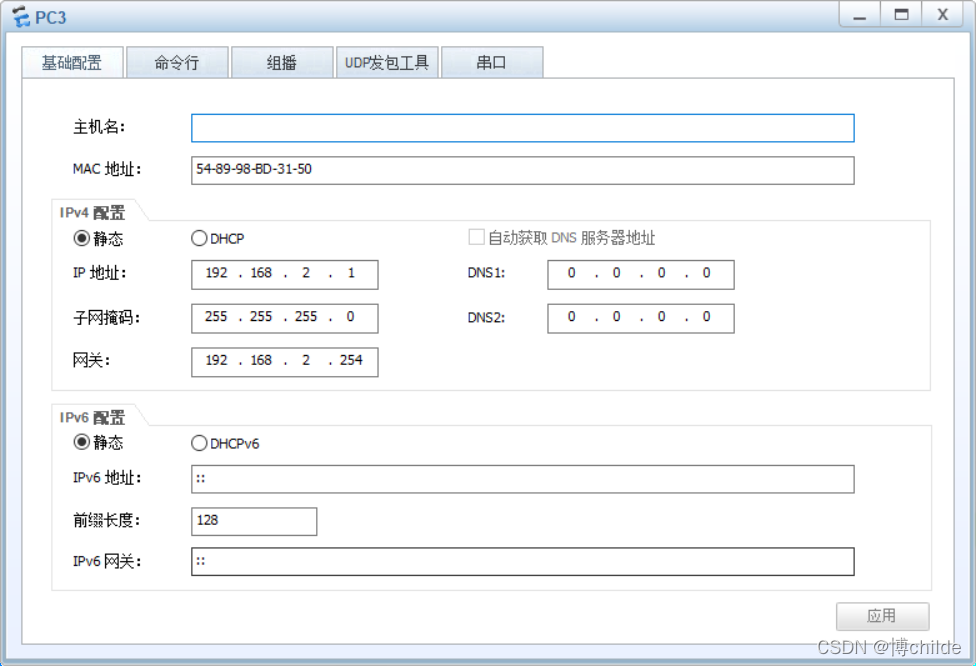

PC3：

PC4：

交换机SW1：

<Huawei>system-view  //进入系统试图
[Huawei]undo info-center enable  //关闭信息中心功能
[Huawei]sysname SW1  //更改名字
[SW1]vlan batch 10 20  //创建VLAN
[SW1]int e0/0/1  //进入接口
[SW1-Ethernet0/0/1]port link-type access  //设置接口模式为access
[SW1-Ethernet0/0/1]port default vlan 10   //设置允许vlan10通过
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 10
[SW1-Ethernet0/0/2]int e0/0/3  //进入接口
[SW1-Ethernet0/0/3]port link-type access  //设置接口模式为access
[SW1-Ethernet0/0/3]port default vlan 20   //设置允许vlan20通过
[SW1-Ethernet0/0/3]int e0/0/4
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/4]port default vlan 20
[SW1-Ethernet0/0/4]quit
[SW1]int Vlanif 10  //进入虚拟接口
[SW1-Vlanif10]ip address 192.168.1.254 24  //分配虚拟IP地址，也就是网关
[SW1-Vlanif10]int vlanif 20
[SW1-Vlanif20]ip address 192.168.2.254 24
[SW1-Vlanif20]quit
[SW1]quit
<SW1>save  //保存

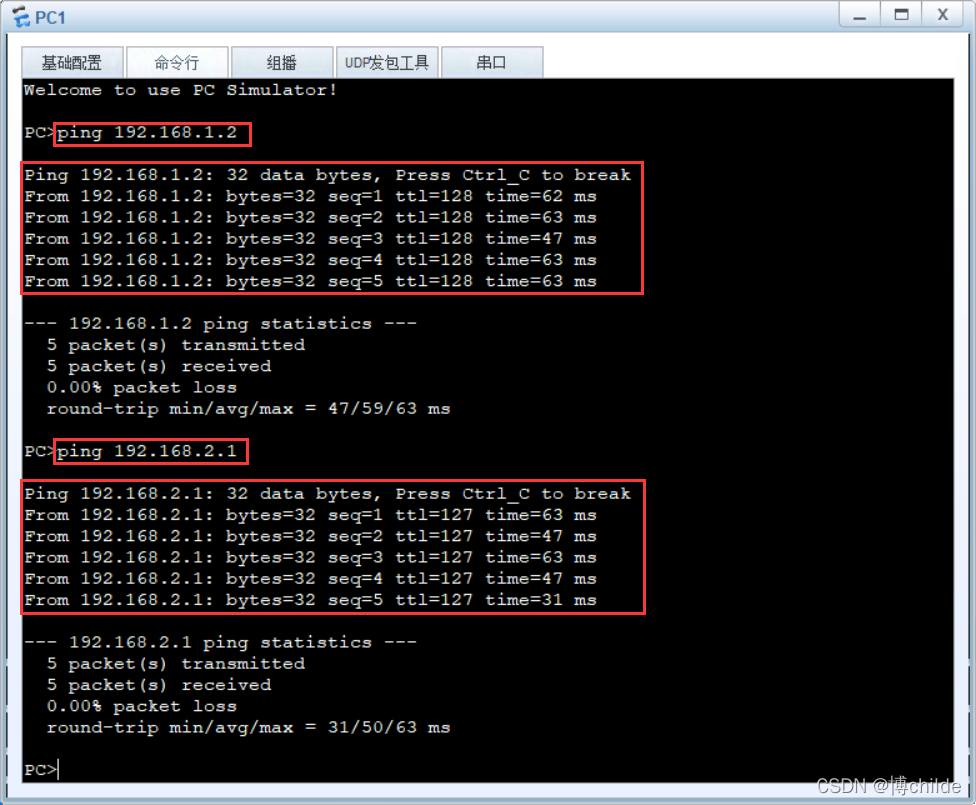

用PC1 ping PC2、PC3

ping网段跟不同网段都可以ping通，说明这个实验就做成功了。
