串口 S3C2440A

电路图
1

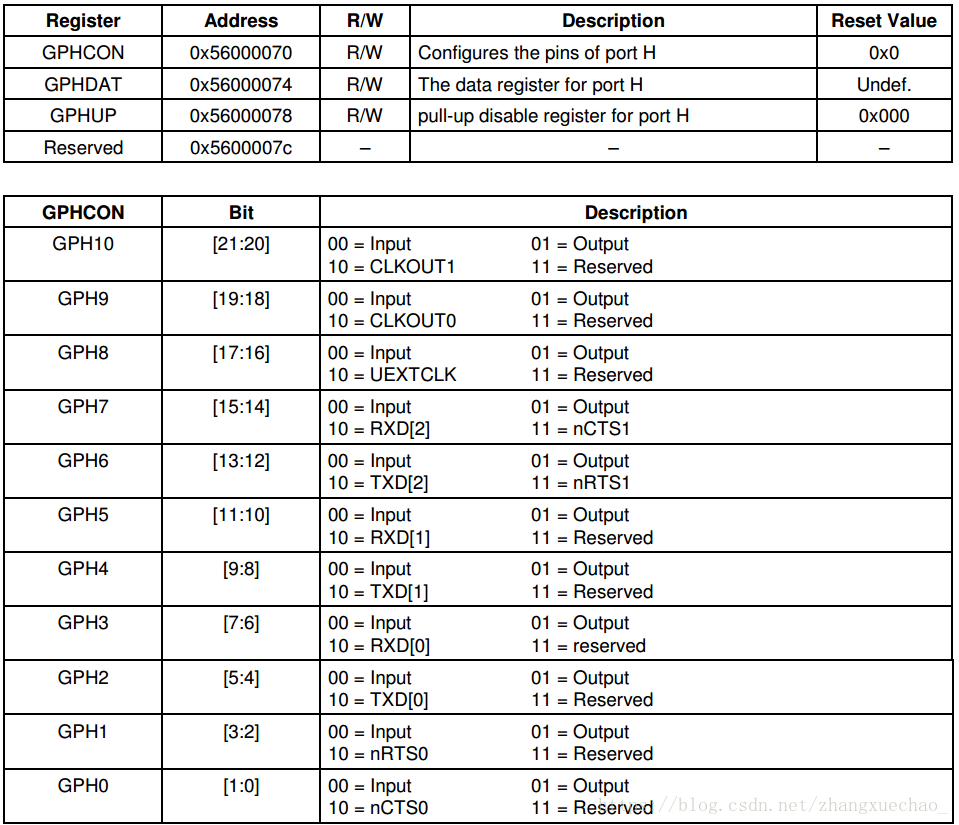

寄存器
2

#define TXD0READY   (1<<2)
#define RXD0READY   (1)

#define PCLK            50000000    // init.c中的clock_init函数设置PCLK为50MHz
#define UART_CLK        PCLK        //  UART0的时钟源设为PCLK
#define UART_BAUD_RATE  115200      // 波特率
#define UART_BRD        ((UART_CLK  / (UART_BAUD_RATE * 16)) - 1)

/*
 * 初始化UART0
 * 115200,8N1,无流控
 */
void uart0_init(void)
{
    GPHCON  |= 0xa0;    // GPH2,GPH3用作TXD0,RXD0
    GPHUP   = 0x0c;     // GPH2,GPH3内部上拉

    ULCON0  = 0x03;     // 8N1(8个数据位,无较验,1个停止位)
    UCON0   = 0x05;     // 查询方式,UART时钟源为PCLK
    UFCON0  = 0x00;     // 不使用FIFO
    UMCON0  = 0x00;     // 不使用流控
    UBRDIV0 = UART_BRD; // 波特率为115200
}

/*
 * 发送一个字符
 */
void putc(unsigned char c)
{
    /* 等待,直到发送缓冲区中的数据已经全部发送出去 */
    while (!(UTRSTAT0 & TXD0READY));

    /* 向UTXH0寄存器中写入数据,UART即自动将它发送出去 */
    UTXH0 = c;
}

/*
 * 接收字符
 */
unsigned char getc(void)
{
    /* 等待,直到接收缓冲区中的有数据 */
    while (!(UTRSTAT0 & RXD0READY));

    /* 直接读取URXH0寄存器,即可获得接收到的数据 */
    return URXH0;
}
该程序说明: 该程序为W35(320*240)LCD显示屏显示+触摸屏驱动程序+UART0通信 显示文字取模软件使用说明: 该显示程序用到的取模方式为:阴码、列行式、逆向、十六进制。在软件菜单选项中设定。 该程序可以在LCD显示数字、字母、汉字,显示的汉字要先用取模软件进行取模后,才能用。 触摸屏可以识别了,做了个小实例,按左边黄色的矩形框,显示“你好”,按右边的框,显示“LOVE” UART0串口通信 接收上位机发送命令,采用中断方式完成。(1、2、3) 接收为正确指令,发送相应回答。 接收为不正确指令,发送“please input 1/2/3” int main(void) { int i; U8 key; U32 mpll_val = 0 ; Port_Init(); Isr_Init(); i = 2 ; //hzh, don&#39;t use 100M! //boot_params.cpu_clk.val = 3; switch ( i ) { case 0: //200 key = 12; mpll_val = (92<<12)|(4<<4)|(1); break; case 1: //300 key = 13; mpll_val = (67<<12)|(1<<4)|(1); break; case 2: //400 key = 14; mpll_val = (92<<12)|(1<<4)|(1); break; case 3: //440!!! key = 14; mpll_val = (102<<12)|(1<<4)|(1); break; default: key = 14; mpll_val = (92<<12)|(1<>12)&0xff, (mpll_val>>4)&0x3f, mpll_val&3); ChangeClockDivider(key, 12); cal_cpu_bus_clk(); consoleNum = 0; // Uart 0 select for debug. Uart_Init( 0,115200 ); //串口初始化 Uart_Select( consoleNum ); uart0_int(); //串口中断初始化 #if 0 UsbdMain(); MMU_Init(); //MMU should be reconfigured or turned off for the debugger, #else MMU_Init(); //hzh #ifdef DEBUG_VERSION #endif #endif Uart_Printf("please input 1/2/3 \n"); uarttem=0; while(1) { switch(uarttem) { case &#39;1&#39;: Uart_Printf("我是小丑!\n"); uarttem=0; break; case &#39;2&#39;: Uart_Printf("但我很自信!\n"); uarttem=0; break; case &#39;3&#39;: Uart_Printf("我也有梦想!\n"); uarttem=0; break; default: break; } } }
