闲聊内存模型(Memory Model)

        现在大多数多核芯片在硬件中支持共享内存，设计和评估一个正确的共享内存系统需要准确理解内存模型。

        不同CPU可能采用不同的内存模型，比如：

• ARM和RISC-V的Related模型；
• Intel和AMD的TSO模型；
• IBM的Power模型等等

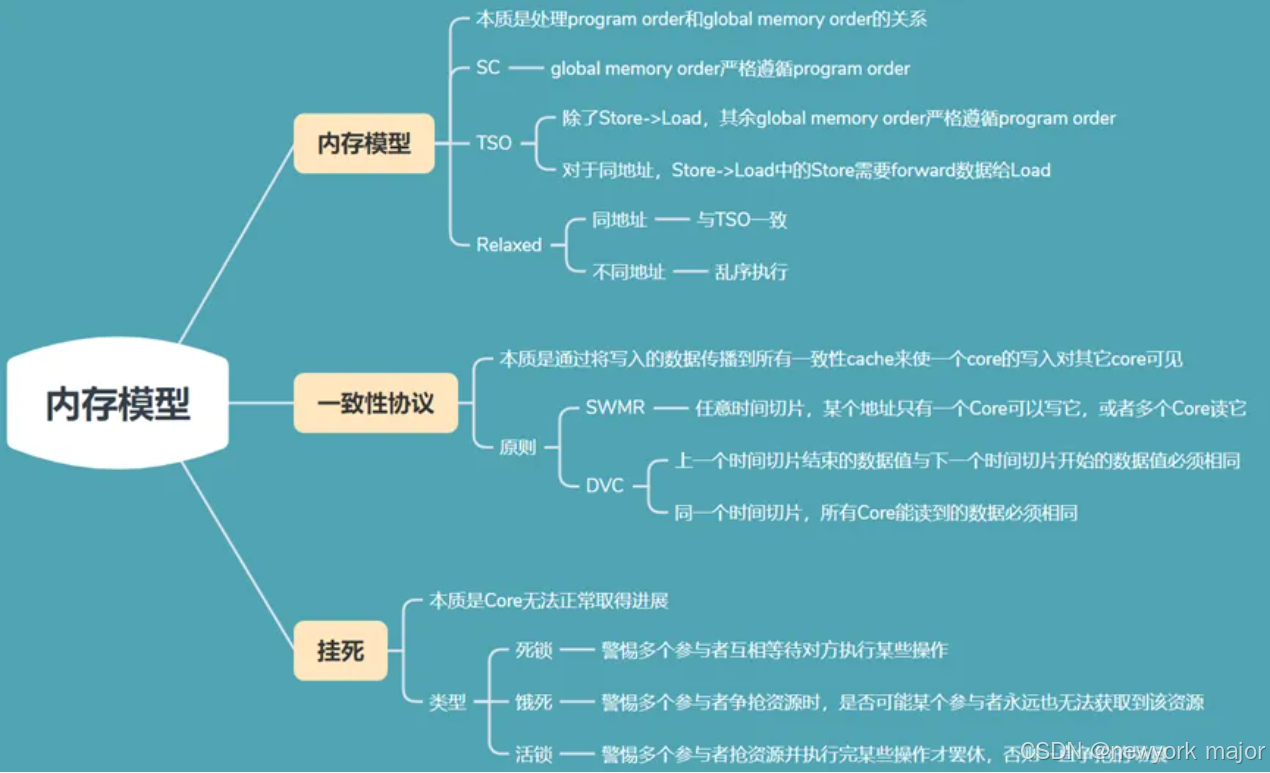

        尽管这些模型千奇百怪，各有优缺点，但我们只要抓住它们的本质，就可以轻松拿捏它们。不要太在意边边角角的点，不然很容易陷进去。本文闲聊的内容框架大致如下，如果有出现专有名词，就不再解释了，请各位自行搜索下，或者翻看我的历史文章。

内存模型

        Memory consistency model又称Memory model (内存模型)，定义了使用Shared memory(共享内存)执行多线程(Multithread)程序所允许的行为规范。

• 内存模型主要是抓住program order(程序顺序)和global memory order(全局内存顺序)；
• 根据这两个order允许的行为，可以把内存模型划分为
  • SC(Sequential Consistency)、
  • TSO(Total Store Order)
  • Relaxed(weaker) model。

SC模型

        简单来说，如果global memory order保持每个Core的program order，那么内存模型就是SC模型。SC模型是最直观而且最容易让程序员推理代码的执行结果，但过于死板，限制了硬件的发挥，于是就进一步发展了TSO模型。

TSO模型

        不管地址是否相同，TSO模型的older store和younger load的program order在global memory order中可以不保留；

        这就允许Core中加入FIFO类型的Store buffer，用于缓存已经在Core pipeline上Commit的Store数据，但还没有写到memory当中，隐藏了store写到memory的latency来提高性能，后续的younger load如果发现可以从Store buffer中获取想要的数据，那么Store buffer可以直接forward过去。

        在TSO模型中，对于单个Core来说，程序的执行结果看起来还是符合预期。

        但多个Core情况下，会有一些出乎意料的结果，因此引入了FENCE指令，如果想要让older store和younger load的program order一定与global memory order一致，那么需要在它们两个之间插入FENCE指令。

        TSO模型一定程序上也限制了硬件的优化，于是就进一步发展了Relaxed模型。

Relaxed模型

        Relaxed模型只寻求保留程序员需要的顺序，让一些程序员不关心的指令顺序可以乱序执行，从而允许软硬件更多的优化。

        Relaxed模型对于不同地址的load和store，可以让它们乱序执行，对于同地址的load和store，让它们保持TSO模型的规则，也就是older store和younger load可以不遵循global memory order，但load必须可以得到最新store的值。

        这就允许Core可以将TSO中FIFO类型的Store buffer升级为非FIFO类型的Store buffer。且允许多笔store数据的merge行为。在Relaxed模型中，对于单个Core来说，程序的执行结果看起来还是符合预期。但多个Core情况下，会出现更多出乎意料的结果，因此也引入了FENCE指令，以便程序员可以指示哪些指令间需要遵循global memory order。

        总得来说，这三类模型，对于单Core来说，程序执行结果是确定的，但对于多Core来说，程序执行结果会存在不一致的情况。

• SC模型为同一线程中load和store的所有四种组合(Load->Load, Load->Store, Store->Store,  Store->Load)提供global memory order保序。
• TSO模型为同一线程中load和store的三种组合(Load->Load, Load->Store, Store->Store)提供global memory order保序，不对 Store->Load做global memory order保序。
• Relaxed模型对不同地址的memory操作，允许它们乱序执行，但是对相同地址的memory操作，它和TSO的规则一致。
