系统分析与设计 作业4

系统分析与设计 作业4

简答题

• 用例的概念
  • 用例是在软件和系统工程中的一系列操作或事件步骤，通过定义角色和系统之间的交互，来实现目标。
• 用例和场景的关系？什么是主场景或 happy path？
  • 关系：一个用例包含场景的集合，包括主场景和可选场景。
  • 主场景或 happy path：场景中最主要的一个，是典型的、无条件的、理想方式、无错误的系统最基本的成功场景。
• 用例有哪些形式？
  • 有三种形式
    • Brief（high level）简洁型：通常是简短的一段话，描述主要的成功场景，便于快速了解主题和范围，可以快速创建。
    • Casual（简便格式）随意型：非正式的段落格式，包含多种场景。
    • Fully 完整型：所有的步骤和变化都详细写明，有支持的部分，比如前提和成功场景的保证
• 对于复杂业务，为什么编制完整用例非常难？
  • 复杂的业务涉及很多场景，且场景与场景之间存在复杂的关联
  • 如果场景不够全面，那么用例的完整性就难以保障
  • 编制完整用例需要熟悉各种业务场景、流程和建模相关的专业知识，对编写者的水平要求较高
• 什么是用例图？
  • 用例图是指由参与者（Actor）、用例（Use Case）、边界以及它们之间的关系构成的用于描述系统功能的视图，可以展示系统边界、位于边界之外的事物以及系统如何被使用。
• 用例图的基本符号与元素？
  • 执行者：用例图显示了系统和系统外实体之间的交互。这些实体被引用为执行者。执行者代表角色，可以包括：用户，外部硬件和其他系统。执行者往往被画成简笔画小人。也可以用带«actor»关键字的类矩形表示。
  • 用例：用例是有意义的单独工作单元。它向系统外部的人或事提供一个易于观察的高层次行为视图。 用例的标注符号是一个椭圆。
  • 系统边界：方框，它用来显示用例在系统内部，执行者在系统的外部。
  • 扩展点：扩展用例的加入点被定义为扩展点
  • 关系
    • 关联关系：虚线箭头，指向消息接收方
    • 包含关系：用尖括号标识的虚线箭头，指向被包含者，用例可能包含其他用例的功能来作为它正常处理的一部分。通常它假设，任何被包含的用例在基本程序运行时每一次都会被调用。
    • 扩展关系：用尖括号标识的虚线箭头，指向被继承者，一个用例可以被用来扩展另一个用例的行为，通常使用在特别情况下。
    • 泛化关系：实线箭头，指向父用例
• 用例图的画法与步骤
  • 主要就是确定用例图的三大元素：参与者、用例、关系
    • 参与者：与系统相关的人，包括：用户、编程者、维护者、测试者、对系统感兴趣的其他人等
    • 用例：系统中的动作，做的事情
    • 关系：用例之间的业务关系
• 用例图给利益相关人与开发者的价值有哪些？
  • 方便评估工作量
  • 确定业务范围
  • 易于理解需求
  • 起到指导作用

建模练习题（用例模型）

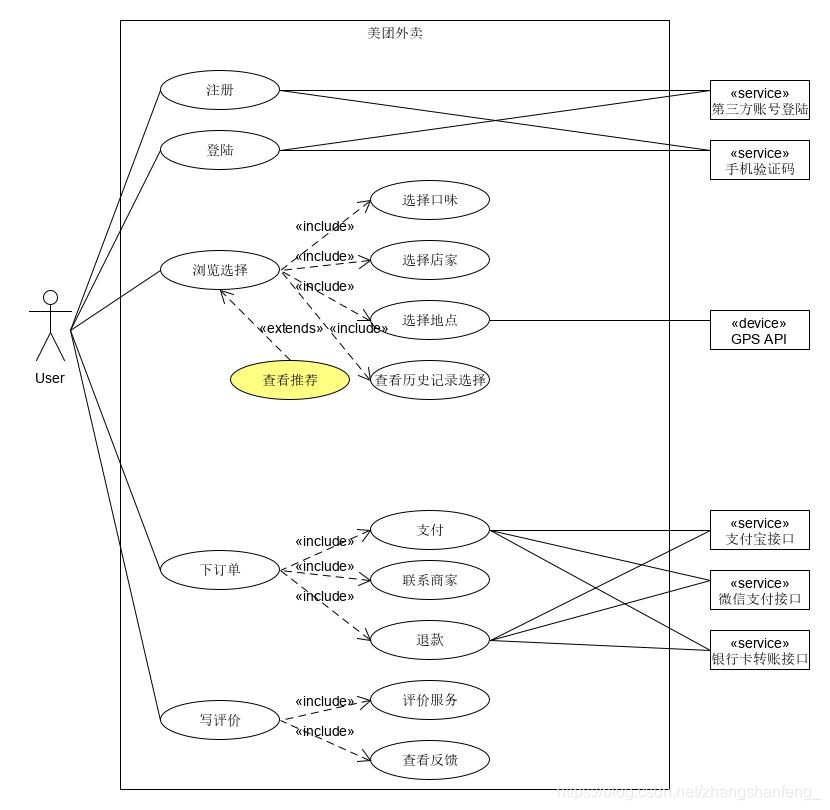

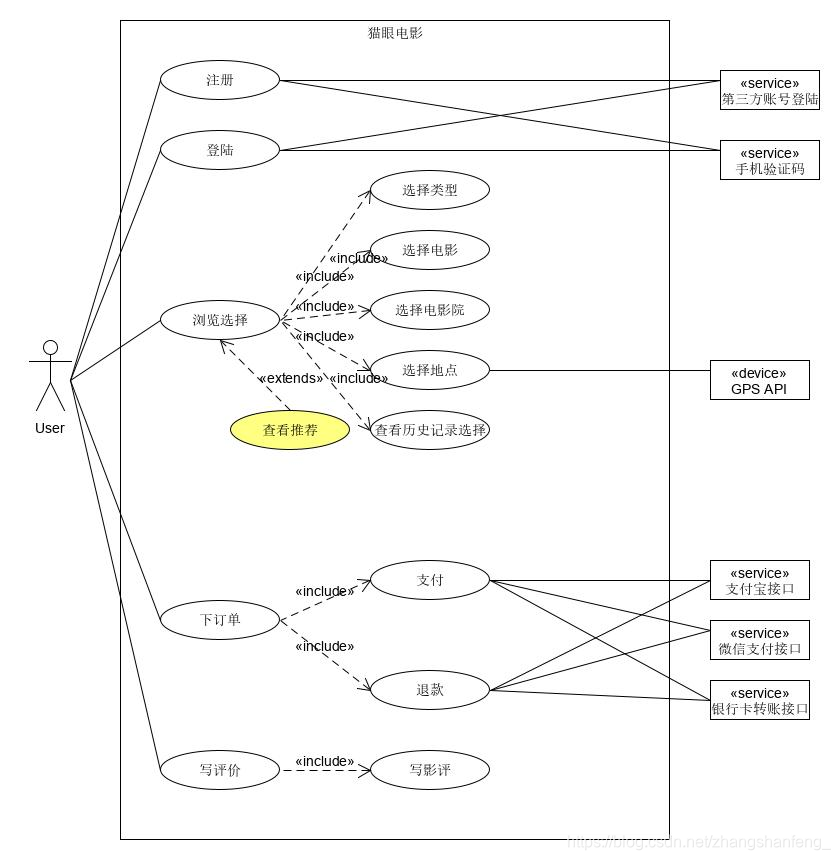

• 选择2-3个你熟悉的类似业务的在线服务系统（或移动 APP），如定旅馆（携程、去哪儿等）、定电影票、背单词APP等，分别绘制它们用例图。并满足以下要求：

  • 请使用用户的视角，描述用户目标或系统提供的服务
  • 粒度达到子用例级别，并用 include 和 exclude 关联它们
  • 请用色彩标注出你认为创新（区别于竞争对手的）用例或子用例
  • 尽可能识别外部系统和服务

• 然后，回答下列问题：

  • 为什么相似系统的用例图是相似的？
    • 因为它们其实都是订购类的应用，有着类似的功能，因此用例的用例和用例关系相近，用例图总体也相近
  • 如果是定旅馆业务，请对比 Asg_RH 用例图，简述如何利用不同时代、不同地区产品的用例图，展现、突出创新业务和技术
    • 对于不同时代：可能会有不同的登陆验证技术（比如两步验证、多因素认证等）、不同的推荐算法、不同的支付方式（从银行卡支付到微信、支付宝支付等）
    • 对于不同地区：考虑不同地区的特色、以及不同地区的宗教风俗习惯等
  • 如何利用用例图定位创新思路（业务创新、或技术创新、或商业模式创新）在系统中的作用
    • 通过在用例图定位的创新思路（标记的创新用例），可以方便项目经理（业务创新）、需求方（商业模式创新）、开发者（技术创新）明确创新点。
  • 请使用 SCRUM 方法，选择一个用例图，编制某定旅馆开发的需求（backlog）开发计划表

ID	Name	lmp	est	How to demo	Notes
1	注册	20	5	用户信息收集、邮箱验证实现	注重安全性，防止批量注册刷号
2	登陆	20	5	使用账号密码登陆，第三方登陆，使用验证码登陆	注重安全性，注意用户体验
3	订单管理	60	8	下订单、取消订单、评价订单、使用客户服务	对接相应的API，如支付API，地理信息API
4	查询选择	100	30	根据旅馆的价格、地点、特色等进行筛选，同时基于数据分析提供喜好推荐	选择合适的推荐算法

• • 根据任务4，参考使用用例点估算软件成本，给出项目用例点的估算

用例	事务	计算	原因	UC权重
注册	2	2	注册和信息收集	简单
登陆	3	3	三种登陆方式	简单
订单管理	8	6	订单审核、支付、交付	平均
查询选择	10	10	多条件筛选、数据分析	复杂
