使用Unicorn Engine绕过混淆完成算法的调用

最近在研究用Unicorn Engine调用SO时，发现网上的资料很少，并且没有一个完整的调用实例。所以我把自己做的发出来跟大家分享，共同学习进步。

下面开始：

一、我们的目的

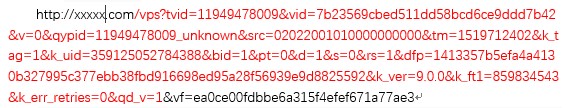

以上一串字符串中vf字段为标红部分的signature。该算法在libmcto_media_player.so+0x249BC8处。如果是Android端调用的话很简单，我们编写一个loader调用该函数传入参数获取返回值即可轻易拿到。但如果你想在Windows或linux上获取该signature就会比较麻烦。一般都是通过逆向还原代码来进行移植。但是如果遇见混淆或VM的代码，那将是痛苦的。所以这就是我为什么要介绍Unicorn Engine的原因了。我们要用Unicorn Engine来完成跨平台的调用。

二、 用NDK编写loader用做验证用。



1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

#include <stdio.h> #include <string.h> #include <dlfcn.h> #include <jni.h> #include <stdlib.h>     int main(int argc,char** argv) {       JavaVM* vm;     JNIEnv* env;     jint res;           JavaVMInitArgs vm_args;     JavaVMOption options[1];     options[0].optionString = "-Djava.class.path=.";     vm_args.version=0x00010002;     vm_args.options=options;     vm_args.nOptions =1;     vm_args.ignoreUnrecognized=JNI_TRUE;                 printf("[+] dlopen libdvm.so\n");     void *handle = dlopen("/system/lib/libdvm.so", RTLD_LAZY);//RTLD_LAZY RTLD_NOW     if(!handle){     printf("[-] dlopen libdvm.so failed!!\n");     return 0;     }       typedef int (*JNI_CreateJavaVM_Type)(JavaVM**, JNIEnv**, void*);     JNI_CreateJavaVM_Type JNI_CreateJavaVM_Func = (JNI_CreateJavaVM_Type)dlsym(handle, "JNI_CreateJavaVM");     if(!JNI_CreateJavaVM_Func){     printf("[-] dlsym failed\n");     return 0;     }     res=JNI_CreateJavaVM_Func(&vm,&env,&vm_args);         //libmctocurl.so   libcupid.so 为libmcto_media_player.so的依赖库     dlopen("/data/local/tmp/libmctocurl.so",RTLD_LAZY);     dlopen("/data/local/tmp/libcupid.so",RTLD_LAZY);     void* si=dlopen("/data/local/tmp/libmcto_media_player.so",RTLD_LAZY);     if(si == NULL)     {         printf("dlopen err!\n");         return 0;     }       typedef char* (*FUN1)(char* plain);     void *addr=(void*)(*(int*)((size_t)si+0x8c)+0x249BC9);     FUN1 func=(FUN1)addr;     if(func==NULL)     {         printf("can't find  func\n");         return 0;     }          char *plain="/vps?tvid=11949478009&vid=7b23569cbed511dd58bcd6ce9ddd7b42&v=0&qypid=11949478009_unknown&src=02022001010000000000&tm=1519712402&k_tag=1&k_uid=359125052784388&bid=1&pt=0&d=1&s=0&rs=1&dfp=1413357b5efa4a4130b327995c377ebb38fbd916698ed95a28f56939e9d8825592&k_ver=9.0.0&k_ft1=859834543&k_err_retries=0&qd_v=1";     char* ret=func(plain);     printf("%s\n",ret);     return 0; }

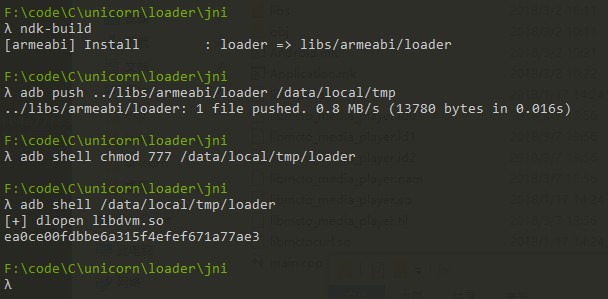

我之前已经将那3个so（libmctocurl.so、libcupid.so、libmcto_media_player.so） 放到/data/local/tmp下。运行结果与上面的vf字段一致。

三、 使用Unicorn Engine

由于使用了混淆。分析起来比较麻烦，所以使用Unicorn进行调用

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220

#include "stdafx.h" #include <inttypes.h> #include <string.h> #include <math.h> #include <unicorn/unicorn.h> #pragma comment(lib,"unicorn.lib") //#define DEBUG #define _DWORD uint32_t #define LODWORD(x)  (*((_DWORD*)&(x))) #define HIDWORD(x)  (*((_DWORD*)&(x)+1)) #define ADDRESS 0x249BC8 #define BASE  0xaef52000 #define CODE_SIZE  8*1024*1024 #define STACK_ADDR  BASE+CODE_SIZE #define STACK_SIZE  1024 * 1024 #define PARAM_ADDR  STACK_ADDR+STACK_SIZE #define PARAM_SIZE  1024 * 1024 uint32_t offset=0; static uint32_t create_mem(uc_engine *uc,char* buffer,uint32_t len) {     uint32_t addr = PARAM_ADDR + offset;     uc_mem_write(uc, addr, buffer, len);     offset += len + 1;     return addr; }   static void print_reg(uc_engine *uc, uint32_t address) { #ifdef DEBUG     uint32_t pc = 0;     uc_reg_read(uc, UC_ARM_REG_PC, &pc);     if (pc == address)     {         printf("========================\n");        printf("Break on 0x%x\n", pc);         uint32_t values = 0;         uc_reg_read(uc, UC_ARM_REG_R0, &values);        printf("R0 = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_R1, &values);        printf("R1 = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_R2, &values);        printf("R2 = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_R3, &values);        printf("R3 = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_R4, &values);        printf("R4 = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_R5, &values);        printf("R5 = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_R6, &values);        printf("R6 = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_PC, &values);        printf("PC = 0x%x \n", values);         uc_reg_read(uc, UC_ARM_REG_SP, &values);        printf("SP = 0x%x \n", values);         printf("========================\n");     } #endif // DEBUG } static void hook_code(uc_engine *uc, uint64_t address, uint32_t size, void *user_data) { #ifdef DEBUG     printf(">>> Tracing instruction at 0x%" PRIx64 ", instruction size = 0x%x\n", address, size); #endif // DEBUG     switch (address)     {         //strlen         case BASE + 0x249BEE:         {             uint32_t r0 = 0;             char buffer[4096] = "";             uc_reg_read(uc, UC_ARM_REG_R0, &r0);             uc_mem_read(uc, r0, buffer, 4096);             r0 = strlen(buffer);             uc_reg_write(uc, UC_ARM_REG_R0, &r0);             uint32_t pc = address;             pc += 5;             uc_reg_write(uc, UC_ARM_REG_PC, &pc);             break;         }         //malloc         case BASE+ 0x249f3c:         case BASE+ 0x249f06:         case BASE + 0x249c02:         {             uint32_t r0 = 0;             uc_reg_read(uc, UC_ARM_REG_R0, &r0);             char* buffer = (char*)malloc(r0);             r0=create_mem(uc, buffer, r0);             free(buffer);             uc_reg_write(uc, UC_ARM_REG_R0, &r0);             uint32_t pc = address;             pc += 5;             uc_reg_write(uc, UC_ARM_REG_PC, &pc);             break;         }         //memcpy 后为THUMB指令         case BASE+0x249c68:         case BASE+0x249c0e:         case BASE+0x24947A:         case BASE+0x249456:         {             uint32_t r0 = 0;             uint32_t r1 = 0;             uint32_t r2 = 0;             uc_reg_read(uc, UC_ARM_REG_R0, &r0);             uc_reg_read(uc, UC_ARM_REG_R1, &r1);             uc_reg_read(uc, UC_ARM_REG_R2, &r2);             char *buffer =(char*)malloc(r2);             uc_mem_read(uc, r1, buffer, r2);             uc_mem_write(uc, r0, buffer, r2);             free(buffer);             uint32_t pc = address;             //memcpy 后为ARM指令             if (address == BASE + 0x249c68)                 pc += 4;             else                 pc += 5;             uc_reg_write(uc, UC_ARM_REG_PC, &pc);             break;         }         //特殊处理4字ARM指令         case BASE + 0x249C6C:         {             uint32_t pc = address;             pc += 5;             uint32_t r0 = 0x2c0;             uc_reg_write(uc, UC_ARM_REG_R0, &r0);             uc_reg_write(uc, UC_ARM_REG_PC, &pc);             break;         }         //跳过stack_guard错误的内存地址         case BASE + 0x249BD8:         {             uint32_t pc = address;             pc += 7;             uc_reg_write(uc, UC_ARM_REG_PC, &pc);             break;         }         //sin函数         case BASE+0x249EE8:         {             uint32_t r0 = 0;             uint32_t r1 = 0;             uc_reg_read(uc, UC_ARM_REG_R0, &r0);             uc_reg_read(uc, UC_ARM_REG_R1, &r1);             double value = 0;             memcpy(&value, &r0, 4);             memcpy((char*)&value+4, &r1, 4);             double ret=sin(value);             r0 = LODWORD(ret);             r1 = HIDWORD(ret);             uc_reg_write(uc, UC_ARM_REG_R0, &r0);             uc_reg_write(uc, UC_ARM_REG_R1, &r1);             uint32_t pc = address;             pc += 5;             uc_reg_write(uc, UC_ARM_REG_PC, &pc);             break;         }         //free         case BASE+ 0x24a68c:         case BASE+0x249f24:         {             uint32_t pc = address;             pc += 5;             uc_reg_write(uc, UC_ARM_REG_PC, &pc);         }           default:         {             print_reg(uc, address);             break;         }     } } static unsigned char* read_file(char* path, uint32_t* len) {     FILE* fp = fopen(path, "rb");     if (fp == NULL)         return nullptr;     fseek(fp, 0, SEEK_END);     *len = ftell(fp);     fseek(fp, 0, SEEK_SET);     unsigned char* code = (unsigned char*)malloc(*len);     memset(code, 0, *len);     fread(code, 1, *len, fp);     fclose(fp);     return code; } static void test_thumb(void) {     uc_engine *uc;     uc_err err;     uc_hook trace1, trace2;     uint32_t sp = STACK_ADDR;      offset = 0;     err = uc_open(UC_ARCH_ARM, UC_MODE_THUMB, &uc);     if (err) {         printf("Failed on uc_open() with error returned: %u (%s)\n",             err, uc_strerror(err));         return;     }     char plain[] = "/vps?tvid=11949478009&vid=7b23569cbed511dd58bcd6ce9ddd7b42&v=0&qypid=11949478009_unknown&src=02022001010000000000&tm=1519712402&k_tag=1&k_uid=359125052784388&bid=1&pt=0&d=1&s=0&rs=1&dfp=1413357b5efa4a4130b327995c377ebb38fbd916698ed95a28f56939e9d8825592&k_ver=9.0.0&k_ft1=859834543&k_err_retries=0&qd_v=1";     uc_mem_map(uc, PARAM_ADDR, PARAM_SIZE, UC_PROT_ALL);     uc_mem_map(uc, BASE, CODE_SIZE, UC_PROT_ALL);     uint32_t r0 = PARAM_ADDR;     uint32_t sp_start = sp + STACK_SIZE;     int ret=uc_mem_map(uc, sp, sp_start - sp, UC_PROT_ALL);     uint32_t len = 0;     unsigned char* code = read_file("./aef52000_36e000.so", &len);     uc_mem_write(uc, BASE, code, len);     free(code);     create_mem(uc, plain, strlen(plain) + 1);     uc_reg_write(uc, UC_ARM_REG_R0, &r0);     uc_reg_write(uc, UC_ARM_REG_SP, &sp);     uc_hook_add(uc, &trace2, UC_HOOK_CODE, hook_code, NULL, 1, 0);     err = uc_emu_start(uc, BASE + 0x249BC8 + 1, BASE + 0x24a692, 0, 0);     if (err) {         printf("Failed on uc_emu_start() with error returned: %u\n", err);     }     char buffer[4096] = "";     uc_reg_read(uc, UC_ARM_REG_R0, &r0);     uc_mem_read(uc, r0, buffer, 4096);     printf("result:%s\n", buffer);     uc_close(uc); } int main() {     test_thumb();     system("pause");     return 0; }





代码已经给了，就不多说了，

我没有直接使用libmcto_media_player.so因为data段需要重定位。所以我写了一个dump工具。

将SO从内存中dump出来。直接调用这段已经重定位过的内存。

修复内存报错的位置。实现该算法中涉及的几个API 包括 strlen memcpy malloc free  sin 函数。

主要就是注意BLX调用完API的时候下一条指令是THUMB模式还是ARM模式就好。

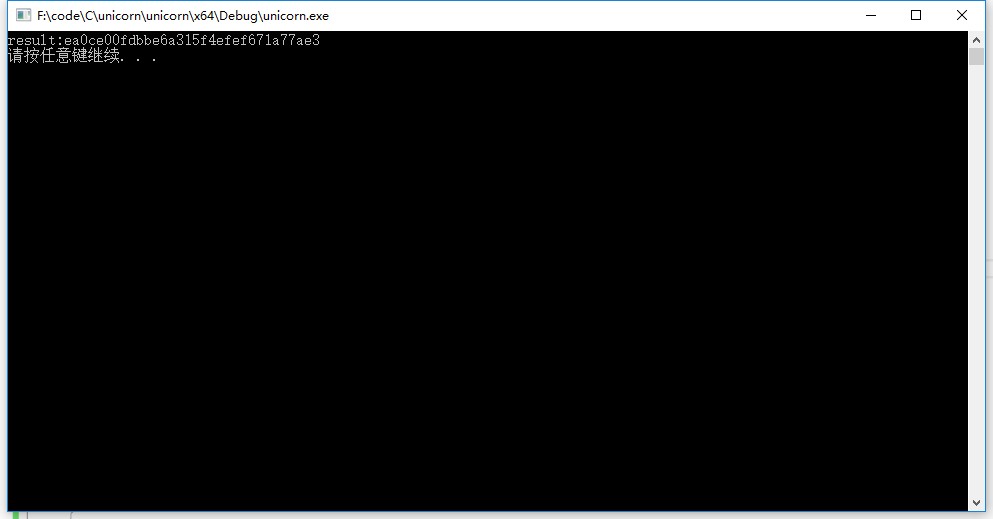

最后运行，运行结果也与vf字段一致。

dump通过命令

1 2 3 4 5

shell@hammerhead:/data/local/tmp $./dump ./libmcto_media_player.so ./libmctocurl.so ./libcupid.so [+] dlopen ./libmctocurl.so [+] dlopen ./libcupid.so [+] dlopen libdvm.so [+] save 0xaf009000_0x377000.so

四、总结

       这只是一个简单的算法函数，涉及的API并不多，如果是复杂的算法涉及API数量庞大这种自己实现API的方式就并不可取。所以接下来有时间会继续研究SO的完整的调用。让他像loader一样方便。

五、参考

Android SO 高阶黑盒利用

挑战4个任务：迅速上手Unicorn Engine
