台达PLC与迪文DGUSⅡ屏软硬件连接指南

                  DGUS应用锦集（一）台达PLC软硬件连接指南

1 效果展示

1.1 台达PLC演示视频

产品型号：DMT10600T070_A5WTC

分辨率：1024*600

台达PLC：DVP16EC00R3

视频链接：https://v.qq.com/x/page/q07881oq1t2.html?pcsharecode=jXF1bxtx

2 连接指南详解

2.1 硬件连接指南

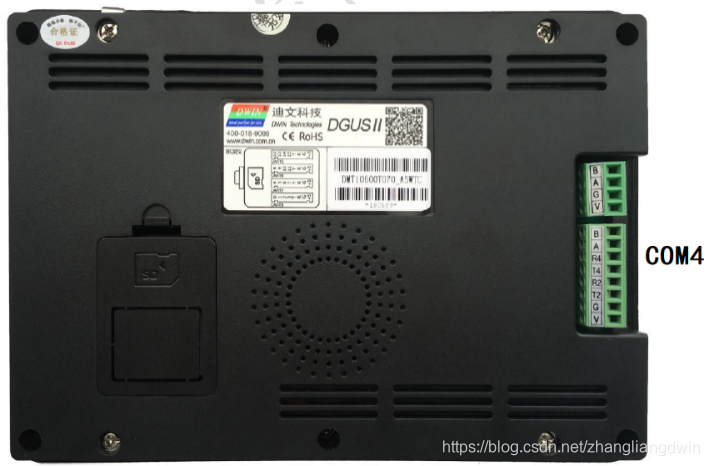

1）如下图所示，触摸屏通讯接口使用COM4的RS485,即A、B脚，电源24VDC，即V、G脚。

2）PLC通讯接口使用COM2口，D+连接触摸屏A, D-连接B。
