AUTOSAR 安全扩展规范解析与图解

基于 AUTOSAR Release 4.4.0 安全扩展规范详解

1. 概述

本文档基于AUTOSAR安全扩展规范(Document ID 671: AUTOSAR_TPS_SafetyExtensions)，通过图表和详细解释，阐述AUTOSAR安全扩展的核心概念、结构和应用方式。

AUTOSAR安全扩展旨在为符合ISO 26262标准的功能安全开发提供标准化的信息交换机制，确保不同供应商和工具之间的一致性安全信息管理。

2. AUTOSAR安全扩展概览

2.1 安全扩展基本架构

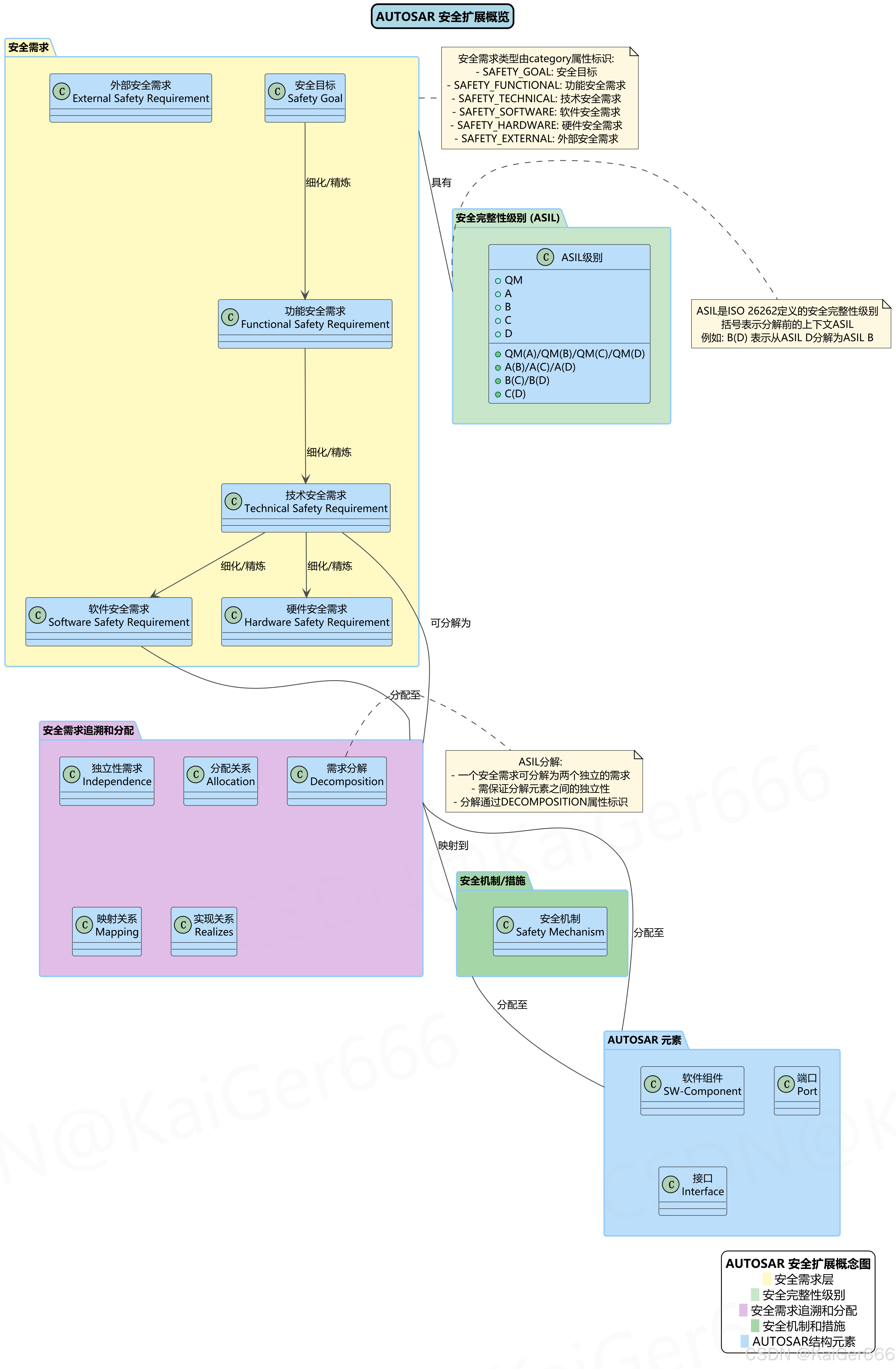

下图展示了AUTOSAR安全扩展的基本架构及其主要概念之间的关系：

在这里插入图片描述

2.1.1 安全需求类型

AUTOSAR将安全需求分为以下几类：

安全目标(Safety Goal): 源自危害分析和风险评估(HARA)，是最高级别的安全需求
功能安全需求(Functional Safety Requirement): 从安全目标细化而来，描述功能安全概念
技术安全需求(Technical Safety Requirement): 细化功能安全需求，描述技术安全概念
软件安全需求(Software Safety Requirement): 细化技术安全需求，描述软件安全概念
硬件安全需求(Hardware Safety Requirement): 细化技术安全需求，描述硬件安全概念
外部安全需求(External Safety Requirement): 引用AUTOSAR文档外部的安全需求

每种安全需求在AUTOSAR XML中通过category属性进行标识，分别对应为：SAFETY_GOAL、SAFETY_FUNCTIONAL、SAFETY_TECHNICAL、SAFETY_SOFTWARE、SAFETY_HARDWARE和SAFETY_EXTERNAL。

2.1.2 安全完整性级别(ASIL)

ASIL是ISO 26262定义的汽车安全完整性级别，分为QM(无安全要求)、A、B、C、D四个等级，其中D级表示最高的安全要求。AUTOSAR安全扩展支持以下ASIL值：

基本ASIL: QM、A、B、C、D
分解ASIL: QM(A)、QM(B)、QM©、QM(D)、A(B)、A©、A(D)、B©、B(D)、C(D)

括号中的值表示分解前的上下文ASIL，例如B(D)表示从ASIL D分解为ASIL B。

2.1.3 安全需求追溯和分配

安全需求追溯包括以下类型的关系：

细化/精炼关系: 安全需求层次之间的细化，如技术安全需求细化功能安全需求
分解关系: 安全需求的ASIL分解，将一个高ASIL需求分解为两个独立的较低ASIL需求
独立性需求: 确保分解元素之间的独立性，防止干扰
分配关系: 将安全需求分配到AUTOSAR元素，如软件组件、端口等
映射关系: 将安全需求映射到安全机制/措施
实现关系: AUTOSAR元素对安全需求或安全机制的实现

3. 安全需求追溯与分配示例

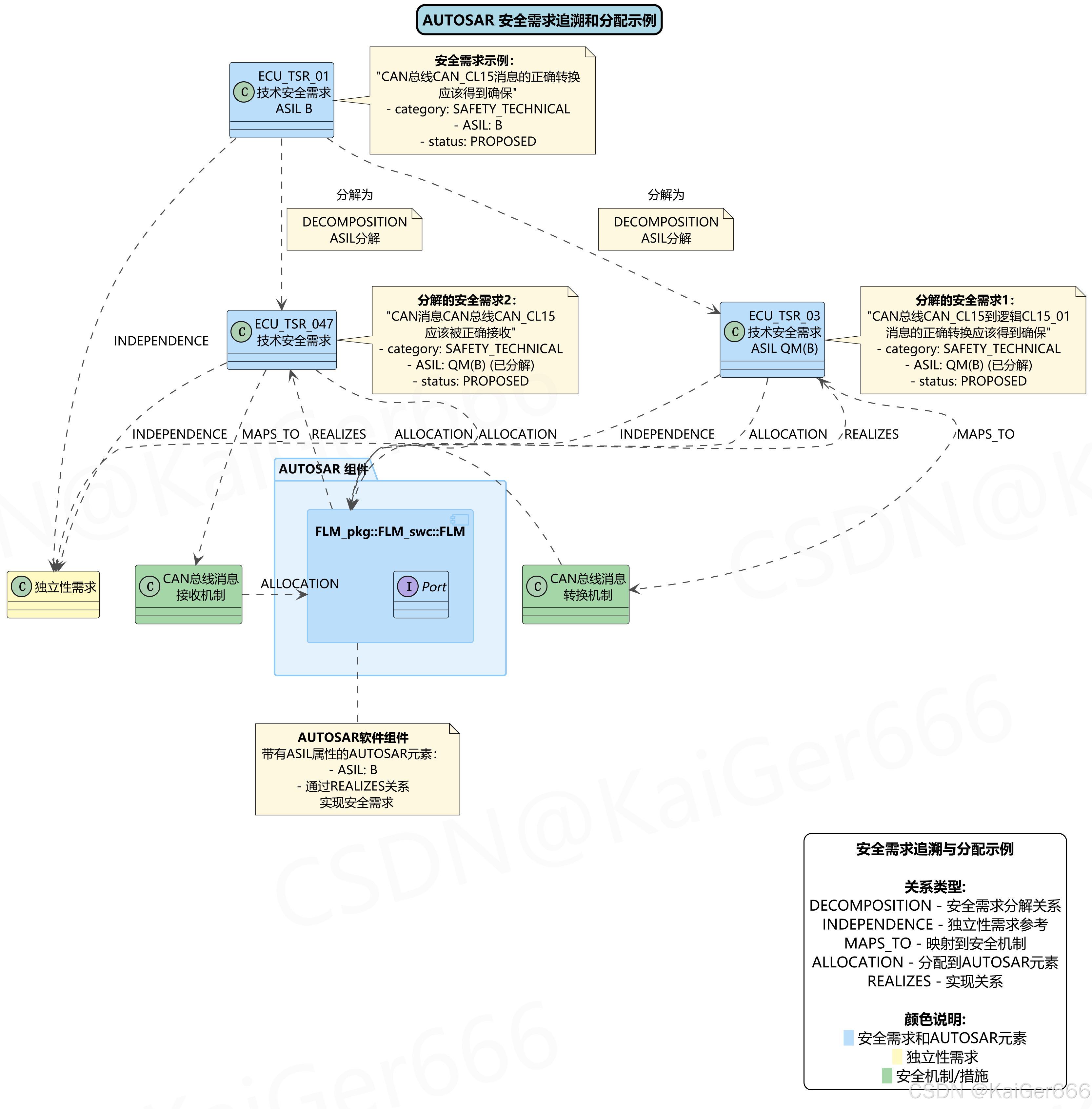

下图展示了安全需求的分解和分配过程的具体实例：

在这里插入图片描述

3.1 安全需求分解

在上图中，技术安全需求ECU_TSR_01(ASIL B)被分解为两个独立的安全需求：

ECU_TSR_03(ASIL QM(B)): “CAN总线CAN_CL15到逻辑CL15_01消息的正确转换应该得到确保”
ECU_TSR_047(ASIL QM(B)): “CAN消息CAN总线CAN_CL15应该被正确接收”

这种分解通过DECOMPOSITION关系表示，同时需要满足独立性需求，以确保两个分解需求之间不会相互干扰。

3.2 安全需求映射和分配

分解后的安全需求被映射到相应的安全机制:

ECU_TSR_03映射到"CAN总线消息转换机制"
ECU_TSR_047映射到"CAN总线消息接收机制"

这些安全需求和安全机制最终被分配到AUTOSAR软件组件FLM上，该组件通过REALIZES关系实现这些安全需求。

4. AUTOSAR安全需求的XML结构

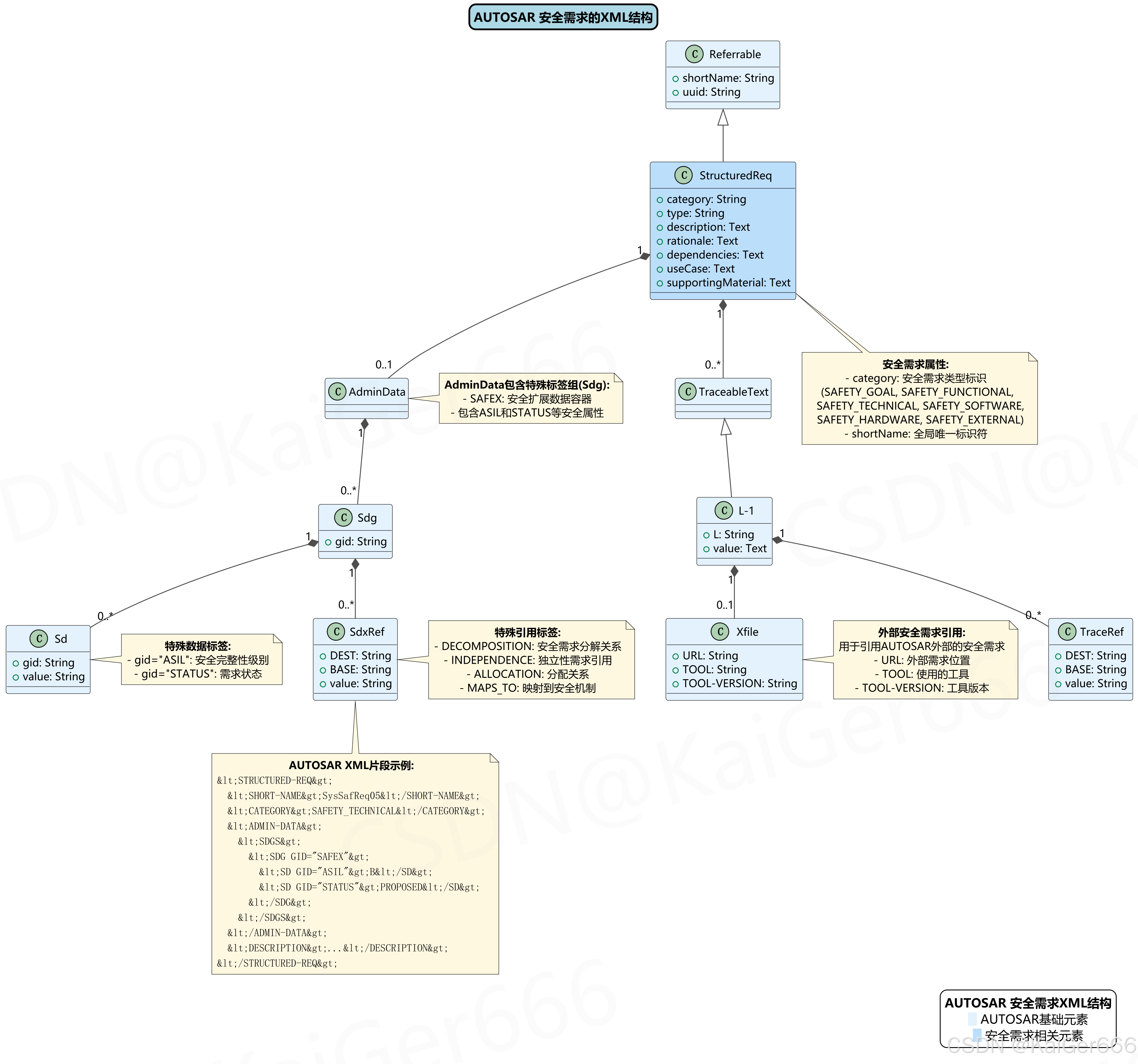

下图展示了AUTOSAR安全需求在XML文档中的表示结构：

在这里插入图片描述

4.1 基本元素

安全需求在AUTOSAR XML中基于以下核心元素：

StructuredReq: 结构化需求元素，继承自Referrable，包含category属性用于标识安全需求类型
AdminData: 管理数据，包含安全相关的属性，如ASIL和状态
Sdg/Sd: 特殊数据组和特殊数据，用于存储安全属性
SdxRef: 特殊引用，用于表示分解、独立性、分配等关系
TraceableText/L-1: 可追溯文本，用于需求描述和追溯
Xfile: 外部文件引用，用于引用AUTOSAR外部的安全需求

4.2 XML表示示例

以下是安全需求在AUTOSAR XML中的表示示例：

<STRUCTURED-REQ>
  <SHORT-NAME>SysSafReq05</SHORT-NAME>
  <CATEGORY>SAFETY_TECHNICAL</CATEGORY>
  <ADMIN-DATA>
    <SDGS>
      <SDG GID="SAFEX">
        <SD GID="ASIL">B</SD>
        <SD GID="STATUS">PROPOSED</SD>
      </SDG>
    </SDGS>
  </ADMIN-DATA>
  <DESCRIPTION>...</DESCRIPTION>
</STRUCTURED-REQ>

安全需求的分解关系示例：

<SDG GID="DECOMPOSITION">
  <SDX-REF DEST="STRUCTURED-REQ" BASE="SAFEX">ECU_TSR_03</SDX-REF>
</SDG>

5. 应用指南

5.1 安全需求定义

使用适当的category属性标识安全需求类型
为每个安全需求分配唯一的shortName，作为全局标识符
为安全需求设置正确的ASIL属性
为安全需求添加状态属性，跟踪需求生命周期

5.2 安全需求分解

确保分解后的两个安全需求是独立的
使用INDEPENDENCE属性引用确保独立性的需求
遵循ISO 26262-9中的ASIL分解规则
使用适当的ASIL标记法表示分解(如B(D))

5.3 安全需求分配

将安全需求分配到适当的AUTOSAR元素
确保AUTOSAR元素的ASIL不低于分配给它的安全需求的ASIL
可以使用REALIZES关系表示AUTOSAR元素对安全需求的实现

6. 总结

AUTOSAR安全扩展为在AUTOSAR环境中进行ISO 26262合规开发提供了标准化的安全信息交换机制。通过定义安全需求类型、ASIL属性、追溯关系和分配机制，使不同供应商和工具之间能够一致地管理安全信息。

本文通过图表和解释，详细阐述了AUTOSAR安全扩展的核心概念和应用方式，包括:

安全需求的分类与层次结构
ASIL级别和ASIL分解机制
安全需求追溯和分配方法
XML结构表示

这些知识对于在AUTOSAR环境中实施功能安全开发至关重要，能够帮助开发者符合ISO 26262标准的要求，提高汽车电子系统的功能安全性。
