PCB相关知识

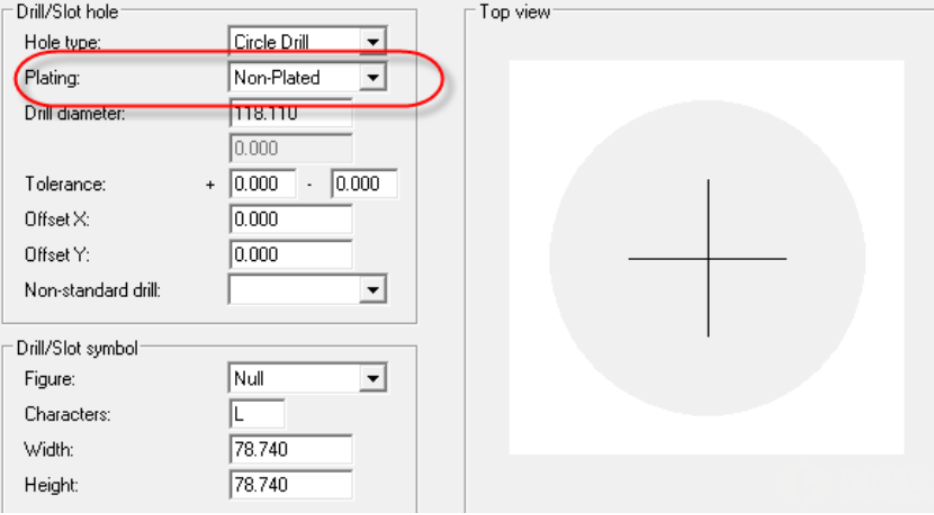

非金属化孔，Non-Plated Through Hole,缩写为NPTH，就是仅仅在板子成品的后工序中，单纯钻一个孔而已，用作机械的定位而已。这个孔跟金属化孔一样，也可以有钻孔跟焊盘，只是过孔的内壁是没有铜的，所有叫做非金属化孔。金属化孔与非金属化孔的最大的区别在于过孔的内壁是否有铜，在PCB版图中看到的非金属化孔的效果如图所示，最显著的特征就是非金属化孔的钻孔大小与焊盘是一样大的。
