本文参考单片机固件中加入版本信息的方式_smt32固件中引入版本信息的方法-优快云博客，并将文中提到的第4步的实现方法分享

这样做的好处该作者也提到了：

这样做的好处是不用担心程序编译后版本信息的位置超出了APP可执行程序的实际大小，而且在实现升级的时候bootloader程序在一开始就可以直接对版本信息进行校验等

1、在main.c程序中加入版本信息， “0x08004000”为应用程序APP的偏移地址，可以按自己的需求修改，Appinfo_t结构体大小必需为0x200的整数倍（原因时中断向量表VECT_TAB_OFFSET的偏移地址必需是0x200的整数倍），这样的话后面设置的中断向量表的偏移地址为0x08004200刚好是0x200的整数倍

typedef struct
{
	char HardWareVer[32];    // 硬件版本
    char SoftWareVer[32];    // 软件版本
    char BuildDate[32];      // 编译日期
    char BuildTime[32];      // 编译时间
    char Reserver[384];      // 预留
}AppInfo_t;

const AppInfo_t __attribute__ ((section(".ARM.__at_0x08004000"))) tAppInfo =
{
    "PK532_V0.0.1",
    "N32L4_V0.0.1",
    "DATE:" __DATE__,
    "TIME:" __TIME__,
};

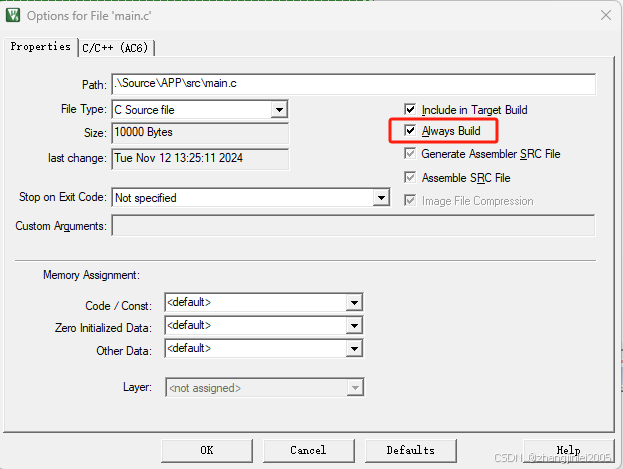

在工程目录下右键main.c的文件，设置如下：（这样每次更新可以自动更新固件日期和时间）

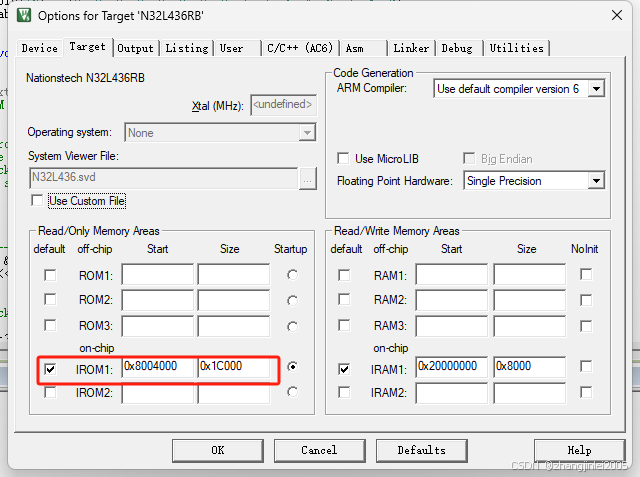

2、修改Keil应用程序APP中的Flash起始地址和大小

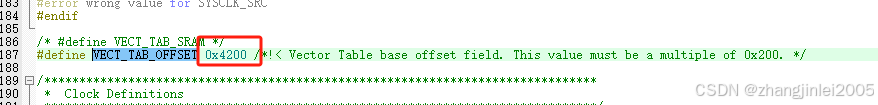

3、修改system_n32l43x.c文件中的中断向量偏移地址为：（注意不是偏移0x4000而是0x4200,因为前0x200加入了固件版本信息）

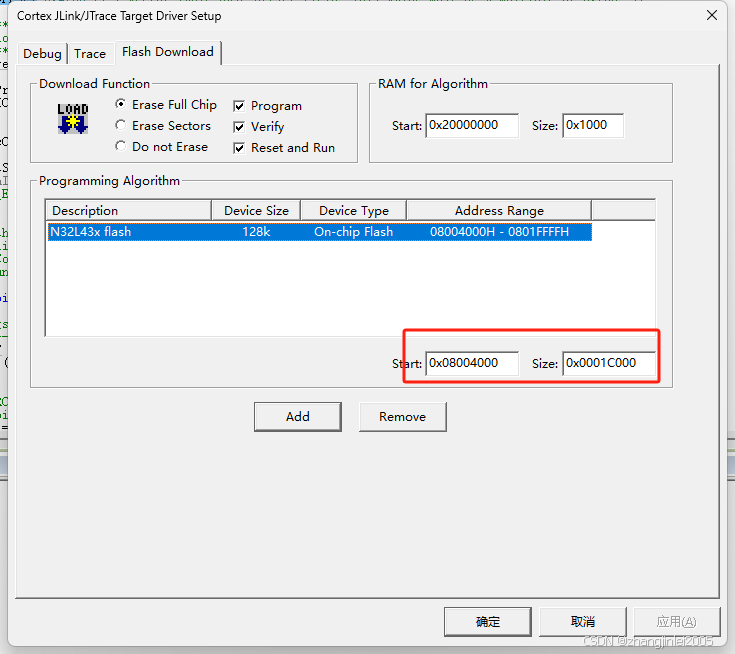

4、修改调式下载Flash地址范围

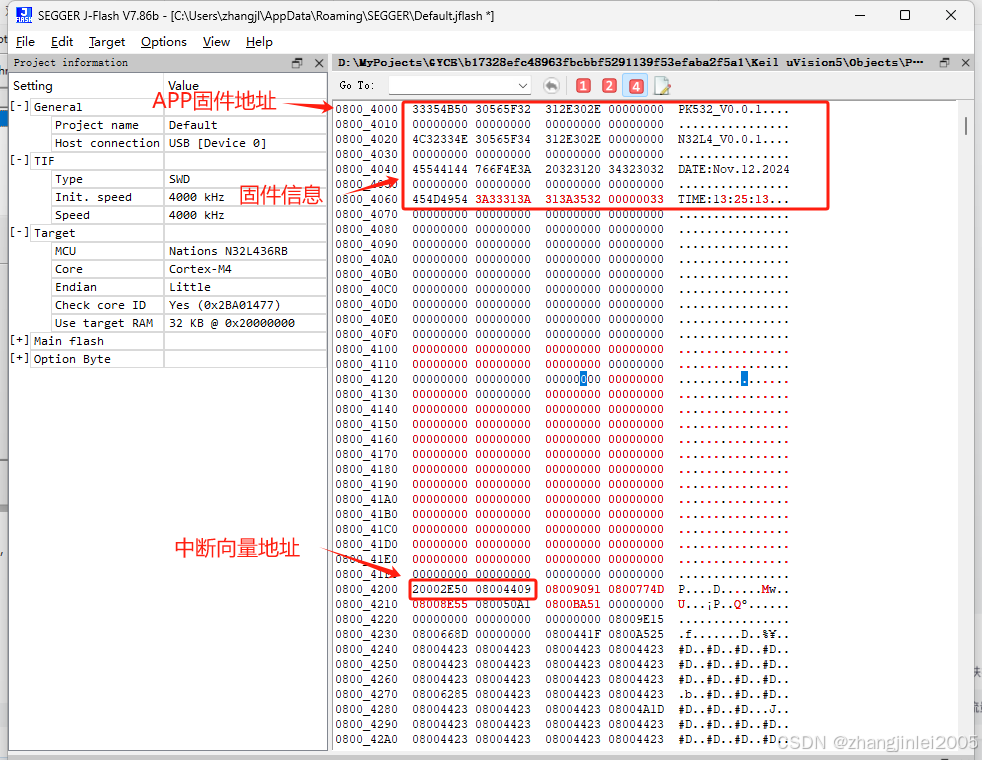

5、全部设置完后编译，将编译后的固件用J—Flash打开固件显示如下

6、boot固件的IAP代码中设置 “iap_load_app(0x08004200)”;（注意APP启动代码的地址是0x08004200不是0x08004000）

void MSR_MSP(uint32_t addr)
{
    __ASM("MSR MSP, r0");			//set Main Stack value
    __ASM("BX r14");
}

iapfun jump2app;

//跳转到应用程序段
//appxaddr:用户代码起始地址.
void iap_load_app(uint32_t appxaddr)
{
	if(((*(__IO uint32_t*)appxaddr)&0x2FFE0000)==0x20000000)	//检查栈顶地址是否合法.
	{
		jump2app=(iapfun)*(__IO uint32_t*)(appxaddr+4);		//用户代码区第二个字为程序开始地址(复位地址)
		MSR_MSP(*(__IO uint32_t*)appxaddr);					//初始化APP堆栈指针(用户代码区的第一个字用于存放栈顶地址)
		jump2app();									//跳转到APP.
	}
}

另外，关于APP程序在中断向量偏移后进行调试的方法可参考该博主的文章：

keil中app烧入地址偏移后在线调试方法_keil app地址偏置调试-优快云博客
