前言

本文介绍组合逻辑和时序逻辑的基础内容。

---

一、组合逻辑

1.组合逻辑电路

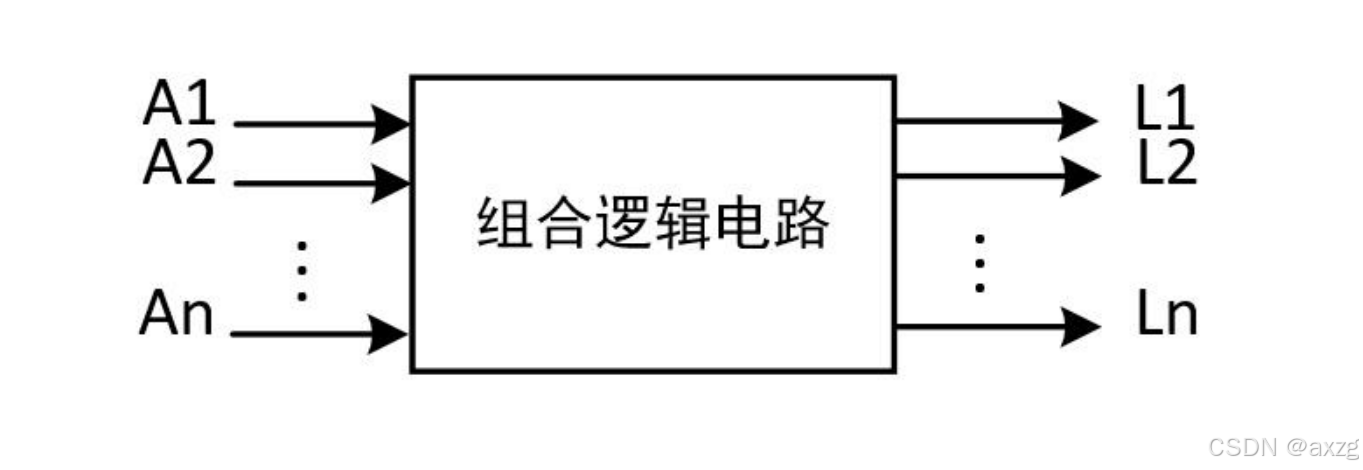

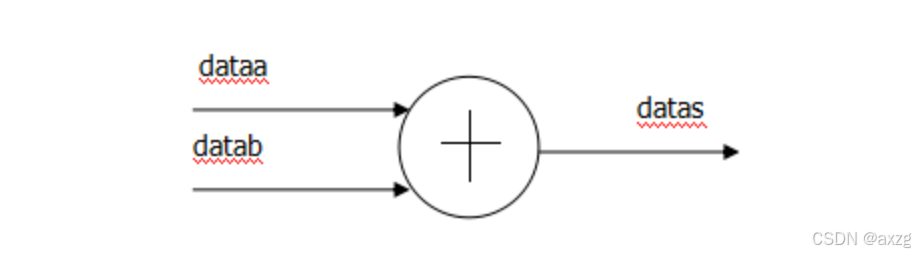

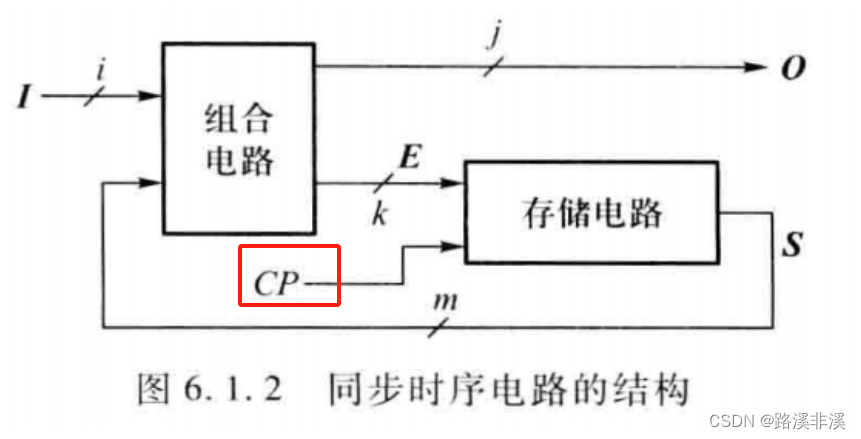

组合逻辑电路，是指在任何时刻，电路的输出状态只取决于同一时刻的输入状态，与电路原来的状态无关。

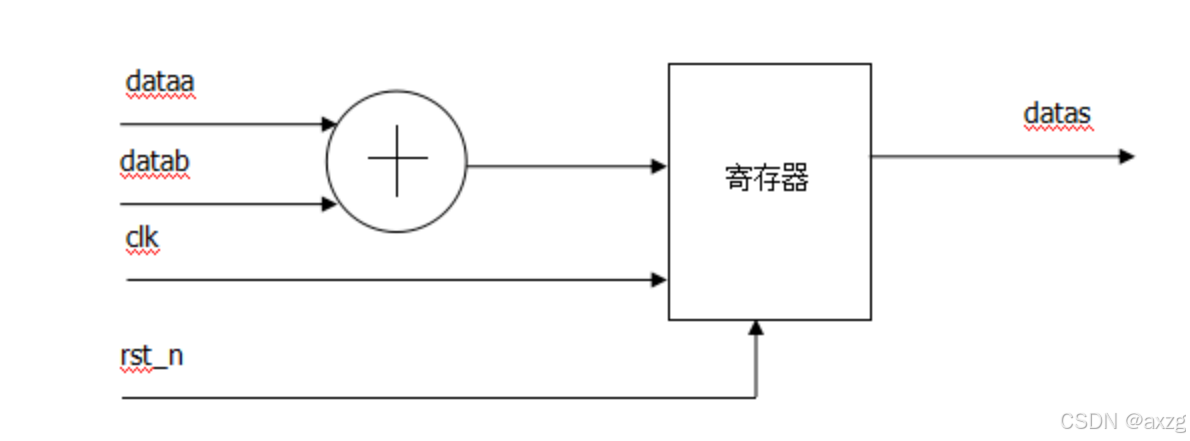

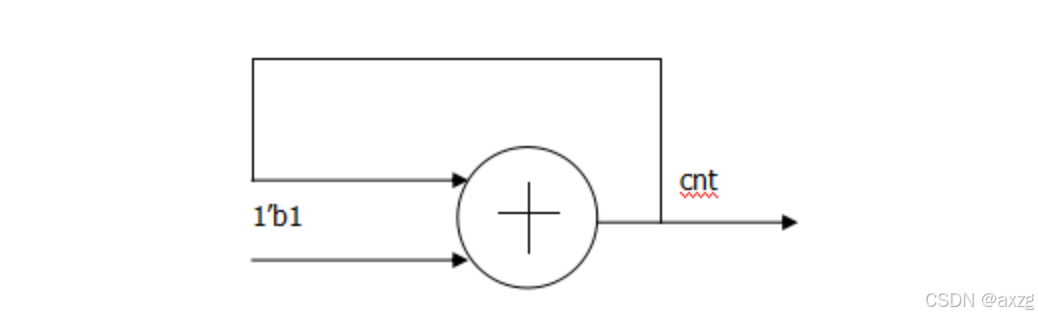

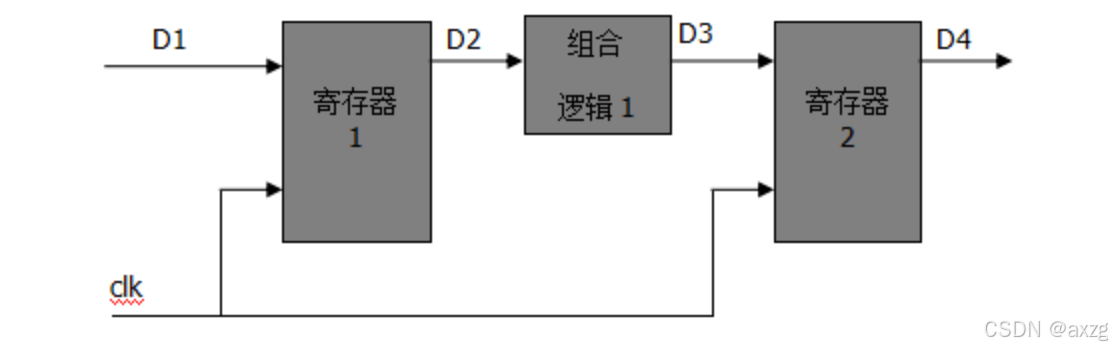

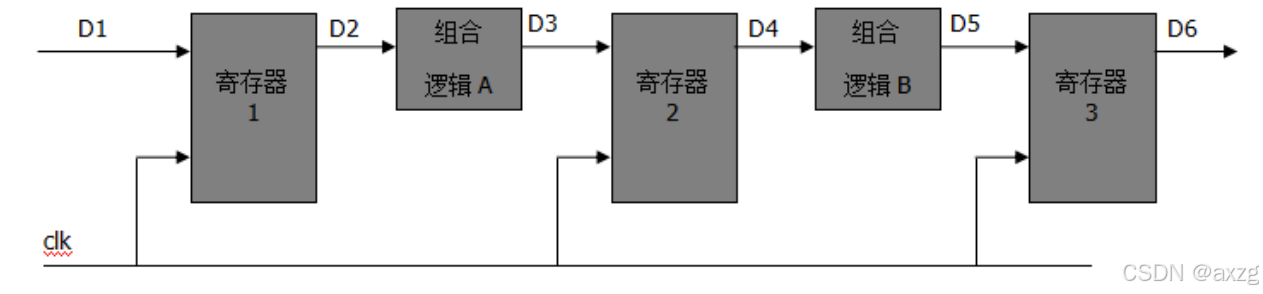

组合逻辑不会保留前一时刻的值，当前的输入一变化，输出立刻变化。

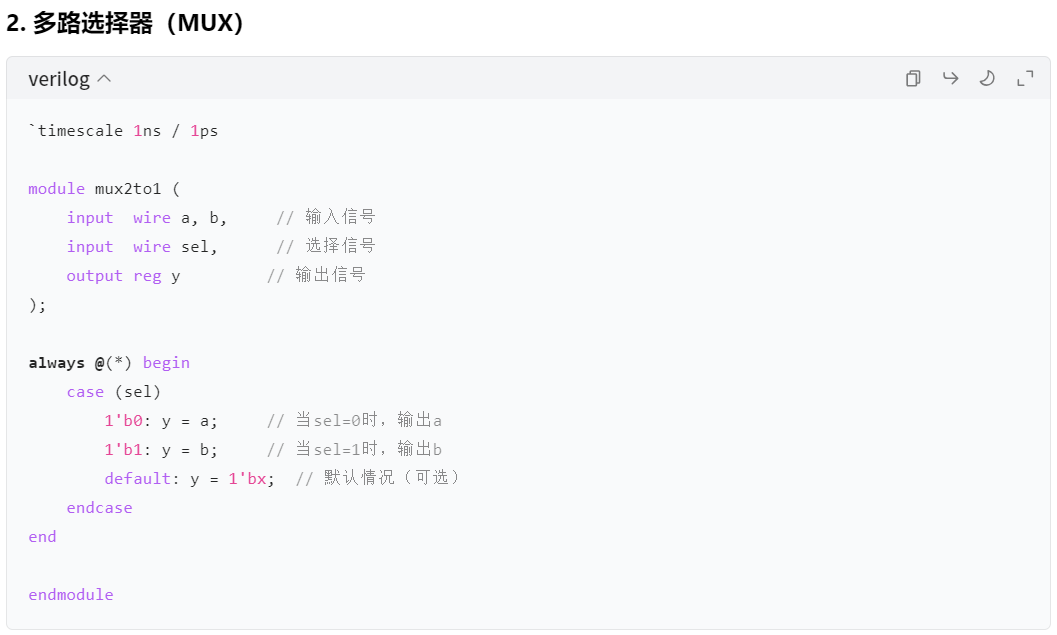

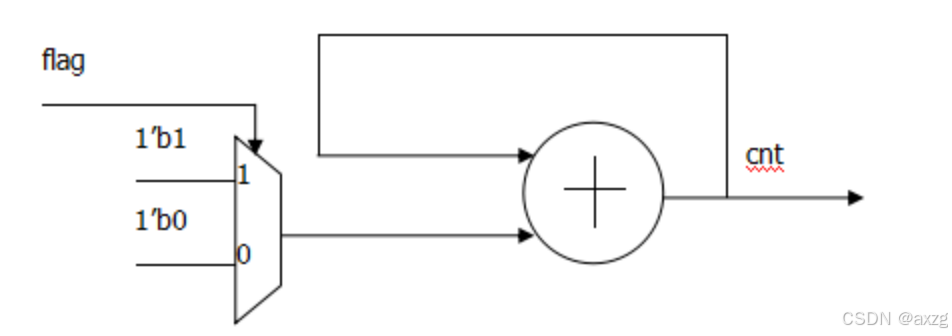

常见的组合逻辑电路：译码器、多路选择器等。

2.组合逻辑的表示方法

组合逻辑的表示方法包括真值表和布尔代数。

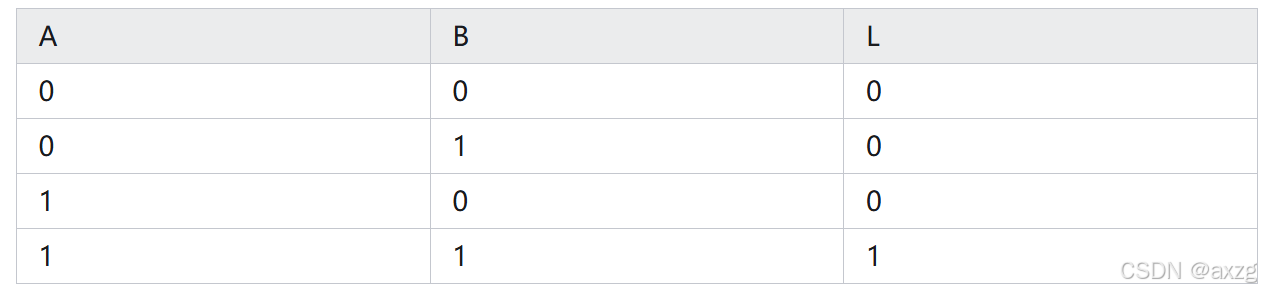

（1）真值表
输入的所有组合与其对应的输出值构成的表格

真值表的特点：
能完全描述任何一种组合逻辑
表的大小随输入个数的增加呈指数增长

（2）布尔代数

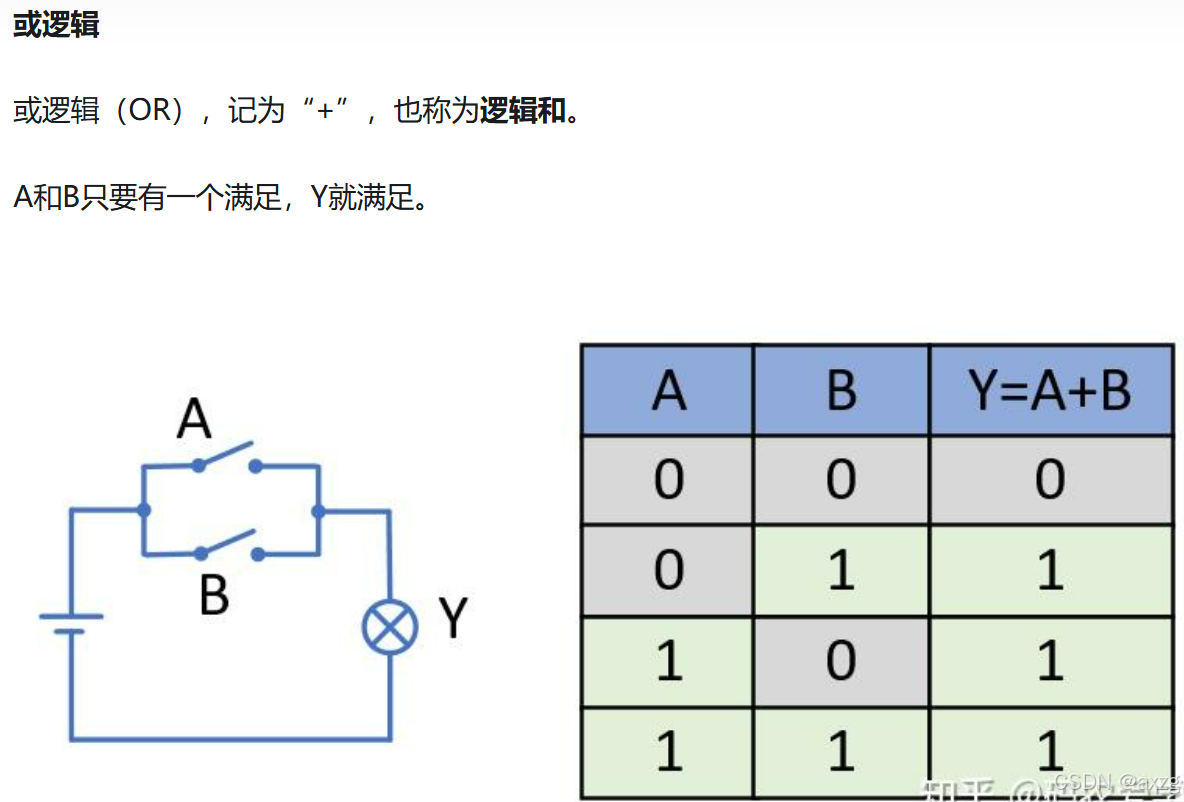

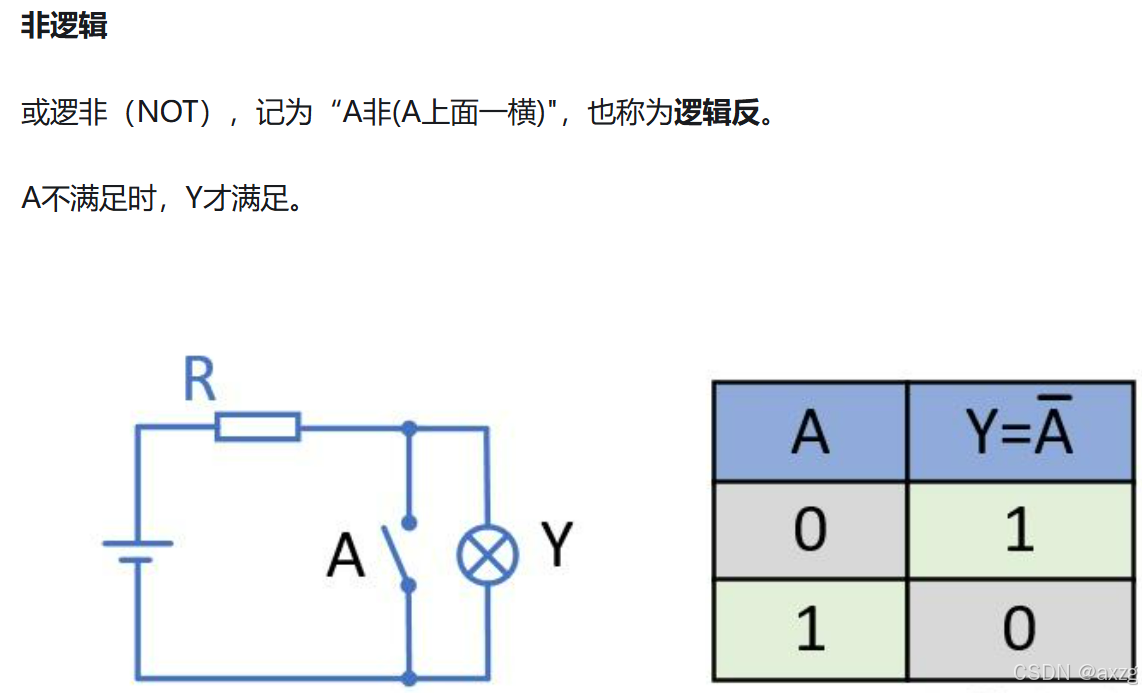

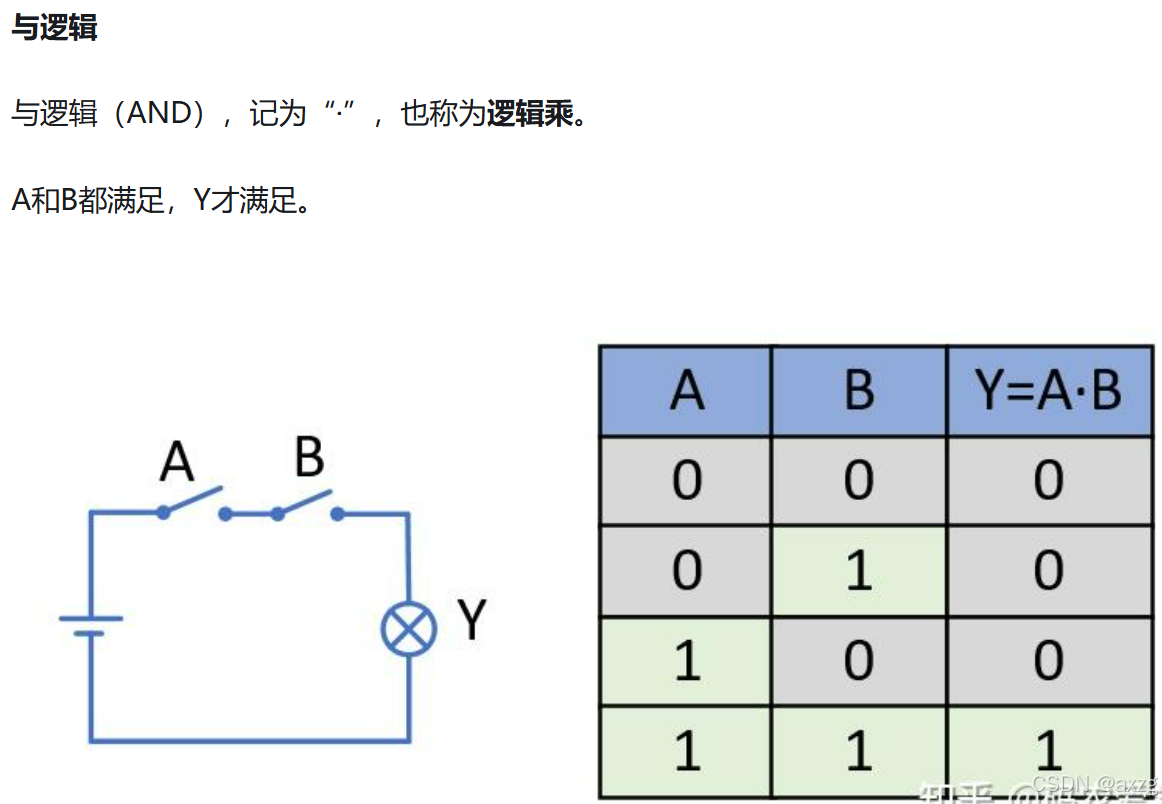

布尔代数中有3种基本运算，与、或、非。

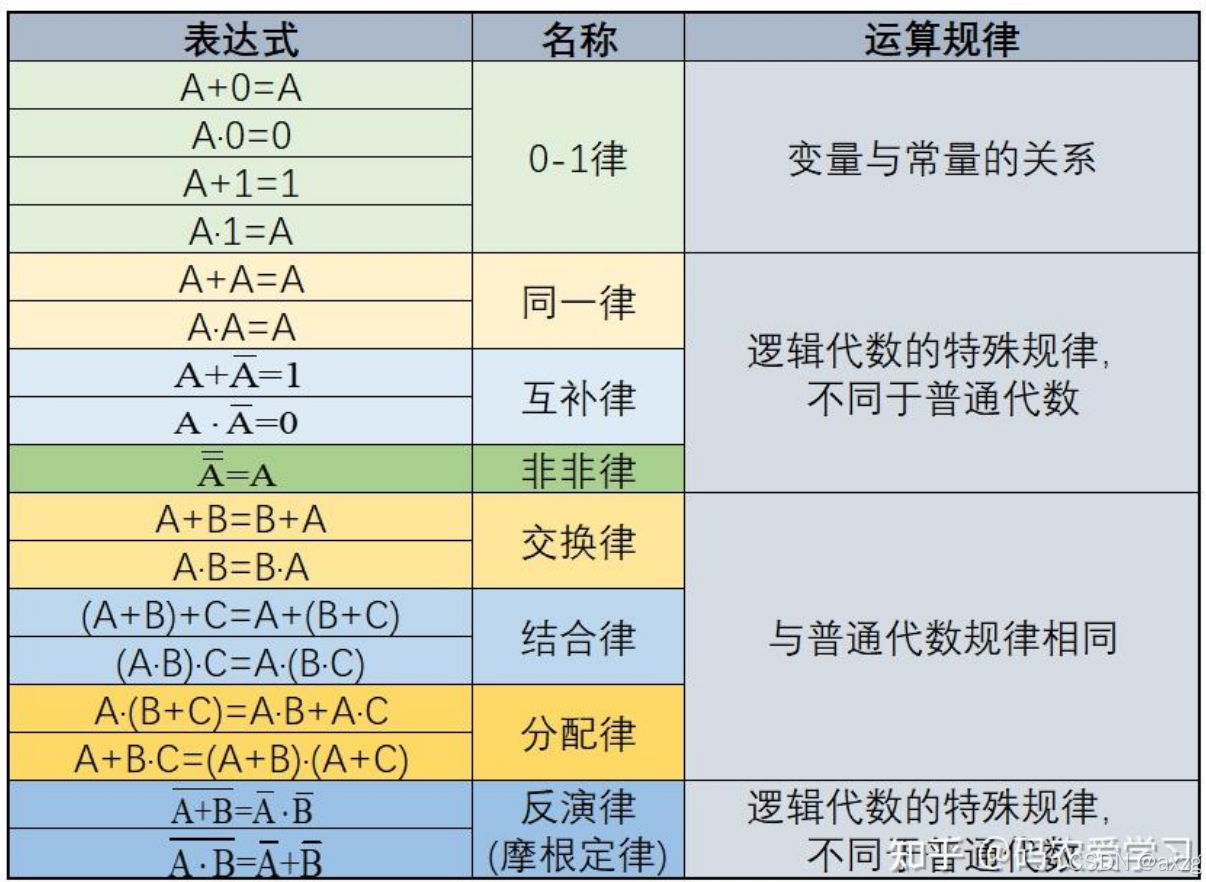

常见的布尔代数定律如下表所示

3.基础结构门电路

门电路可以实现基本的逻辑功能。

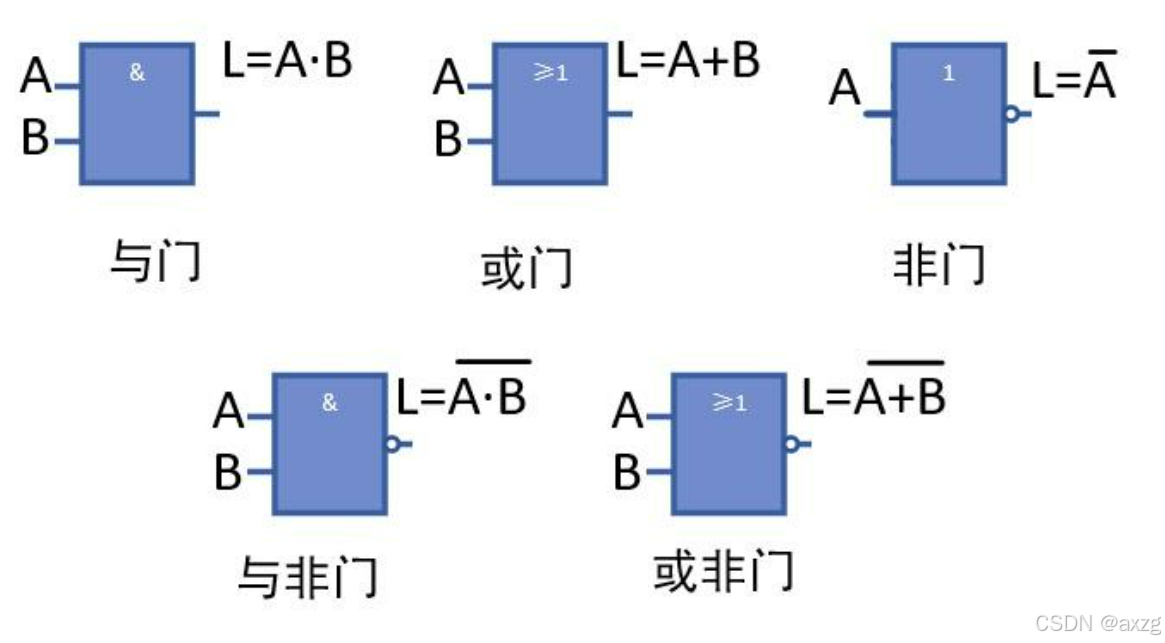

基本的门电路的符号如下：

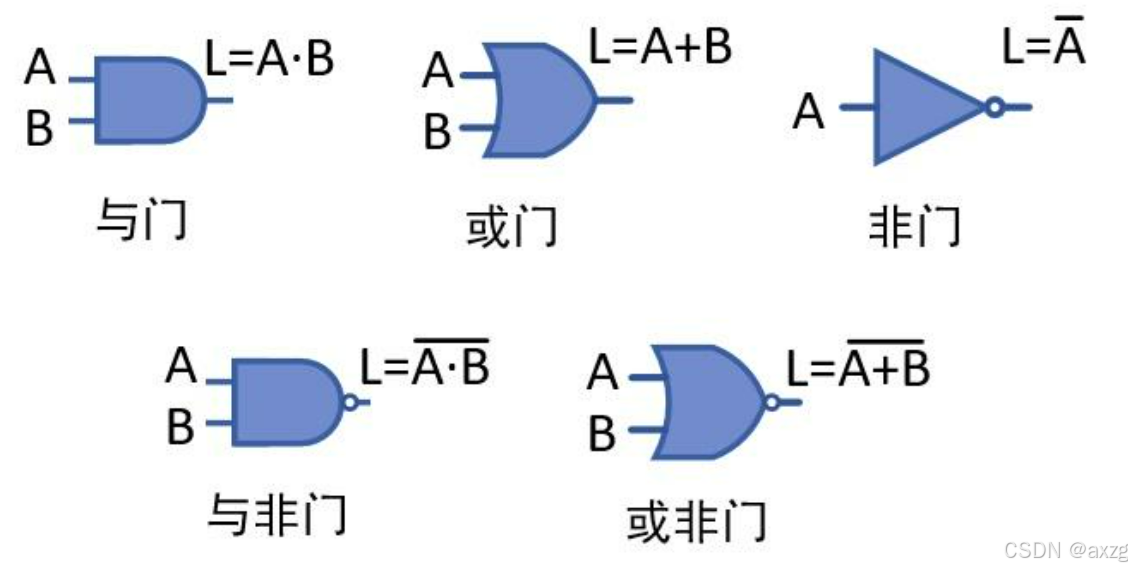

也可以用下面这种符号表示：

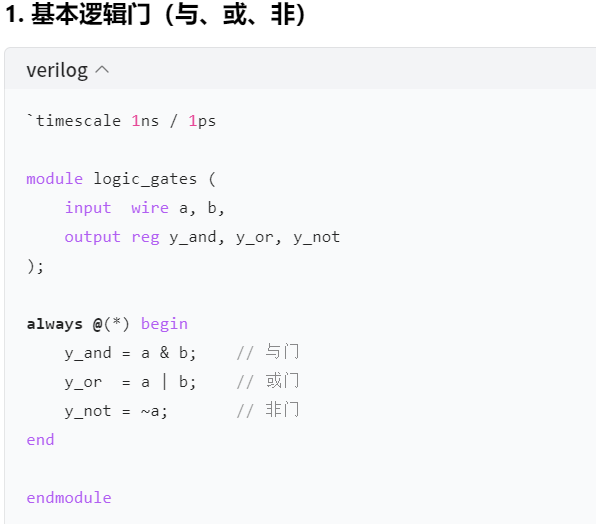

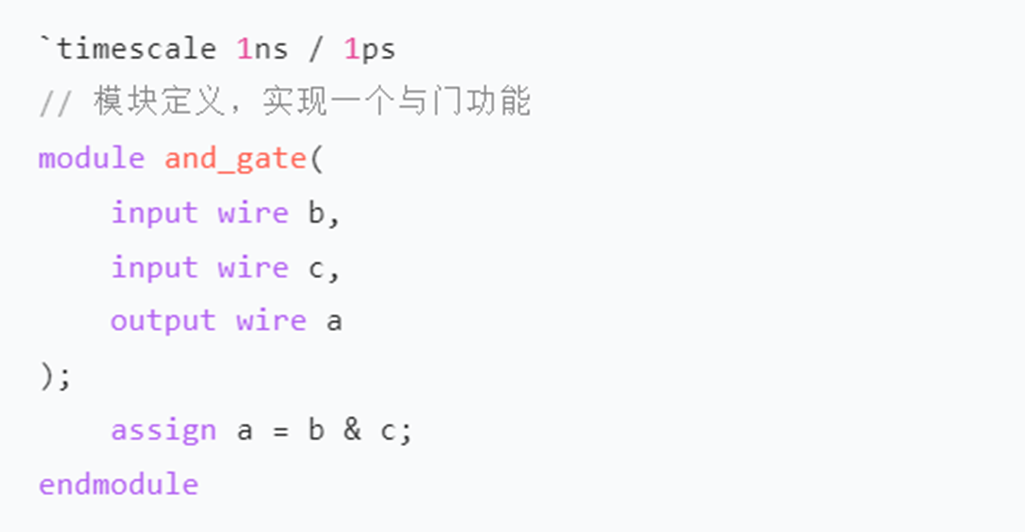

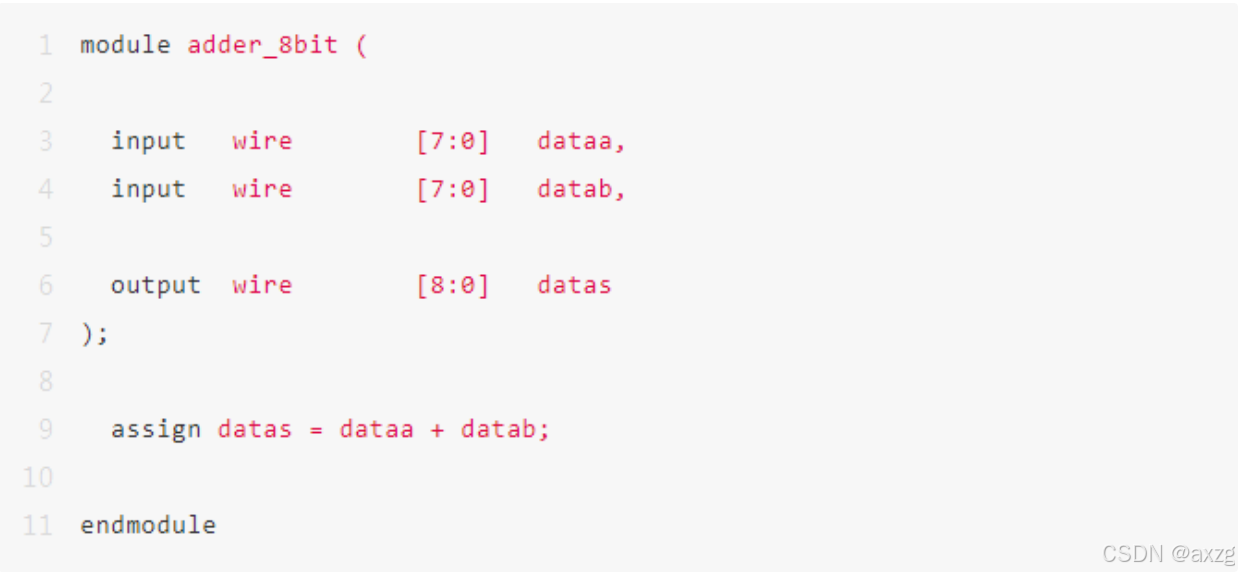

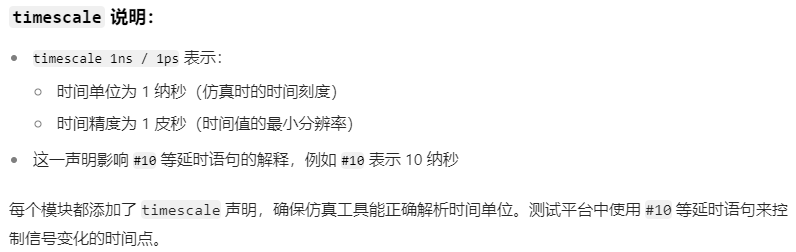

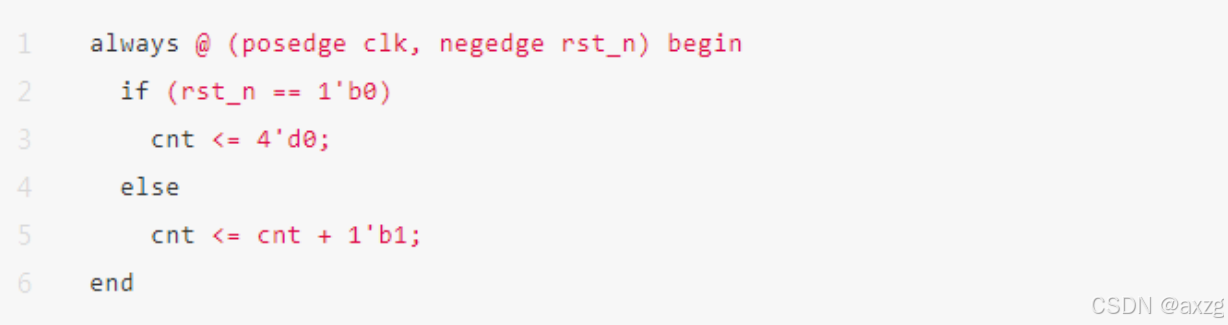

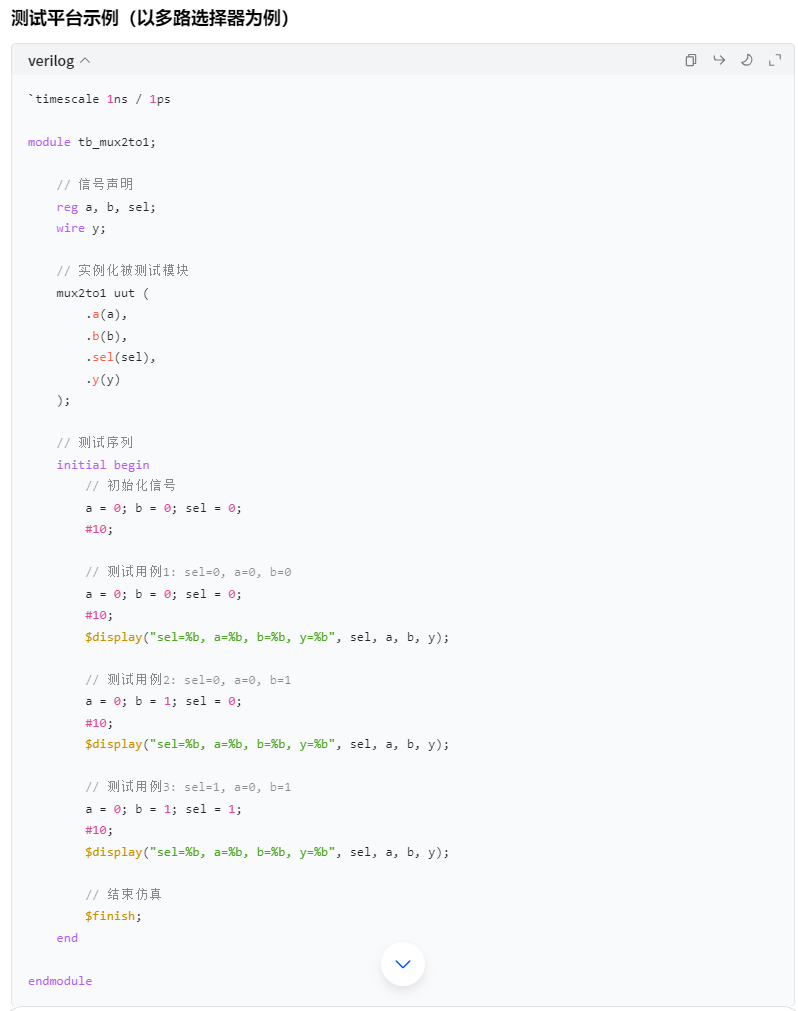

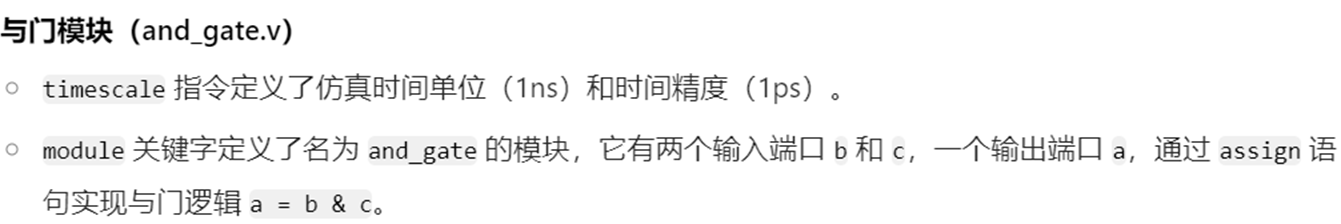

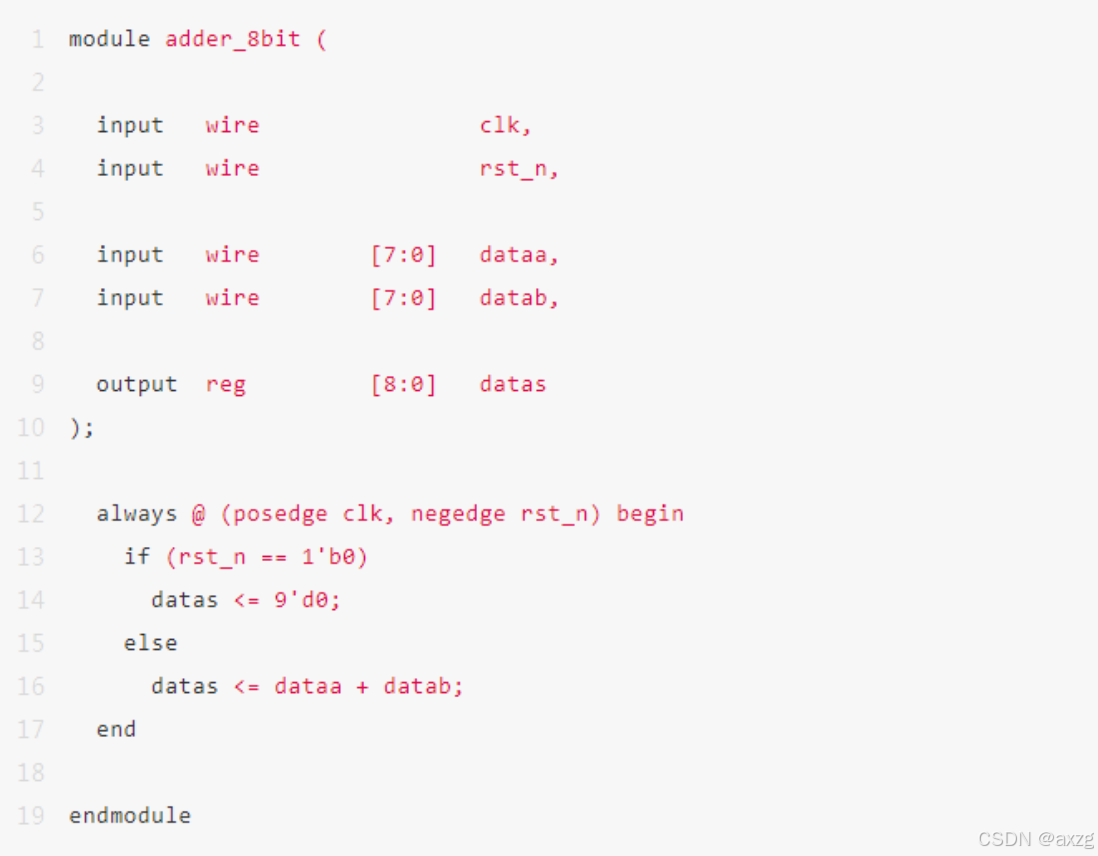

4.组合逻辑的verilog描述

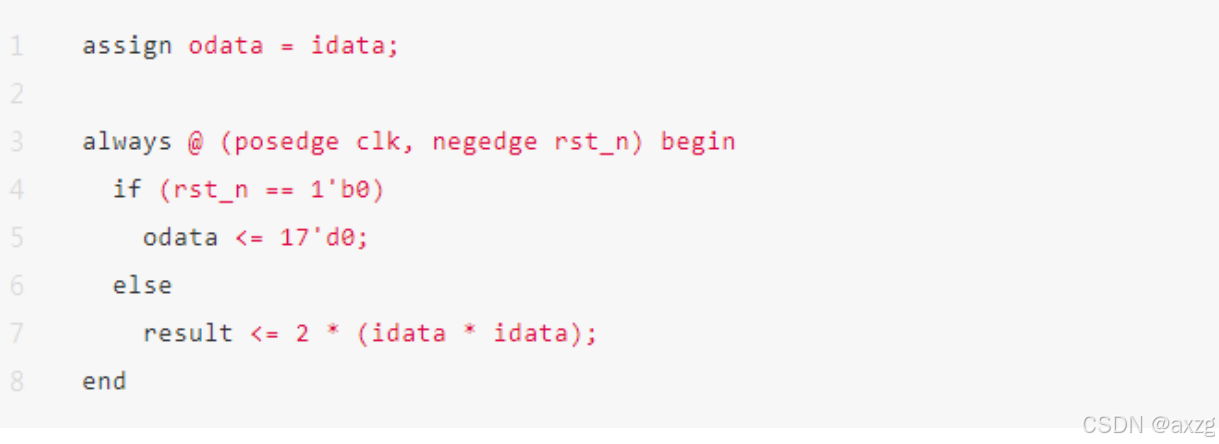

组合逻辑的特点是任意时刻的输出仅仅取决于该时刻的输入，与电路原本的状态无关，逻辑中不牵涉跳变沿信号的处理，组合逻辑的verilog描述方式有两种：

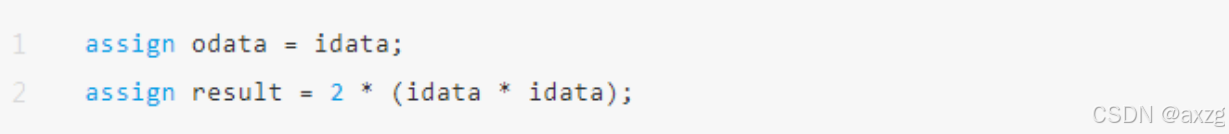

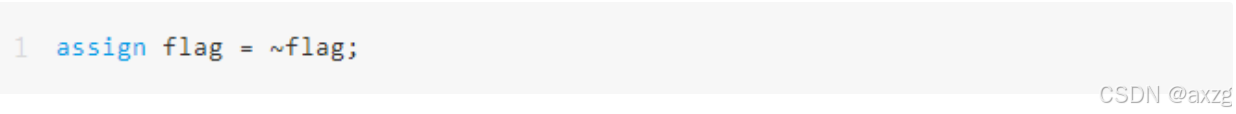

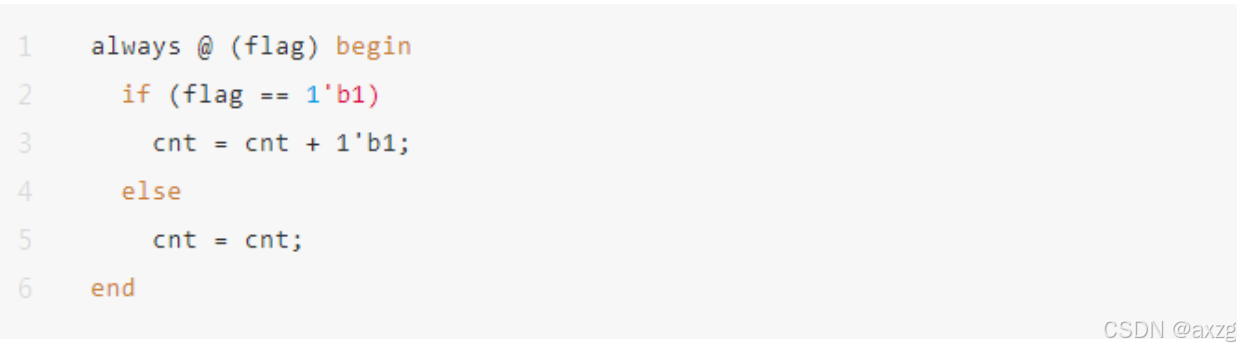

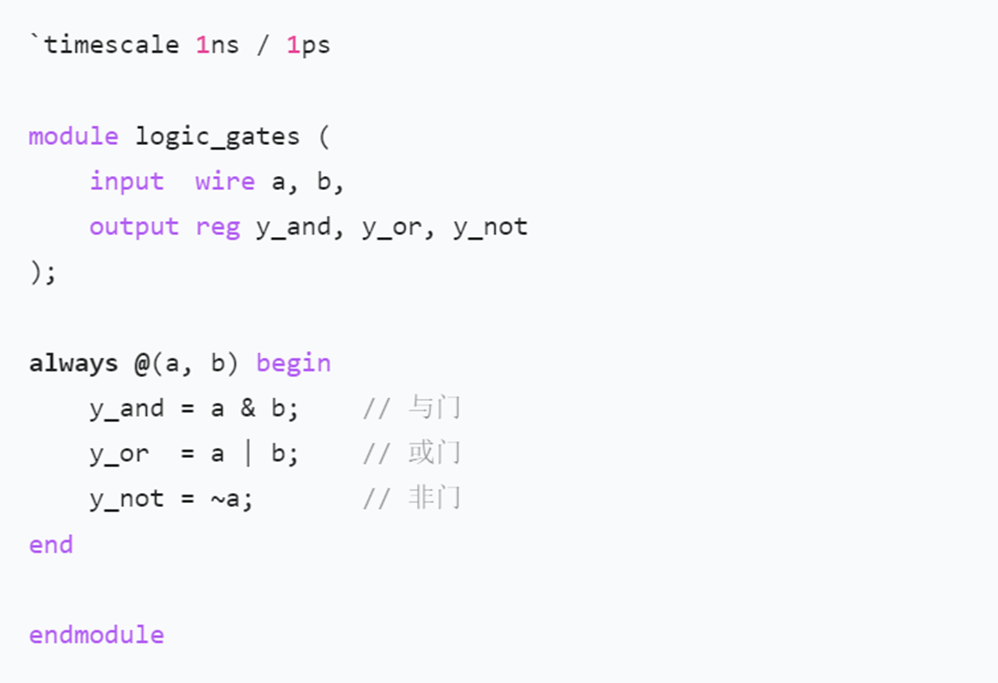

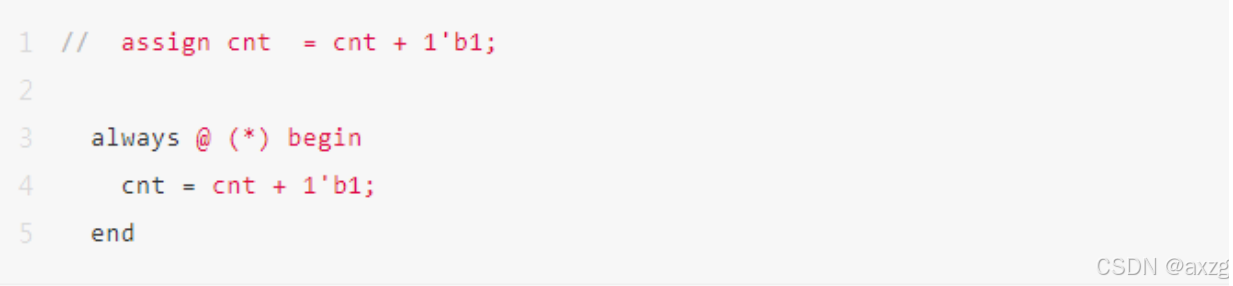

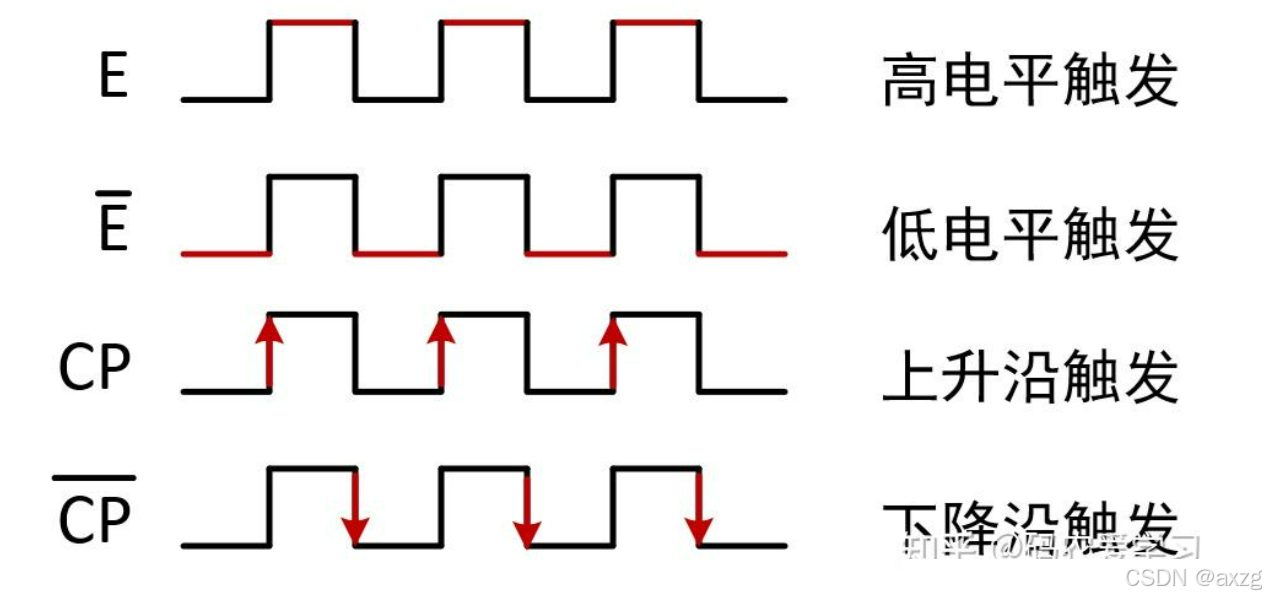

（1）：always @（电平敏感信号列表）

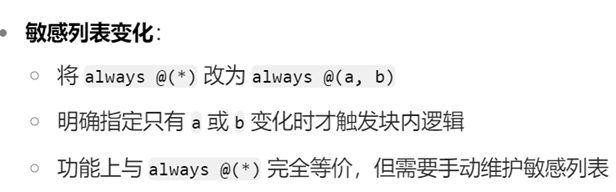

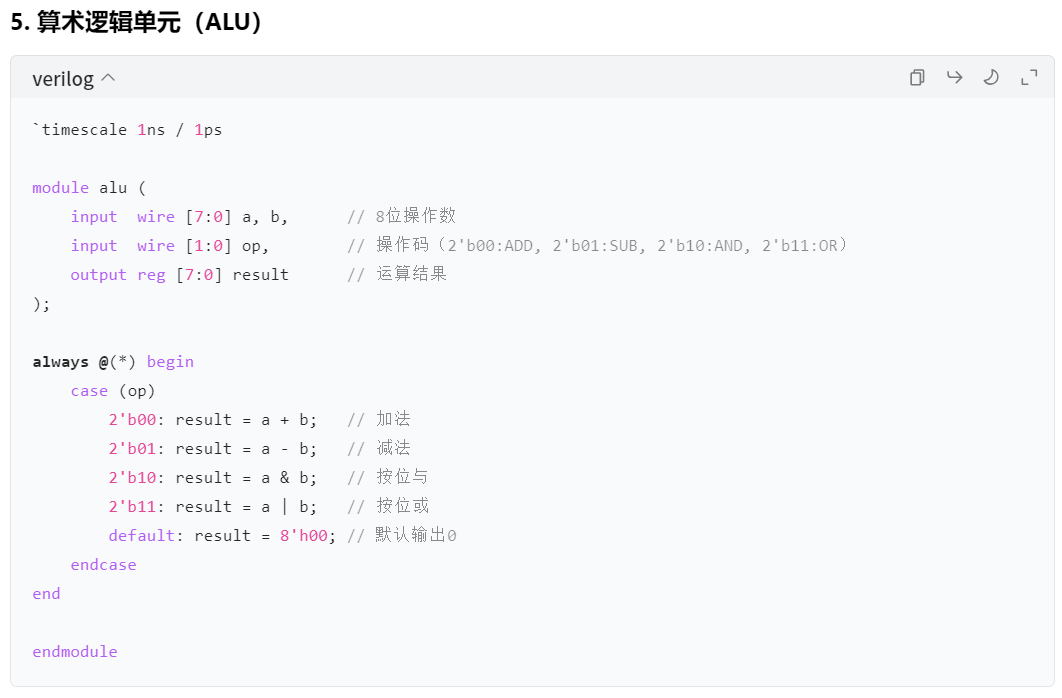

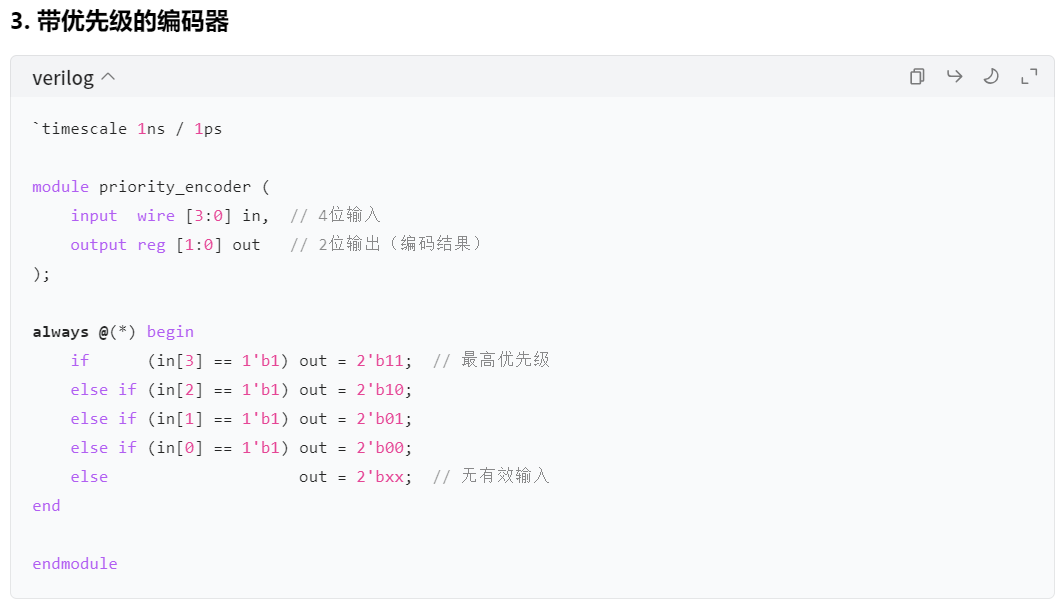

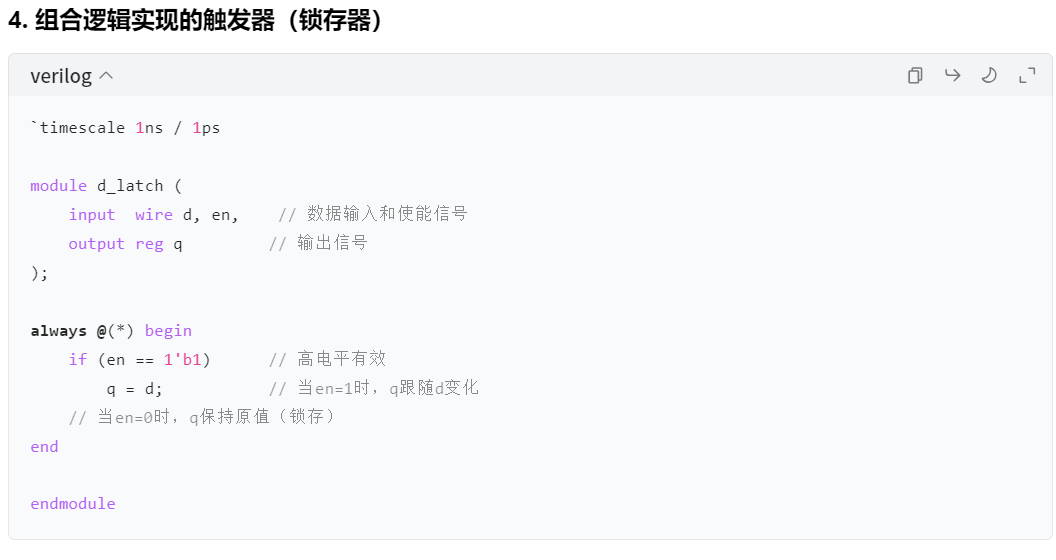

always模块的敏感列表为所有判断条件信号和输入信号，但一定要注意敏感列表的完整性。在always 模块中可以使用if、case 和for 等各种RTL 关键字结构。
由于赋值语句有阻塞赋值和非阻塞赋值两类，建议使用阻塞赋值语句“=”。
