串口通信知识（二）

三、串口通信的握手协议

        在通信中，通信的双方在通信前要对通信的方式进行协商，同时告诉对方已经准备好发送接收数据。这个过程就成为握手。握手成功就表示建立了通信的链路，可以进行数据传递了。

        RS-232标准通行方式允许简单连接三线：Tx、Rx和地线。但是对于数据传输，双方必须对数据定时采用使用相同的波特率。尽管这种方法对于大多数应用已经足够，但是对于接收方过载的情况这种使用受到限制。这时需要串口的握手功能。在这一部分，我们讨论三种最常用的RS-232握手形式：软件握手、硬件握手和Xmodem。

        3.1 软件握手

        我们讨论的第一种握手是软件握手。通常用在实际数据是控制字符的情况，类似于GPIB使用命令字符串的方式。必须的线仍然是三根：Tx，Rx和地线，因为控制字符在传输线上和普通字符没有区别，函数SetXModem允许用户使能或者禁止用户使用两个控制字符XON和OXFF。这些字符在通信中由接收方发送，使发送方暂停。
    例如：假设发送方以高波特率发送数据。在传输中，接收方发现由于CPU忙于其他工作，输入buffer已经满了。为了暂时停止传输，接收方发送XOFF，典型的值是十进制19，即十六进制13，直到输入buffer空了。一旦接收方准备好接收，它发送XON，典型的值是十进制17，即十六进制11，继续通信。输入buffer半满时，LabWindows发送XOFF。此外，如果XOFF传输被打断，LabWindows会在buffer达到75％和90％时发送XOFF。显然，发送方必须遵循此守则以保证传输继续。

     3.2 硬件握手

        第二种是使用硬件线握手。和Tx和Rx线一样，RTS/CTS和DTR/DSR一起工作，一个作为输出，另一个作为输入。第一组线是RTS（Request to Send）和CTS（Clear to Send）。当接收方准备好接收数据，它置高RTS线表示它准备好了，如果发送方也就绪，它置高CTS，表示它即将发送数据。另一组线是DTR（Data Terminal Ready）和DSR（Data Set Ready）。这些现主要用于Modem（调制解调器）通信。使得串口和Modem通信他们的状态。例如：当Modem已经准备好接收来自PC的数据，它置高DTR线，表示和电话线的连接已经建立。读取DSR线置高，PC机（个人计算机）开始发送数据。一个简单的规则是DTR/DSR用于表示系统通信就绪，而RTS/CTS用于单个数据包的传输。
    在LabWindows，函数SetCTSMode使能或者禁止使用硬件握手。如果CTS模式使能，LabWindows使用如下规则：
    当PC发送数据： RS-232库必须检测CTS线高后才能发送数据。
    当PC接收数据：如果端口打开，且输入队列有空接收数据，库函数置高RTS和DTR；如果输入队列90％满，库函数置低RTS，但使DTR维持高电平；如果端口队列近乎空了，置高RTS，但使DRT维持高电平；如果端口关闭，库函数置低RTS和DTR。


        3.3 XModem握手

        最后讨论的握手叫做XModem文件传输协议。这个协议在Modem通信中非常通用。尽管它通常使用在Modem通信中，XModem协议能够直接在其他遵循这个协议的设备通信中使用。在LabWindows中，实际的XModem应用对用户隐藏了。只要PC和其他设备使用XModem协议，在文件传输中就使用LabWindows的XModem函数。函数是XModemConfig，XModemSend和XModemReceive。
       XModem使用介于如下参数的协议：start_of_data、end_of_data、neg_ack、wait_delay、start_delay、max_tries、packet_size。这些参数需要通信双方认定，标准的XModem有一个标准的定义：然而，可以通过XModemConfig函数修改，以满足具体需要。这些参数的使用方法由接收方发送的字符neg_ack确定。这通知发送方其准备接收数据。它开始尝试发送，有一个超时参数start_delay；当超时的尝试超过max_ties次数，或者收到接收方发送的start_of_data，发送方停止尝试。如果从发送方收到start_of_data，接收方将读取后继信息数据包。包中含有包的数目、包数目的补码作为错误校验、packet_size字节大小的实际数据包，和进一步错误检查的求和校验值。在读取数据后，接收方会调用wait_delay，然后想发送方发送响应。如果发送方没有收到响应，它会重新发送数据包，直到收到响应或者超过重发次数的最大值max_tries。如果一直没有收到响应，发送方通知用户传输数据失败。
        由于数据必须以pack_size个字节按包发送，当最后一个数据包发送时，如果数据不够放满一个数据包，后面会填充ASCII码NULL（0）字节。这导致接收的数据比原数据多。在XModem情况下一定不要使用XON/XOFF，因为XModem发送方发出包的数目很可能增加到XON/OFF控制字符的值，从而导致通信故障。

四、串口通信协议

通信协议是指通信双方的一种约定。约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做出统一规定，通信双方必须共同遵守。目前，采用的通信协议有两类：异步协议和同步协议。同步协议又有面向字符和面向比特以及面向字节计数三种。其中，面向字节计数的同步协议主要用于DEC公司的网络体系结构中。

4.1 OSI协议和TCP/IP协议

（1）OSI协议

OSI七层参考模型不是通讯标准，它只给出一个不会由于技术发展而必须修改的稳定模型，使有关标准和协议能在模型定义的范围内开发和相互配合。

一般的通讯协议只符合OSI七层模型的某几层，如： EIA-RS-232-C：实现了物理层。 IBM的SDLC（同步数据链路控制规程）：数据链路层。ANSI的ADCCP（先进数据通讯规程）：数据链路层IBM的BSC（二进制同步通讯协议）：数据链路层。应用层的电子邮件协议SMTP只负责寄信、POP3只负责收信。

（2）TCP/IP协议

实现了五层协议。

（1）物理层：对应OSI的物理层。

（2）网络接口层：类似于OSI的数据链路层。

（3）Internet层：OSI模型在Internet网使用前提出，未考虑网间连接。

（4）传输层：对应OSI的传输层。

（5）应用层：对应OSI的表示层和应用层。

4.2  串行通信协议

串行通信协议分同步协议和异步协议。

（1）异步通信协议的实例——起止式异步协议

特点与格式：

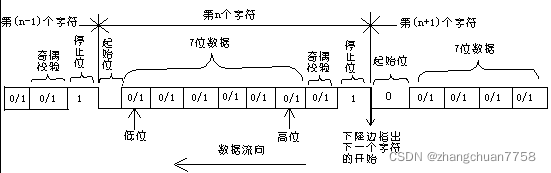

        起止式异步协议的特点是一个字符一个字符传输，并且传送一个字符总是以起始位开始，以停止位结束，字符之间没有固定的时间间隔要求。其格式如图3所示。每一个字符的前面都有一位起始位（低电平，逻辑值0），字符本身有5～7位数据位组成，接着字符后面是一位校验位（也可以没有校验位），最后是一位，或意味半，或二位停止位，停止位后面是不定长度的空闲位。停止位和空闲位都规定为高电平（逻辑值），这样就保证起始位开始处一定有一个下跳沿。

        从图中可以看出，这种格式是靠起始位和停止位来实现字符的界定或同步的，故称为起始式协议。传送时，数据的低位在前，高位在后，图4表示了传送一个字符E的ASCAII码的波形1010001。当把它的最低有效位写到右边时，就是E的ASCII码1000101=45H。

        起／止位的作用：起始位实际上是作为联络信号附加进来的，当它变为低电平时，告诉收方传送开始。它的到来，表示下面接着是数据位来了，要准备接收。而停止位标志一个字符的结束，它的出现，表示一个字符传送完毕。这样就为通信双方提供了何时开始收发，何时结束的标志。传送开始前，发收双方把所采用的起止式格式（包括字符的数据位长度，停止位位数，有无校验位以及是奇校验还是偶校验等）和数据传输速率作统一规定。传送开始后，接收设备不断地检测传输线，看是否有起始位到来。当收到一系列的“1”（停止位或空闲位）之后，检测到一个下跳沿，说明起始位出现，起始位经确认后，就开始接收所规定的数据位和奇偶校验位以及停止位。经过处理将停止位去掉，把数据位拼装成一个并行字节，并且经校验后，无奇偶错才算正确的接收一个字符。一个字符接收完毕，接收设备有继续测试传输线，监视“0”电平的到来和下一个字符的开始，直到全部数据传送完毕。

        由上述工作过程可看到，异步通信是按字符传输的，每传输一个字符，就用起始位来通知收方，以此来重新核对收发双方同步。若接收设备和发送设备两者的时钟频率略有偏差，这也不会因偏差的累积而导致错位，加之字符之间的空闲位也为这种偏差提供一种缓冲，所以异步串行通信的可靠性高。但由于要在每个字符的前后加上起始位和停止位这样一些附加位，使得传输效率变低了，只有约80%。因此，起止协议一般用在数据速率较慢的场合（小于19.2kbit/s）。在高速传送时，一般要采用同步协议。

（2）面向字符的同步协议

特点与格式：这种协议的典型代表是IBM公司的二进制同步通信协议(BSC）。它的特点是一次传送由若干个字符组成的数据块，而不是只传送一个字符，并规定了10个字符作为这个数据块的开头与结束标志以及整个传输过程的控制信息，它们也叫做通信控制字。由于被传送的数据块是由字符组成，故被称作面向字符的协议。

特定字符（控制字符）的定义：由上面的格式可以看出，数据块的前后都加了几个特定字符。SYN是同步字符(synchronous Character），每一帧开始处都有SYN，加一个SYN的称单同步，加两个SYN的称双同步设置同步字符是起联络作用,传送数据时,接收端不断检测,一旦出现同步字符,就知道是一帧开始了。接着的SOH是序始字符（Start Of Header），它表示标题的开始。标题中包括院地址、目的地址和路由指示等信息。STX是文始字符(Start Of Text），它标志着传送的正文（数据块）开始。数据块就是被传送的正文内容，由多个字符组成。数据块后面是组终字符ETB（End Of Transmission Block）或文终字符ETX(End Of Text)，其中ETB用在正文很长、需要分成若干个分数据块、分别在不同帧中发送的场合，这时在每个分数据块后面用文终字符ETX。一帧的最后是校验码，它对从SOH开始到ETX（或ETB）字段进行校验，校验方式可以是纵横奇偶校验或CRC。另外，在面向字符协议中还采用了一些其他通信控制字，它们的名称如下表所示：

名 称	ASCII	EBCDIC
序始(SOH)	0000001	00000001
文始（STX)	0000010	00000010
组终(ETB)	0010111	00100110
文终（ETX)	0000011	00000011
同步(SYN)	0010110	00110010
送毕(EOT)	0000100	00110111
询问(ENQ)	0000101	00101101
确认(ACK)	0000110	00101110
否认（NAK)	0010101	00111101
转义(DLE)	0010000	00010000

数据透明的实现：面向字符的同步协议，不象异步起止协议那样，需要在每个字符前后附加起始和停止位，因此，传输效率提高了。同时，由于采用了一些传输控制字，故增强了通信控制能力和校验功能。但也存在一些问题，例如，如何区别数据字符代码和特定字符代码的问题，因为在数据块中完全有可能出现与特定字符代码相同的数据字符，这就会发生误解。比如正文有个与文终字符ETX的代码相同的数据字符，接收端就不会把它当作为普通数据处理，而误认为是正文结束，因而产生差错。因此，协议应具有将特定字符作为普通数据处理的能力，这种能力叫做“数据透明”。为此，协议中设置了转移字符DLE(Data Link Escape)。当把一个特定字符看成数据时，在它前面要加一个DLE，这样接收器收到一个DLE就可预知下一个字符是数据字符，而不会把它当作控制字符来处理了。DLE本身也是特定字符，当它出现在数据块中时，也要在它前面加上另一个DLE。这种方法叫字符填充。字符填充实现起来相当麻烦，且依赖于字符的编码。正是由于以上的缺点，故又产生了新的面向比特的同步协议。

（3）面向比特的同步协议

特点与格式：面向比特的协议中最具有代表性的是IBM的同步数据链路控制规程SDLC（Synchronous Data Link Control),国际标准化组织ISO(International Standard Organization）的高级数据链路控制规程HDLC（High Level Data link Control),美国国家标准协会(Americal National Standard Institute)的先进数据通信规程ADCCP(Advanced Data Communication Control Procedure)。这些协议的特点是所传输的一帧数据可以是任意位，而且它是靠约定的位组合模式，而不是靠特定字符来标志帧的开始和结束，故称“面向比特”的协议。这中协议的一般帧格式如图5所示：

帧信息的分段：由上图可见，SDLC/HDLC的一帧信息包括以下几个场(Filed），所有场都是从有效位开始传送。

（1）SDLC/HDLC标志字符：SDLC/HDLC协议规定，所有信息传输必须以一个标志字符开始，且以同一个字符结束。这个标志字符是　01111110，称标志场(F)。从开始标志到结束标志之间构成一个完整的信息单位，称为一帧(Frame)。所有的信息是以帧的形传输的，而标志字符提供了每一帧的边界。接收端可以通过搜索“01111110”来探知帧的开头和结束，以此建立帧同步。

（2）地址场和控制场：在标志场之后，可以有一个地址场A(Address）和一个控制场C(Control)。地址场用来规定与之通信的次站的地址。控制场可规定若干个命令。SDLC规定A场和C场的宽度为8位或16位。接收方必须检查每个地址字节的第一位，如果为“0”，则后面跟着另一个地址字节；若为“1”，则该字节就是最后一个地址字节。同理，如果控制场第一个字节的第一位为为“0”，则还有第二个控制场字节，否则就只有一个字节。

（3）信息场：跟在控制场之后的是信息场I(Information)。I场包含有要传送的数据，并不是每一帧都必须有信息场。即数据场可以为0，当它为0时，则这一帧主要是控制命令。

（4）帧校验信息：紧跟在信息场之后的是两字节的争校验，帧校验场称为FC(Frame Check)场或称为帧校验序列FCS(Frame check Squence)。SDLC/HDLC均采用16位循环冗余校验码CRC（Cyclic Redundancy Code)。除了标志场和自动插入的“0”以外，所有的信息都参加CRC计算。

五、定义

串行接口

        串行接口是一种可以将接受来自CPU的并行数据字符转换为连续的串行数据流发送出去，同时可将接受的串行数据流转换为并行的数据字符供给CPU的器件。一般完成这种功能的电路，我们称为串行接口电路。

串口通信

        串口通信是指外设和计算机间，通过数据信号线 、地线、控制线等，按位进行传输数据的一种通讯方式。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。

串口

        串口是计算机上一种非常通用的设备通信协议。大多数计算机（不包括笔记本电脑）包含两个基于RS-232的串口。串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。同时，串口通信协议也可以用于获取远程采集设备的数据。

RS-232

        RS-232（ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。可用于许多用途，比如连接鼠标、打印机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际应用中RS-232的传输长度或者速度常常超过标准的值。RS-232只限于PC串口和设备间点对点的通信。RS-232串口通信最远距离是50英尺（15.24米）。

1英尺=0.3048米 1英尺=12英寸  1尺=0.33333米=30.333厘米  1尺= 10寸
