UML类图

UML类图

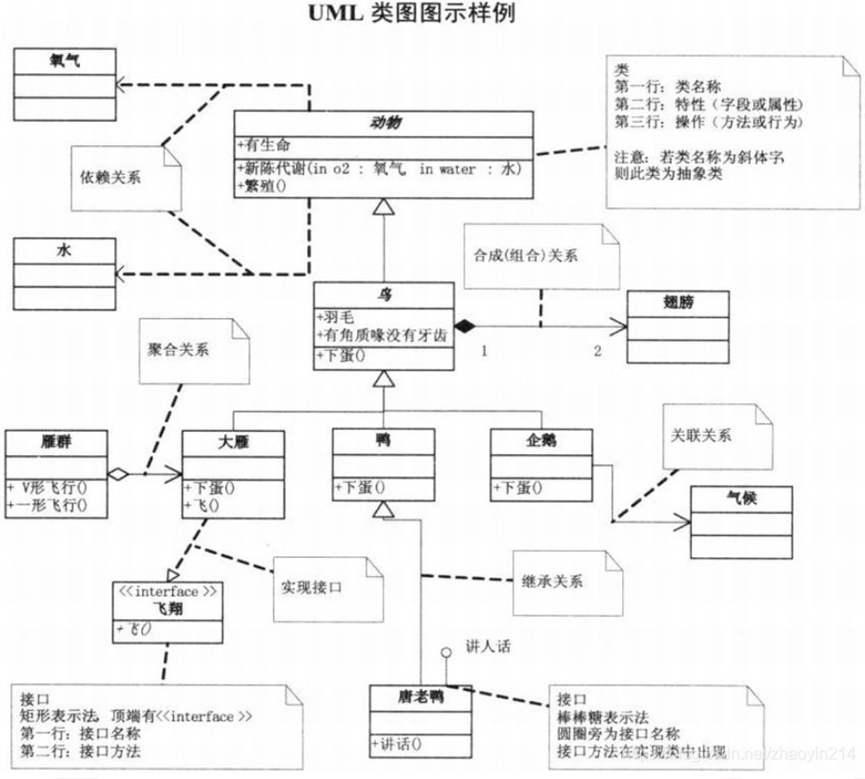

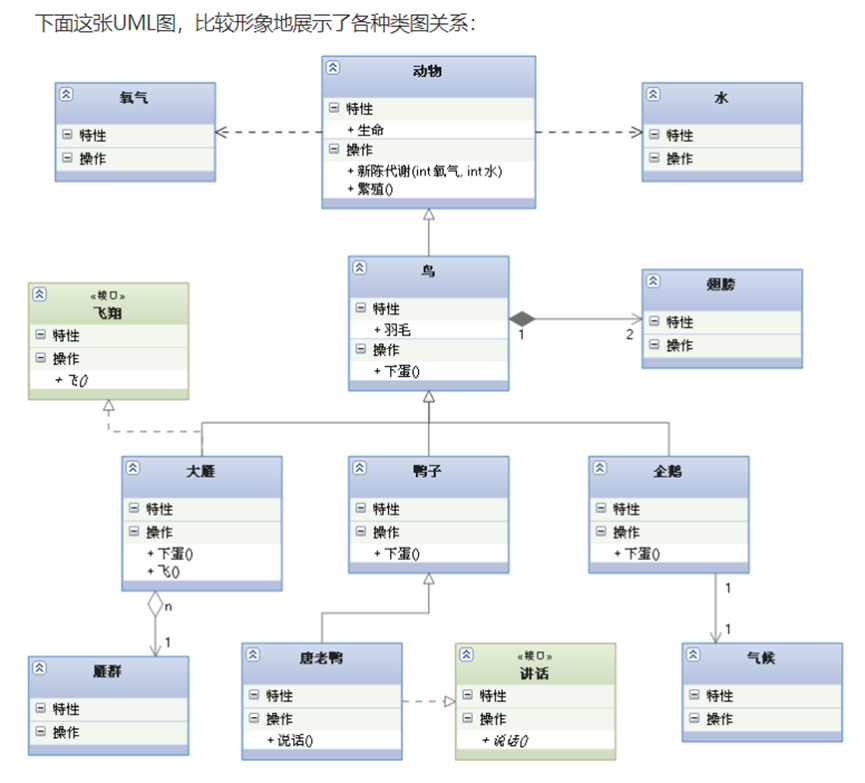

        UML类图中，包含以下几种关系: 泛化（Generalization）, 实现（Realization），关联（Association)，聚合（Aggregation），组合(Composition)，依赖(Dependency)。

UML类图简介

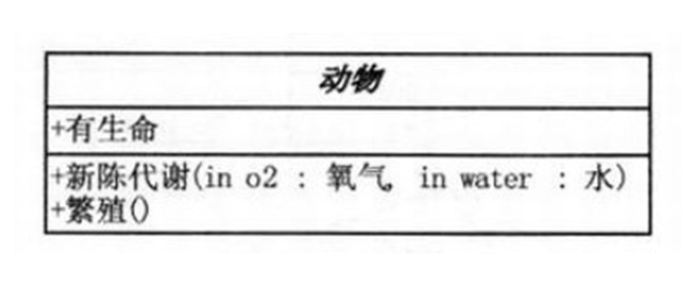

​​  类图​​（例如：动物）：类（class）用矩形框表示，类图分三层（如下图）：

第一层是类名，如果是抽象类，则用斜体显示；

第二层是类的特性，通常是字段和属性；

第三层是类的操作，通常是方法或行为。

前置符号：

​​+​​表示​​public​​；

​​-​​表示​​private​​；

​​#​​表示​​protected​​​​，​​

_下划线表示static，

斜体表示抽象。

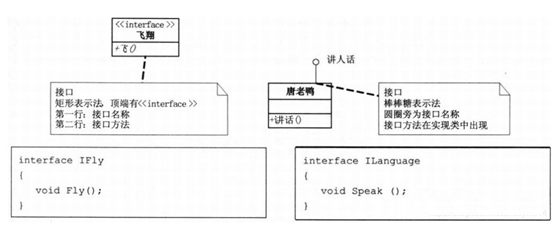

​​        ​接口图​​（例如：飞翔）：接口（interface）用矩形框表示，接口图分两层，第一层是接口名，顶端有​​<<interface>>​​；第二层是接口方法。

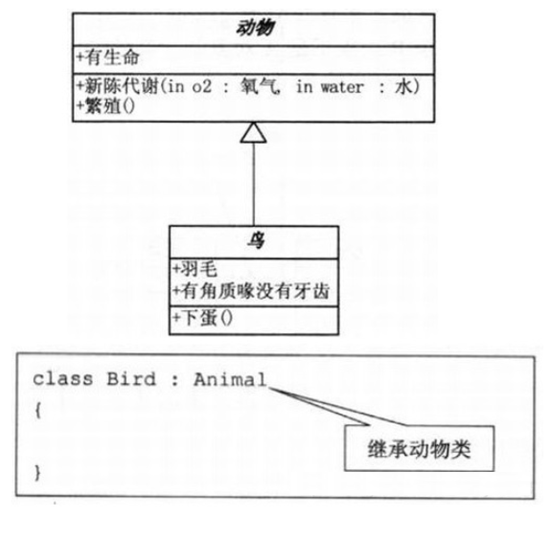

1.泛化关系（Generalization）

​​表示形式​​：用空心三角形 + 实线表示；

【泛化关系】：又称继承关系，表示一般与特殊的关系，它指定了子类如何特化父类的所有特征和行为。例如：鸟是动物的一种，即有鸟的特性也有动物的共性。

【箭头指向】：带三角箭头的实线，箭头指向父类。

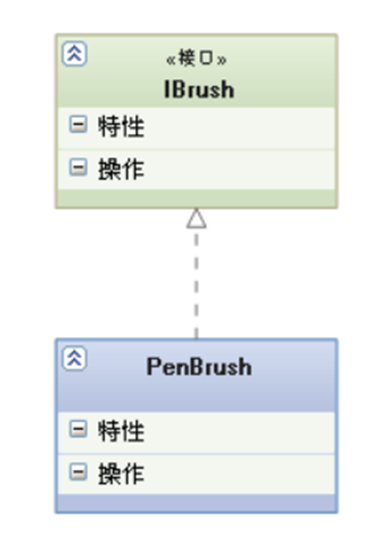

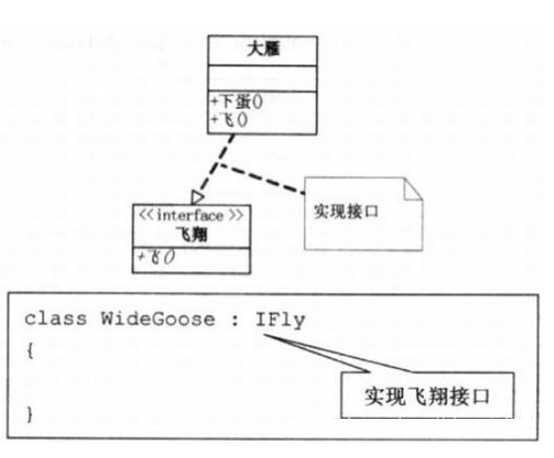

2.实现（Realization）

​​​表示形式​​：用空心三角形 + 虚线表示；

【实现关系】：是一种类与接口的关系，表示类是接口所有特征和行为的实现.

【箭头指向】：带三角箭头的虚线，箭头指向接口

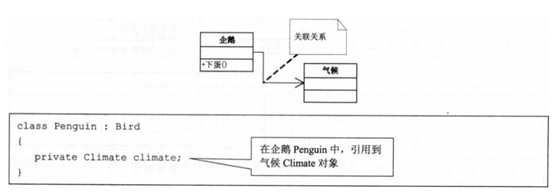

3.关联（Association)

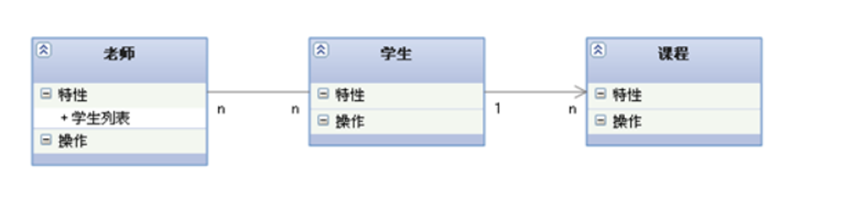

​​关联​​关系：一个类“知道”另一个类（如引用另一个类对象作为成员），是一种拥有的关系，它使一个类知道另一个类的属性和方法；如：老师与学生，丈夫与妻子关联可以是双向的，也可以是单向的。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。

​​表示形式​​：用实线箭头表示；

【代码体现】：成员变量

【箭头及指向】：带普通箭头的实心线，指向被拥有者

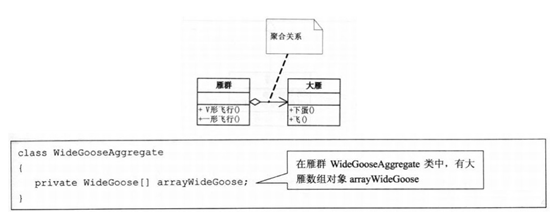

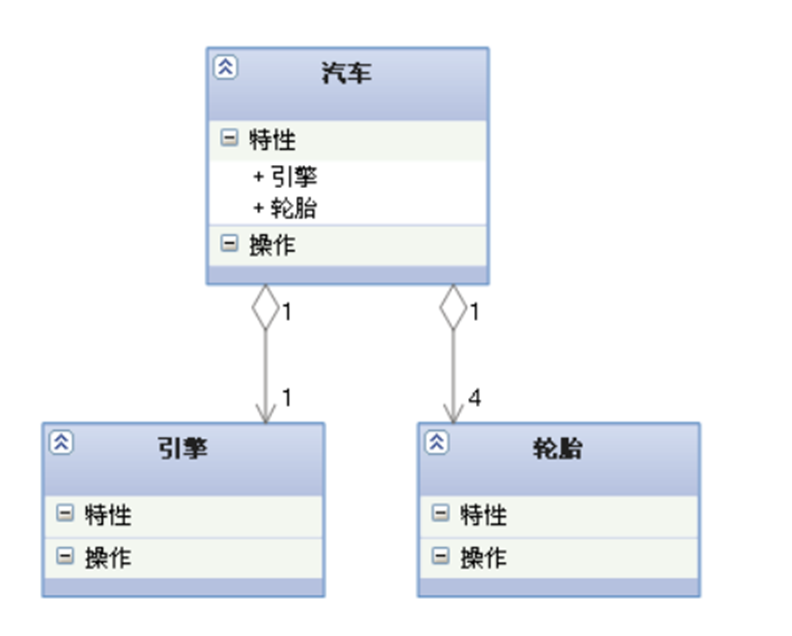

4.聚合（Aggregation）

​​  聚合​​关系：表示一种弱的“拥有”关系，A对象可以包含B对象，但B对象不是A对象的一部分。是整体与部分的关系，且部分可以离开整体而单独存在。如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。聚合关系是关联关系的一种，是强的关联关系；关联和聚合在语法上无法区分，必须考察具体的逻辑关系。

​​表示形式​​：用空心菱形 + 实线箭头表示；

【代码体现】：成员变量

【箭头及指向】：带空心菱形的实心线，菱形指向整体

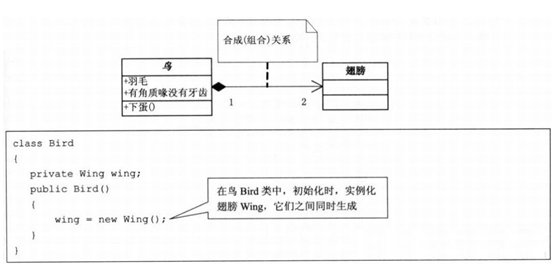

5.组合(Composition)

​​   组合​​关系：是一种强的“拥有”关系，体现严格的部分和整体的关系，部分和整体的生命周期相同，合成关系连线两端的数字称为基数，表示这一端的类可以有几个实例，如果一个类可能有无数个实例，则用“n”表示。关联关系、聚合关系也可以有基数。是整体与部分的关系，但部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。组合关系是关联关系的一种，是比聚合关系还要强的关系，它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。

​​表示形式​​：用实心菱形 + 实线箭头表示；

【代码表现】：成员变量

【箭头及指向】：带实心菱形的实线，菱形指向整体

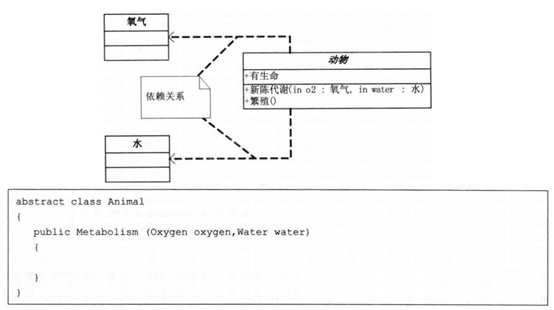

6.依赖(Dependency)

​​表示形式​​：用虚线箭头来表示；

【依赖关系】：是一种使用的关系，即一个类的实现需要另一个类的协助，所以要尽量不使用双向的互相依赖。

【代码表现】：局部变量、方法的参数或者对静态方法的调用

【箭头及指向】：带箭头的虚线，指向被使用者
