Sentinel 控制台是流量控制、熔断降级规则统一配置和管理的入口，它为用户提供了机器自发现、簇点链路自发现、监控、规则配置等功能。在 Sentinel 控制台上，我们可以配置规则并实时查看流量控制效果。

Sentinel 控制台中监控数据聚合后直接存在内存中，未进行持久化，且仅保留最近 5 分钟的监控数据。若需要监控数据持久化的功能，可以自行扩展实现 MetricsRepository 接口。

根据官方文档，对 Sentinel Dashboard 进行优化，将监控数据持久化到 MySQL 数据库，通过 MyBatis-Plus 对监控数据进行操作。

官方地址：https://github.com/alibaba/Sentinel/wiki/在生产环境中使用-Sentinel

Sentinel 监控

        Sentinel 会记录资源访问的秒级数据（若没有访问则不进行记录）并保存在本地日志中，具体格式请见秒级监控日志文档。Sentinel 控制台可以通过 Sentinel 客户端预留的 HTTP API 从秒级监控日志中拉取监控数据，并进行聚合。

        目前 Sentinel 控制台中监控数据聚合后直接存在内存中，未进行持久化，且仅保留最近 5 分钟的监控数据。若需要监控数据持久化的功能，可以自行扩展实现 MetricsRepository 接口（0.2.0 版本），然后注册成 Spring Bean 并在相应位置通过 @Qualifier 注解指定对应的 bean name 即可。MetricsRepository 接口定义了以下功能：

save 与 saveAll：存储对应的监控数据
queryByAppAndResourceBetween：查询某段时间内的某个应用的某个资源的监控数据
listResourcesOfApp：查询某个应用下的所有资源

其中默认的监控数据类型为 MetricEntity，包含应用名称、时间戳、资源名称、异常数、请求通过数、请求拒绝数、平均响应时间等信息。对于监控数据的存储，用户需要根据自己的存储精度，来考虑如何存储这些监控数据。为了更好地支撑大规模的集群，生产环境通常需要部署多个控制台实例，通常需要仔细设计下监控分片拉取和写入策略。

        同时用户可以自行进行扩展，适配 Grafana 等可视化平台，以便将监控数据更好地进行可视化。

Sentinel Dashboard

MetricsRepository

MetricsRepository接口定义

- save：保存 metric 信息
- saveAll：批量保存 metric 信息
- queryByAppAndResourceBetween：通过应用名称（app）、资源名称（resource）、timestamp 开始时间、timestamp 结束时间查询 metric 列表
- listResourcesOfApp：通过应用名称（app）查询 Metric 列表

public interface MetricsRepository<T> {

    /**
    * Save the metric to the storage repository.
    */
    void save(T metric);

    /**
    * Save all metrics to the storage repository.
    */
    void saveAll(Iterable<T> metrics);

    /**
    * Get all metrics by appName and resourceName between a period of time.
    */
    List<T> queryByAppAndResourceBetween(String app, String resource, long startTime, long endTime);

    /**
    * List resource name of provided application name.
    */
    List<String> listResourcesOfApp(String app);
}

目前 MetricsRepository 接口的实现是基于内存级别

com.alibaba.csp.sentinel.dashboard.repository.metric.InMemoryMetricsRepository。

MetricEntity

MetricEntity实体类

public class MetricEntity {
    private Long id;
    private Date gmtCreate;
    private Date gmtModified;
    private String app;
    /**
     * 监控信息的时间戳
     */
    private Date timestamp;
    private String resource;
    private Long passQps;
    private Long successQps;
    private Long blockQps;
    private Long exceptionQps;

    /**
     * summary rt of all success exit qps.
     */
    private double rt;

    /**
     * 本次聚合的总条数
     */
    private int count;

    private int resourceCode;

    ... ...
}

Sentinel Dashboard 整合 MyBatis Plus

MyBatis Plus 整合步骤

Sentinel Dashboard 整合 MyBatis Plus 将监控数据持久化到 MySQL 步骤：

1、引入相关依赖

2、修改 application.properties 配置

3、根据 MetricEntity 创建 MySQL 数据库脚本并执行

4、通过 MyBatis Plus Generator 生成 entity、mypper、xml 文件

5、新增 MetricsRepository 的数据库实现 InDatabaseMetricsRepository

6、修改 MetricsRepository 相关注入，改为 InDatabaseMetricsRepository 实现

1、引入相关依赖

    <dependency>
        <groupId>com.baomidou</groupId>
        <artifactId>mybatis-plus-boot-starter</artifactId>
        <version>3.4.3</version>
    </dependency>

    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
        <version>8.0.26</version>
    </dependency>

2、修改 application.properties 中配置

修改 application.properties 文件，在 application.properties 文件中配置 MySQL 数据库连接地址和 mybatis-plus 相关配置。

# mysql
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/spring-boot?characterEncoding=utf-8
spring.datasource.username=root
spring.datasource.password=root

# mybatis plus
mybatis-plus.global-config.banner=false
mybatis-plus.configuration.map-underscore-to-camel-case=true
mapper-locations: classpath:mapper/*Mapper.xml

3、创建 MySQL 数据库脚本

MetricEntity 实体类中，已经提供了监控信息的相关数据，根据属性，创建对应的 MySQL 脚本

CREATE TABLE `metric` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',
  `app` varchar(255) DEFAULT NULL COMMENT '应用名称',
  `resource` varchar(255) DEFAULT NULL COMMENT '资源名称',
  `timestamp` datetime DEFAULT NULL COMMENT '监控信息时间戳',
  `gmt_create` datetime DEFAULT NULL COMMENT '创建时间',
  `gmt_modified` datetime DEFAULT NULL COMMENT '修改时间',
  `pass_qps` bigint(20) DEFAULT NULL COMMENT '通过QPS',
  `success_qps` bigint(20) DEFAULT NULL COMMENT '成功QPS',
  `block_qps` bigint(20) DEFAULT NULL COMMENT '限流QPS',
  `exception_qps` bigint(20) DEFAULT NULL COMMENT '异常QPS',
  `rt` decimal(10,2) DEFAULT NULL COMMENT '资源的平均响应时间',
  `count` int(10) DEFAULT NULL COMMENT '本次聚合的总条数',
  `resource_code` int(10) DEFAULT NULL COMMENT '资源hashcode',
  PRIMARY KEY (`id`),
  KEY `idx_app_timestamp` (`app`,`timestamp`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='Sentinel监控信息表';

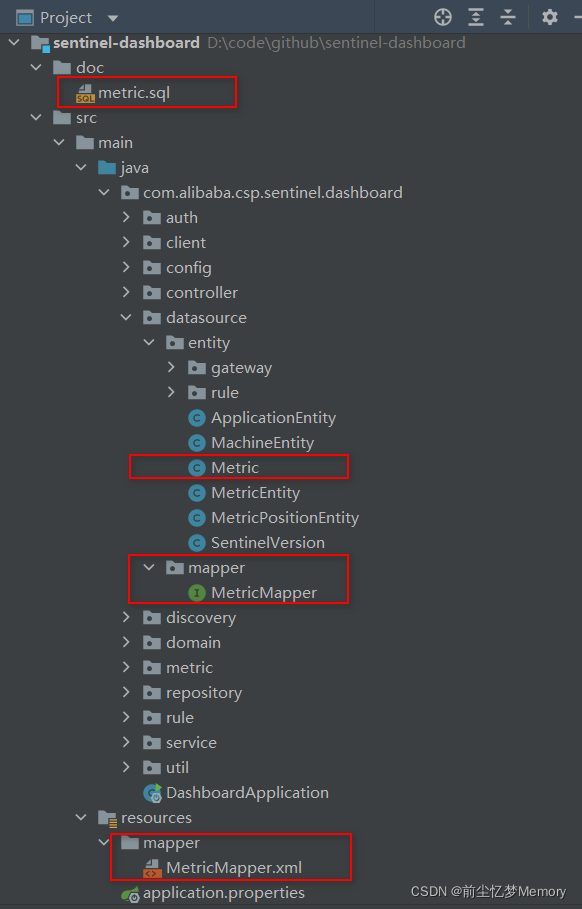

4、生成实体类等文件

通过 MyBatis Plus Generator 生成 entity、mypper、xml 文件

MyBatis Plus Generator 工具下载地址：

GitHub spring-boot-mybatis-plus-generator

实体类 Metric.java

public class Metric implements Serializable {

    private static final long serialVersionUID = 1L;
    /**
    * id
    */
    @TableId(value = "id", type = IdType.AUTO)
    private Long id;

    /**
    * 创建时间
    */
    private Date gmtCreate;

    /**
    * 修改时间
    */
    private Date gmtModified;

    /**
    * 应用名称
    */
    private String app;

    /**
    * 监控信息时间戳
    */
    private Date timestamp;

    /**
    * 资源名称
    */
    private String resource;

    /**
    * 通过QPS
    */
    private Long passQps;

    /**
    * 成功QPS
    */
    private Long successQps;

    /**
    * 限流QPS
    */
    private Long blockQps;

    /**
    * 异常QPS
    */
    private Long exceptionQps;

    /**
    * 资源平均响应时间
    */
    private Double rt;

    /**
    * 本次聚合的总条数
    */
    private Integer count;

    /**
    * 资源hashcode
    */
    private Integer resourceCode;

    // setter 、getter
}

MetricMapper.java

其中 MetricsRepository 的 saveAll 的实现是通过循环调用 save 方法，如果对数据库进行操作，可以使用批量插入操作，减少对数据库的频繁调用。

metrics.forEach(this::save);

在 MetricMapper.xml 文件中，batchInsert 为批量保存操作接口。

@Mapper
public interface MetricMapper extends BaseMapper<Metric> {

    int batchInsert(List<Metric> metricList);

}

MetricMapper.xml文件中 batchInsert 是 MetricMapper 接口中 int batchInsert(List<Metric> metricList) 对应的批量保存 SQL 。

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.alibaba.csp.sentinel.dashboard.datasource.mapper.MetricMapper">

  <!-- 通用查询映射结果 -->
  <resultMap id="BaseResultMap" type="com.alibaba.csp.sentinel.dashboard.datasource.entity.Metric">
    <id column="id" property="id" />
    <result column="gmt_create" property="gmtCreate" />
    <result column="gmt_modified" property="gmtModified" />
    <result column="app" property="app" />
    <result column="timestamp" property="timestamp" />
    <result column="resource" property="resource" />
    <result column="pass_qps" property="passQps" />
    <result column="success_qps" property="successQps" />
    <result column="block_qps" property="blockQps" />
    <result column="exception_qps" property="exceptionQps" />
    <result column="rt" property="rt" />
    <result column="count" property="count" />
    <result column="resource_code" property="resourceCode" />
  </resultMap>

  <insert id="batchInsert">
    insert into metric
    (
    gmt_create, gmt_modified, app, timestamp, resource, pass_qps,
    block_qps, success_qps, exception_qps, rt, count, resource_code
    )
    values
    <foreach collection="list" separator="," item="item">
      (
      #{item.gmtCreate,jdbcType=TIMESTAMP}, #{item.gmtModified,jdbcType=TIMESTAMP}, #{item.app,jdbcType=VARCHAR},
      #{item.timestamp,jdbcType=TIMESTAMP}, #{item.resource,jdbcType=VARCHAR}, #{item.passQps,jdbcType=BIGINT},
      #{item.blockQps,jdbcType=BIGINT}, #{item.successQps,jdbcType=BIGINT}, #{item.exceptionQps,jdbcType=BIGINT},
      #{item.rt,jdbcType=DECIMAL}, #{item.count,jdbcType=INTEGER}, #{item.resourceCode,jdbcType=INTEGER}
      )
    </foreach>
  </insert>
</mapper>

5、MetricsRepository 数据库持久化实现

新增一个 MetricsRepository 接口的实现类 InDatabaseMetricsRepository.java ，用来将监控信息保存到数据库，并且通过数据库进行操作。

@Component
public class InDatabaseMetricsRepository implements MetricsRepository<MetricEntity> {

    private final ReentrantReadWriteLock readWriteLock = new ReentrantReadWriteLock();

    @Resource
    private MetricMapper metricMapper;

    @Override
    public void save(MetricEntity entity) {
        if (entity == null || StringUtil.isBlank(entity.getApp())) {
            return;
        }
        readWriteLock.writeLock().lock();
        try {
            metricMapper.insert(toPo(entity));
        } finally {
            readWriteLock.writeLock().unlock();
        }

    }

    @Override
    public void saveAll(Iterable<MetricEntity> metrics) {
        if (metrics == null) {
            return;
        }
        readWriteLock.writeLock().lock();
        try {
            List<Metric> metricList = new ArrayList<>();
            metrics.forEach(metric -> metricList.add(toPo(metric)));
            metricMapper.batchInsert(metricList);
        } finally {
            readWriteLock.writeLock().unlock();
        }
    }

    @Override
    public List<MetricEntity> queryByAppAndResourceBetween(String app, String resource,
                                                           long startTime, long endTime) {
        List<MetricEntity> results = new ArrayList<>();

        if (StringUtil.isBlank(app)) {
            return results;
        }

        readWriteLock.readLock().lock();
        try {
            Metric metric = new Metric();
            metric.setApp(app);
            metric.setResource(resource);
            QueryWrapper<Metric> queryWrapper = new QueryWrapper<>(metric);
            queryWrapper.between("timestamp", new Date(startTime), new Date(endTime));
            List<Metric> metricList = metricMapper.selectList(queryWrapper);

            if (CollectionUtils.isEmpty(metricList)){
                return results;
            }

            metricList.forEach(e->results.add(toPo(e)));
            return results;
        } finally {
            readWriteLock.readLock().unlock();
        }
    }

    @Override
    public List<String> listResourcesOfApp(String app) {
        List<String> results = new ArrayList<>();
        if (StringUtil.isBlank(app)) {
            return results;
        }

        final long minTimeMs = System.currentTimeMillis() - 1000 * 60;
        Map<String, MetricEntity> resourceCount = new ConcurrentHashMap<>(32);

        readWriteLock.readLock().lock();
        try {
            QueryWrapper<Metric> queryWrapper = new QueryWrapper<>();
            queryWrapper.eq("app", app);
            queryWrapper.ge("timestamp", new Date(minTimeMs));
            List<Metric> metricList = metricMapper.selectList(queryWrapper);

            List<MetricEntity> metricEntityList = new ArrayList<>();
            metricList.forEach(e -> metricEntityList.add(toPo(e)));

            if (CollectionUtils.isEmpty(metricEntityList)){
                return results;
            }

            for (MetricEntity newEntity : metricEntityList) {
                String resource = newEntity.getResource();
                if (resourceCount.containsKey(resource)) {
                    MetricEntity oldEntity = resourceCount.get(resource);
                    oldEntity.addPassQps(newEntity.getPassQps());
                    oldEntity.addRtAndSuccessQps(newEntity.getRt(), newEntity.getSuccessQps());
                    oldEntity.addBlockQps(newEntity.getBlockQps());
                    oldEntity.addExceptionQps(newEntity.getExceptionQps());
                    oldEntity.addCount(1);
                } else {
                    resourceCount.put(resource, MetricEntity.copyOf(newEntity));
                }
            }
            // Order by last minute b_qps DESC.
            return resourceCount.entrySet()
                .stream()
                .sorted((o1, o2) -> {
                    MetricEntity e1 = o1.getValue();
                    MetricEntity e2 = o2.getValue();
                    int t = e2.getBlockQps().compareTo(e1.getBlockQps());
                    if (t != 0) {
                        return t;
                    }
                    return e2.getPassQps().compareTo(e1.getPassQps());
                })
                .map(Entry::getKey)
                .collect(Collectors.toList());
        } finally {
            readWriteLock.readLock().unlock();
        }
    }

    private Metric toPo(MetricEntity metricEntity){
        Metric metric = new Metric();
        BeanUtils.copyProperties(metricEntity,metric,Metric.class);
        return metric;
    }

    private MetricEntity toPo(Metric metric){
        MetricEntity metricEntity = new MetricEntity();
        BeanUtils.copyProperties(metric,metricEntity,MetricEntity.class);
        return metricEntity;
    }
}

6、修改 MetricsRepository 注入

MetricController 和 MetricFetcher 中使用 MetricsRepository ，修改 MetricsRepository 的注入。

com.alibaba.csp.sentinel.dashboard.controller.MetricController

com.alibaba.csp.sentinel.dashboard.metric.MetricFetcher

官方 Wiki 中

在相应位置通过 @Qualifier 注解指定对应的 bean name 即可

    @Qualifier("inDatabaseMetricsRepository")
    @Autowired
    private MetricsRepository<MetricEntity> metricStore;

如果不想使用 @Autowired 和 @Qualifier，也可以使用 @Resource 注解。

    @Resource(name = "inDatabaseMetricsRepository")
    private MetricsRepository<MetricEntity> metricStore;

启动 Sentinel Dashboard

使用 mvn clean package将 Sentinel Dashboard 打成 jar ，在命令行通过 java -jar 启动 Sentinel Dashboard 控制台

java -Dserver.port=8080 -Dcsp.sentinel.dashboard.server=localhost:8080 \
 -Dproject.name=sentinel-dashboard -jar target/sentinel-dashboard.jar

也可以使用 Spring Boot 直接启动

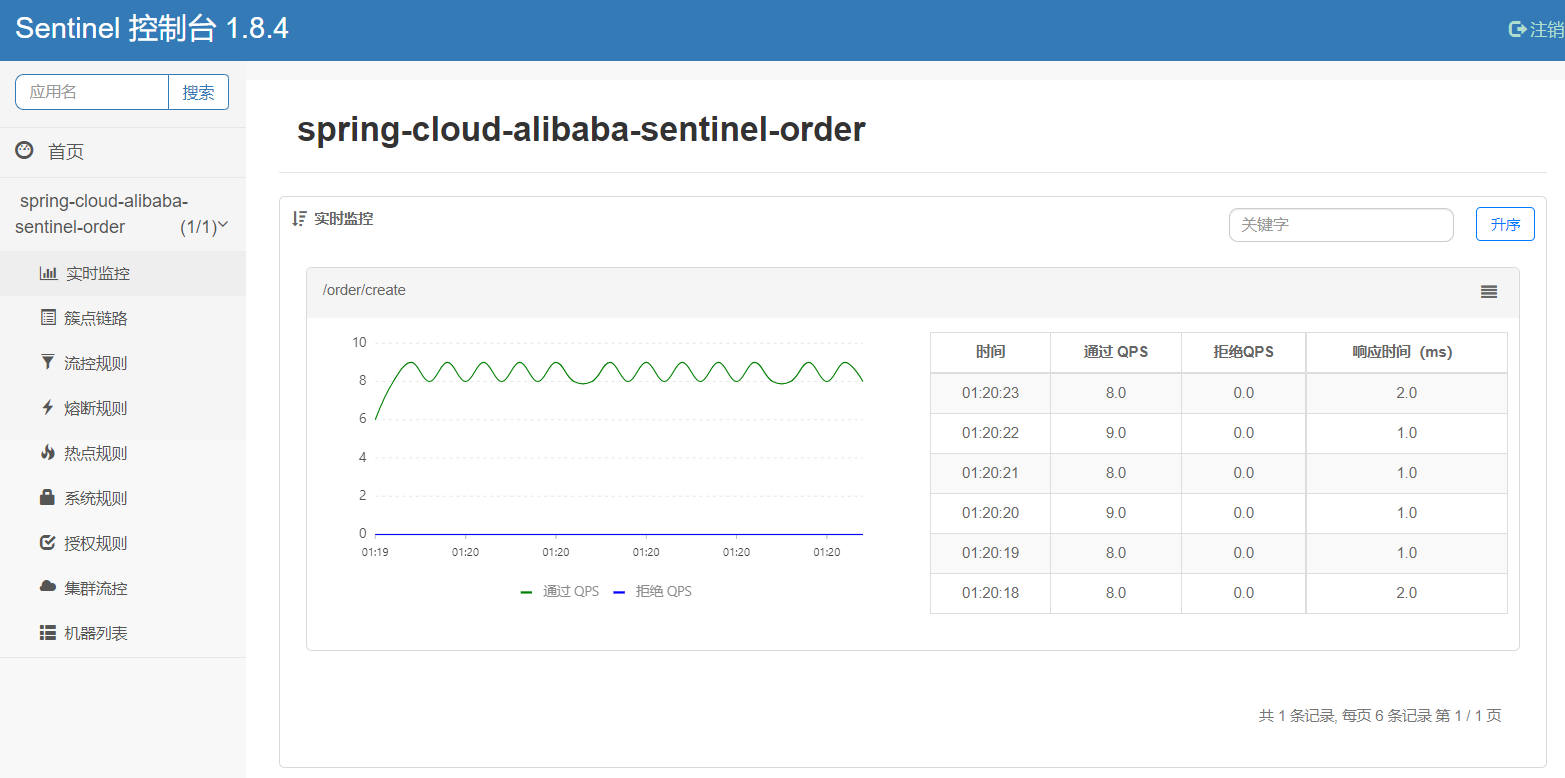

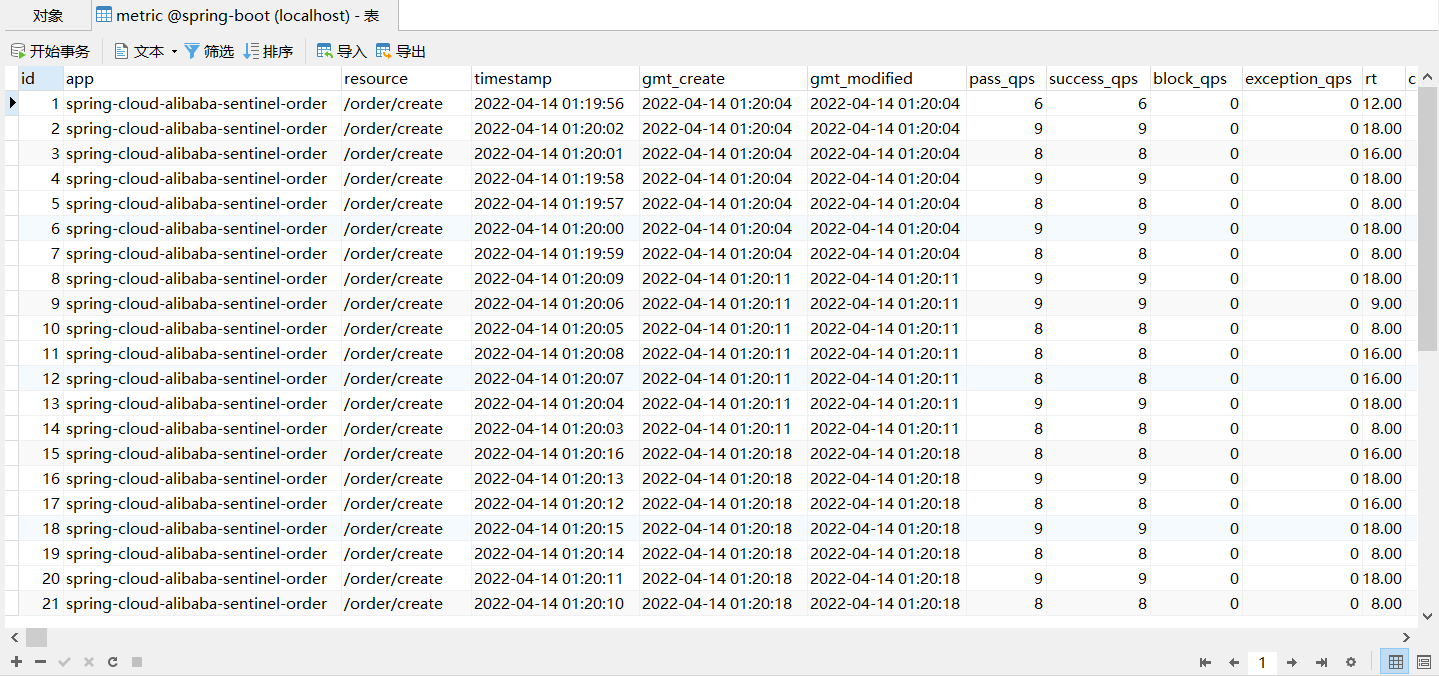

我们打开控制台 http://localhost:8080 ，同时调用已经接入 Sentinel 服务，此时会有相关的监控信息

数据库 metric 表保存了接口请求的监控信息

源码

项目源码：

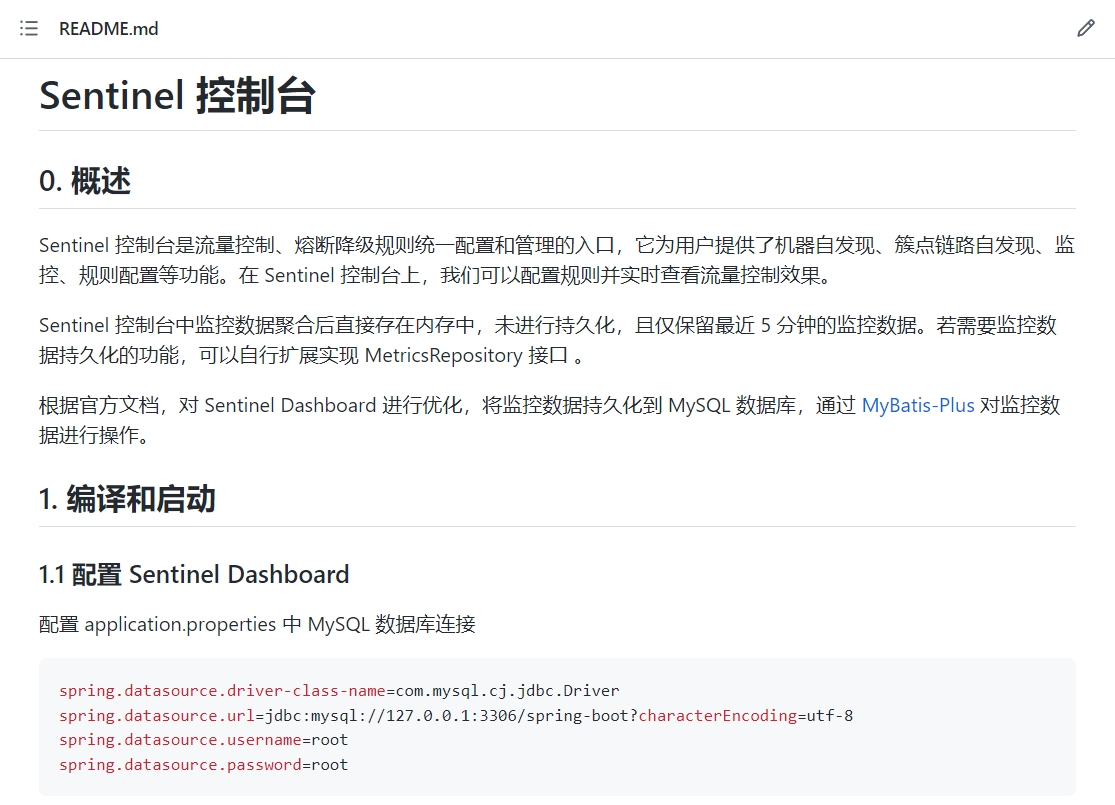

GitHub Sentinel Dashboard
