路由概念及路由配置

路由的概念

数据从一个网络发送到另外一个网络的过程叫做路由

不同网络之间的通信用路由

路由器概念

每个路由器都有一个路由表

路由器根据路由表选择最佳路径进行数据转发

路由分类

直连路由

1）通过链路层协议发现的路由称为直连路由
2）目的地所在网络与路由器直接相连的路由叫直连路由
3）直连路由不需要配置，是自动学习

非直连路由

通过人员手动配置的路称为静态路由

静态路由

动态路由

路由表

网关概念

网关又称为网间连接器、协议转换器。网关在传输层以上实现网络互联，是复杂的网络互联设备。网关是翻译器

配置命令

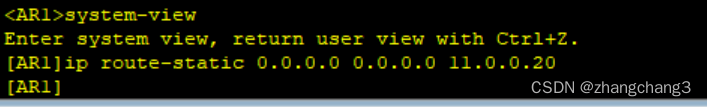

默认路由
[Huawei] ip route-static 0.0.0.0 0.0.0.0 192.168.12.1

[Huawei] ip route-static 0.0.0.0 0.0.0.0 下一跳地址

静态路由
[Huawei] ip route-static 192.168.10.0 255.255.255.0 192.168.12.1

[Huawei] ip route-static 目的网络地址 子网掩码 下一跳地址

删除静态路由
undo ip route-static 目的网络地址 子网掩码

[Huawei]undo

查看路由表
[Huawei] display ip routing-table

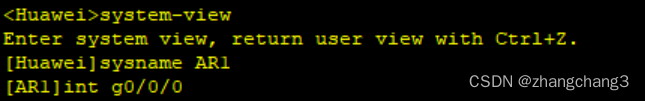

进入接口   [Huawei] int g0/0/0

配置接口g0/0/0的IP地址和子网掩码
 [R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24

查看配置信息
[R1-GigabitEthernet0/0/0] display this

案例：

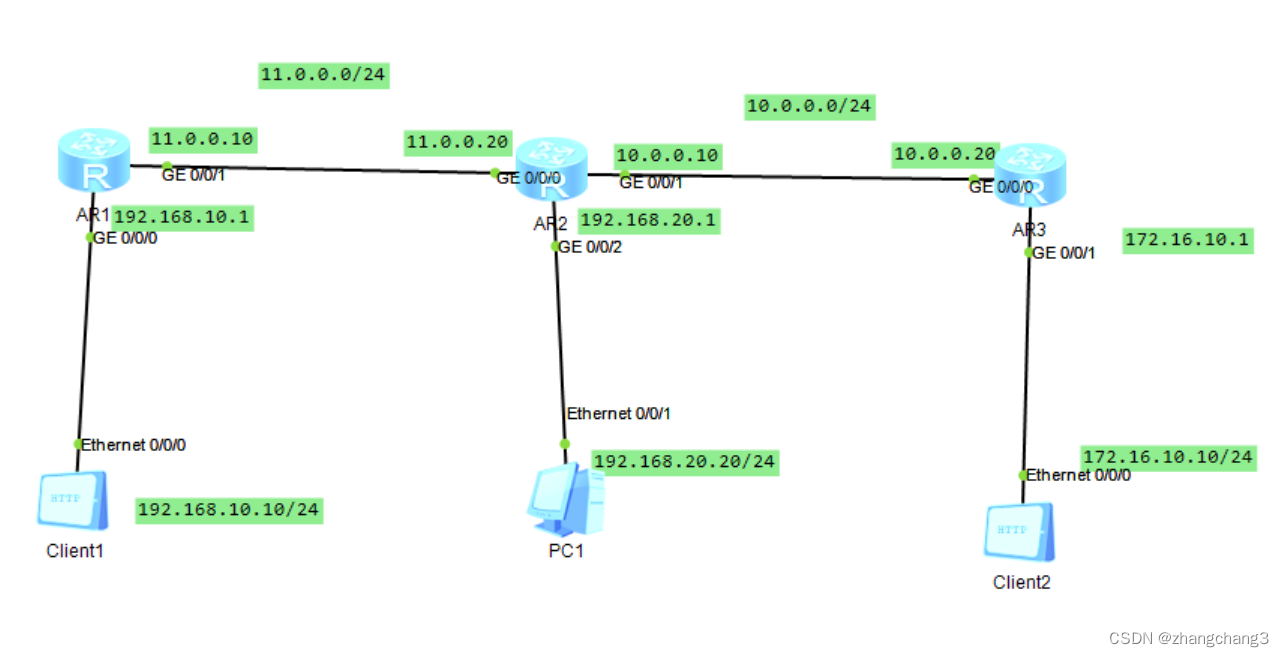

三台主机，三台路由器 如何设置路由让主机互通？

步骤1 首先设置主机的IP地址，子网掩码，网关

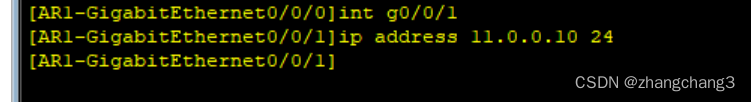

步骤2 设置路由器接口的IP地址



三台路由器的7个接口都要设置下

路由器最接近终端设备的接口要设置成网关

步骤三  为两边的路由器设置默认路由（两边属于末梢网络，出来的网络都要通过一个接口）

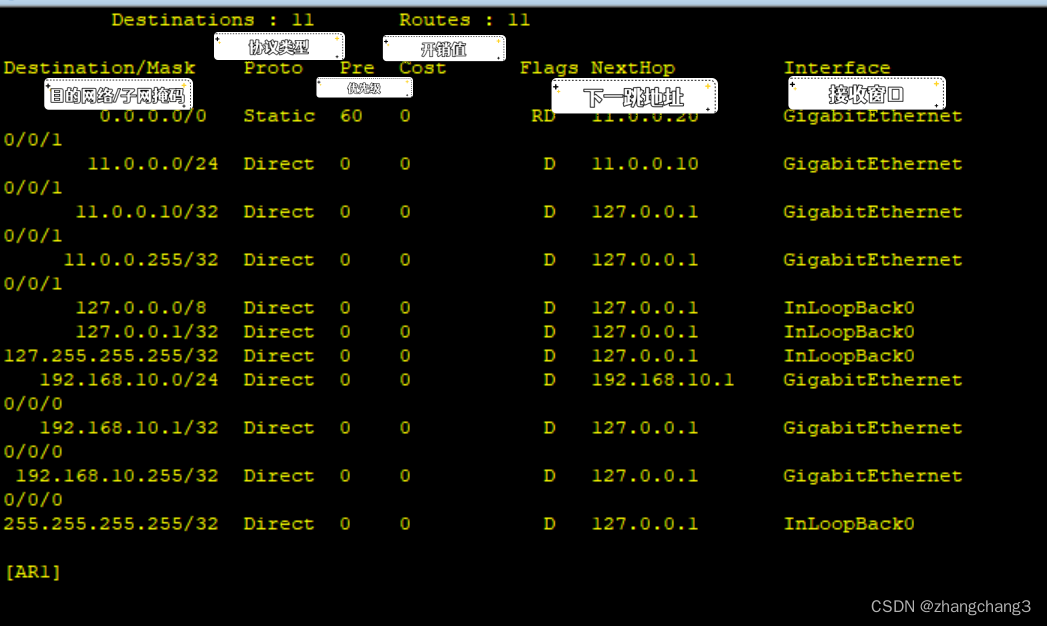

 查看路由表 display ip routing-table

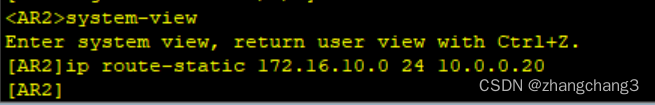

 步骤四  为中间的路由器AR2设置静态路由  两个方向

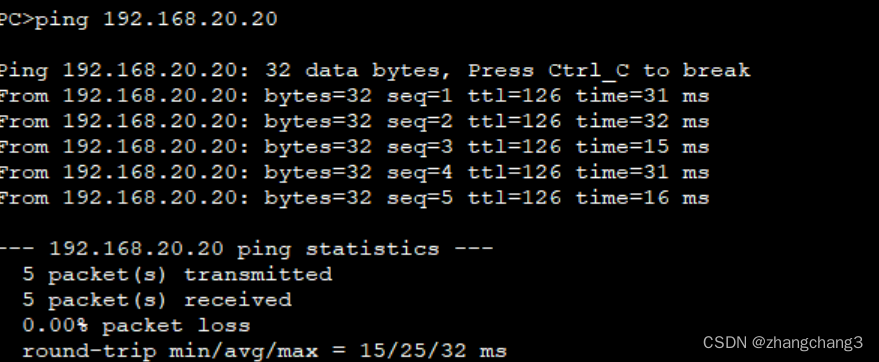

 步骤五  看PC2和PC3能否ping通

 这样三个终端设备之间都能相互通信了

tips

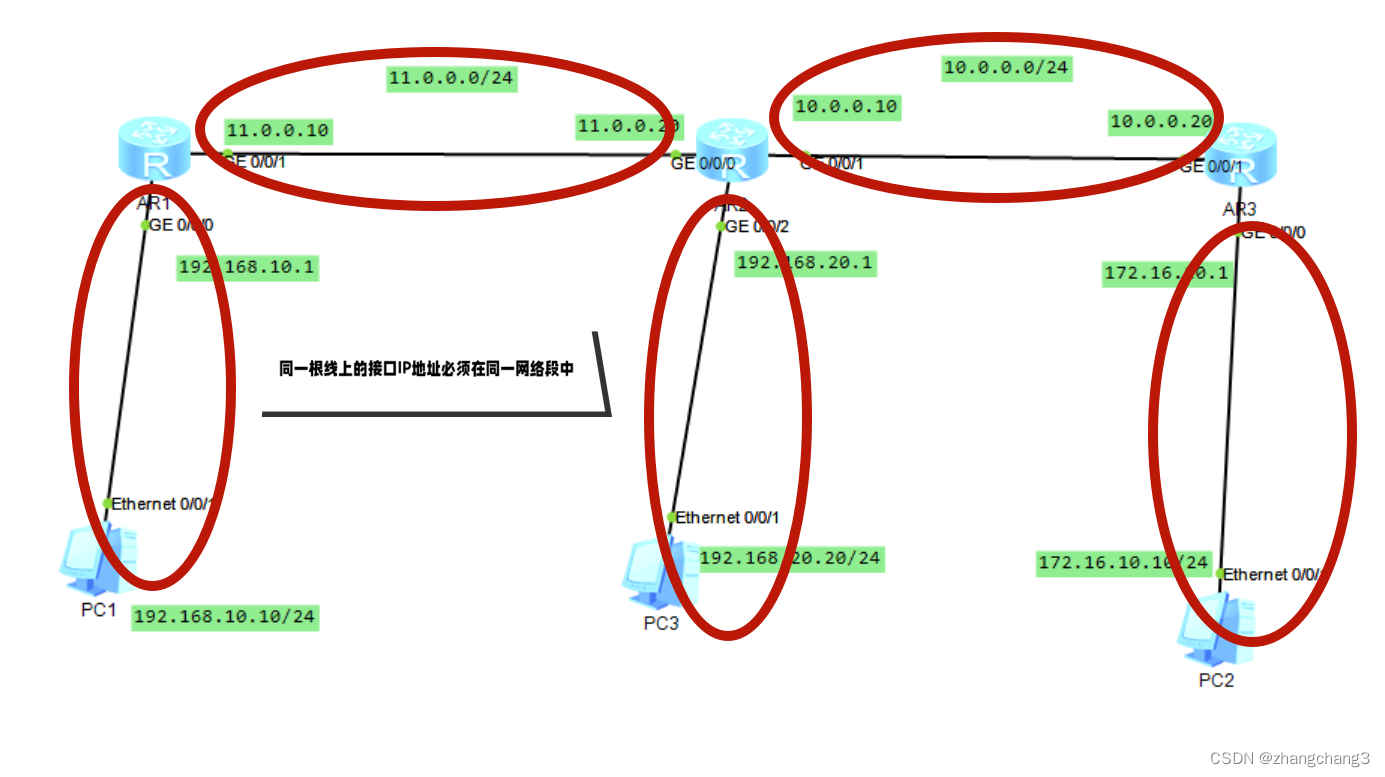

一根线的两端必须在同一网段中

路由器离终端最近的接口IP地址必须是网关地址

设置静态路由的目的地址必须是一个网络段

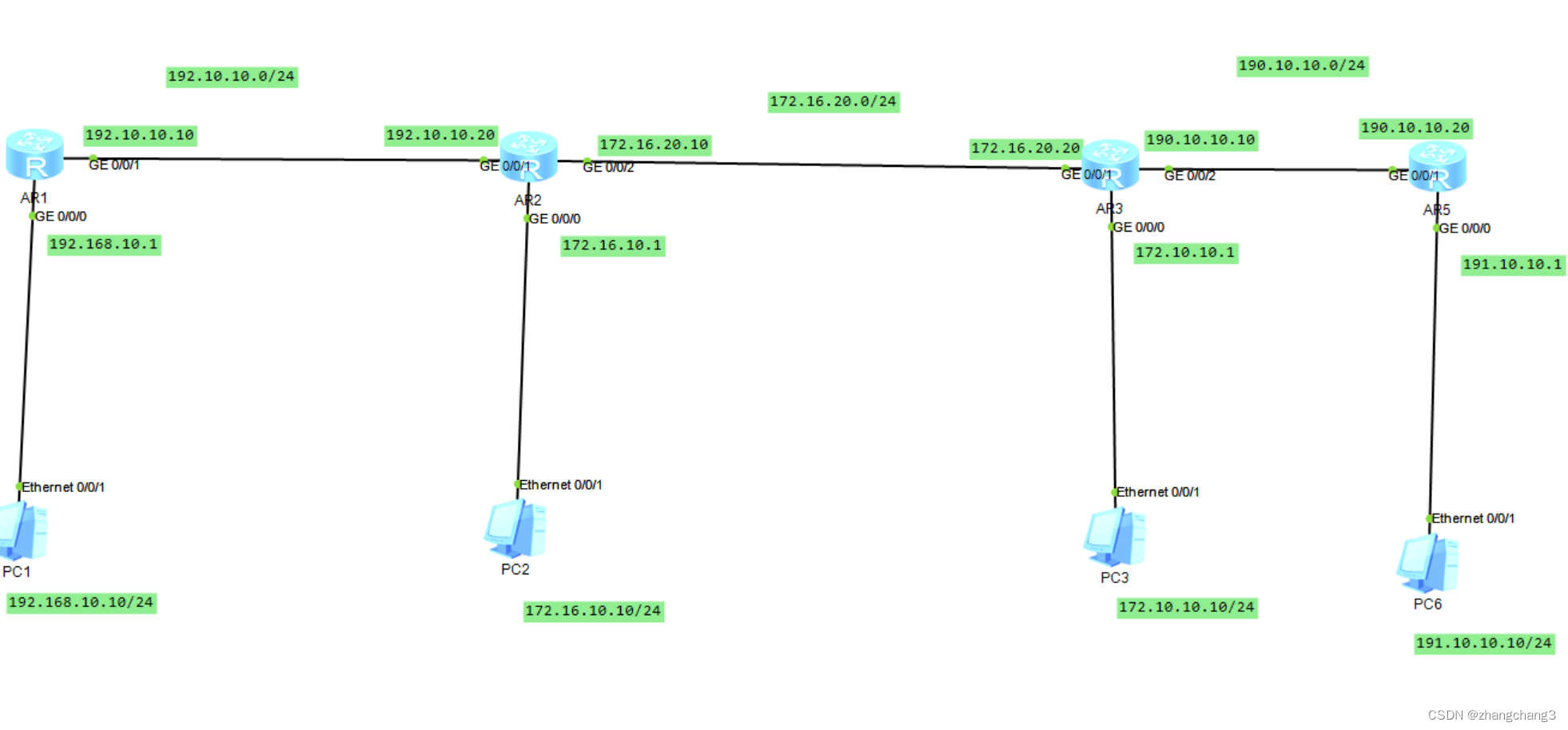

思考题 ：如果是4个路由器4个终端设备 如何通信？
