网络传输介质与布线

1信号与传输介质

1.1信号的相关概念

信息：人们对于现实世界事物的存在方式或运动状态的某种认识

数据：用于描述事物的某些属性的具体量值

信号：信号是信息传递的媒介

1.2信号的分类

模拟信号：是信号参数大小连续变化的电磁波，可以在不同的频率在媒体上传输，是一个连续变化的物理量

数字信号：是不连续的物理量，信号参数也不连续变化

1.3信号在传输过程中的失真

（1）噪声

（2）衰减

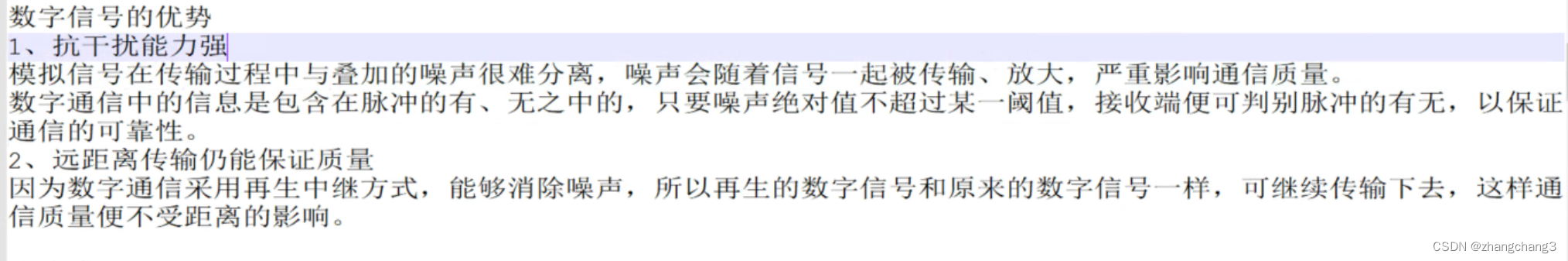

1.4数字信号的优势

（1）抗干扰能力强

（2）远距离传输仍能保证质量

传输介质

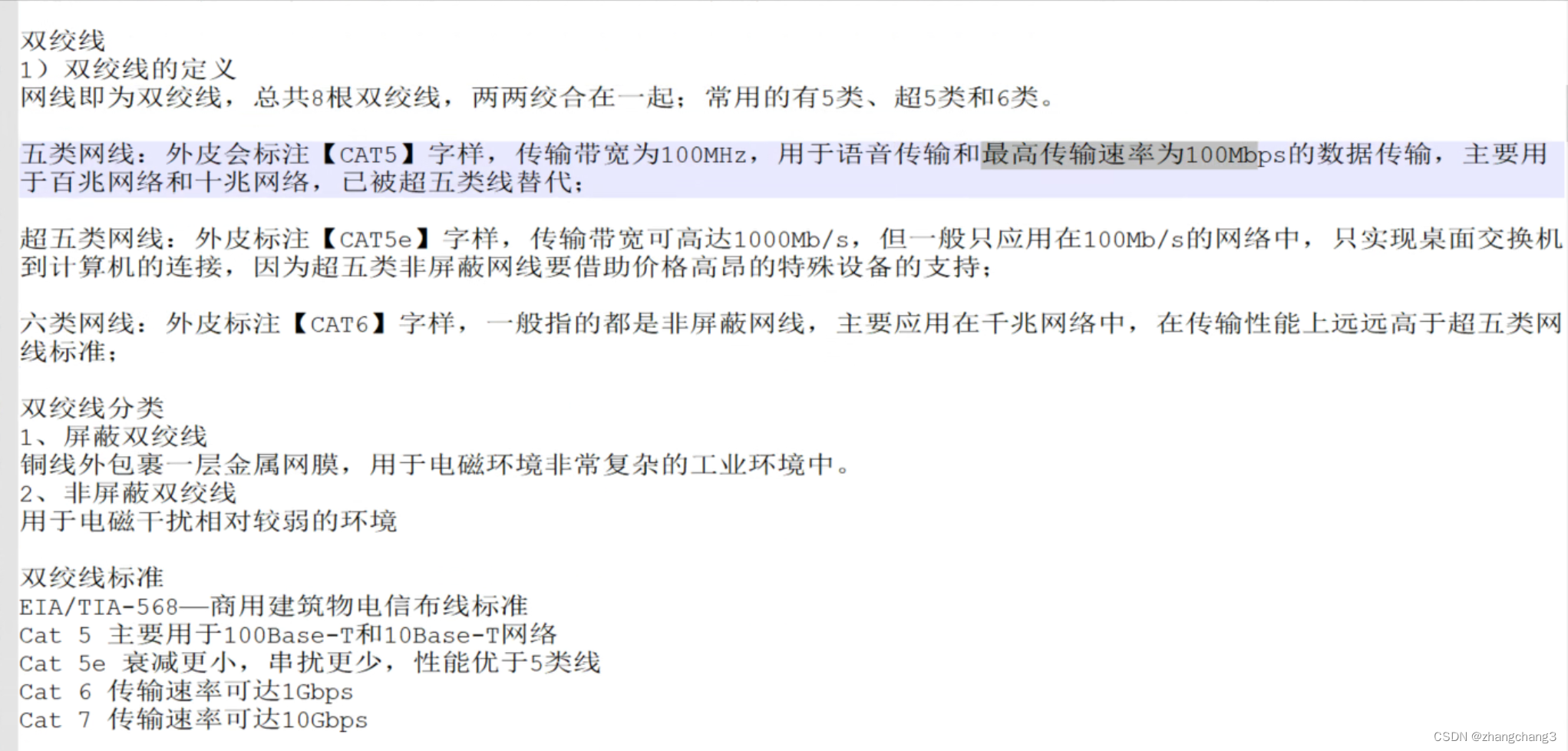

双绞线 Twist-Pair

是将一对相互绝缘的金属导线，按照逆时针相互搅合在一起，用来抵御一部分电磁波。网线就是双绞线，总共8根，两个两个绞合在一起，常用的有5类，超5类和6类。

双绞线的分类

屏蔽双绞线：铜线外包裹一层金属网膜，用于电磁环境非常复杂的工业环境中。

非屏蔽双绞线：用于电磁干扰相对较弱的环境

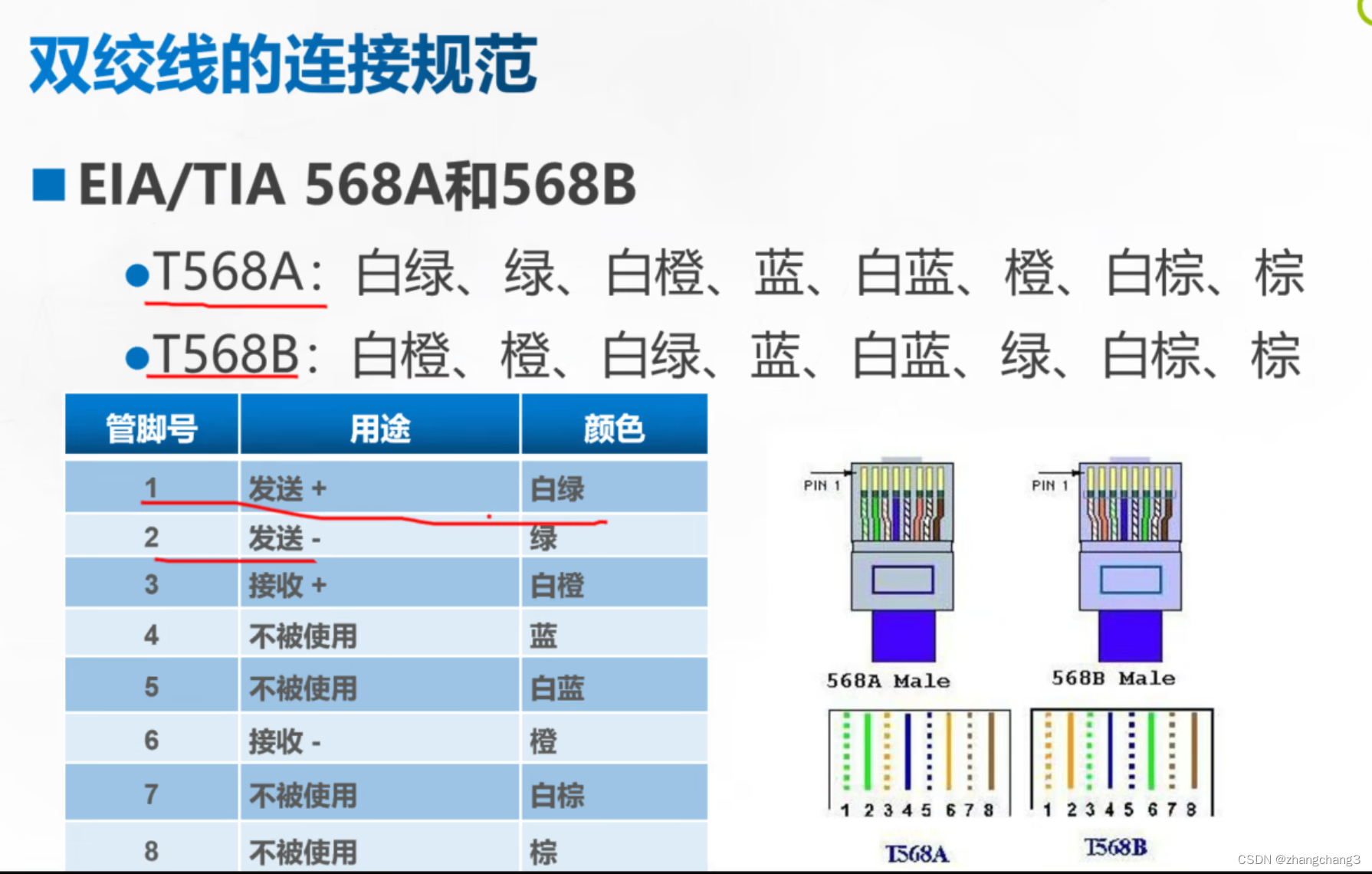

双绞线线序种类
T568A：白绿/绿/ 白橙/蓝/ 白蓝/橙/ 白棕/棕
T568B：白橙/橙/ 白绿/蓝/ 白蓝/绿/ 白棕/棕
网线的1236根线是用来通网的，4578用于POE设备通电

光纤

 光纤的特点

 传输带宽高，抗干扰能力强，

光纤的种类

单模光纤：用于长距离高速度传输，成本较高，端接较难，窄芯线，需要激光光源，耗散极小

多模光纤：用于低速度，短距离传输，成本较低，端接容易，宽芯线，聚光好，光源可采用激光或者发光二极管，耗散大，低效
