本文详述如何将SolidWorks模型转换为STL文件并导入MATLAB进行仿真处理。通过调整分析文件和数据，利用MATLAB的矩阵运算能力进行有限元分析。后续内容将涉及C#调用MATLAB进行运算，并与Unity结合实现智能运算显示。

之前写过MATLAB导入SolidWorks模型的一些例子，但是叙述的不是很清楚，本人是初次写相关文章和博客，请见谅：

1.solidworks模型装换为stl文件的问题就不在叙述了，我们直接看文件的插入问题

首先要找到你的分析文件所在的文件夹才能进行分析处理，将你要有限元分析的模型保存到该文件夹中

% 系统自带的分析导风网的静力学分析
smodel = createpde('structural','static-solid');
importGeometry(smodel,'Blade.stl');
figure
pdegplot(smodel,'FaceLabels','on','FaceAlpha',0.5)
msh = generateMesh(smodel,'Hmax',0.01);
E = 227E9; % in Pa
CTE = 12.7E-6; % in 1/K
nu = 0.27;

structuralProperties(smodel,'YoungsModulus',E, ...
                            'PoissonsRatio',nu, ...
                            'CTE',CTE);
structuralBC(smodel,'Face',3,'Constraint','fixed');
p1 = 5e5; %in Pa
p2 = 4.5e5; %in Pa

structuralBoundaryLoad(smodel,'Face',11,'Pressure',p1); % Pressure side
structuralBoundaryLoad(smodel,'Face',10,'Pressure',p2);  % Suction side
Rs = solve(smodel);
figure
pdeplot3D(smodel,'ColorMapData',Rs.VonMisesStress, ...
                 'Deformation',Rs.Displacement, ...
                 'DeformationScaleFactor',100)
view([116,25]);

这是系统自带的一个分析程序，我们只要把导入的文件和分析数据修改就可以实现自己想要的功能了。

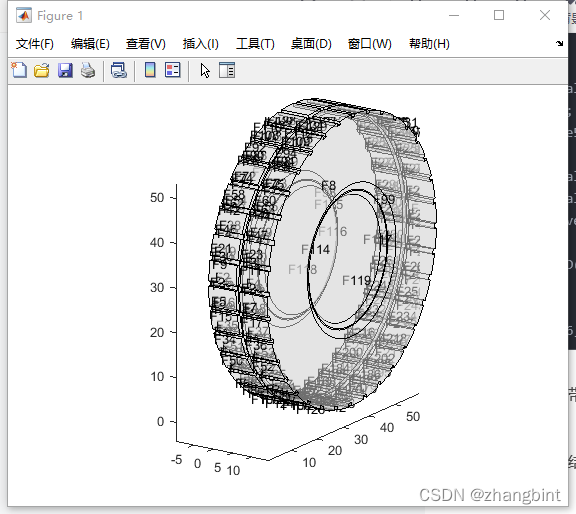

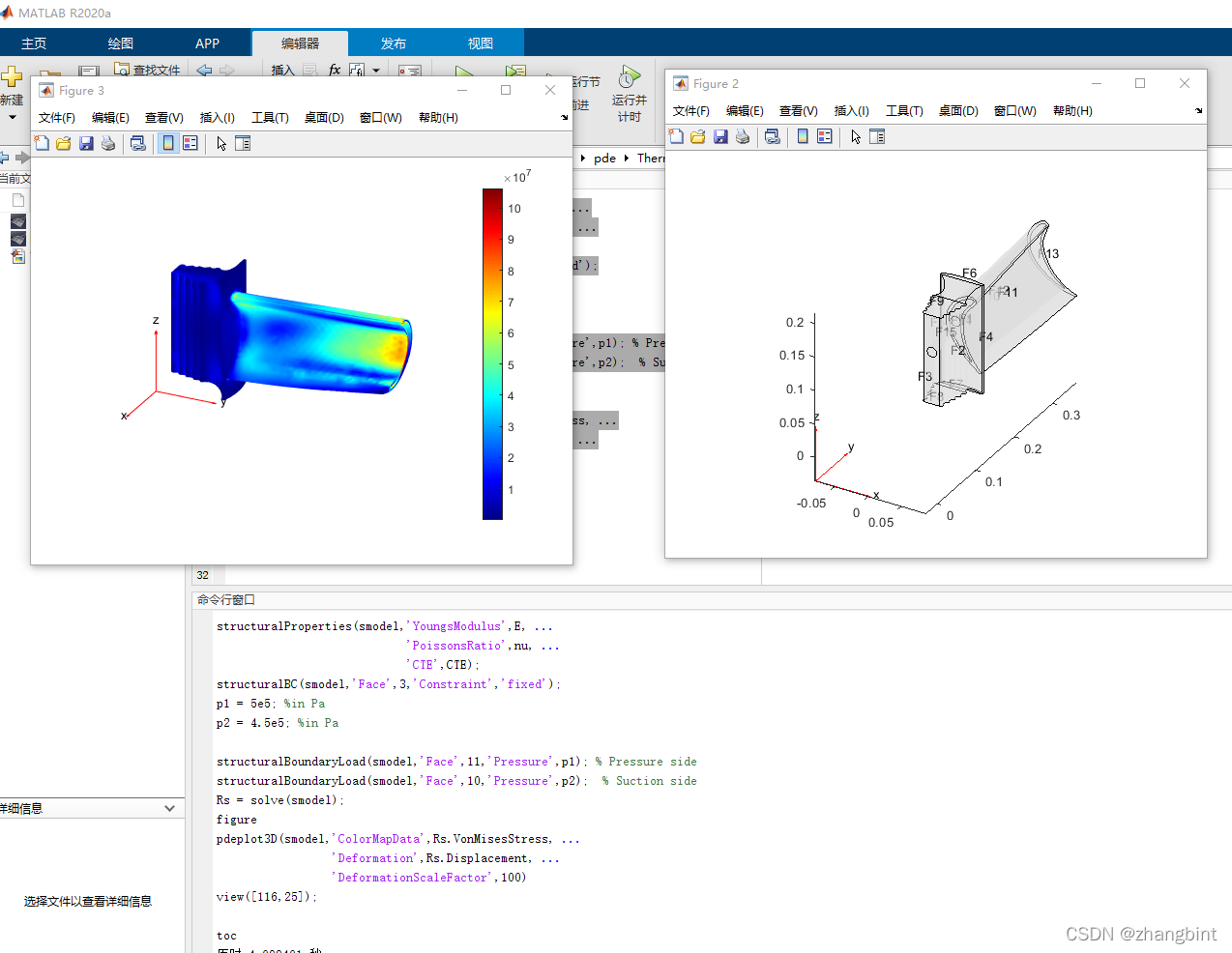

下面是分析结果和我的模型导入情况，可以参考
