画图解释 SQL join 语句

转自：https://mp.weixin.qq.com/s?__biz=MjM5MDI5MjAyMA==&mid=403005645&idx=2&sn=f9c3d8daada9251721150e28ed46ad91&scene=0&key=b28b03434249256bca77b552bb466d75e5f20a9570b59e6030a4bffcfa2f936a2d95f1caf3d31803a758af0b2ce25839&ascene=0&uin=MjAyNDQ3ODc0MQ%3D%3D&devicetype=iMac+MacBookPro11%2C1+OSX+OSX+10.11.3+build(15D21)&version=11020201&pass_ticket=FbCTAEMaCw4UFP3Rri2B7ZUth7SbEjmdUJKIHv8axesJpSzKzKusufI7btnJjS05

我认为 Ligaya Turmelle 的关于SQL联合（join）语句的帖子对于新手开发者来说是份很好的材料。SQL 联合语句好像是基于集合的，用韦恩图来解释咋一看是很自然而然的。不过正如在她的帖子的回复中所说的，在测试中我发现韦恩图并不是十分的匹配SQL联合语法。

不过我还是喜欢这个观点，所以我们来看看能不能用上韦恩图。假设我们有下面两张表。表A在左边，表B在右边。我们给它们各四条记录。

id name       id  name

-- ----       --  ----

1  Pirate     1   Rutabaga

2  Monkey     2   Pirate

3  Ninja      3   Darth Vader

4  Spaghetti  4   Ninja



我们用过name字段用几种不同方式把这些表联合起来，看能否得到和那些漂亮的韦恩图在概念上的匹配。

SELECT * FROM TableA

INNER JOIN TableB

ON TableA.name = TableB.name



id  name       id   name

--  ----       --   ----

1   Pirate     2    Pirate

3   Ninja      4    Ninja

内联合（inner join）只生成同时匹配表A和表B的记录集。（如下图）

——————————————————————————

SELECT * FROM TableA

FULL OUTER JOIN TableB

ON TableA.name = TableB.name



id    name       id    name

--    ----       --    ----

1     Pirate     2     Pirate

2     Monkey     null  null

3     Ninja      4     Ninja

4     Spaghetti  null  null

null  null       1     Rutabaga

null  null       3     Darth Vader

全外联合（full outer join）生成表A和表B里的记录全集，包括两边都匹配的记录。如果有一边没有匹配的，缺失的这一边为null。（如下图）

——————————————————————————

SELECT * FROM TableA

LEFT OUTER JOIN TableB

ON TableA.name = TableB.name



id  name       id    name

--  ----       --    ----

1   Pirate     2     Pirate

2   Monkey     null  null

3   Ninja      4     Ninja

4   Spaghetti  null  null

左外联合（left outer join）生成表A的所有记录，包括在表B里匹配的记录。如果没有匹配的，右边将是null。（如下图）

——————————————————————————

SELECT * FROM TableA

LEFT OUTER JOIN TableB

ON TableA.name = TableB.name

WHERE TableB.id IS null



id  name       id     name

--  ----       --     ----

2   Monkey     null   null

4   Spaghetti  null   null

为了生成只在表A里而不在表B里的记录集，我们用同样的左外联合，然后用where语句排除我们不想要的记录。（如下图）

——————————————————————————

SELECT * FROM TableA

FULL OUTER JOIN TableB

ON TableA.name = TableB.name

WHERE TableA.id IS null

OR TableB.id IS null



id    name       id    name

--    ----       --    ----

2     Monkey     null  null

4     Spaghetti  null  null

null  null       1     Rutabaga

null  null       3     Darth Vader

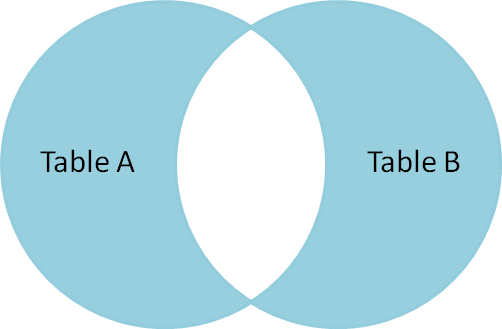

为了生成对于表A和表B唯一的记录集，我们用同样的全外联合，然后用where语句排除两边都不想要的记录。（如下图）

———————————————————–



还有一种笛卡尔积或者交叉联合（cross join），据我所知不能用韦恩图表示：

SELECT * FROM TableA

CROSS JOIN TableB



这个把“所有”联接到“所有”，产生4乘4=16行，远多于原始的集合。如果你学过数学，你便知道为什么这个联合遇上大型的表很危险。

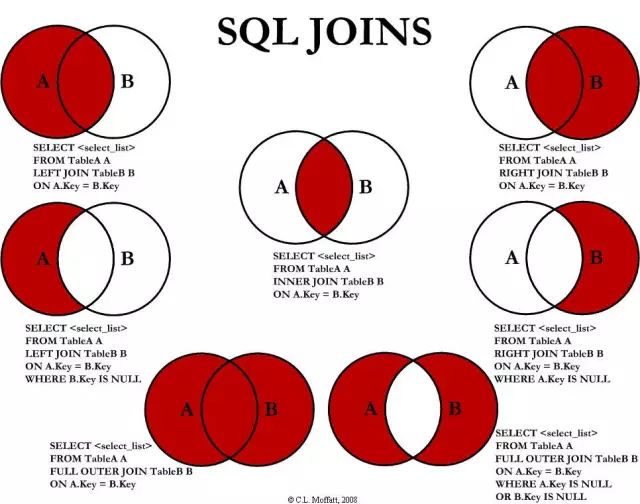

【2013-06-17 更新】下图由 Moffatt 在 2008 年制作（点击可查看大图）。PS：Jeff Atwood 的文章写于 2007 年。
