RT-Thread Studio创建项目工程(点亮LED灯+JlinkRTT打印输出)

目的

用RT-Thread Studio创建一个简单工程，主要功能为点亮LED灯，同时用Jlink RTT作为打印输出。RT-Thread官方例程为点亮LED灯，同时用UART1作为console端口。由于Jlink本身带有RTT打印功能，能节省一个UART口。
使用的MCU：STM32F407ZG（正点原子探索者开发板）
开发环境：RT-Thread Studio

步骤

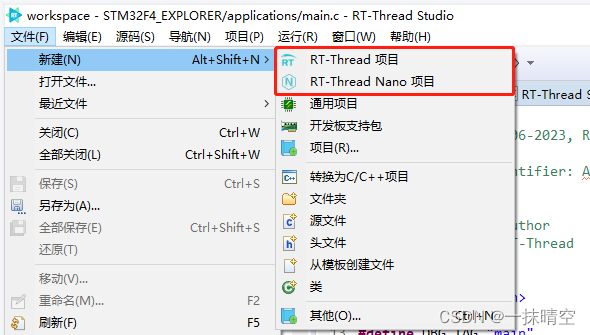

一、打开RT-Thread Studio，新建项目

可以选择标准RT-Thread或者Nano版本新建。

工程名字及路径：根据个人喜好自定义。

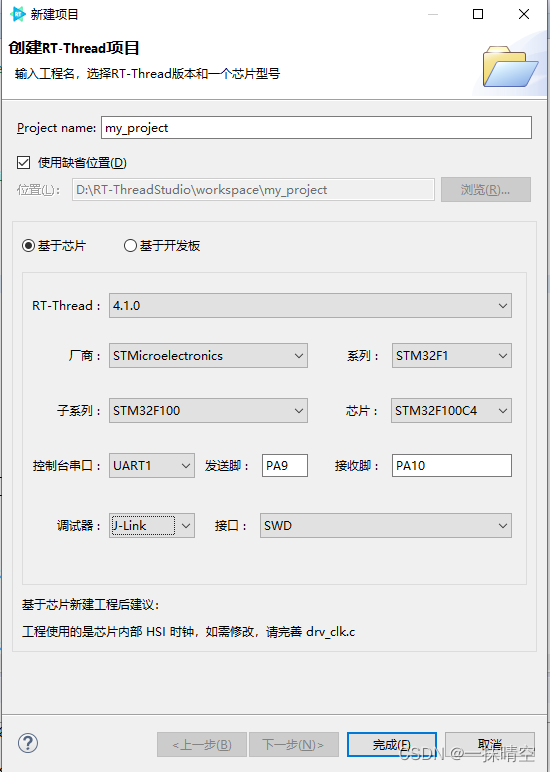

基于芯片或者开发板都行，本次是基于芯片。然后选择对应开发芯片的型号。控制台串口先默认UART1，调试器选择Jlink。然后完成。

二、RT-Thread配置，添加RTT软件包，配置console为jlinkRtt

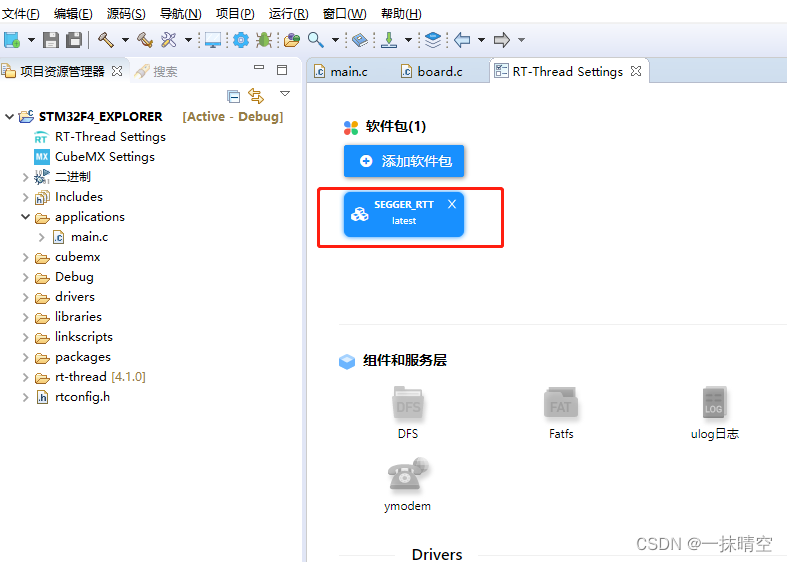

点击添加软件包，搜索RTT软件包，然后添加。
（若想打印浮点型数据，即输出f%，需再添加rt_vsnprintf软件包，添加该软件包大概增加8Kb字节的存储空间）

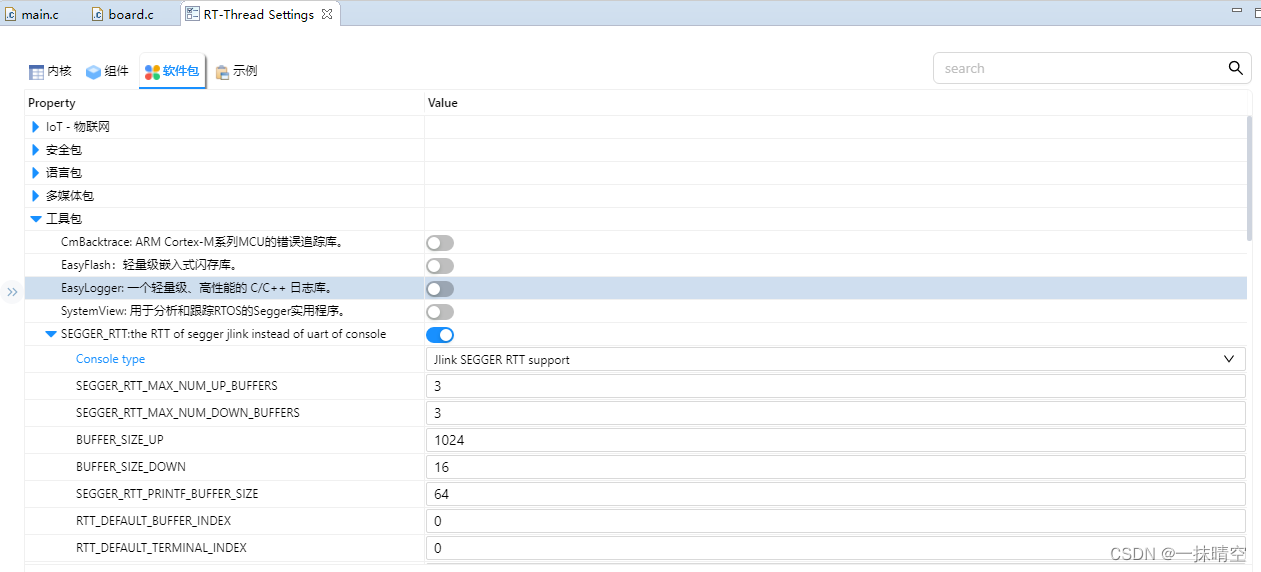

打开SEGGER RTT功能

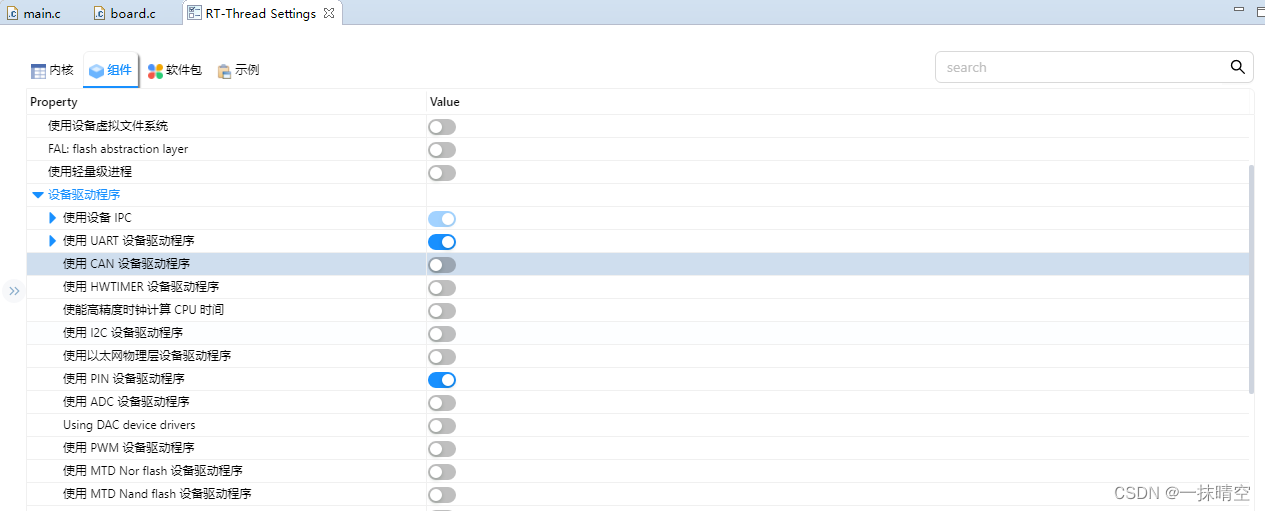

组件栏打开PIN功能

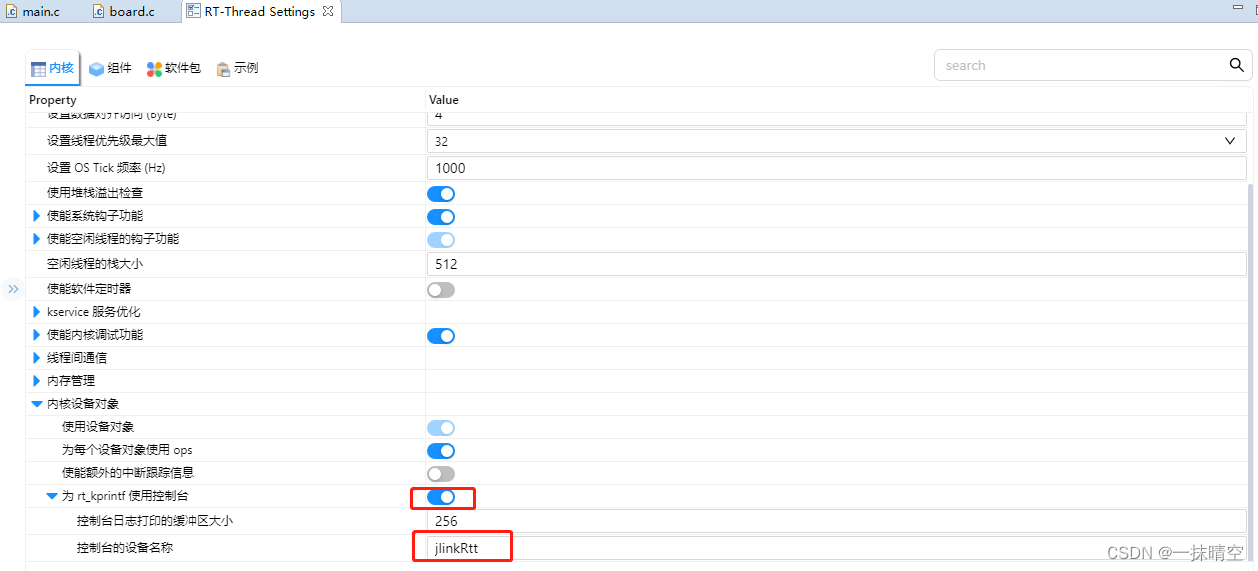

打开rt_kprintf控制台，修改控制台名称为jlinkRtt

以上配置修改完成之后，点击保存或者按快捷键Ctrl+S，系统会自动保存并配置好。

三、用STM32 CubeMX生成时钟配置

这里用的MCU是STM32F407ZG，所以用官方的CubeMX软件配置系统时钟。其他厂家的芯片根据厂家提供的时钟配置即可。

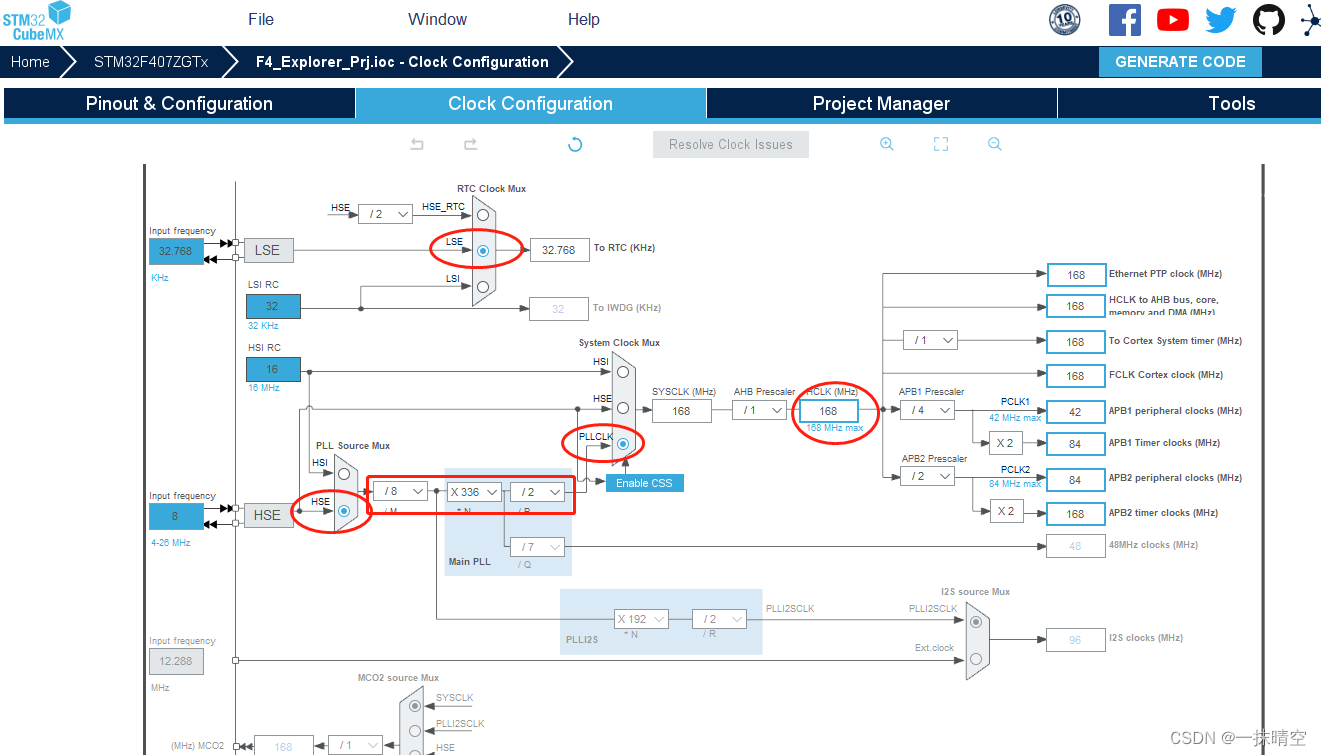

根据芯片型号配置时钟，配置好之后GENERATE CODE，生成代码。

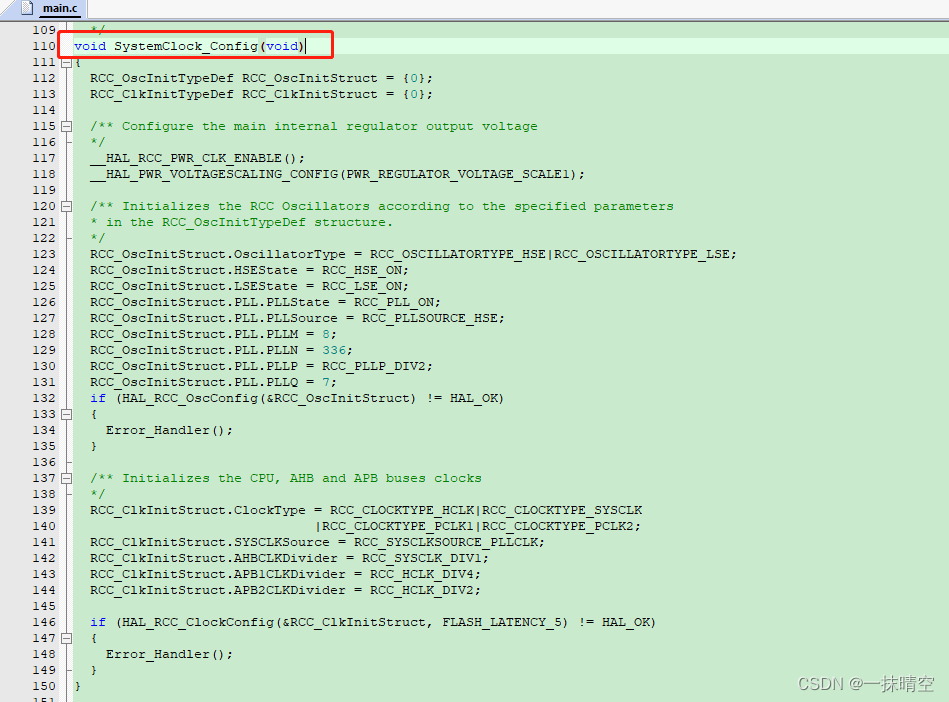

用MDK打开工程，copy生成的代码中的SystemClock_Config()函数里所有代码。

四、RT-Thread Studio中手动修改代码

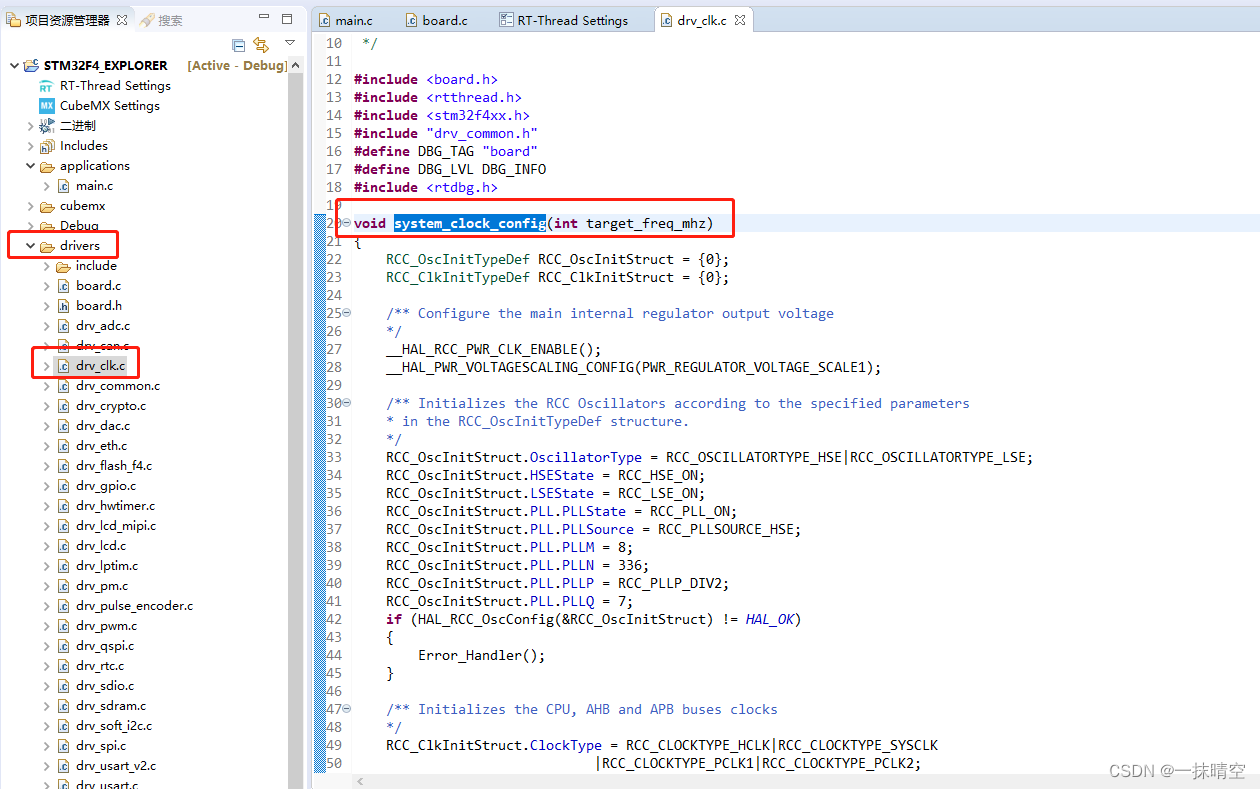

找到并打开drv_clk.c，将上一步在mdk中copy的SystemClock_Config代码，直接替换掉system_clock_config()里的代码。

修改board.c文件，一是初始化jlink_rtt，二是设置console设备。初始化jlink_rtt先extern引用外部函数，然后直接调用。设置console设备的需要在component组件初始化之后，如图所示，放在后面。

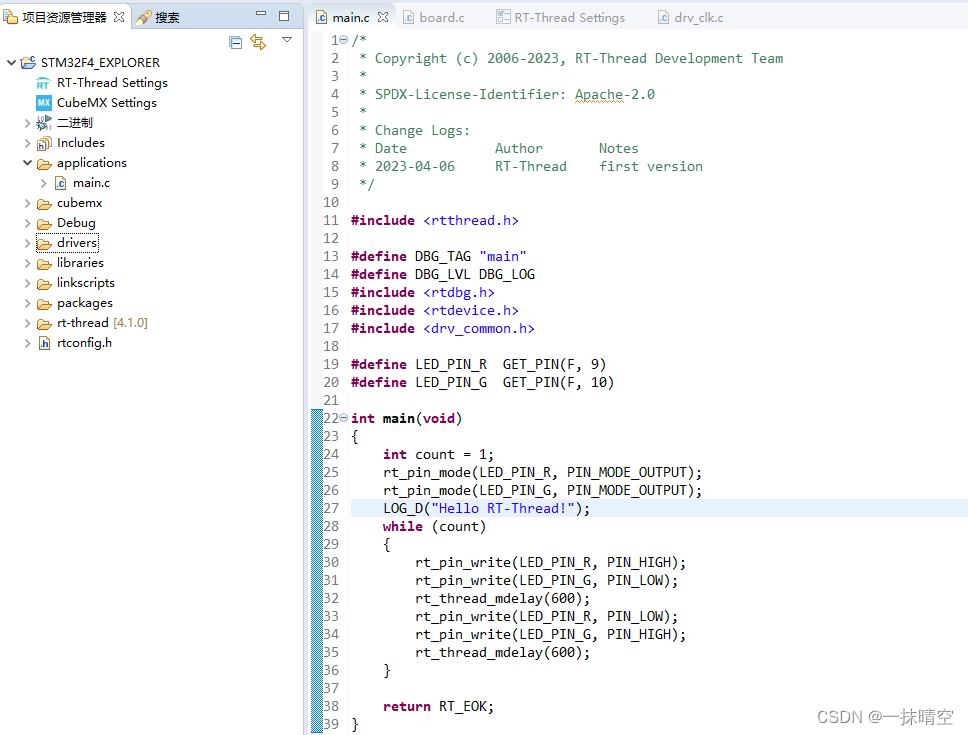

在main.c中添加用户程序。程序中循环亮灭红绿灯。

结尾

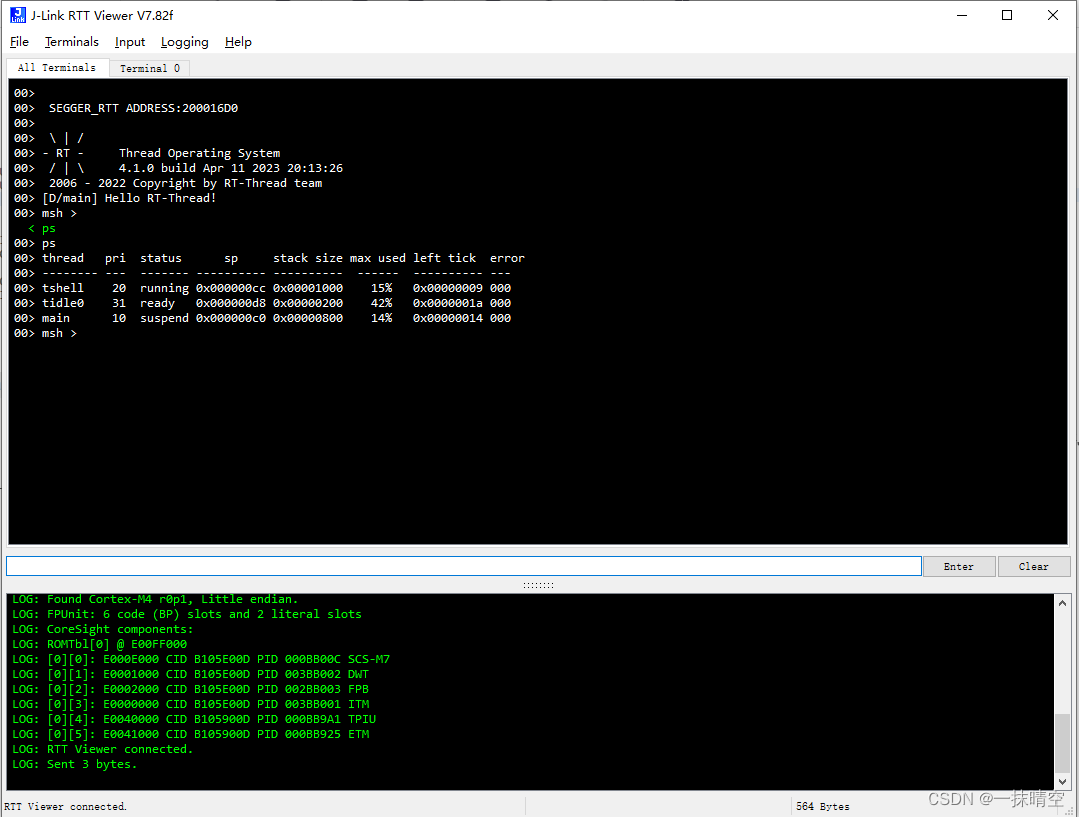

至此，一个点亮LED灯的基本工程做好了，jlink同时作为打印输出用。J-link RTT使用时，打开J-link RTT Viewer，就能收到RT-Thread的打印信息了，同时还能作为控制台使用。注意发送命令时，先设置Input–>Sending–>Send on Enter，输入命令后按enter键就发送出去了。

刚接触RT-Thread操作系统，做个笔记记录一下。
