CoordinatorLayout是Android Design Support Library中提供的控件

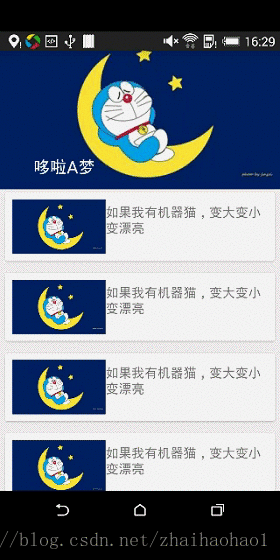

效果图：
这里写图片描述
代码：
ScrollingActivity中

package com.jremm.rolechina.coo;

import android.os.Bundle;
import android.support.design.widget.CollapsingToolbarLayout;
import android.support.design.widget.FloatingActionButton;
import android.support.design.widget.Snackbar;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.View;
import android.widget.ImageView;

import com.jremm.rolechina.R;

public class ScrollingActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.coo_layout);

        Toolbar toolbar = (Toolbar) this.findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);
//      设置标题
        CollapsingToolbarLayout collapsingToolbar =
                (CollapsingToolbarLayout) findViewById(R.id.collapsing_toolbar);
        collapsingToolbar.setTitle("哆啦A梦");
    }
}

coo_layout.xml布局中

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/main_content"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true">

    <android.support.design.widget.AppBarLayout
        android:id="@+id/appbar"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:fitsSystemWindows="true"
        android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

        <android.support.design.widget.CollapsingToolbarLayout
            android:id="@+id/collapsing_toolbar"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:fitsSystemWindows="true"
            app:contentScrim="?attr/colorPrimary"
            app:expandedTitleMarginEnd="64dp"
            app:expandedTitleMarginStart="48dp"

            app:layout_scrollFlags="scroll|exitUntilCollapsed"
            app:collapsedTitleGravity="left"
            app:expandedTitleGravity="left|bottom"
            app:collapsedTitleTextAppearance="@style/zwenzi"
            app:expandedTitleTextAppearance="@style/zkwenzi"
            >

            <ImageView
                android:id="@+id/backdrop"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:fitsSystemWindows="true"
                android:scaleType="centerCrop"
                android:src="@drawable/mao"
                />

            <android.support.v7.widget.Toolbar
                android:id="@+id/toolbar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"

                app:layout_collapseMode="pin"
                app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />

        </android.support.design.widget.CollapsingToolbarLayout>

    </android.support.design.widget.AppBarLayout>

    <!--滑动控件-->
    <include layout="@layout/content_scrolling" />
</android.support.design.widget.CoordinatorLayout>

引用布局content_scrolling.xml中

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.NestedScrollView
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"

    app:layout_behavior="@string/appbar_scrolling_view_behavior"
    tools:context="com.jremm.rolechina.coo.ScrollingActivity"
    >

    <ImageView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:src="@drawable/tu4"
        android:scaleType="fitXY"
        />

</android.support.v4.widget.NestedScrollView>

对布局文件中控件解析：
1 CoordinatorLayout 作为根布局

2 layout_scrollFlags 设置展开时的最大高度

3 CollapsingToolbarLayout 的主要属性：
app:layout_scrollFlags=”scroll|exitUntilCollapsed”
设置为折叠效果
app:layout_scrollFlags=”scroll|enterAlways”
设置为隐藏效果
app:collapsedTitleGravity=”left”
表示当头部的衬图ImageView消失后，此title将回归到Toolbar的位置，默认是left。
app:expandedTitleGravity=”left|bottom”
表示将此CollapsingToolbarLayout完全展开后，title所处的位置，默认是left+ bottom
app:collapsedTitleTextAppearance=”@style/TextAppearance.CollapsedTitle”
指定折叠状态标题文字的样式（自己在style中设置）
app:expandedTitleTextAppearance=”@style/TextAppearance.ExpandedTitle”
指定展开状态标题文字的样式（自己在style中设置）

4 Toolbar 主要属性
app:layout_collapseMode=”pin”（子布局设置折叠模式）
有两种“pin”：固定模式，在折叠的时候最后固定在顶端；

5 NestedScrollView 滑动控件
相当于RecyclerView或ScrollView（ScrollView和上面控件不配套，不能实现折叠效果）
必须添加app:layout_behavior=”@string/appbar_scrolling_view_behavior这个属性
当然在AppBarLayout 中的子view需要设置app:layout_scrollFlags这个属性
