【小梅哥FPGA】verilog仿真高阻态与不定态问题解析

     Verilog HDL（Hardware Description Language）是在 C 语言的基础上发展起来的一种硬件描述语言（用它可以表示逻辑电路图、逻辑表达式、数字逻辑系统所完成的逻辑功能等）具有灵活性高、易学易用等特点。Verilog HDL 可以在较短的时间内学习和掌握，目前已经在 FPGA 开发/IC 设计领域占据绝对的领导地位。
    在Verilog的逻辑电路中有四种值，即四种状态：

• 逻辑 0：表示低电平
• 逻辑 1：表示高电平
• 逻辑 X：表示未知，有可能是高电平，也有可能是低电平
• 逻辑 Z：表示高阻态，外部没有激励信号是一个悬空状态

  有很多人在进行模块例化时遇到了一些问题，导致仿真时出现了高阻态等现象，这里对问题的原因和解决方法进行一些总结。

1. 隐式例化

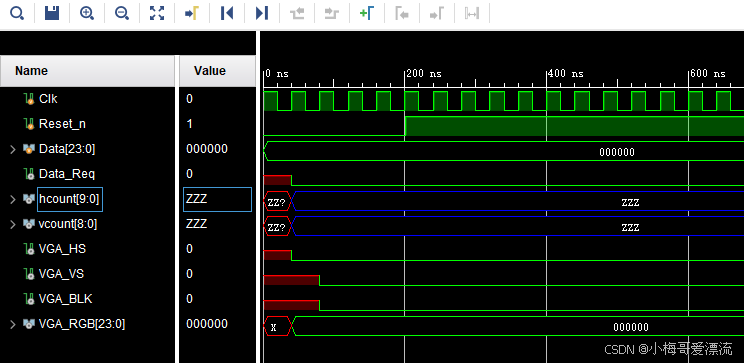

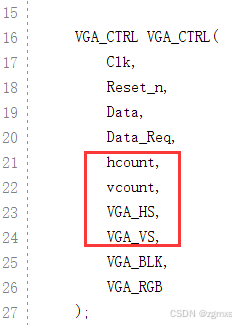

对于隐式例化，需要按照模块声明时端口的顺序与外部信号进行匹配连接，位置要严格保持一致。如果原始工程和例化工程的连接不一致，可能导致信号未正确驱动，变成高阻态。

原工程

例化工程

顺序不一致时出现信号错误

2. 显式例化

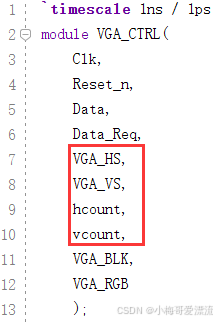

原工程

例化工程

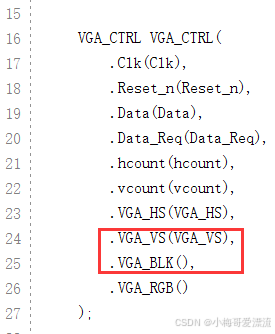

对于显式例化，例化的模块端口与外部信号按照其名字进行连接，端口顺序不一定一致，但要保证端口名字与外部信号匹配。未连接时，信号也会以高阻态显示。

3. 端口连接

    对于input端口，可以连接 wire 或 reg 型变量。

    对于output端口，必须连接 wire 型变量。

    对于inout端口，必须连接 wire 型变量。

4. 端口悬空

    output 端口可以悬空时，甚至可以在例化时将其删除，悬空时呈现为高阻态。input 端口悬空时，逻辑功能表现为高阻状态。但是，例化时一般不能将悬空的 input 端口删除，否则编译会报错或者告警，一般来说，建议 input 端口不要做悬空处理，一般给定初始常量。

5. 位宽不匹配

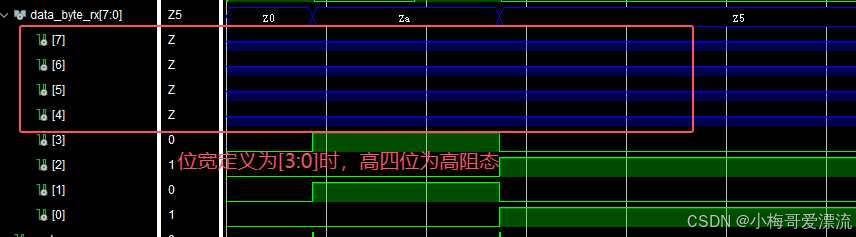

    没有定义位宽，如在代码模块里面定义了位宽，但是在仿真tb里没有定义位宽，或者是在仿真tb里面定义了位宽，但是代码模块里没有定义位宽，这样就会出现这个问题。

    当例化端口与连接信号位宽不匹配时，端口会通过无符号数的右对齐或截断方式进行匹配。

6.未初始化寄存器

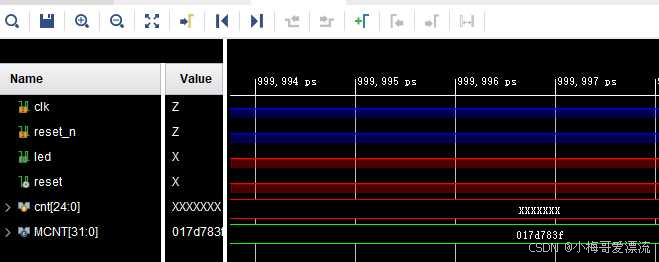

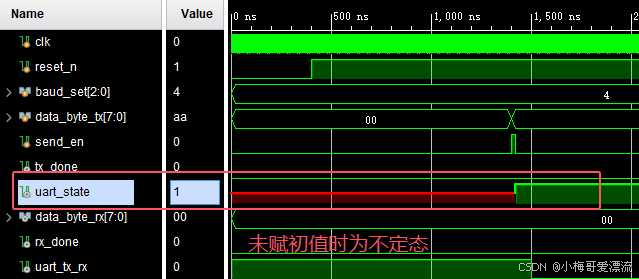

    寄存器变量未赋初值，仿真初始阶段为不定态，直到获得相应的值。

7.多驱动

    同一信号被多个驱动源（如多个always块或assign语句）同时驱动，且未通过三态逻辑控制。

8.顶层设置错误

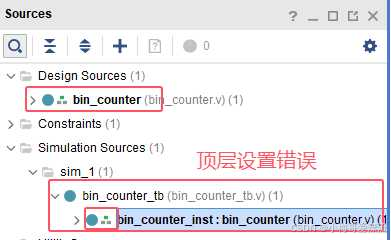

 在vivado仿真时，如果错误的设置Simulation Sources顶层，会出现信号为高阻和不定的现象。
