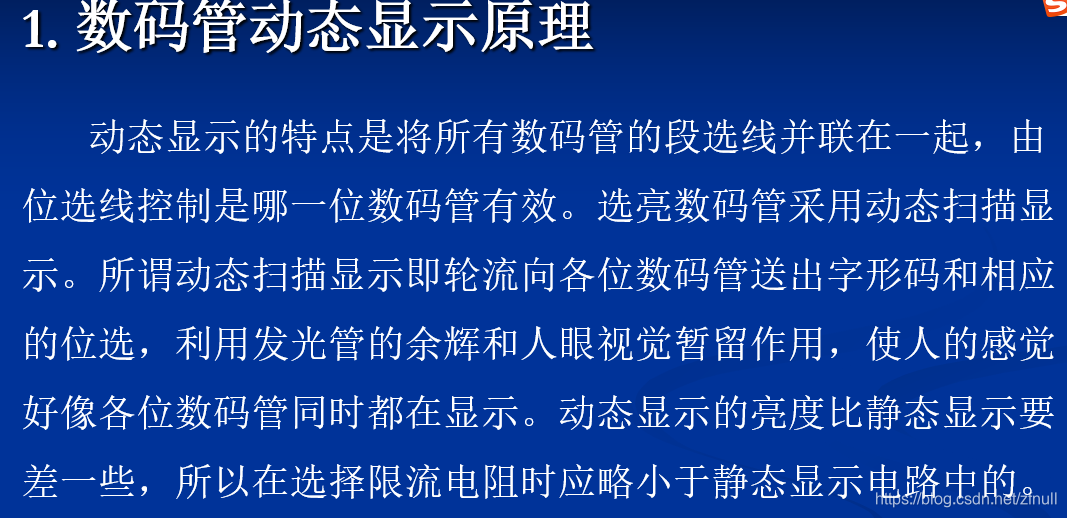

动态数码管显示原理

在这里插入图片描述

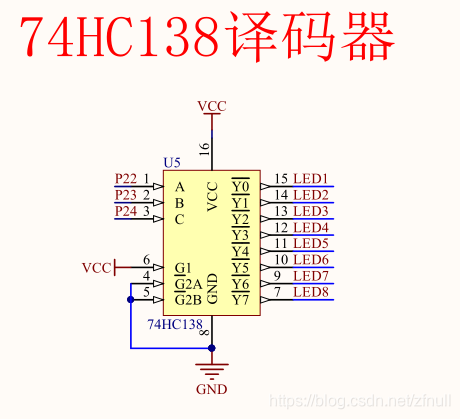

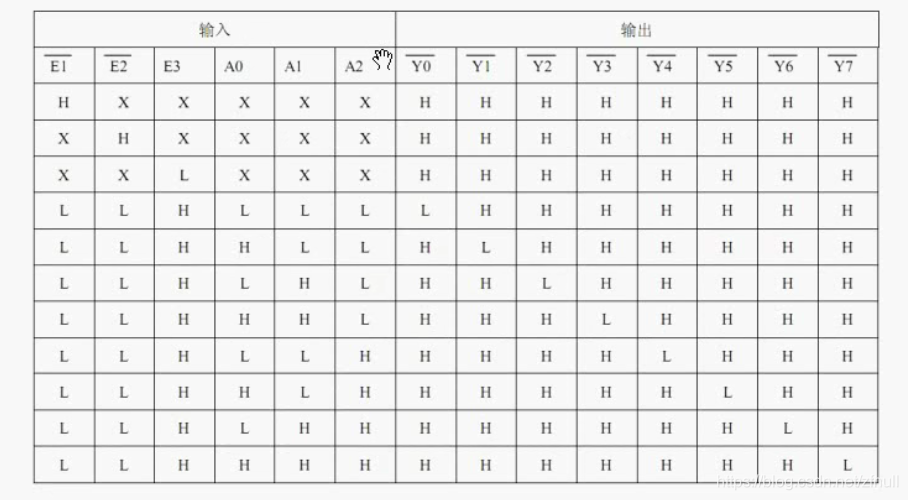

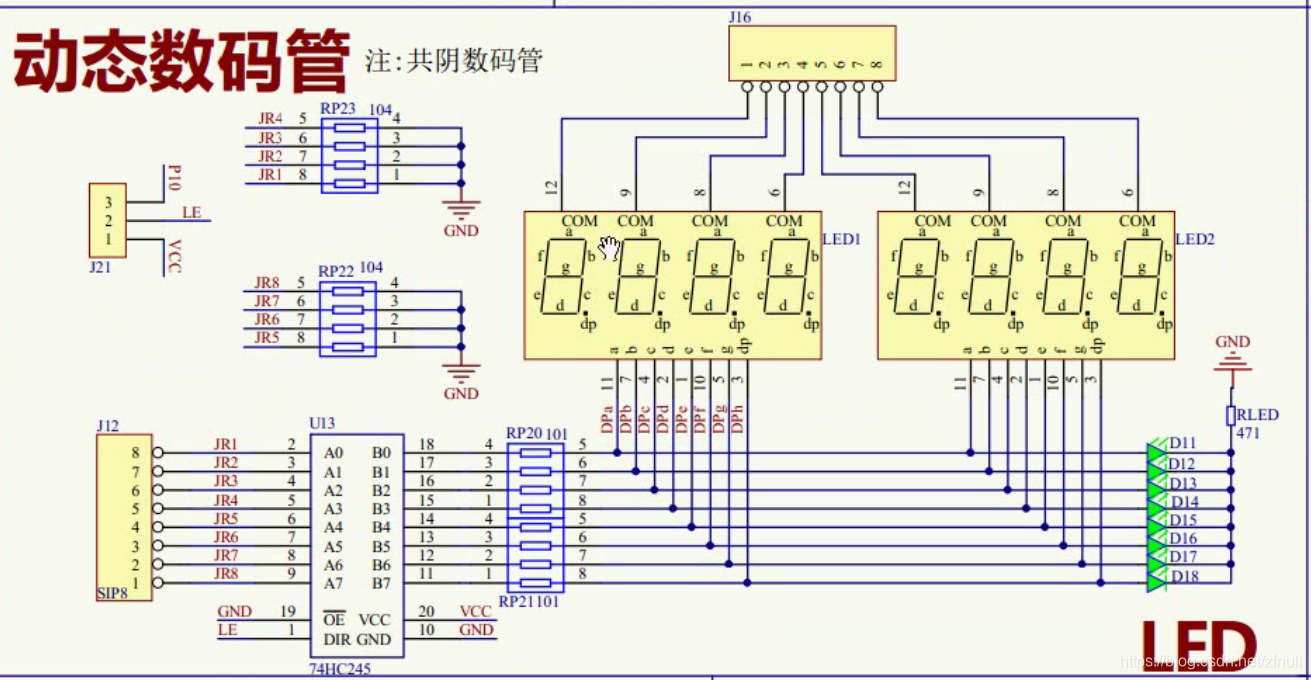

动态数码管模块电路

在这里插入图片描述

实现

数码管同时显示12345678
在这里插入图片描述

#include "reg52.h"
#include "intrins.h"
typedef unsigned char u8;
typedef unsigned int u16;
//74HC138译码器 3个输入管脚
sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;
u8 code smgduan[16]={
//0123456789abcdef
	0x3f,0x06,
	0x5b,0x4f,
	0x66,0x6d,
	0x7d,0x07,
	0x7f,0x6f,
	0x77,0x7c,
	0x39,0x5e,
	0x79,0x71
};//共阴
void delay(u16 i)
{
 	while(i--);
}
void DigDisplay()
{
 	u8 i;
	for(i=0;i<8;i++) //对应8个数码管
	{
		switch(i)
		{
			case(0):
				LSA=0;LSB=0;LSC=0;break;
			case(1):
				LSA=1;LSB=0;LSC=0;break;
			case(2):
				LSA=0;LSB=1;LSC=0;break;
			case(3):
				LSA=1;LSB=1;LSC=0;break;
			case(4):
				LSA=0;LSB=0;LSC=1;break;
			case(5):
				LSA=1;LSB=0;LSC=1;break;
			case(6):
				LSA=0;LSB=1;LSC=1;break;
			case(7):
				LSA=1;LSB=1;LSC=1;break;

		}
		P0=smgduan[i+1];
		delay(100);
		P0=0x00;
	}
}
void main()
{
	while(1)
  	{
		DigDisplay();
  	}
}
